本实用新型涉及手机保护盖产品技术领域，尤其涉及一种结构设计合理，可靠度高的磁吸式高稳定度手机保护盖。
[背景技术]
近些年，随着科技的不断发展进步，智能手机等产品得到了快速的更新和普及，与智能手机共同存在的诸多手机配件也如同雨后春笋般出现，如手机保护壳产品，其在一定程度上可以对手机进行保护，且外形美观多样，深受消费者的喜爱。
然而，目前的手机保护盖产品依然存在较多的不足，比如功能单一、结构过于简单等等，无法满足人们日益增长的消费需求，基于此，本领域的技术人员进行大量的研发与实验，从手机保护盖产品的具体构造部分入手进行改进和改善，并取得了较好的成绩。
[实用新型内容]
为克服现有技术所存在的问题，本实用新型提供一种结构设计合理，可靠度高的磁吸式高稳定度手机保护盖。
本实用新型解决技术问题的方案是提供一种磁吸式高稳定度手机保护盖，包括基板以及与所述基板外形匹配、与基板上部磁性吸附式连接的盖板；所述基板外周开设有多个第一磁吸槽，且在各第一磁吸槽中嵌入设置有第一磁吸体，所述盖板朝向基板一面、环绕开设有与各第一磁吸槽位置对应的第二磁吸槽，且在各第二磁吸槽中嵌入设置有与第一磁吸体磁吸吸附的第二磁吸体；还包括一体成型设置于所述基板外周的公卡合定位件以及设置于盖板上、与各公卡合定位件位置对应、卡合式连接的母卡合定位件。
优选地，所述基板与盖板外侧还开设有多个按键孔，且基板上的按键孔与盖板上的按键孔位置对应、组合形成与手机外侧按键形状匹配的通孔。
优选地，所述基板上的公卡合定位件为开设于基板上的限位槽，且所述设置于盖板上的母卡合定位件为与盖板一体成型设置的限位柱；基板与盖板通过限位柱插入限位槽中进行位置限定。
优选地，所述基板上的第一磁吸槽包括分别处于基板上下两端的上磁吸槽、下磁吸槽以及分别处于基板左右两侧的左磁吸槽和右磁吸槽；同理，所述盖板上的第二磁吸槽包括分别处于盖板背面上下两端的盖板上磁吸槽、盖板下磁吸槽以及分别处于盖板左右两侧的盖板左磁吸槽和盖板右磁吸槽。
优选地，所述基板上的各限位槽靠近左磁吸槽和右磁吸槽设置；盖板上的各限位柱靠近盖板左磁吸槽和盖板右磁吸槽设置。
优选地，所述基板内侧环状开设有用于搭设手机保护膜层的台阶面，且该台阶面与基板上表面的垂直高度差范围为0.01-0.5mm。
优选地，所述基板的台阶面与基板上表面的垂直高度差为0.2mm。
优选地，所述盖板中间部位镂空，呈方形环状；且在所述基板上还开设有摄像头孔。
与现有技术相比，本实用新型一种磁吸式高稳定度手机保护盖通过同时设置基板12以及与所述基板12外形匹配、与基板12上部磁性吸附式连接的盖板11，且在所述基板12外周开设多个第一磁吸槽，在各第一磁吸槽中嵌入设置第一磁吸体，在盖板11朝向基板12一面、环绕开设与各第一磁吸槽位置对应的第二磁吸槽，在各第二磁吸槽中嵌入设置与第一磁吸体磁吸吸附的第二磁吸体，实际使用过程中，将手机等移动终端先放入基板12内侧，然后盖上盖板11，利用磁吸吸附作用，可以较好的对手机终端进行保护，且该基板12与盖板11的组合便于拆卸更换，使用便利度高，实用性强。
[附图说明]

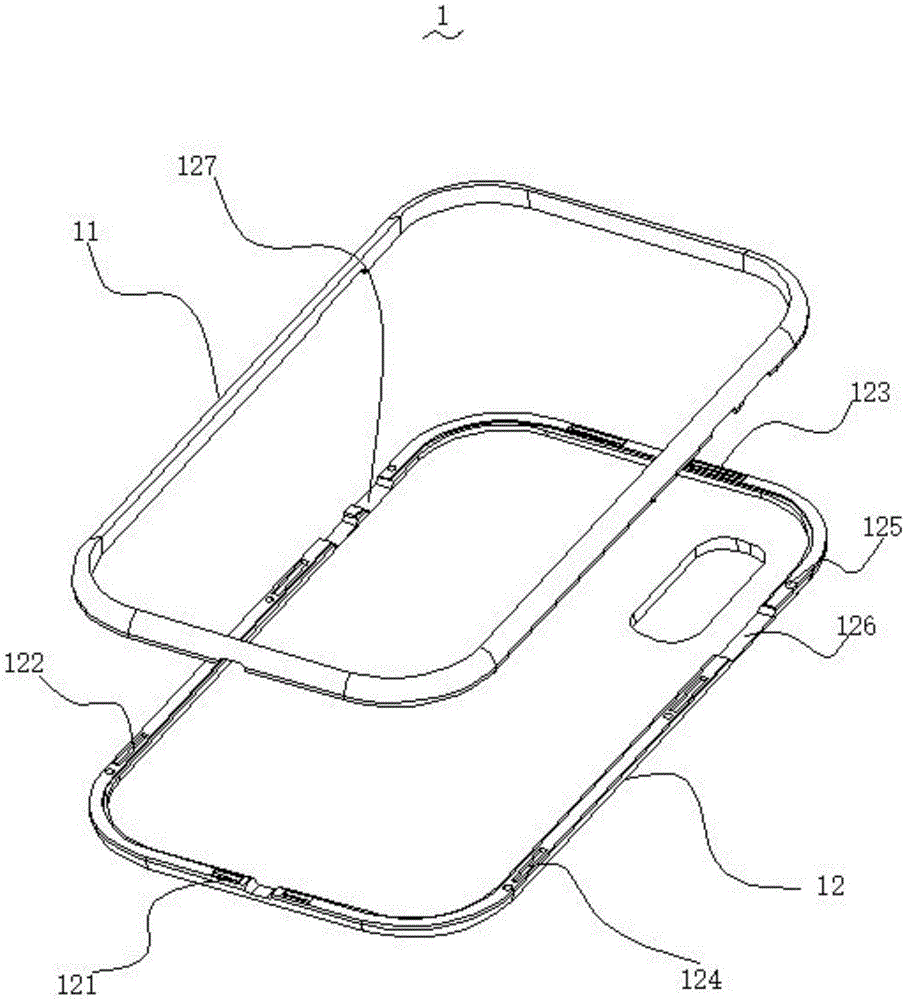

图1是本实用新型一种磁吸式高稳定度手机保护盖的爆炸状态结构示意图。
图2是本实用新型一种磁吸式高稳定度手机保护盖中盖体的立体状态结构示意图。
[具体实施方式]
为使本实用新型的目的，技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定此实用新型。
请参阅图1和图2，本实用新型一种磁吸式高稳定度手机保护盖1包括基板12以及与所述基板12外形匹配、与基板12上部磁性吸附式连接的盖板11；所述基板12外周开设有多个第一磁吸槽，且在各第一磁吸槽中嵌入设置有第一磁吸体，所述盖板11朝向基板12一面、环绕开设有与各第一磁吸槽位置对应的第二磁吸槽，且在各第二磁吸槽中嵌入设置有与第一磁吸体磁吸吸附的第二磁吸体；还包括一体成型设置于所述基板12外周的公卡合定位件以及设置于盖板上、与各公卡合定位件位置对应、卡合式连接的母卡合定位件。
本申请通过同时设置基板12以及与所述基板12外形匹配、与基板12上部磁性吸附式连接的盖板11，且在所述基板12外周开设多个第一磁吸槽，在各第一磁吸槽中嵌入设置第一磁吸体，在盖板11朝向基板12一面、环绕开设与各第一磁吸槽位置对应的第二磁吸槽，在各第二磁吸槽中嵌入设置与第一磁吸体磁吸吸附的第二磁吸体，实际使用过程中，将手机等移动终端先放入基板12内侧，然后盖上盖板11，利用磁吸吸附作用，可以较好的对手机终端进行保护，且该基板12与盖板11的组合便于拆卸更换，使用便利度高，实用性强。
优选地，所述基板12与盖板11外侧还开设有多个按键孔，且基板12上的按键孔(126/127)与盖板11上的按键孔位置对应、组合形成与手机外侧按键形状匹配的通孔。结构设计合理，使用效果好。
优选地，所述基板12上的公卡合定位件为开设于基板12上的限位槽125，且所述设置于盖板11上的母卡合定位件为与盖板11一体成型设置的限位柱115；基板12与盖板11通过限位柱115插入限位槽125中进行位置限定。限位槽125与限位柱115的搭配可以进一步对盖板11的盖合过程进行限位，精确度高，使用效果好。
优选地，所述基板12上的第一磁吸槽包括分别处于基板12上下两端的上磁吸槽123、下磁吸槽121以及分别处于基板12左右两侧的左磁吸槽122和右磁吸槽124；同理，所述盖板11上的第二磁吸槽包括分别处于盖板11背面上下两端的盖板上磁吸槽112、盖板下磁吸槽114以及分别处于盖板11左右两侧的盖板左磁吸槽113和盖板右磁吸槽111。
优选地，所述基板12上的各限位槽靠125近左磁吸槽122和右磁吸槽124设置；盖板11上的各限位柱115靠近盖板左磁吸槽113和盖板右磁吸槽111设置。
优选地，所述基板12内侧环状开设有用于搭设手机保护膜层的台阶面，且该台阶面与基板12上表面的垂直高度差范围为0.01-0.5mm。台阶面的设置可以提升产品的使用性能。
优选地，所述基板12的台阶面与基板12上表面的垂直高度差为0.2mm。
优选地，所述盖板11中间部位镂空，呈方形环状；且在所述基板12上还开设有摄像头孔。
与现有技术相比，本实用新型一种磁吸式高稳定度手机保护盖1通过同时设置基板12以及与所述基板12外形匹配、与基板12上部磁性吸附式连接的盖板11，且在所述基板12外周开设多个第一磁吸槽，在各第一磁吸槽中嵌入设置第一磁吸体，在盖板11朝向基板12一面、环绕开设与各第一磁吸槽位置对应的第二磁吸槽，在各第二磁吸槽中嵌入设置与第一磁吸体磁吸吸附的第二磁吸体，实际使用过程中，将手机等移动终端先放入基板12内侧，然后盖上盖板11，利用磁吸吸附作用，可以较好的对手机终端进行保护，且该基板12与盖板11的组合便于拆卸更换，使用便利度高，实用性强。
