技术领域
本实用新型涉及化肥生产技术领域，具体为一种化肥生产用破碎设备。
背景技术
化肥是用化学方法制成的含有一种或几种农作物生长需要的营养元素的肥料，化学肥料的简称，只含有一种可标明含量的营养元素的化肥称为单元肥料，如氮肥、磷肥、钾肥、次要常量元素肥料和微量元素肥料，含有氮、磷和钾三种营养元素中的两种或三种且可标明其含量的化肥，称为复合肥料或混合肥料。
现在化肥在生产过后大量堆积很容易硬化且硬化后比较硬，在使用时必须需要人工进行破碎，但是由于硬度比较高，人工破碎的程度不够，人工破碎后的化肥比较大，如果直接使用会导致植物与土地不能完全吸收，造成化肥大量浪费。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种化肥生产用破碎设备，解决了化肥硬化后不易破碎的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种化肥生产用破碎设备，包括底座，所述底座的上表面固定连接有破碎箱，所述破碎箱的上表面开设有进料孔，所述进料孔的顶端固定连接有进料框，所述破碎箱的内侧壁固定镶嵌有第一滚动轴承，所述底座的左侧面固定连接有支撑块，所述支撑块的上表面固定连接有电机箱，所述电机箱的内部放置有旋转电机，所述旋转电机的输出端固定连接有第一传动轴，所述第一传动轴贯穿第一滚动轴承并延伸至破碎箱的内部，所述第一滚动轴承的内壁与第一传动轴的外表面固定连接，所述第一传动轴的外表面固定连接有主动齿轮，所述第一滚动轴承的上方固定镶嵌有第二滚动轴承，所述第二滚动轴承的内壁固定连接有第二传动轴，所述第二传动轴贯穿第二滚动轴承，并延伸至破碎箱的内部，所述第二传动轴远离破碎箱内部的一端固定连接有从动齿轮，所述主动齿轮的外表面套设有齿链，所述齿链远离主动齿轮的一端套设在从动齿轮的外表面，所述第一传动轴远离主动齿轮的一端固定连接有第一破碎轮，所述第二传动轴远离从动齿轮的一端固定连接有第二破碎轮，所述破碎箱的内侧壁固定连接有隔板，所述隔板的上表面开设有出料孔，所述出料孔的底端固定链有出料管，所述出料管远离出料孔的一端贯穿破碎箱的内侧壁并延伸至破碎箱的外部，所述隔板的上表面开设有滑槽，所述滑槽的内部卡接有滑块，所述滑块的顶端固定连接有滑板，所述破碎箱靠近滑槽的内侧壁开设有通槽，所述滑板贯穿通槽并延伸至破碎箱的外部。
优选的，所述破碎箱靠近滑槽的内侧壁固定连接有挡板，所述挡板呈三角形。
优选的，所述破碎箱的内底壁固定连接有支撑柱，所述支撑柱的顶端与出料管的外表面固定连接。
优选的，所述电机箱的上表面开设有通气孔，所述通气孔的数量至少为两个。
优选的，所述电机箱的内底壁固定连接有橡胶垫，所述橡胶垫的上表面与旋转电机的底面固定连接。
优选的，所述第一破碎轮和第二破碎轮之间的距离小于五厘米，所述滑板远离破碎箱的一端固定连接有拉环。
(三)有益效果
本实用新型提供了一种化肥生产用破碎设备，具备以下有益效果：
(1)该化肥生产用破碎设备，通过设置挡板，达到了使化肥向破碎箱中间滑动，使化肥破碎更彻底，提高了化肥破碎的效率，通过设置支撑柱，达到了使出料管更稳定的效果，避免了出料管工作时掉落，提高了工作效率，通过设置通气孔，达到了当旋转电机工作时散发出的热量得到快速排出，保证了旋转电机的正常工作，提高了工作效率。
(2)该化肥生产用破碎设备，通过设置橡胶垫，达到了当旋转电工作时震动发出的噪音得到减弱，防止了噪音对工作人的影响，为工作人员提供了良好的工作环境，通过设置第一破碎轮和第二破碎轮之间的距离小于五厘米，达到了使化肥块破碎更彻底，提高了工作效率，通过设置拉环，达到了使工作人员方便推拉滑板，提高了工作人员的工作效率，节省了工作人员的工作时间。
附图说明

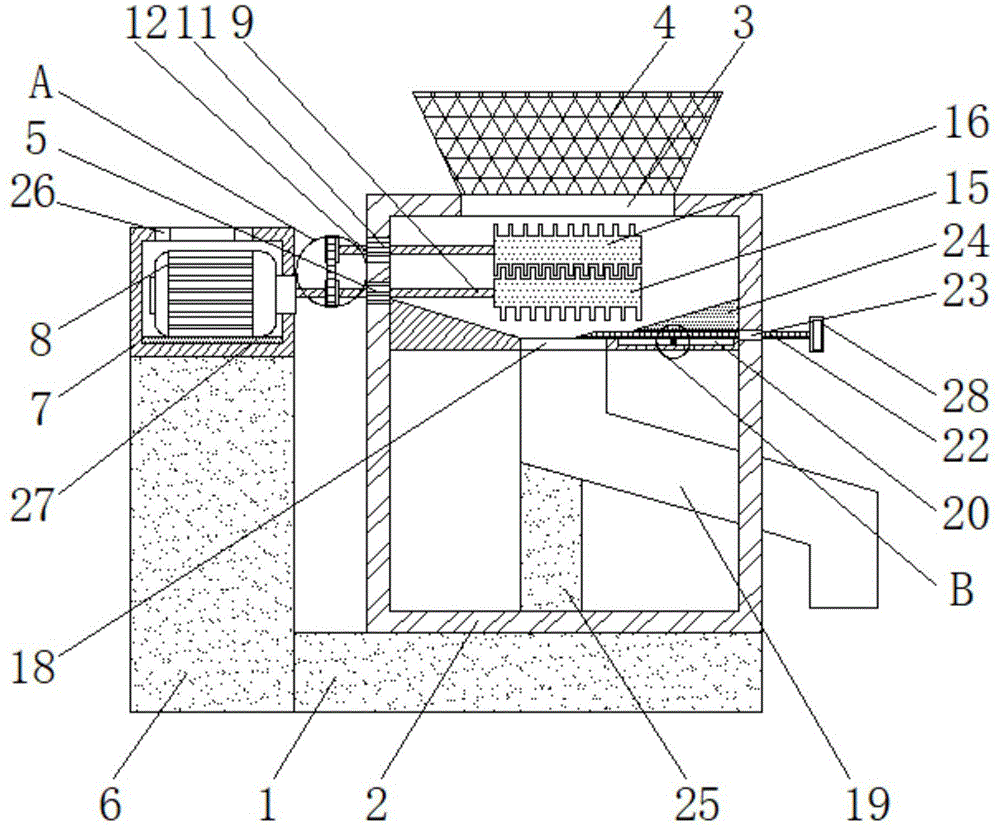

图1为本实用新型破碎箱剖视图；
图2为本实用新型图1中A处结构放大示意图；
图3为本实用新型图1中B处结构放大示意图。
图中：1底座、2破碎箱、3进料孔、4进料框、5第一滚动轴承、6支撑板、7电机箱、8旋转电机、9第一传动轴、10主动齿轮、11第二滚动轴承、12第二传动轴、13从动齿轮、14齿链、15第一破碎轮、16第二破碎轮、17隔板、18出料孔、19出料管、20滑槽、21滑块、22滑板、23通槽、24挡板、25支撑柱、26通气孔、27橡胶垫、28拉环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种化肥生产用破碎设备，包括底座1，底座1的上表面固定连接有破碎箱2，破碎箱2靠近滑槽20的内侧壁固定连接有挡板24，挡板24呈三角形，通过设置挡板24，达到了使化肥向破碎箱2中间滑动，使化肥破碎更彻底，提高了化肥破碎的效率，破碎箱2的内底壁固定连接有支撑柱25，支撑柱25的顶端与出料管19的外表面固定连接，通过设置支撑柱25，达到了使出料管19更稳定的效果，避免了出料管19工作时掉落，提高了工作效率，破碎箱2的上表面开设有进料孔3，进料孔3的顶端固定连接有进料框4，破碎箱2的内侧壁固定镶嵌有第一滚动轴承5，底座1的左侧面固定连接有支撑块6，支撑块6的上表面固定连接有电机箱7，电机箱7的上表面开设有通气孔26，通气孔26的数量至少为两个，通过设置通气孔26，达到了当旋转电机8工作时散发出的热量得到快速排出，保证了旋转电机8的正常工作，提高了工作效率，电机箱7的内底壁固定连接有橡胶垫27，橡胶垫27的上表面与旋转电机8的底面固定连接，通过设置橡胶垫27，达到了当旋转电工作时震动发出的噪音得到减弱，防止了噪音对工作人的影响，为工作人员提供了良好的工作环境，电机箱7的内部放置有旋转电机8，旋转电机8的输出端固定连接有第一传动轴9，第一传动轴9贯穿第一滚动轴承5并延伸至破碎箱2的内部，第一滚动轴承5的内壁与第一传动轴9的外表面固定连接，第一传动轴9的外表面固定连接有主动齿轮10，第一滚动轴承5的上方固定镶嵌有第二滚动轴承11，第二滚动轴承11的内壁固定连接有第二传动轴12，第二传动轴12贯穿第二滚动轴承11，并延伸至破碎箱2的内部，第二传动轴12远离破碎箱2内部的一端固定连接有从动齿轮13，主动齿轮10的外表面套设有齿链14，齿链14远离主动齿轮10的一端套设在从动齿轮13的外表面，第一传动轴9远离主动齿轮10的一端固定连接有第一破碎轮15，第二传动轴12远离从动齿轮13的一端固定连接有第二破碎轮16，第一破碎轮15和第二破碎轮16之间的距离小于五厘米，通过设置第一破碎轮15和第二破碎轮16之间的距离小于五厘米，达到了使化肥块破碎更彻底，提高了工作效率，破碎箱2的内侧壁固定连接有隔板17，隔板17的上表面开设有出料孔18，出料孔18的底端固定链有出料管19，出料管19远离出料孔18的一端贯穿破碎箱2的内侧壁并延伸至破碎箱2的外部，隔板17的上表面开设有滑槽20，滑槽20的内部卡接有滑块21，滑块21的顶端固定连接有滑板22，滑板22远离破碎箱2的一端固定连接有拉环28，通过设置拉环28，达到了使工作人员方便推拉滑板22，提高了工作人员的工作效率，节省了工作人员的工作时间，破碎箱2靠近滑槽20的内侧壁开设有通槽23，滑板22贯穿通槽23并延伸至破碎箱2的外部。
工作原理：首先将旋转电机8与市政电源相连通，然后通过进料框4把需要破碎的化肥块倒入破碎箱2，运转旋转电机8，旋转电机8运转带动第一传动轴9转动，第一传动轴9旋转带动主动齿轮10旋转，主动齿轮10通过齿链14带动从动齿轮13和第二传动轴12旋转，第一传动轴9和第二传动轴12旋转分别带动第一破碎轮15和第二破碎轮16旋转进行对化肥的破碎，通过拉环28拉动滑板22控制破碎好的化肥流入出料孔18，然后通过出料管19把化肥排出。
综上所述，该化肥生产用破碎设备，通过设置挡板24，达到了使化肥向破碎箱2中间滑动，使化肥破碎更彻底，提高了化肥破碎的效率，通过设置支撑柱25，达到了使出料管19更稳定的效果，避免了出料管19工作时掉落，提高了工作效率，通过设置通气孔26，达到了当旋转电机8工作时散发出的热量得到快速排出，保证了旋转电机8的正常工作，提高了工作效率，通过设置橡胶垫27，达到了当旋转电工作时震动发出的噪音得到减弱，防止了噪音对工作人的影响，为工作人员提供了良好的工作环境，通过设置第一破碎轮15和第二破碎轮16之间的距离小于五厘米，达到了使化肥块破碎更彻底，提高了工作效率，通过设置拉环28，达到了使工作人员方便推拉滑板22，提高了工作人员的工作效率，节省了工作人员的工作时间。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
