技术领域
本实用新型涉及日用产品生产技术领域，尤其涉及一种日用产品生产用搬运装置。
背景技术
日用品又名生活用品，是普通人日常使用的物品，生活必需品，即是家庭用品，家居食物、家庭用具及家庭电器等。
日用产品在生产的时候，需要进行搬运，由于日用产品通常采用瓶装，在运输的时候容易倒伏，在工作人员搬运的过程中带来了麻烦，为此，我们继续提出一种日用产品生产用搬运装置，来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种日用产品生产用搬运装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种日用产品生产用搬运装置，包括移动底座，所述移动底座上固定安装有搬运箱，且搬运箱为矩形中空结构，所述搬运箱的一侧开设有开口，且开口处安装有箱门，所述搬运箱内活动设置有推板，且推板平行设置在搬运箱内的上端，所述推板的正下方设置有夹持装置，且夹持装置分别安装在搬运箱的两侧，所述夹持装置包括固定滑板、滑槽、X形铰接架、第一滑块和第二滑块，所述搬运箱的两侧分别开设有滑槽，且滑槽分别设置在搬运箱内靠近开口处的两侧面上，所述推板的下方设置有两组固定滑板，且搬运箱同侧的滑槽和固定滑板之间通过X形铰接架活动连接，所述X形铰接架的一端通过两组第二滑块活动连接在固定滑板上，且另一端通过两组第一滑块活动连接在滑槽内。
优选的，所述固定滑板上设置有滑道，且第二滑块活动连接在滑道内，所述第一滑块和第二滑块转动连接在X形铰接架的四组顶点上，所述固定滑板上相互靠近的一侧面上固定设置有防滑条，且防滑条为硅胶材质。
优选的，所述推板上靠近夹持装置的一侧面上固定连接有气囊，且另一侧连接有两组气管。
优选的，所述搬运箱的表面安装有推杆电机，且推杆电机上的推杆活动穿过搬运箱的外壁，并垂直连接在推板的中间位置。
优选的，所述搬运箱的表面安装有两组气泵，且气管的一端分别穿过搬运箱的内壁，并连接在气泵上，所述气泵分别设置在推杆电机的两侧。
优选的，所述搬运箱内的底部活动设置有滚筒，所述搬运箱的一侧安装有推手，所述搬运箱的底部安装有两组万向轮。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过在搬运箱内设置滚筒，方便在上料的时候，是日用产品能便于在搬运箱内移动，通过在搬运箱内设置夹持装置，在摆放完成后，便于将日用品夹持；
2、本实用新型中，通过在搬运箱内设置推板，并且推板上安装了气囊，便于在日用品搬运的过程中，能从顶部对日用平进行固定，气囊可根据日用品表面的形状进行填充。
附图说明

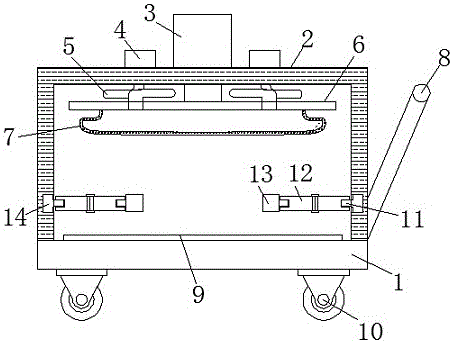

图1为本实用新型提出的一种日用产品生产用搬运装置的结构示意图。
图2为本实用新型提出的一种日用产品生产用搬运装置的箱门结构示意图。
图3为本实用新型提出的一种日用产品生产用搬运装置的X形铰接架结构示意图。
图中：1移动底座、2搬运箱、3推杆电机、4气泵、5气管、6推板、7气囊、8推手、9滚筒、10万向轮、11第一滑块、12X形铰接架、13固定滑板、14滑槽、15箱门、16防滑条、17第二滑块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种日用产品生产用搬运装置，包括移动底座1，移动底座1上固定安装有搬运箱2，且搬运箱2为矩形中空结构，搬运箱2内的底部活动设置有滚筒9，搬运箱2的一侧安装有推手8，搬运箱2的底部安装有两组万向轮10，搬运箱2的一侧开设有开口，且开口处安装有箱门15，搬运箱2内活动设置有推板6，且推板6平行设置在搬运箱2内的上端，推板6上靠近夹持装置的一侧面上固定连接有气囊7，且另一侧连接有两组气管5，搬运箱2的表面安装有推杆电机3，且推杆电机3上的推杆活动穿过搬运箱2的外壁，并垂直连接在推板6的中间位置，搬运箱2的表面安装有两组气泵4，且气管5的一端分别穿过搬运箱2的内壁，并连接在气泵4上，气泵4分别设置在推杆电机3的两侧，推板6的正下方设置有夹持装置，且夹持装置分别安装在搬运箱2的两侧，夹持装置包括固定滑板13、滑槽14、X形铰接架12、第一滑块11和第二滑块17，搬运箱2的两侧分别开设有滑槽14，且滑槽14分别设置在搬运箱2内靠近开口处的两侧面上，推板6的下方设置有两组固定滑板13，且搬运箱2同侧的滑槽14和固定滑板13之间通过X形铰接架12活动连接，X形铰接架12的一端通过两组第二滑块17活动连接在固定滑板13上，且另一端通过两组第一滑块11活动连接在滑槽14内，固定滑板13上设置有滑道，且第二滑块17活动连接在滑道内，第一滑块11和第二滑块17转动连接在X形铰接架12的四组顶点上，固定滑板13上相互靠近的一侧面上固定设置有防滑条16，且防滑条16为硅胶材质。
工作原理：固定滑板13内的两组第二滑块17是通过弹簧连接，通过弹簧，可是两组第二滑块17相互靠近，使用本装置时，在箱门15上安装有固定锁，打开固定锁，然后打开箱门15.在打开箱门15后，分别向两侧移动固定滑板13，使固定滑板13分离，再将需要搬运的日用品码放在搬运箱2内，当码放完成后，固定滑板13由弹簧的带动下，两组第二滑块17相互靠近，从而X形铰接架12收缩，推动着固定滑板13相互靠近，在靠近的过程中，将码放在搬运箱2内的日用品夹持，便于横向将日用品定位，然后启动推杆电机3，使推杆电机3带动推板6下移，气泵4对气囊7内充气，在充气的过程中，将日用品表面进行填充，并与将日用品在搬运箱2内定位，防止倾倒，在移动的过程中，增加稳定性，最后关上箱门15，推动推手8将日用品进行搬运。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
