技术领域
本实用新型涉及食品机械技术领域，具体为一种米乳饮料易拉罐灌装设备。
背景技术
米乳是以优质的有机稻米、糙米、米胚芽为主要原料加工而成的纯天然无污染的生态活性绿色乳汁，米乳中含有丰富的，高质量的营养物质，如大米蛋白，膳食纤维，不饱和脂肪酸、B族维生素、生育酚、可溶性多糖、Y一谷维醇及多种微量元素，具有很好的保健功效。
在食品加工领域，米乳饮料的灌装通常都是直接采用橡胶制的活塞向易拉罐内进行注射米乳液体，但由于活塞虽然密封性较好，因此长时间的工作其气密性很难得到长久保证，这样，则会有空气混入饮料中，对饮料的质量造成影响，为此推出一种米乳饮料易拉罐灌装设备。
发明内容
针对现有技术的不足，本实用新型提供了一种米乳饮料易拉罐灌装设备，具备密封性好的优点，解决了长时间的工作其气密性很难得到长久保证，这样，则会有空气混入饮料中，对饮料的质量造成影响的问题。
本实用新型提供如下技术方案：一种米乳饮料易拉罐灌装设备，包括壳体，所述壳体底端的中部固定套接有出料口，所述壳体顶端的中部固定安装有固定架，所述固定架的中部活动套接有转动筒，所述转动筒的中部固定套接有位于固定架上方的被动齿轮，所述转动筒的内部螺纹套接有螺纹杆，所述螺纹杆的一侧开设有限位槽，所述固定架顶端的一侧固定连接有限位杆，所述固定架顶端的另一侧固定安装有电机，所述电机的输出轴上固定套接有主动齿轮，所述螺纹杆的底端固定连接有位于壳体内腔的固定板，所述固定板顶端的两侧分别固定安装有保护罩，所述固定板顶端的两侧分别活动套接有位于两个保护罩内部的活动杆，两个所述活动杆的底端均固定连接有夹板，两个所述活动杆的外部分别活动套接有环形弹簧，所述固定板的底端活动连接有橡胶圈，所述壳体一侧的中部活动套接有活塞。
优选的，所述转动筒的底端固定套接有位于固定架内部的限位盘，所述转动筒上限位盘的外部与固定架的内部滑动连接。
优选的，所述限位杆的一端贯穿并延伸至限位槽的内部，且限位杆的外部与限位槽的内部滑动连接。
优选的，所述主动齿轮位于被动齿轮顶端的一侧，且被动齿轮的外齿与主动齿轮的外齿啮合。
优选的，所述环形弹簧的一端与活动杆的一端固定连接，所述环形弹簧的另一端与固定板的顶端固定连接。
优选的，所述橡胶圈位于夹板和固定板之间，且橡胶圈的外壁与壳体的内壁滑动连接。
与现有技术对比，本实用新型具备以下有益效果：
1、该米乳饮料易拉罐灌装设备，通过被动齿轮、主动齿轮、转动筒、电机和螺纹杆的配合使用，使橡胶圈可以上升或者下降，进而使壳体内部的米乳可以通过出料口注射到易拉罐中，从而使米乳饮料易拉罐灌装设备具有灌装的功能；
2、该米乳饮料易拉罐灌装设备，通过环形弹簧、活动杆和夹板的配合使用，使橡胶圈在环境温度下降并发生冷缩时或者在长时间使用下外壁磨损时，在环形弹簧恢复力的作用下，使夹板可以挤压橡胶圈，使其受到挤压膨胀，进而使橡胶圈的外壁与壳体的内壁可以紧紧的贴合，从而提升了米乳饮料易拉罐灌装设备的密封性。
附图说明

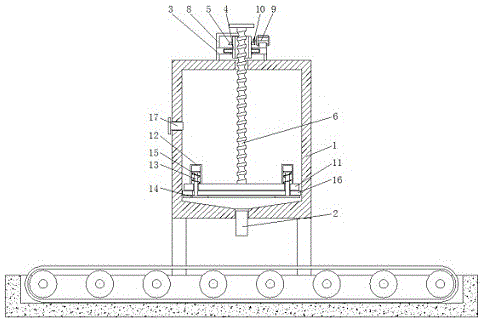

图1为本实用新型结构示意图。
图2为本实用新型结构的螺纹杆示意图。
图中：1、壳体；2、出料口；3、固定架；4、转动筒；5、被动齿轮；6、螺纹杆；7、限位槽；8、限位杆；9、电机；10、主动齿轮；11、固定板；12、保护罩；13、活动杆；14、夹板；15、环形弹簧；16、橡胶圈；17、活塞。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种米乳饮料易拉罐灌装设备，包括壳体1，壳体1底端的中部固定套接有出料口2，壳体1顶端的中部固定安装有固定架3，固定架3的中部活动套接有转动筒4，转动筒4的底端固定套接有位于固定架3内部的限位盘，转动筒4上限位盘的外部与固定架3的内部滑动连接，通过转动筒4上的限位盘，使转动筒4只能在固定架3的内部转动而不能上下移动，从而提升了米乳饮料易拉罐灌装设备的合理性，转动筒4的中部固定套接有位于固定架3上方的被动齿轮5，转动筒4的内部螺纹套接有螺纹杆6，螺纹杆6的一侧开设有限位槽7，固定架3顶端的一侧固定连接有限位杆8，限位杆8的一端贯穿并延伸至限位槽7的内部，且限位杆8的外部与限位槽7的内部滑动连接，固定架3顶端的另一侧固定安装有电机9，电机9的输出轴上固定套接有主动齿轮10，主动齿轮10位于被动齿轮5顶端的一侧，且被动齿轮5的外齿与主动齿轮10的外齿啮合，通过被动齿轮5、主动齿轮10、转动筒4、电机9和螺纹杆6的配合使用，使橡胶圈16可以上升或者下降，进而使壳体1内部的米乳可以通过出料口2注射到易拉罐中，从而使米乳饮料易拉罐灌装设备具有灌装的功能，螺纹杆6的底端固定连接有位于壳体1内腔的固定板11，固定板11顶端的两侧分别固定安装有保护罩12，固定板11顶端的两侧分别活动套接有位于两个保护罩12内部的活动杆13，两个活动杆13的底端均固定连接有夹板14，两个活动杆13的外部分别活动套接有环形弹簧15，环形弹簧15的一端与活动杆13的一端固定连接，环形弹簧15的另一端与固定板11的顶端固定连接，通过环形弹簧15、活动杆13和夹板14的配合使用，使橡胶圈16在环境温度下降并发生冷缩时或者在长时间使用下外壁磨损时，在环形弹簧15恢复力的作用下，使夹板14可以挤压橡胶圈16，使其受到挤压膨胀，进而使橡胶圈16的外壁与壳体1的内壁可以紧紧的贴合，从而提升了米乳饮料易拉罐灌装设备的密封性，固定板11的底端活动连接有橡胶圈16，橡胶圈16位于夹板14和固定板11之间，且橡胶圈16的外壁与壳体1的内壁滑动连接，壳体1一侧的中部活动套接有活塞17。
工作原理，首先当送料机构将易拉罐移动至出料口2的正下方时，打开电机9的电源，电机9的输出轴通过主动齿轮10和被动齿轮5带动转动筒4转动，转动筒4在限位杆8和限位槽7对螺纹杆6的限位作用下，使螺纹杆6下降，螺纹杆6推动固定板11和橡胶圈16，使壳体1中的米乳可以通过出料口2注入到易拉罐中，然后当易拉罐注满后关闭电机9的电源，最后当橡胶圈16磨损严重后，夹板14环形弹簧15恢复力的作用下，使夹板14可以挤压橡胶圈16，使其受到挤压膨胀，进而使橡胶圈16的外壁与壳体1的内壁可以紧紧的贴合，保证其密封性。
