技术领域
本实用新型涉及一种物联网水表，具体是一种阀控物联网水表。
背景技术
水表是测量水流量的仪表，大多是水的累计流量测量，随着科学技术的快速发展水表的种类也越来越多，大致分为机械式和电子式，电子式水表是利用现代微电子技术、现代传感技术的新型水表，与传统水表一般只具有流量采集和机械指针显示用水量的功能相比，有着很大的进步。
中国专利公开了一种阀控光电物联网智能水表.(授权公告号CN207832265U)，该专利技术能够方便在狭小的水表箱中对水表进行读数。但是，此专利申请人并未完全解决在方便在狭小的水表箱中读数这个问题。因此，本领域技术人员提供了一种阀控物联网水表，以解决上述背景技术中提出的问题。
发明内容
本实用新型的目的在于提供一种阀控物联网水表，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种阀控物联网水表，包括物联网水表、衔接框，所述衔接框固定安装与物联网水表上端，所述衔接框上端卡接有保护框，所述保护框内部镶嵌有数字显示屏，所述衔接框靠近保护框两侧开设有凹槽，所述保护框两侧靠近有凹槽内部均卡接有若干嵌入框，若干所述嵌入框一端靠近保护框一侧焊接有压缩弹簧，所述嵌入框两侧均焊接有限位块，所述嵌入框另一端焊接有衔接块，所述衔接块内部一端转动连接有一号转轴，所述一号转轴周侧面转动连接有一号滚轮，所述保护框一端两侧连接有连接绳，所述衔接框内壁贯穿有二号转轴和三号转轴，所述二号转轴位于三号转轴的上方，所述二号转轴周侧面转动连接有一号转动轮，所述三号转轴周侧面转动连接有二号转动轮，所述三号转轴周侧面靠近二号转动轮一侧焊接有扭力弹簧。
作为本实用新型进一步的方案：所述物联网水表两侧分别焊接有出水管和进水管，所述出水管一端焊接有二号密封环，所述进水管一端焊接有一号密封环。
作为本实用新型再进一步的方案：所述保护框另一端焊接有拉手，所述衔接框上端开设有两条矩形槽，所述保护框下端靠近矩形槽内部滑动连接有滑动块。
作为本实用新型再进一步的方案：所述一号滚轮通过一号转轴与凹槽滚动摩擦，所述限位块与凹槽滑动摩擦。
作为本实用新型再进一步的方案：所述连接绳通过一号转动轮与二号转动轮缠绕，所述二号转动轮直径大于一号转动轮。
作为本实用新型再进一步的方案：所述一号转动轮和二号转动轮均为不锈钢金属材质，所述连接绳为松紧绳。
作为本实用新型再进一步的方案：所述衔接框内壁靠近连接绳下端焊接有连接块，所述连接块上端转动连接有二号滚轮。
与现有技术相比，本实用新型的有益效果是：
通过设计有保护框、连接绳、一号滚轮、二号转动轮、扭力弹簧，通过拉动保护框从而迫使连接绳带动二号转动轮进行旋转，扭力弹簧将会受力产生形变，一号滚轮也将会在凹槽中配合进行转动，从而可将其数字显示屏向外拉出，方便工作人员进行查看读数。
附图说明
图1为一种阀控物联网水表的结构示意图。
图2为一种阀控物联网水表的正视图。
图3为一种阀控物联网水表的连接绳拉伸图。

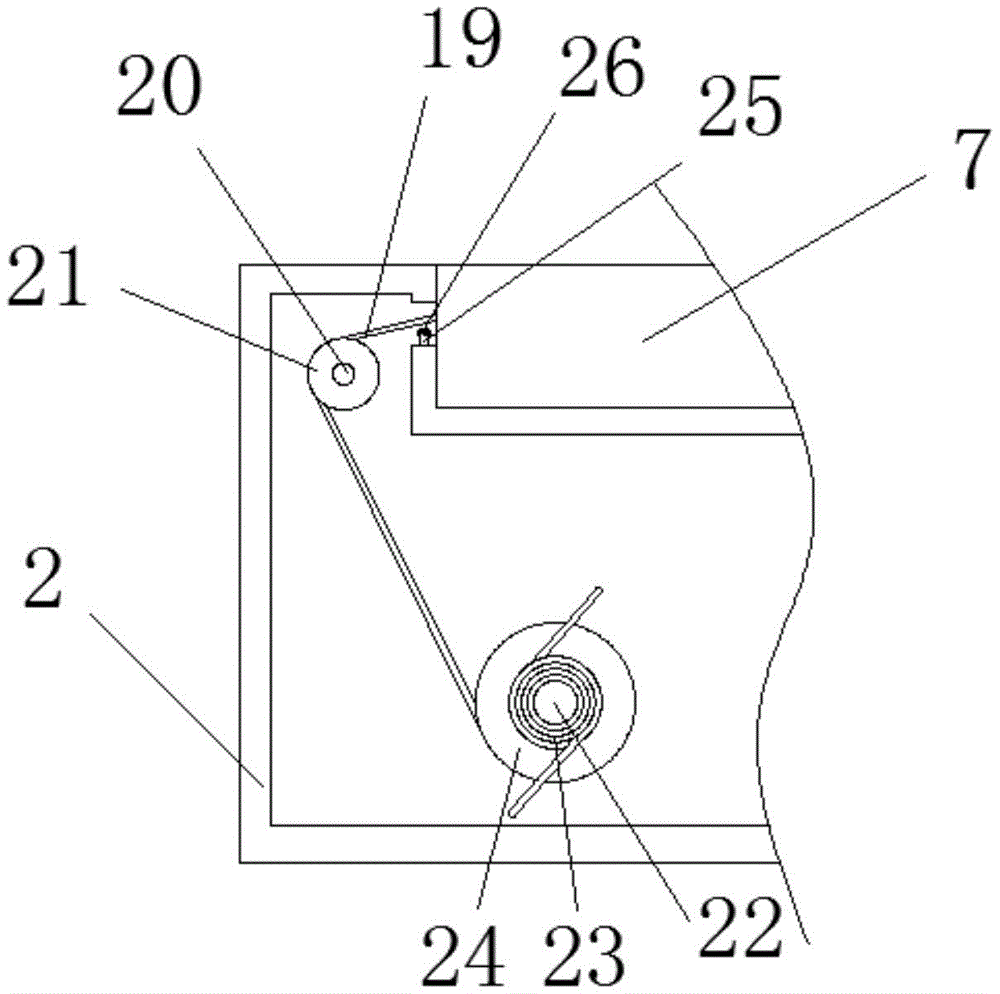

图4为一种阀控物联网水表中衔接框的结构示意图。
图5为一种阀控物联网水表中图2中A处的放大图。
图中：1-物联网水表、2-衔接框、3-出水管、4-进水管、5-一号密封环、6-二号密封环、7-保护框、8-数字显示屏、9-拉手、10-滑动块、12-压缩弹簧、13-嵌入框、14-限位块、15-衔接块、16-一号转轴、17-一号滚轮、18-凹槽、19-连接绳、20-二号转轴、21-一号转动轮、22-三号转轴、23-扭力弹簧、24-二号转动轮、25-连接块、26-二号滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～5，本实用新型实施例中，一种阀控物联网水表，包括物联网水表1、衔接框2，所述衔接框2固定安装与物联网水表1上端，所述衔接框2上端卡接有保护框7，所述保护框7内部镶嵌有数字显示屏8，所述衔接框2靠近保护框7两侧开设有凹槽18，所述保护框7两侧靠近有凹槽18内部均卡接有若干嵌入框13，若干所述嵌入框13一端靠近保护框7一侧焊接有压缩弹簧12，所述嵌入框13两侧均焊接有限位块14，所述嵌入框13另一端焊接有衔接块15，所述衔接块15内部一端转动连接有一号转轴16，所述一号转轴16周侧面转动连接有一号滚轮17，所述保护框7一端两侧连接有连接绳19，所述衔接框2内壁贯穿有二号转轴20和三号转轴22，所述二号转轴20位于三号转轴22的上方，所述二号转轴20周侧面转动连接有一号转动轮21，所述三号转轴22周侧面转动连接有二号转动轮24，所述三号转轴22周侧面靠近二号转动轮24一侧焊接有扭力弹簧23。
所述物联网水表1两侧分别焊接有出水管3和进水管4，所述出水管3一端焊接有二号密封环6，所述进水管4一端焊接有一号密封环5。
所述保护框7另一端焊接有拉手9，所述衔接框2上端开设有两条矩形槽，所述保护框7下端靠近矩形槽内部滑动连接有滑动块10。
所述一号滚轮17通过一号转轴16与凹槽18滚动摩擦，所述限位块14与凹槽18滑动摩擦。
所述连接绳19通过一号转动轮21与二号转动轮24缠绕，所述二号转动轮24直径大于一号转动轮21。
所述一号转动轮21和二号转动轮24均为不锈钢金属材质，所述连接绳19为松紧绳。
所述衔接框2内壁靠近连接绳19下端焊接有连接块25，所述连接块25上端转动连接有二号滚轮26。
本实用新型的工作原理是：
工作人员在安装水表时可通过一号密封环5和二号密封环6连接至总水管中，当工作对水表进行检查或者查看水表读数时可通过拉手9向外拉出，从而拉手9通过保护框7带动连接绳19进行移动，连接绳19将会通过一号转动轮21的转动并最后带动二号转动轮24在三号转轴22中进行转动，扭力弹簧23将会受力产生形变，于此同时一号滚轮17也将会通过一号转轴16与凹槽18进行滚动摩擦，限位块14在凹槽18中进行限位操作，从而当数字显示屏8伴随的保护框7向外平行拉出时，可方便工作人员进行查看，当工作人员松手后扭力弹簧23将会释放其形变产生的力，并带动其二号转动轮24进行反向旋转，拉动其保护框7进行收缩，从而恢复原位。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
