技术领域
本实用新型涉及光缆接续盒领域，尤其涉及一种防水光缆接续盒。
背景技术
光缆接续盒，又叫光缆接头盒和炮筒，是光缆的端头接入的地方，然后通过光纤跳线接入光交换机，阻止大自然中热、冷、光、氧和微生物引起的材料老化，并且具有优良的力学强度，坚固的光缆接头盒外壳及主体结构件能够忍受最恶劣的环境变化。
现有技术中的光缆接续盒虽然具有一定的防水功能，但是光缆接续盒中防水结构过于简单，长时间下来仍会有部分的水分进入到光缆接续盒的内部，对光缆的接头处造成不利影响，从而影响了光缆的使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防水光缆接续盒。
为了实现上述目的，本实用新型采用了如下技术方案：一种防水光缆接续盒，包括第一壳体与第二壳体，所述第一壳体的两端均固定安装有第一卡线壳，所述第一卡线壳远离第一壳体的一端固定安装有第一软盖，所述第二壳体的两端均固定安装有第二卡线壳，所述第二卡线壳远离第二壳体的一端固定安装有第二软盖，所述第二壳体的内部固定安装有两组隔离板，且两组隔离板的中间位置设置有接头盒，所述接头盒的外侧固定安装有矩形橡胶条，所述隔离板的侧壁与第二壳体的内壁之间设置有固定板与夹持板，所述固定板与夹持板的中间设置有连接弹簧，所述第一壳体的内部固定安装有压紧组件与矩形卡板。
作为上述技术方案的进一步描述：
所述固定板的两端分别与隔离板的侧壁和第二壳体的内壁固定连接，所述连接弹簧的一端与固定板的侧壁固定连接，且连接弹簧的另一端与夹持板的侧壁固定连接。
作为上述技术方案的进一步描述：
所述压紧组件包括连接杆，所述连接杆的一端与第一壳体的内壁固定连接，且连接杆的另一端固定连接有压紧环。
作为上述技术方案的进一步描述：
所述压紧组件的数量为两组，且每组压紧组件的数量为两个，所述矩形卡板位于两组压紧组件的中间。
作为上述技术方案的进一步描述：
所述第一壳体的侧壁上固定安装有第一安装块，所述第二壳体的侧壁上固定安装有第二安装块，所述第一安装块与第二安装块螺栓连接。
作为上述技术方案的进一步描述：
所述第一卡线壳与第二卡线壳的外表面均固定安装有加强板，所述第一卡线壳外表面的加强板与第一壳体的侧壁固定连接，且第二卡线壳外表面的加强板与第二壳体的侧壁固定连接。
作为上述技术方案的进一步描述：
所述第一软盖与第二软盖的外表面套接有锁紧环，所述锁紧环的端部设置有螺栓，所述第一壳体与第二壳体的表面均开设有密封槽。
本实用新型具有如下有益效果：
1、与现有技术相比，该防水光缆接续盒，在密封槽中放置密封条，使得接续盒具有初级的防水功能，将第一壳体与第二壳体合拢的时候，矩形卡板能够与矩形橡胶条卡接起来，然后拧紧锁紧环端部的螺栓，使得第一软盖与第二软盖的内壁和光缆的外表面紧密贴合，结构设计合理，通过多级的防护措辞，使得整个接续盒具有良好的防水性，有效的保护了光缆接头处，从而使得光缆可以长期处于稳定的状态。
2、与现有技术相比，该防水光缆接续盒，通过设置的两个夹持板将光缆夹持住，并且通过压紧组件中的压紧环也能够将光缆固定住，有效的对光缆进行了固定，使得光缆更加的稳固。
附图说明
图1为本实用新型提出的一种防水光缆接续盒的正视图；

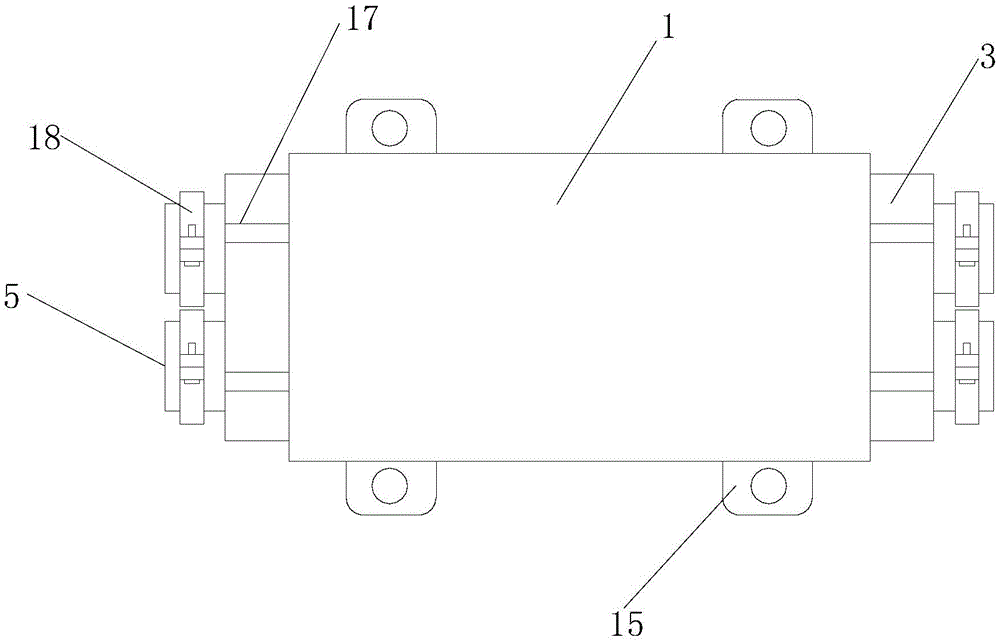

图2为本实用新型提出的一种防水光缆接续盒的俯视图；
图3为本实用新型提出的一种防水光缆接续盒的第一壳体内部示意图；
图4为本实用新型提出的一种防水光缆接续盒的第二壳体内部示意图；
图5为本实用新型提出的一种防水光缆接续盒的压紧组件示意图。
图例说明：
1、第一壳体；2、第二壳体；3、第一卡线壳；4、第二卡线壳；5、第一软盖；6、第二软盖；7、隔离板；8、固定板；9、夹持板；10、连接弹簧；11、接头盒；12、矩形橡胶条；13、压紧组件；14、矩形卡板；15、第一安装块；16、第二安装块；17、加强板；18、锁紧环；1301、连接杆；1302、压紧环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参照图1-5，本实用新型提供的一种防水光缆接续盒：包括第一壳体1与第二壳体2，第一壳体1的两端均固定安装有第一卡线壳3，第一卡线壳3远离第一壳体1的一端固定安装有第一软盖5，第二壳体2的两端均固定安装有第二卡线壳4，第二卡线壳4远离第二壳体2的一端固定安装有第二软盖6，第二壳体2的内部固定安装有两组隔离板7，且两组隔离板7的中间位置设置有接头盒11，接头盒11的外侧固定安装有矩形橡胶条12，隔离板7的侧壁与第二壳体2的内壁之间设置有固定板8与夹持板9，固定板8与夹持板9的中间设置有连接弹簧10，第一壳体1的内部固定安装有压紧组件13与矩形卡板14，将光缆的接头依次通过第二软盖6的孔槽以及第二卡线壳4的孔槽，然后光缆的接头进入到第二壳体2的内部，使用两个夹持板9将光缆夹持住，光缆的接头再通过隔离板7以及矩形橡胶条12与接头盒11相接通，接续盒两端的接头都接通之后，将第一壳体1与第二壳体2连接起来，使得压紧组件13中的压紧环1302也能够将光缆固定住，且矩形卡板14能够与矩形橡胶条12卡接起来。
固定板8的两端分别与隔离板7的侧壁和第二壳体2的内壁固定连接，连接弹簧10的一端与固定板8的侧壁固定连接，且连接弹簧10的另一端与夹持板9的侧壁固定连接，压紧组件13包括连接杆1301，连接杆1301的一端与第一壳体1的内壁固定连接，且连接杆1301的另一端固定连接有压紧环1302，压紧组件13的数量为两组，且每组压紧组件13的数量为两个，矩形卡板14位于两组压紧组件13的中间，第一壳体1的侧壁上固定安装有第一安装块15，第二壳体2的侧壁上固定安装有第二安装块16，第一安装块15与第二安装块16螺栓连接，第一卡线壳3与第二卡线壳4的外表面均固定安装有加强板17，第一卡线壳3外表面的加强板17与第一壳体1的侧壁固定连接，且第二卡线壳4外表面的加强板17与第二壳体2的侧壁固定连接，通过设置的加强板17能够加强整个接续盒的牢固性，第一软盖5与第二软盖6的外表面套接有锁紧环18，锁紧环18的端部设置有螺栓，第一壳体1与第二壳体2的表面均开设有密封槽，密封槽中用于放置密封条，使得接续盒具有初级的防水功能。
工作原理：使用时，将光缆的接头依次通过第二软盖6的孔槽以及第二卡线壳4的孔槽，然后光缆的接头进入到第二壳体2的内部，使用两个夹持板9将光缆夹持住，光缆的接头再通过隔离板7以及矩形橡胶条12与接头盒11相接通，接续盒两端的接头都接通之后，将第一壳体1与第二壳体2合拢，使得压紧组件13中的压紧环1302将光缆固定住，且矩形卡板14也能够与矩形橡胶条12卡接起来，再通过螺栓将第一安装块15与第二安装块16连接起来，最后拧紧锁紧环18端部的螺栓，使得第一软盖5与第二软盖6的内壁和光缆的外表面紧密贴合。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
