技术领域
本实用新型涉及充电宝技术领域，具体为一种5G手机用移动充电宝。
背景技术
充电宝是指可以直接给移动设备充电且自身具有储电单元的装置，目前市场主要品类多功能性充电宝，基本都配置的标准的USB输出，基本能满足目前市场常见的移动设备手机、MP3、MP4、PDA、PSP、蓝牙耳机、数码相机等多种数码产品。
现有的充电宝仅仅只具备充电的单一功能，在快速发展的社会中，越来越不能够满足消费者的使用需求，从而失去其产品竞争力，为此我们提出一种5G手机用移动充电宝来解决以上问题。
实用新型内容
本实用新型的目的在于提供一种5G手机用移动充电宝，具备功能多样化的优点，解决了现有的充电宝仅仅只具备充电的单一功能，在快速发展的社会中，越来越不能够满足消费者的使用需求，从而失去其产品竞争力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种5G手机用移动充电宝，包括壳体，所述壳体内腔的背面固定安装有蓄电池，所述壳体内腔的背面并位于蓄电池的右侧固定安装有主控单元，所述壳体内腔的背面并位于主控单元的下方固定安装有信号放大器，所述壳体内腔的背面并位于信号放大器的右侧固定安装有GPRS通信装置，所述壳体内腔的背面并位于GPRS通信装置的右侧固定安装有SIM卡识别器，所述壳体内腔的背面并位于SIM卡识别器的下方固定安装有高频信号接发装置，所述壳体的正面嵌设有操作面板。
优选的，所述壳体的左侧嵌设有连接座，所述连接座的左侧分别嵌设有USB接头和Type-C接头，所述连接座与蓄电池为电性连接。
优选的，所述壳体顶部的右侧嵌设有电源开关，所述电源开关与主控单元为电性连接。
优选的，所述壳体的右侧嵌设有SIM卡卡槽，所述SIM卡卡槽与SIM卡识别器为电性连接。
优选的，所述壳体的正面并位于操作面板的左侧固定安装有防滑垫，所述壳体的正面并位于防滑垫的下方开设有凹槽，所述凹槽内腔的顶部轴承支撑有挡板。
优选的，所述壳体背面的两侧均嵌设有阻尼转轴，所述阻尼转轴的内侧轴承支撑有转杆，所述转杆的底部焊接有支架，所述支架的表面套设有橡胶圈，所述转杆、支架和橡胶圈均嵌设在壳体的背面。
优选的，所述主控单元的输处端分别与操作面板、GPRS通信装置和信号放大器的输入端均为双向电连接，所述GPRS通信装置的输出端与SIM卡识别器的输入端为双向电连接，所述信号放大器的输出端与高频信号接发装置的输入端为双向电连接，所述高频信号接发装置的输出端双向电连接有移动终端，所述蓄电池的输出端与主控单元的输入端为单向电连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过壳体、蓄电池、主控单元、信号放大器、GPRS通信装置、SIM卡识别器、高频信号接发装置和操作面板的设置，使移动充电宝具备功能多样化的优点，同时解决了现有的充电宝仅仅只具备充电的单一功能，在快速的发展的社会中，越来越不能够满足消费者的使用需求，从而失去其产品竞争力的问题。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型结构后视图；

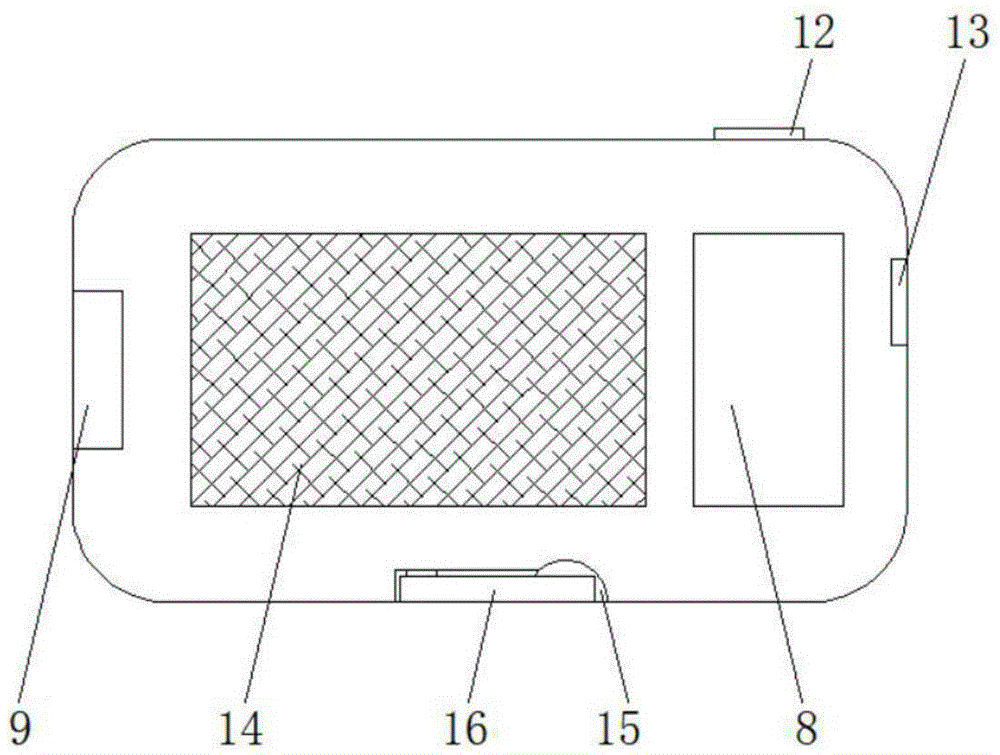

图3为本实用新型结构正视图；
图4为本实用新型连接座的左视图；
图5为本实用新型系统原理图。
图中：1、壳体；2、蓄电池；3、主控单元；4、信号放大器；5、GPRS通信装置；6、SIM卡识别器；7、高频信号接发装置；8、操作面板；9、连接座；10、USB接头；11、Type-C接头；12、电源开关；13、SIM卡卡槽；14、防滑垫；15、凹槽；16、挡板；17、阻尼转轴；18、转杆；19、支架；20、橡胶圈。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种5G手机用移动充电宝，包括壳体1，壳体1内腔的背面固定安装有蓄电池2，壳体1内腔的背面并位于蓄电池2的右侧固定安装有主控单元3，壳体1内腔的背面并位于主控单元3的下方固定安装有信号放大器4，壳体1内腔的背面并位于信号放大器4的右侧固定安装有GPRS通信装置5，壳体1内腔的背面并位于GPRS通信装置5的右侧固定安装有SIM卡识别器6，壳体1内腔的背面并位于SIM卡识别器6的下方固定安装有高频信号接发装置7，壳体1的正面嵌设有操作面板8，通过壳体1、蓄电池2、主控单元3、信号放大器4、GPRS通信装置5、SIM卡识别器6、高频信号接发装置7和操作面板8的设置，使移动充电宝具备功能多样化的优点，同时解决了现有的充电宝仅仅只具备充电的单一功能，在快速的发展的社会中，越来越不能够满足消费者的使用需求，从而失去其产品竞争力的问题。
本实施例中，壳体1的左侧嵌设有连接座9，连接座9的左侧分别嵌设有USB接头10和Type-C接头11，连接座9与蓄电池2为电性连接，USB接头10能够与市场上绝大部分的充电线进行连接，从而为移动设备进行充电，Type-C接头11的电力传输高达100W，并且同时支持USB双面插入，能够极大提升充电宝的充电速度。
本实施例中，壳体1顶部的右侧嵌设有电源开关12，电源开关12与主控单元3为电性连接，电源开关12能够在充电宝不工作的时候将其关闭，避免电能浪费。
本实施例中，壳体1的右侧嵌设有SIM卡卡槽13，SIM卡卡槽13与SIM卡识别器6为电性连接，SIM卡卡槽13，能够使市面上的SIM卡插入，为该充电宝提供移动数据流量。
本实施例中，壳体1的正面并位于操作面板8的左侧固定安装有防滑垫14，壳体1的正面并位于防滑垫14的下方开设有凹槽15，凹槽15内腔的顶部轴承支撑有挡板16，防滑垫14和挡板16能够使移动设备放置在充电宝的表面，使充电宝成为手机支架，为用户的日常使用带来便利。
本实施例中，壳体1背面的两侧均嵌设有阻尼转轴17，阻尼转轴17的内侧轴承支撑有转杆18，转杆18的底部焊接有支架19，支架19的表面套设有橡胶圈20，转杆18、支架19和橡胶圈20均嵌设在壳体1的背面，阻尼转轴17、转杆18、支架19和橡胶圈20能够调节充电宝直立时的角度，从而调节手机放置时候的角度，增加使用便利。
本实施例中，主控单元3的输处端分别与操作面板8、GPRS通信装置5和信号放大器4的输入端均为双向电连接，GPRS通信装置5的输出端与SIM卡识别器6的输入端为双向电连接，信号放大器4的输出端与高频信号接发装置7的输入端为双向电连接，高频信号接发装置7的输出端双向电连接有移动终端，蓄电池2的输出端与主控单元3的输入端为单向电连接，该装置中的各个电器元件均通过常规且已知的电路连接方式进行电性连接，从而保证了各个设备之间能够正常运作。
工作原理：通过蓄电池2为充电宝内部的电器元件提供电能，并且蓄电池2能够通过外置电源进行充电，使用之前将SIM卡插进SIM卡卡槽13中，然后通过电源开关12对该装置进行启停，并且通过操作面板8对该装置进行操作，此时SIM卡识别器6识别用户数据，并且与云端服务器进行连接，此时GPRS通信装置5能够将主控单元3与云端服务器进行数据连接，连接成功后，主控单元3将移动数据通过信号放大器4进行放大，最后通过高频信号接发装置7进行扩散，使用户的移动终端能够与之匹配，移动终端能够通过该移动数据进行观影和网上冲浪，同时用户的移动终端能够通过USB接头10与蓄电池2进行连接充电，并且壳体1能够通过阻尼转轴17、转杆18、支架19和橡胶圈20进行支撑，使其成为手机支撑架，同时能够将挡板16进行旋转，方便将手机进行放置，使移动充电宝具备功能多样化的优点。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
