技术领域
本实用新型涉及家居用品领域,具体为一种居家用可变形式椅凳。
背景技术
椅子是一种日常生活家具,一种有靠背、还有扶手的坐具。古代席地而坐,原没有椅子。据文籍记载,椅子的名称始见于唐代,而椅子的形象则要上溯到汉魏时传入北方的胡床。按材质分类:实木椅、玻璃椅、铁艺椅、塑料椅、布艺椅、皮艺椅、发泡椅等。按使用分类:办公椅、餐椅、吧椅、休闲椅、躺椅、专用椅等。
敦煌285窟壁画就有两人分坐在椅子上的图像;257窟壁画中有坐方凳和交叉腿长凳的妇女;龙门莲花洞石雕中有坐圆凳妇女。这些图像生动地再现了南北朝时期椅、凳在仕宦贵族家庭中的使用情况。尽管当时的坐具已具备了椅子、凳子的形状,但因其时没有椅、凳的称谓,人们还习惯称之为“胡床”,在寺庙内,常用于坐禅,故又称禅床。唐代以后,椅子的使用逐渐增多,椅子的名称也被广泛使用,才从床的品类中分离出来。因此,论及椅、凳的起源,必须从汉魏时的胡床谈起。
现有的椅子虽然种类多样,但其形态并未有多大的变换,对于现代家居来说,其形态单一,难以满足现代人们的需求。
实用新型内容
本实用新型的目的在于提供一种居家用可变形式椅凳,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种居家用可变形式椅凳,包括凳体,凳体的顶端一侧设有座腔,座腔的顶端和右侧端均是敞口型结构,座腔的底腔壁设有升降腔和限位腔,升降腔设在限位腔的左侧,升降腔的内腔壁前后对称设有若干对导轨,升降腔内设有与导轨相配合的升降板,升降板与导轨之间是滑动连接,升降板的底端均匀的设有若干第一弹簧,第一弹簧的另一端固定连接在升降腔的底壁上,升降板的顶端均匀的设有若干第二弹簧,第二弹簧的顶端固定连接有与座腔相配合的座板,座板与座腔之间是滑动连接,座板的底端面右侧固定连接有与限位腔相配合的下降板,下降板与限位腔之间是滑动连接,凳体的底端均匀的设有若干支腿。
作为本实用新型更进一步的技术方案,升降腔的内腔壁前后对称设有2~3对导轨。
作为本实用新型更进一步的技术方案,导轨是T型导轨。
作为本实用新型更进一步的技术方案,座腔的深度小于升降腔的深度。
作为本实用新型更进一步的技术方案,下降板的高度小于限位腔的深度。
作为本实用新型更进一步的技术方案,凳体的底端均匀的设有四个支腿。
作为本实用新型更进一步的技术方案,支腿的底端固定连接支脚,支脚是半球形结构。
与现有技术相比,本实用新型人坐在座板上,座板在人体重力的作用下缓缓下降,坐落在座腔的底壁上,便于人体依靠在凳体上,舒适型大幅增加;人体离开座板后,座板在第一弹簧和第二弹簧的共同作用下,上升,使得座板与凳体的顶端面齐平,此时凳体就是一个置物的桩凳,形态多变,舒适性强。
附图说明

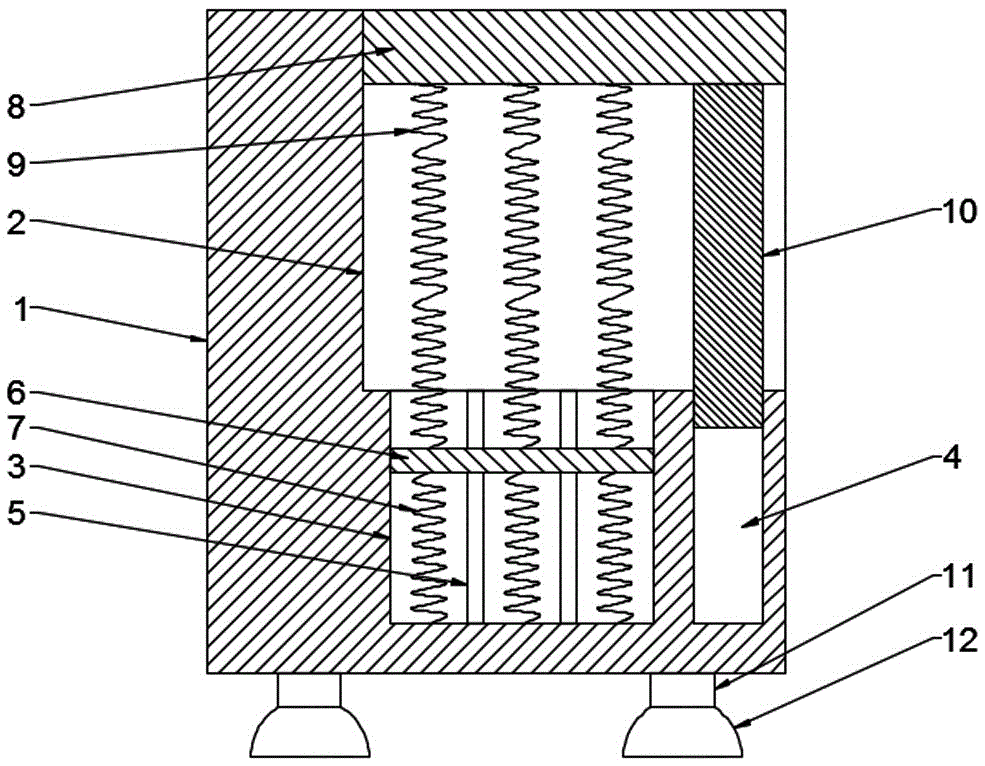

图1为本实用新型一种居家用可变形式椅凳的结构示意图;
图2为本实用新型一种居家用可变形式椅凳的俯视图的结构示意图。
图中:1-凳体,2-座腔,3-升降腔,4-限位腔,5-导轨,6-升降板,7-第一弹簧,8-座板,9-第二弹簧,10-下降板,11-支腿,12-支脚。
具体实施方式
需要说明的是,在不冲突的情况下,本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”等仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1~2,一种居家用可变形式椅凳,包括凳体1,所述凳体1的顶端一侧设有座腔2,所述座腔2的顶端和右侧端均是敞口型结构,座腔2的底腔壁设有升降腔3和限位腔4,所述升降腔3设在限位腔4的左侧,升降腔3的内腔壁前后对称设有若干对导轨5,所述导轨5是T型导轨,所述升降腔3内设有与导轨5相配合的升降板6,所述升降板6与导轨5之间是滑动连接,升降板6的底端均匀的设有若干第一弹簧7,所述第一弹簧7的另一端固定连接在升降腔3的底壁上,所述升降板6的顶端均匀的设有若干第二弹簧9,所述第二弹簧9的顶端固定连接有与座腔2相配合的座板8,所述座板8与座腔2之间是滑动连接,所述座腔2的深度小于升降腔3的深度,所述座板8的底端面右侧固定连接有与限位腔4相配合的下降板10,所述下降板10与限位腔4之间是滑动连接,下降板10的高度小于限位腔4的深度,所述凳体1的底端均匀的设有若干支腿11,所述支腿11的底端固定连接支脚12,所述支脚12是半球形结构。
本实用新型使用时,人坐在座板8上,座板8在人体重力的作用下缓缓下降,坐落在座腔2的底壁上,便于人体依靠在凳体1上,舒适型大幅增加;人体离开座板8后,座板8在第一弹簧和第二弹簧9的共同作用下,上升,使得座板8与凳体1的顶端面齐平,此时凳体1就是一个置物的桩凳,形态多变,舒适性强。
上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下作出各种变化。
