技术领域
本实用新型属于电力施工技术领域，具体涉及一种电力施工用电线剥皮装置。
背景技术
电线是指传输电能的导线。分裸线、电磁线和绝缘线。裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等)，绝缘线在接线时一般需要对线头剥皮，现有技术中一般通过美工刀对电线剥皮，剥皮效率较低，且很容易划伤手。
实用新型内容
本实用新型的目的在于提供一种电力施工用电线剥皮装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括支撑底板、第一固定板和第二固定板，所述第一固定板和第二固定板均为竖直设置，且第一固定板和第二固定板固定安装在支撑底板的顶端两侧，第一固定板和第二固定板之间固定安装有水平设置的第一安装板，第二固定板靠近第一固定板的一侧固定安装有第二安装板，第二安装板位于第一安装板的下方，且第二安装板和一安装板之间转动安装有第一转动杆，所述第一固定板远离第二固定板的一侧开设有螺纹孔，螺纹孔内螺纹安装有水平设置的第一螺纹杆，第一螺纹杆的一端延伸至第一固定板和第二固定板之间，且第一螺纹杆的一端转动安装有安装架，安装架上转动安装有竖直设置的第二转动杆，所述第一转动杆和第二转动杆各安装有两个锥形拨轮，两个锥形拨轮相对称设置，安装架靠近第一固定板的一侧固定安装有两根导向杆，第一固定板上开设有两个导向孔，导向杆通过导向孔贯穿第一固定板，支撑底板的顶端固定安装有升降调节机构，升降调节机构的顶端固定安装有旋转电机，旋转电机的输出轴固定安装有切割刀片，切割刀片延伸至两组锥形拨轮之间。
优选的，所述升降调节机构包括安装箱，所述安装箱内转动安装有竖直设置的第二螺纹杆，第二螺纹杆的外侧螺纹安装有升降板，升降板的顶端固定安装有四根竖直设置的支撑杆，安装箱的顶端开设有四个滑动孔，支撑杆的顶端通过滑动孔延伸至安装箱的外部，第二螺纹杆的外侧还固定安装有从动锥齿轮。
优选的，所述安装箱内还转动安装有水平设置的第三转动杆，第三转动杆的外侧固定安装有主动锥齿轮，主动锥齿轮与从动锥齿轮相啮合，第三转动杆的一端延伸至安装箱的外部，且第三转动杆的一端固定安装有第一转动把手。
优选的，四根所述支撑杆的顶端之间固定安装有水平设置的支撑板，所述旋转电机固定安装在支撑板上。
优选的，所述第一螺纹杆的一端延伸至第一固定板远离第二固定板的一侧，且第一螺纹杆的一端固定安装有第二转动把手。
优选的，所述第一固定板和第二固定板的顶端之间固定安装有弧形把手，弧形把手的中间位置外侧套设有橡胶套，第一转动杆的顶端延伸至第一安装板的上方，且第一转动杆的顶端固定安装有第三转动把手。
与现有技术相比，本实用新型的有益效果是：
1.通过第二转动把手转动第一螺纹杆可调节两组锥形拨轮之间的间距，然后通过第三转动把手转动第一转动杆即可带动电线移动，从而通过切割刀片对电线的外皮进行切割，从而使得电线的皮能够轻易的剥下来，使用方便快捷，能够对不同直径的电线剥皮；
2.本电线剥皮装置结构紧凑，第一固定板和第二固定板的顶端之间固定安装有弧形把手，通过弧形把手即可拎着电线剥皮装置移动，更加便于携带。
附图说明

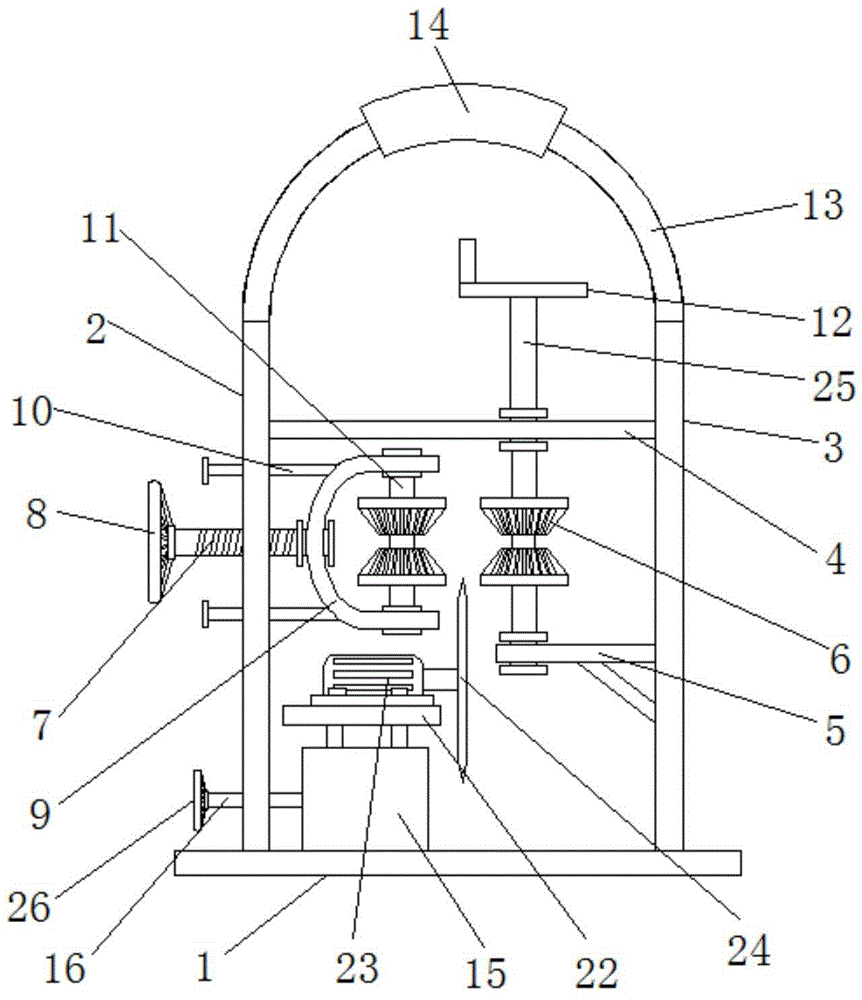

图1为本实用新型的主视图；
图2为本实用新型的侧视图；
图3为本实用新型中的安装箱主视角剖视图。
图中：1、支撑底板；2、第一固定板；3、第二固定板；4、第一安装板；5、第二安装板；6、锥形拨轮；7、第一螺纹杆；8、第二转动把手；9、安装架；10、导向杆；11、第二转动杆；12、第三转动把手；13、弧形把手；14、橡胶套；15、安装箱；16、第三转动杆；17、第二螺纹杆；18、主动锥齿轮；19、从动锥齿轮；20、升降板；21、支撑杆；22、支撑板；23、旋转电机；24、切割刀片；25、第一转动杆；26、第一转动把手。
具体实施方式
下面结合实施例对本实用新型做进一步的描述。
以下实施例用于说明本实用新型，但不能用来限制本实用新型的保护范围。实施例中的条件可以根据具体条件做进一步的调整，在本实用新型的构思前提下对本实用新型的方法简单改进都属于本实用新型要求保护的范围。
请参阅图1-3，本实用新型提供一种电力施工用电线剥皮装置技术方案：包括支撑底板1、第一固定板2和第二固定板3，第一固定板2和第二固定板3均为竖直设置，且第一固定板2和第二固定板3固定安装在支撑底板1的顶端两侧，第一固定板2和第二固定板3之间固定安装有水平设置的第一安装板4，第二固定板3靠近第一固定板2的一侧固定安装有第二安装板5，第二安装板5位于第一安装板4的下方，且第二安装板5和一安装板4之间转动安装有第一转动杆25，第一固定板2远离第二固定板3的一侧开设有螺纹孔，螺纹孔内螺纹安装有水平设置的第一螺纹杆7，第一螺纹杆7的一端延伸至第一固定板2和第二固定板3之间，且第一螺纹杆7的一端转动安装有安装架9，安装架9上转动安装有竖直设置的第二转动杆11，第一转动杆25和第二转动杆11各安装有两个锥形拨轮6，两个锥形拨轮6相对称设置，安装架9靠近第一固定板2的一侧固定安装有两根导向杆10，第一固定板2上开设有两个导向孔，导向杆10通过导向孔贯穿第一固定板2，支撑底板1的顶端固定安装有升降调节机构，升降调节机构的顶端固定安装有旋转电机23，旋转电机23的输出轴固定安装有切割刀片24，切割刀片24延伸至两组锥形拨轮6之间，通过升降调节机构可调节切割刀片24的位置。
其中，升降调节机构包括安装箱15，安装箱15内转动安装有竖直设置的第二螺纹杆17，第二螺纹杆17的外侧螺纹安装有升降板20，升降板20的顶端固定安装有四根竖直设置的支撑杆21，安装箱15的顶端开设有四个滑动孔，支撑杆21的顶端通过滑动孔延伸至安装箱15的外部，第二螺纹杆17的外侧还固定安装有从动锥齿轮19。
其中，安装箱15内还转动安装有水平设置的第三转动杆16，第三转动杆16的外侧固定安装有主动锥齿轮18，主动锥齿轮18与从动锥齿轮19相啮合，第三转动杆16的一端延伸至安装箱15的外部，且第三转动杆16的一端固定安装有第一转动把手26，通过第一转动把手26转动第三转动杆16即可带动第二螺纹杆17转动，从而带动升降板20升降，进而带动支撑板22升降。
其中，四根支撑杆21的顶端之间固定安装有水平设置的支撑板22，旋转电机23固定安装在支撑板22上。
其中，第一螺纹杆7的一端延伸至第一固定板2远离第二固定板3的一侧，且第一螺纹杆7的一端固定安装有第二转动把手8，通过第二转动把手8能够省力的转动第一螺纹杆7。
其中，第一固定板2和第二固定板3的顶端之间固定安装有弧形把手13，弧形把手13的中间位置外侧套设有橡胶套14，通过弧形把手13可将剥皮装置提起，使得装置能够方便的携带，第一转动杆25的顶端延伸至第一安装板4的上方，且第一转动杆25的顶端固定安装有第三转动把手12，通过第三转动把手12能够省力的转动第一转动杆25。
本实用新型的工作原理及使用流程：将待剥皮的电线的一头放在两组锥形拨轮6之间，然后通过第二转动把手8转动第一螺纹杆7，配合导向杆10的导向作用带动安装架9向右移动，从而通过两组锥形拨轮6将电线夹紧，然后开启旋转电机23，旋转电机23通过市电进行供电，通过第一转动把手26转动第三转动杆16，由于主动锥齿轮18与从动锥齿轮19的啮合，以及第二螺纹杆17与升降板20螺纹连接，从而带动升降板20上升，进而带动切割刀片24上升，切割刀片24上升对电线切割，通过第三转动把手12可转动其中一组锥形拨轮6，从而带动电线移动，进而电线表皮切割，切割完成后手动将电线中的铜线剥出即可。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
