技术领域
本实用新型涉及水表技术领域，具体为一种方便抄录的封闭式防盗水表。
背景技术
水表是一种用于计量用户用水量的设备，目前使用的水表多种多样，其中封闭式防盗水表由于具有良好的安全性，而被广泛的使用，但是目前使用的封闭式防盗水表仍然存在不足之处；
比如，目前使用的封闭式防盗水表由于安装位置较为隐蔽，所以在进行抄表时不够方便，降低了工作人员的作业效率，且盖板对密封玻璃的密封效果不好，容易使密封玻璃的表面附着有杂物，影响了对表盘的观察，因此，本实用新型提供一种方便抄录的封闭式防盗水表，以解决上述提出的问题。
实用新型内容
本实用新型的目的在于提供一种方便抄录的封闭式防盗水表，以解决上述背景技术中提出的目前使用的封闭式防盗水表由于安装位置较为隐蔽，所以在进行抄表时不够方便，降低了工作人员的作业效率，且盖板对密封玻璃的密封效果不好，容易使密封玻璃的表面附着有杂物，影响了对表盘的观察的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便抄录的封闭式防盗水表，包括外壳、盖板和表盘，所述外壳的上端设置有表头，且表头的右端侧面安装有蓄电池，所述盖板的左端通过铰接的方式安装于表头的左端，且盖板的下表面粘贴设置有橡胶垫，所述表头的上端镶嵌安装有密封玻璃，且表头的内侧壁上嵌入式安装有照明灯泡，所述表盘位于密封玻璃的下方，所述盖板的左侧面焊接固定有挤压杆，且挤压杆的左端安装有滚轮，所述安装块位于表头的左侧面，且安装块的上端开设有安装槽，并且安装槽的上端贯穿安装有连接杆，所述连接杆的外侧缠绕有弹簧，且连接杆的上方连接有接触板，所述连接杆的下端表面粘贴有第一导电片，且第一导电片的右侧连接有第一导线，所述安装槽的下表面粘贴有第二导电片，且第二导电片的左侧连接有第二导线。
优选的，所述橡胶垫的下表面与表头的上表面相贴合，且橡胶垫呈弹性结构。
优选的，所述照明灯泡竖直在密封玻璃和表盘之间，且照明灯泡在表头上等角度分布。
优选的，所述挤压杆与盖板的左端垂直设置，且挤压杆的转动角度范围为0-90°。
优选的，所述滚轮的下端面与接触板的上表面紧密贴合，且接触板和连接杆之间通过弹簧相连结。
优选的，所述安装槽的下端外径尺寸大于连接杆的下端外径尺寸，且连接杆在安装槽内为滑动结构，并且连接杆的竖直截面呈“T”型结构。
与现有技术相比，本实用新型的有益效果是：该方便抄录的封闭式防盗水表，能够对表盘进行照亮作业，且不会因密封玻璃的反光影响对表盘的观察，从而方便了抄表作业的进行，同时，通过橡胶垫保证盖板对密封玻璃的密封性，避免了密封玻璃的表面附着有杂物，影响抄表作业的进行；
1、通过照明灯泡能够对表盘的表面进行照明作业，从而避免了因光线较暗导致无法正常观察表盘显示数值，且照明灯泡位于密封玻璃和表盘之间，不会因密封玻璃的反光影响对表盘的观察，从而方便了抄表作业的进行；
2、通过接触板对滚轮的支撑，能够使盖板下表面的橡胶垫与表头的上表面紧密贴合，从而保证橡胶垫对密封玻璃的密封性，有效的避免了密封玻璃的表面附着有杂物，从而方便了后期抄表作业的进行；
3、通过连接杆外部缠绕的弹簧能够使连接杆自动复位，且使接触板对滚轮进行支撑，通过滚轮能够减小挤压杆与接触板之间的摩损，同时通过接触板与连接杆之间的弹簧，能够有效避免第一导电片和第二导电片因挤压力度过大受损的问题，保证了使用过程中安全性。
附图说明

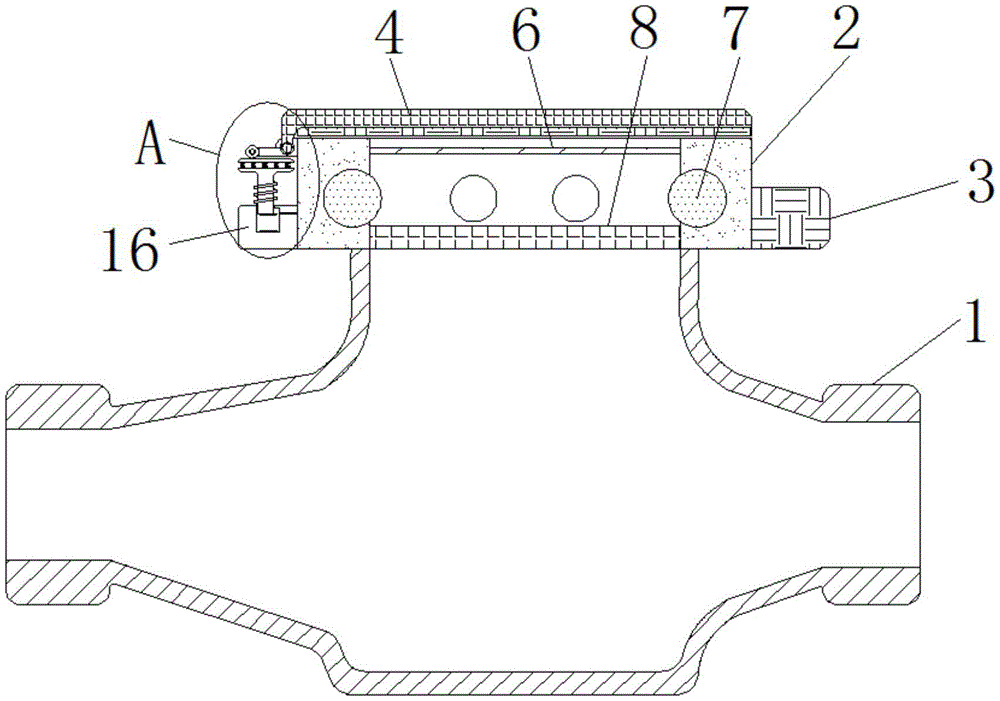

图1为本实用新型正视剖面结构示意图；
图2为本实用新型照明灯泡与表头连接结构示意图；
图3为本实用新型图1中A处放大结构示意图；
图4为本实用新型盖板打开状态结构示意图。
图中：1、外壳；2、表头；3、蓄电池；4、盖板；5、橡胶垫；6、密封玻璃；7、照明灯泡；8、表盘；9、挤压杆；10、滚轮；11、接触板；12、连接杆；13、弹簧；14、第一导电片；15、第一导线；16、安装块；17、安装槽；18、第二导电片；19、第二导线。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种方便抄录的封闭式防盗水表，包括外壳1、表头2、蓄电池3、盖板4、橡胶垫5、密封玻璃6、照明灯泡7、表盘8、挤压杆9、滚轮10、接触板11、连接杆12、弹簧13、第一导电片14、第一导线15、安装块16、安装槽17、第二导电片18和第二导线19，外壳1的上端设置有表头2，且表头2的右端侧面安装有蓄电池3，盖板4的左端通过铰接的方式安装于表头2的左端，且盖板4的下表面粘贴设置有橡胶垫5，表头2的上端镶嵌安装有密封玻璃6，且表头2的内侧壁上嵌入式安装有照明灯泡7，表盘8位于密封玻璃6的下方，盖板4的左侧面焊接固定有挤压杆9，且挤压杆9的左端安装有滚轮10，安装块16位于表头2的左侧面，且安装块16的上端开设有安装槽17，并且安装槽17的上端贯穿安装有连接杆12，连接杆12的外侧缠绕有弹簧13，且连接杆12的上方连接有接触板11，连接杆12的下端表面粘贴有第一导电片14，且第一导电片14的右侧连接有第一导线15，安装槽17的下表面粘贴有第二导电片18，第二导电片18的左侧连接有第二导线19；
如图1中橡胶垫5的下表面与表头2的上表面相贴合，且橡胶垫5呈弹性结构，保证了对密封玻璃6的密封性，避免了密封玻璃6避免附着有杂物影响工作人员对表盘8的观察，如图1和图2中照明灯泡7竖直在密封玻璃6和表盘8之间，且照明灯泡7在表头2上等角度分布，方便了对表盘8的观察，如图1中挤压杆9与盖板4的左端垂直设置，且挤压杆9的转动角度范围为0-90°，方便对连接杆12进行挤压；
如图3中滚轮10的下端面与接触板11的上表面紧密贴合，且接触板11和连接杆12之间通过弹簧13相连结，避免了第一导电片14与第二导电片18接触时受到的挤压力度过大出现损坏的问题，安装槽17的下端外径尺寸大于连接杆12的下端外径尺寸，且连接杆12在安装槽17内为滑动结构，并且连接杆12的竖直截面呈“T”型结构，避免了第一导线15被挤压受损的问题。
工作原理：在使用该方便抄录的封闭式防盗水表时，首先将该水表安装在预定的位置，在需要抄表时，将盖板4在表头2上转动90°，通过盖板4带动挤压杆9进行转动，并对接触板11进行挤压，使连接杆12带动第一导电片14下降，当盖板4带动挤压杆9转动90°时，连接杆12下端的第一导电片14与第二导电片18贴合在一起，使第二导电片18、第二导线19、蓄电池3、照明灯泡7、第一导线15和第一导电片14形成闭合电路，在挤压杆9转动时，通过滚轮10能够减小挤压杆9与接触板11之间的磨损，使用方便，由于接触板11和连接杆12之间通过弹簧13连接，能够避免第一导电片14与第二导电片18因挤压力度过大出现损坏的问题，从而使照明灯泡7对表盘8的表面进行照亮作业，方便了工作人员抄表作业；
抄表完成后，将盖板4转动至原位，通过连接杆12外部缠绕的弹簧13，能够使连接杆12复位，使第一导电片14与第二导电片18分离，使安装槽17停止作业，从而节约的电能，增加了蓄电池3的使用寿命，通过接触板11对滚轮10进行支撑，能够使盖板4下表面的橡胶垫5与表头2的上表面紧密贴合，从而对密封玻璃6进行密封，避免了密封玻璃6的表面附着有杂物，影响下次抄表作业，使用方便，这就是该方便抄录的封闭式防盗水表的使用方法。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
