技术领域
本实用新型属于智能家用窗户相关技术领域，具体涉及一种新型智能家用窗户。
背景技术
窗户，在建筑学上是指墙或屋顶上建造的洞口，用以使光线或空气进入室内。事实上窗和户的本意分别指窗和门，在现代汉语中窗户则单指窗。“窗”本作“囱”(“囱”为俗字)，即在墙上留个洞，框内的是窗棂，可以透光，也可以出烟，后加“穴”字头构成形声字。《说文》说：“在墙曰牅，在屋曰囱。窗，或从穴。”窗框负责支撑窗体的主结构，可以是木材、金属、陶瓷或塑料材料，透明部分依附在窗框上，可以是纸、布、丝绸或玻璃材料。现代的窗户(window)的窗由窗框、玻璃和活动构件(铰链、执手、滑轮等)三部分组成。窗框负责支撑窗体的主结构，可以是木材、金属、陶瓷或塑料材料，透明部分依附在窗框上，可以是纸、布、丝绸或玻璃材料。活动构件主要以金属材料为主，在人手触及的地方也可能包裹以塑料等绝热材料。智能窗，是一种光感变色材料制成的窗户。
现有的智能家用窗户技术存在以下问题：现有的智能家用窗户在使用的时候，因为是通过液压气缸推动推杆，所以这样会推动窗户移动，但是在使用液压气缸的时候，用户就接通气源，使得用户需要安装气源，而气管这则需要进行固定，这样不仅影响整体的美观，而且还增加了用户安装的费用。
实用新型内容
本实用新型的目的在于提供一种新型智能家用窗户，以解决上述背景技术中提出的影响整体的美观和增加了用户安装的费用问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型智能家用窗户，包括固定台和二号智能玻璃，所述固定台前端中间位置处设置有智能接收器，所述固定台上端位置处设置有外铝合金框，所述外铝合金框左侧前端位置处设置有旋转铝合金框，所述旋转铝合金框通过齿轮旋转铰链与外铝合金框固定连接，所述齿轮旋转铰链位于旋转铝合金框左端上下两侧位置处和外铝合金框左侧前端上下两侧位置处，所述旋转铝合金框左侧内部位置处设置有连接孔，所述连接孔内部位置处设置有齿轮旋转杆，所述齿轮旋转杆位于齿轮旋转铰链右侧位置处，所述旋转铝合金框中间内部位置处设置有一号智能玻璃，所述旋转铝合金框右侧中间位置处设置有智能锁，所述外铝合金框右侧中间内部位置处设置有二号智能玻璃。
优选的，所述齿轮旋转铰链包括连接片、固定通孔、固定旋转柱、齿轮体和圆弧旋转柱，所述固定旋转柱中间位置处设置有齿轮体，所述固定旋转柱上下两端位置处设置有圆弧旋转柱，所述固定旋转柱左端上下两侧外壁位置处设置有连接片，两个所述圆弧旋转柱右端中间外壁位置处设置有连接片，四个所述连接片中间内部位置处设置有固定通孔，所述齿轮旋转铰链通过连接片和固定通孔与外铝合金框和旋转铝合金框固定连接。
优选的，所述齿轮旋转杆包括旋转圆杆和连接齿轮，所述旋转圆杆上下两侧外壁位置处套接有连接齿轮，所述齿轮旋转杆通过连接齿轮与齿轮旋转铰链旋转连接，所述齿轮旋转杆通过旋转圆杆与连接孔固定连接。
优选的，所述固定台长度、宽度和高度分别设置为一百二十厘米、十厘米和十厘米，所述固定台中间内部位置处和左侧内部位置处分别设置有中间处理器和伺服电机，且伺服电机通过信号线与中间处理器电信连接。
优选的，所述智能接收器前端位置处分别设置有红外线接收器、电源显示灯和警报灯，所述智能接收器通过固定螺母与固定台固定连接。
优选的，所述外铝合金框的长度和高度分别设置为一百二十厘米和一米，所述外铝合金框中间靠左侧位置处设置有分割板，所述外铝合金框通过分割板分割两个固定空间，且左侧固定空间的长度是右侧固定空间长度的三分之一。
优选的，所述一号智能玻璃的长度的高度分别设置为三十厘米和六十厘米，所述一号智能玻璃通过密封胶水与旋转铝合金框固定连接。
优选的，所述二号智能玻璃的长度的高度分别设置为六十厘米和八十厘米，所述二号智能玻璃通过密封胶水与外铝合金框固定连接。
与现有技术相比，本实用新型提供了一种新型智能家用窗户，具备以下有益效果：本实用新型安装有齿轮旋转铰链和齿轮旋转杆，工作人员先将齿轮旋转杆中的旋转圆杆与伺服电机固定连接，再将伺服电机固定安装在固定台内部，并且接通电源之后，伺服电机就会工作，这样就会带动旋转圆杆旋转，从而带动连接齿轮旋转，这时候就会与齿轮旋转铰链中的齿轮体旋转移动，从而带动旋转铝合金框旋转，这样带有一号智能玻璃的旋转铝合金框就会打开，这样不仅增加了整体的美观，而且还降低了用户安装的费用。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

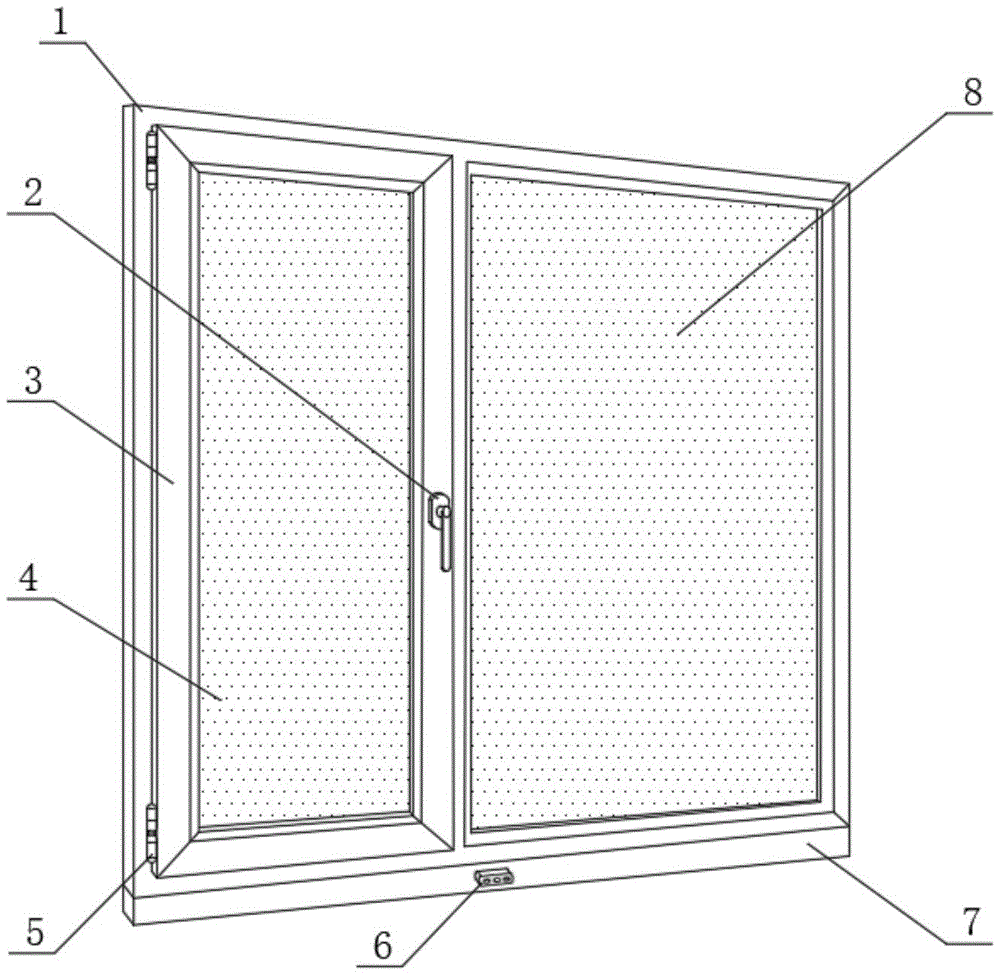

图1为本实用新型提出的一种新型智能家用窗户结构示意图；
图2为本实用新型提出的局部设备放大解剖结构示意图；
图3为本实用新型提出的齿轮旋转铰链结构示意图；
图4为本实用新型提出的齿轮旋转杆结构示意图；
图中：1、外铝合金框；2、智能锁；3、旋转铝合金框；4、一号智能玻璃；5、齿轮旋转铰链；51、连接片；52、固定通孔；53、固定旋转柱；54、齿轮体；55、圆弧旋转柱；6、智能接收器；7、固定台；8、二号智能玻璃；9、齿轮旋转杆；91、旋转圆杆；92、连接齿轮；10、连接孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种新型智能家用窗户，包括固定台7和二号智能玻璃8，固定台7前端中间位置处设置有智能接收器6，固定台7上端位置处设置有外铝合金框1，外铝合金框1左侧前端位置处设置有旋转铝合金框3，旋转铝合金框3通过齿轮旋转铰链5与外铝合金框1固定连接，通过齿轮体54与连接齿轮92旋转，带动旋转铝合金框3旋转，齿轮旋转铰链5位于旋转铝合金框3左端上下两侧位置处和外铝合金框1左侧前端上下两侧位置处，旋转铝合金框3左侧内部位置处设置有连接孔10，连接孔10内部位置处设置有齿轮旋转杆9，为了更好地与固定台7内部的伺服电机固定连接，同时也为了更好地与旋转铝合金框3固定连接，从而达到带动旋转铝合金框3的旋转，齿轮旋转杆9位于齿轮旋转铰链5右侧位置处，旋转铝合金框3中间内部位置处设置有一号智能玻璃4，通过旋转铝合金框3的旋转，使得一号智能玻璃4更好地控制空气的流通性，旋转铝合金框3右侧中间位置处设置有智能锁2，外铝合金框1右侧中间内部位置处设置有二号智能玻璃8，为了更好地进行观察，阻挡雨水的进去。
进一步，齿轮旋转铰链5包括连接片51、固定通孔52、固定旋转柱53、齿轮体54和圆弧旋转柱55，固定旋转柱53中间位置处设置有齿轮体54，固定旋转柱53上下两端位置处设置有圆弧旋转柱55，固定旋转柱53左端上下两侧外壁位置处设置有连接片51，两个圆弧旋转柱55右端中间外壁位置处设置有连接片51，四个连接片51中间内部位置处设置有固定通孔52，齿轮旋转铰链5通过连接片51和固定通孔52与外铝合金框1和旋转铝合金框3固定连接，通过齿轮体54与连接齿轮92旋转，带动圆弧旋转柱55旋转，这样就可以带动旋转铝合金框3旋转，达到自动开关旋转铝合金框3的目的。
进一步，齿轮旋转杆9包括旋转圆杆91和连接齿轮92，旋转圆杆91上下两侧外壁位置处套接有连接齿轮92，齿轮旋转杆9通过连接齿轮92与齿轮旋转铰链5旋转连接，齿轮旋转杆9通过旋转圆杆91与连接孔10固定连接，通过旋转圆杆91旋转，带动连接齿轮92旋转，使得连接齿轮92与齿轮体54旋转之后，就会带动旋转铝合金框3旋转，达到自动开关旋转铝合金框3的目的。
进一步，固定台7长度、宽度和高度分别设置为一百二十厘米、十厘米和十厘米，固定台7中间内部位置处和左侧内部位置处分别设置有中间处理器和伺服电机，且伺服电机通过信号线与中间处理器电信连接，为了更好地进行智能控制的工作，从而带动旋转圆杆91旋转。
进一步，智能接收器6前端位置处分别设置有红外线接收器、电源显示灯和警报灯，智能接收器6通过固定螺母与固定台7固定连接，为了更好地接受红外线信号，从而更好地输入信号和工作状态。
进一步，外铝合金框1的长度和高度分别设置为一百二十厘米和一米，外铝合金框1中间靠左侧位置处设置有分割板，外铝合金框1通过分割板分割两个固定空间，且左侧固定空间的长度是右侧固定空间长度的三分之一，通过分割板，为了更好地分割出两个固定空间，同时固定二号智能玻璃8和旋转铝合金框3，也为了更好地通风。
进一步，一号智能玻璃4的长度的高度分别设置为三十厘米和六十厘米，一号智能玻璃4通过密封胶水与旋转铝合金框3固定连接，为了更好地进行固定安装，同时也为了更好地进行密封工作。
进一步，二号智能玻璃8的长度的高度分别设置为六十厘米和八十厘米，二号智能玻璃8通过密封胶水与外铝合金框1固定连接，为了更好地进行固定安装，同时也为了更好地进行密封工作。
本实用新型的中央处理器的工作原理及使用流程：CPU从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码。它把指令分解成一系列的微操作，然后发出各种控制命令，执行微操作系列，从而完成一条指令的执行。指令是计算机规定执行操作的类型和操作数的基本命令。指令是由一个字节或者多个字节组成，其中包括操作码字段、一个或多个有关操作数地址的字段以及一些表征机器状态的状态字以及特征码。有的指令中也直接包含操作数本身。第一阶段，提取，从存储器或高速缓冲存储器中检索指令(为数值或一系列数值)。由程序计数器(ProgramCounter)指定存储器的位置。(程序计数器保存供识别程序位置的数值。换言之，程序计数器记录了CPU在程序里的踪迹。)。CPU根据存储器提取到的指令来决定其执行行为。在解码阶段，指令被拆解为有意义的片段。根据CPU的指令集架构(ISA)定义将数值解译为指令。一部分的指令数值为运算码(Opcode)，其指示要进行哪些运算。其它的数值通常供给指令必要的信息，诸如一个加法(Addition)运算的运算目标。在提取和解码阶段之后，紧接着进入执行阶段。该阶段中，连接到各种能够进行所需运算的CPU部件。最终阶段，写回，以一定格式将执行阶段的结果简单的写回。运算结果经常被写进CPU内部的暂存器，以供随后指令快速存取。在其它案例中，运算结果可能写进速度较慢，但容量较大且较便宜的主记忆体中。某些类型的指令会操作程序计数器，而不直接产生结果。这些一般称作“跳转”(Jumps)，并在程式中带来循环行为、条件性执行(透过条件跳转)和函式。许多指令会改变标志暂存器的状态位元。这些标志可用来影响程式行为，缘由于它们时常显出各种运算结果。例如，以一个“比较”指令判断两个值大小，根据比较结果在标志暂存器上设置一个数值。这个标志可借由随后跳转指令来决定程式动向。在执行指令并写回结果之后，程序计数器值会递增，反覆整个过程，下一个指令周期正常的提取下一个顺序指令。
本实用新型的工作原理及使用流程：本实用新型安装好过后，工作人员先将整个新型智能家用窗户与外部的固定体固定连接之后，通过遥控器和收集智能遥控进行操作，因为固定台7内部的伺服电机的型号、中央处理器的型号和红外接受器的型号的分别设置为MSMA011C、酷睿i5和HS0038B红外接受二极管，所以当红外接受器接收到信号之后，将信号输入到中央处理器内部进行处理，在中央处理器会将处理的信号通过电源信号线输输入到伺服电机内部，这时候伺服电机就会进行工作，带动旋转圆杆91旋转，从而带动旋转圆杆91上下两侧外壁的连接齿轮92旋转，当连接齿轮92旋转时就会与固定旋转柱53中间位置处齿轮体54旋转移动，这样就会带动旋转铝合金框3旋转，此时固定旋转柱53上下两端的圆弧旋转柱55就会进行旋转，使得旋转铝合金框3带动一号智能玻璃4旋转，这样就会让旋转铝合金框3与外铝合金框1左侧的固定空间分开，使得外部的新鲜空气通过外铝合金框1左侧的固定空间进入用户的房子的内部空间，同时通过外铝合金框1左侧的固定空间使得用户的房子的内部空间浑浊的空气可以排出，这就是整个新型智能家用窗户的工作流程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
