技术领域
本实用新型涉及一种散热底座，具体是一种通讯器材用散热底座。
背景技术
通讯器材在使用的过程中，一部分电能转化为热能，使得通讯器材的温度升高，若不增加散热措施及时散热，温度过高将会损坏通讯器材,通讯器材散热的好坏将直接影响到器材使用的稳定性及工作情况，从而通讯器材必须放置入散热底座中进行使用。
现有的散热底座单一的散热效率低下，没有良好的散热能力，现有的散热底座不能很好的调节其高度。因此，本领域技术人员提供了一种通讯器材用散热底座，以解决上述背景技术中提出的问题。
发明内容
本实用新型的目的在于提供一种通讯器材用散热底座，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种通讯器材用散热底座，包括放置板，所述放置板内壁两侧均焊接有衔接块，所述衔接块上端固定连接有压缩弹簧，所述压缩弹簧上端固定连接有支撑板，所述支撑板中心镶嵌有散热片，所述放置板两侧内部开设有螺纹孔洞，所述螺纹孔洞内部螺纹连接有螺纹杆，所述螺纹杆底端焊接有支撑底盘，所述支撑底盘周侧面螺纹连接有螺母，所述放置板一侧焊接有箱体，所述放置板另一侧焊接有水箱，所述水箱内部放置有水泵，所述水泵一侧固定安装有一号水管，所述箱体下端固定安装有二号水管，所述放置板底部嵌入有一组风扇。
作为本实用新型进一步的方案：所述箱体内部设置有换热器和水冷块，所述换热器和水冷块均与二号水管固定连接，所述二号水管的一端与水箱连接。
作为本实用新型再进一步的方案：所述风扇内部中心转动连接有旋转轴，所述旋转轴周侧面焊接有若干片扇叶，所述旋转轴下端固定安装有小型旋转电机。
作为本实用新型再进一步的方案：所述水泵、小型旋转电机、换热器、水冷块，一侧均设置有电源线，所述电源线的输出端与水泵、小型旋转电机、换热器、水冷块的输入端电性连接。
作为本实用新型再进一步的方案：所述放置板内部上方贯穿有一号旋转杆，所述一号旋转杆一端焊接有旋转把手，所述一号旋转杆另一端转动连接有连接块。
作为本实用新型再进一步的方案：所述连接块一侧焊接有衔接框，所述衔接框内部贯穿有二号旋转杆，所述二号旋转杆周侧面转动连接有滚轮。
与现有技术相比，本实用新型的有益效果是：
1、通过设计有风扇、一号水管、散热片，从而当通讯器材工作时产生的热量将会通过其散热片热传导入散热片中，水泵将会持续将水箱中的水通过二号水管中的冷却液体抽入箱体中的水冷块中，液体通过水冷块进入到换热器中，从而再通过其水泵抽水产生的水压流入一号水管中，最后进入到水箱中，完成一个循环过程，当小型旋转电机开始旋转时，将会带动其旋转轴进行旋转，从而旋转轴带动其扇叶进行旋转，可通过扇叶的旋转将其风吹入其放置板内部，并通过一号水管，将其一号水管散发的冷气吹入其散热片中，当散热片通过自行导热散热时还可通过冷风进行散热，从而可更高效的进行散热。
2、通过设计有螺纹杆、支撑底盘、螺母，工作人员还可通过旋转其支撑底盘带动螺纹杆在其螺纹孔洞中进行旋转，最后需要将螺母旋转至放置板底部与其放置板贴合进行固定，从而可方便调节其装置高度。
附图说明

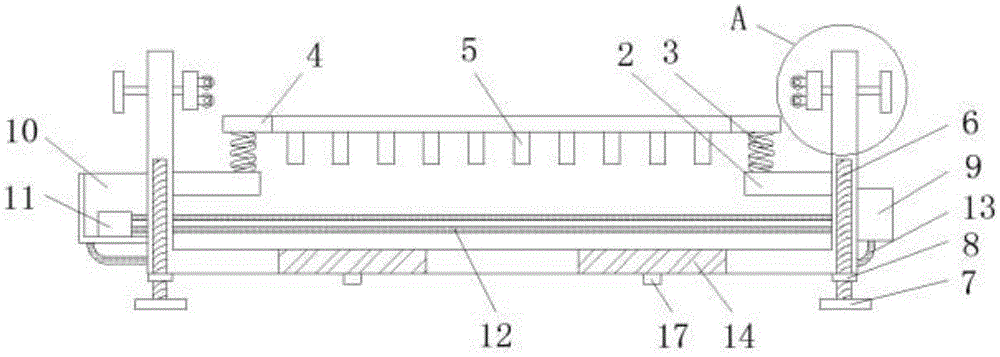

图1为一种通讯器材用散热底座的结构示意图。
图2为一种通讯器材用散热底座中图1中A处的放大图。
图3为一种通讯器材用散热底座中风扇的结构示意图。
图4为一种通讯器材用散热底座中螺纹杆的结构示意图。
图中：1-放置板、2-衔接块、3-压缩弹簧、4-支撑板、5-散热片、6-螺纹杆、7-支撑底盘、8-螺母、9-箱体、10-水箱、11-水泵、12-一号水管、13-二号水管、14-风扇、15-旋转轴、16-扇叶、17-小型旋转电机、18-一号旋转杆、19-旋转把手、20-连接块、21-衔接框、22-二号旋转杆、23-滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种通讯器材用散热底座，包括放置板1，所述放置板1内壁两侧均焊接有衔接块2，所述衔接块2上端固定连接有压缩弹簧3，所述压缩弹簧3上端固定连接有支撑板4，所述支撑板4中心镶嵌有散热片5，所述放置板1两侧内部开设有螺纹孔洞，所述螺纹孔洞内部螺纹连接有螺纹杆6，所述螺纹杆6底端焊接有支撑底盘7，所述支撑底盘7周侧面螺纹连接有螺母8，所述放置板1一侧焊接有箱体9，所述放置板1另一侧焊接有水箱10，所述水箱10内部放置有水泵11，所述水泵11一侧固定安装有一号水管12，所述箱体9下端固定安装有二号水管13，所述放置板1底部嵌入有一组风扇14。
所述箱体9内部设置有换热器和水冷块，所述换热器和水冷块均与二号水管13固定连接，所述二号水管13的一端与水箱10连接。
所述风扇14内部中心转动连接有旋转轴15，所述旋转轴15周侧面焊接有若干片扇叶16，所述旋转轴15下端固定安装有小型旋转电机17。
所述水泵11、小型旋转电机17、换热器、水冷块，一侧均设置有电源线，所述电源线的输出端与水泵11、小型旋转电机17、换热器、水冷块的输入端电性连接。
所述放置板1内部上方贯穿有一号旋转杆18，所述一号旋转杆18一端焊接有旋转把手19，所述一号旋转杆18另一端转动连接有连接块20。
所述连接块20一侧焊接有衔接框21，所述衔接框21内部贯穿有二号旋转杆22，所述二号旋转杆22周侧面转动连接有滚轮23。
本实用新型的工作原理是：
工作人员可将其通讯器材放置入支撑板4上，从而与散热片5产生贴合，压缩弹簧3将受力产生形变，再通过手动旋转其旋转把手19，从而旋转把手19带动其一号旋转杆18进行旋转，一号旋转杆18在连接块20中进行旋转，从而对其连接块20产生抵压，滚轮23碰触通讯器材后在其衔接框21中进行旋转，从而可对其通讯器材进行限位，工作人员还可通过旋转其支撑底盘7带动螺纹杆6在其螺纹孔洞中进行旋转，最后需要将螺母8旋转至放置板1底部与其放置板1贴合进行固定，从而可方便调节其装置高度，当通讯器材工作时产生的热量将会通过其散热片5热传导入散热片5中，散热片5为铜材质构件，当将电源线通电后水泵11、小型旋转电机17、换热器、水冷块，将会开始运作，水泵11将会持续将水箱10中的水通过二号水管13中的冷却液体抽入箱体9中的水冷块中，液体通过水冷块进入到换热器中，从而再通过其水泵11抽水产生的水压流入一号水管12中，最后进入到水箱10中，完成一个循环过程，当小型旋转电机17开始旋转时，将会带动其旋转轴15进行旋转，从而旋转轴15带动其扇叶16进行旋转，可通过扇叶16的旋转将其风吹入其放置板1内部，并通过一号水管12，将其一号水管12散发的冷气吹入其散热片5中，当散热片5通过自行导热散热时还可通过冷风进行散热，从而可更高效的进行散热。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
