技术领域
本实用新型涉及光缆技术领域，具体为一种耐低温型光缆。
背景技术
随着通信行业的快速发展，光缆的使用越来越广泛，光缆主要由缆芯和保护套组成，缆芯用于传输光信号，保护套对缆芯起到保护作用，缆芯即可单独使用也可多个缆芯组合在一起使用，光缆是由缆芯经过一系列的加工工艺而形成的线缆。
光缆在使用时，虽然光缆上的保护套和缆芯上的绝缘层对缆芯起到保护作用，但是在零下二十至零下四十度的低温环境使用光缆时，保护套和绝缘层受到低温影响容易变硬，变硬后容易脆化，影响光缆的使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种耐低温型光缆，解决了光缆在低温环境使用时容易脆化，影响光缆使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种耐低温型光缆，包括保护套和缆芯，所述缆芯位于保护套的内部，所述保护套的内壁与加强件的表面固定连接，所述加强件的内壁与外保温层的表面固定连接，所述外保温层的内壁与套管的表面固定连接，所述套管的内部开设有空腔，所述套管的内壁与内保温层的表面固定连接，所述内保温层的内壁与加强筋的表面固定连接，所述缆芯的表面活动套接有弹性管，所述弹性管的表面固定套接有保温套，所述套管固定套接在保温套的表面。
优选的，所述弹性管的内壁与圆环的表面固定连接，所述圆环的内壁与缆芯的表面固定连接。
优选的，所述弹性管和套管均为硅橡胶管。
优选的，所述加强件为钢丝网，所述加强筋为钢丝绳。
优选的，所述空腔和弹性管的内部均填充有耐低温填充膏。
优选的，所述外保温层、内保温层和保温套均为橡塑保温管。
(三)有益效果
本实用新型提供了一种耐低温型光缆，具备以下有益效果：
本实用新型通过设置外保温层、内保温层、保温套、套管和弹性管，在使用时，外保温层对光缆整体进行保温，内保温层将热量存留在光缆的内部，保温套套在缆芯上，对缆芯单独进行保温，套管、保护套和弹性管均由硅橡胶制成，耐低温能力高，使光缆在低温环境下也可具备弹性，不会脆化，光缆在低温环境使用时，外保温层、内保温层和保温套对光缆进行保温，套管、保护套和弹性管均由硅橡胶制成，使光缆在低温环境下也可具备弹性，不会脆化，达到了提高光缆耐低温能力的效果，解决了光缆在低温环境使用时容易脆化，影响光缆使用的问题。
附图说明

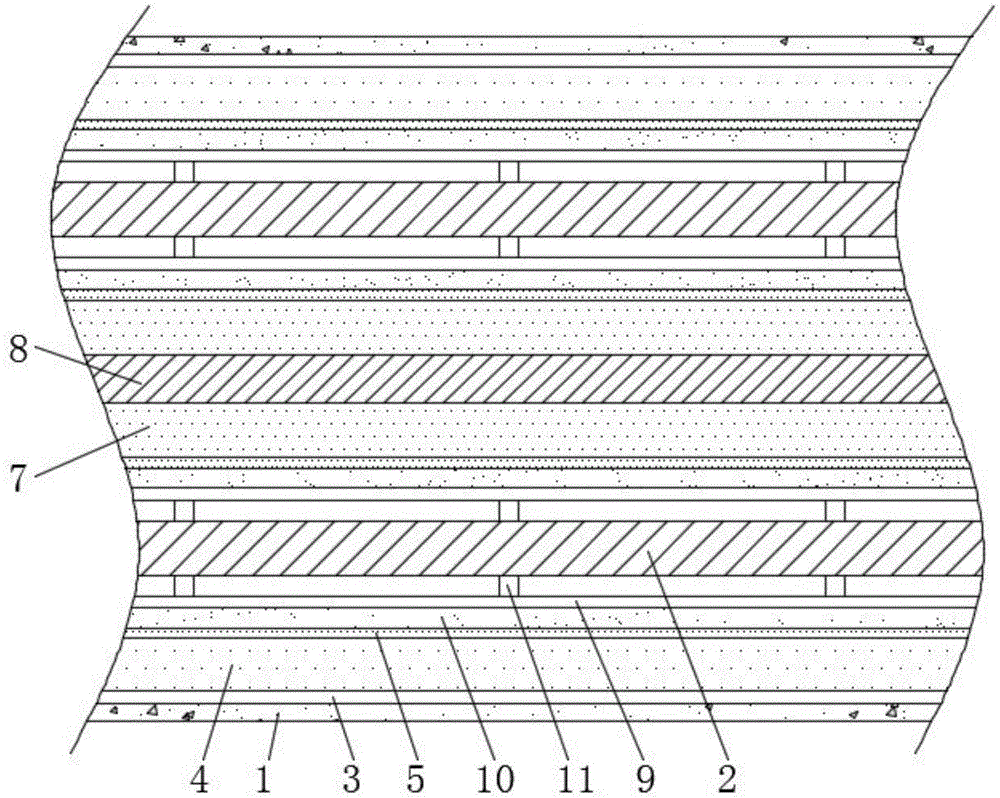

图1为本实用新型整体结构示意图；
图2为本实用新型圆环位置处左剖图。
图中：1、保护套；2、缆芯；3、加强件；4、外保温层；5、套管；6、空腔；7、内保温层；8、加强筋；9、弹性管；10、保温套；11、圆环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-2所示，本实用新型提供一种技术方案：一种耐低温型光缆，包括保护套1和缆芯2，保护套1采用硅橡胶材料制成，耐低温能力高，在低温环境下仍具备弹性，缆芯2位于保护套1的内部，保护套1的内壁与加强件3的表面固定连接，加强件3为钢丝网，提高光缆的整体结构强度，加强件3的内壁与外保温层4的表面固定连接，外保温层4、内保温层7和保温套10均采用橡塑材料制成橡塑保温管，其内具有大量的孔隙，可将热量存留在孔隙中对光缆进行保温，热量的来源可为温度的升高和太阳的照射等，外保温层4的内壁与套管5的表面固定连接，套管5和弹性管9均采用硅橡胶制成，使套管5和弹性管9在零下二十至零下四十度时仍具备弹性，不会脆化，套管5的内部开设有空腔6，空腔6位于相邻两个保温套10之间，套管5的内壁与内保温层7的表面固定连接，内保温层7的内壁与加强筋8的表面固定连接，缆芯2的表面活动套接有弹性管9，弹性管9的表面固定套接有保温套10，套管5固定套接在保温套10的表面。
作为本实用新型的一种技术优化方案，弹性管9的内壁与圆环11的表面固定连接，圆环11的内壁与缆芯2的表面固定连接，圆环11对缆芯2起到支撑作用，防止缆芯2在弹性管9中随意移动。
作为本实用新型的一种技术优化方案，弹性管9和套管5均为硅橡胶管，使弹性管9和套管5在低温环境下仍具备弹性，提高光缆的耐低温能力。
作为本实用新型的一种技术优化方案，加强件3为钢丝网，加强筋8为钢丝绳，加强件3提高光缆的整体结构强度，加强筋8提高光缆的抗拉能力。
作为本实用新型的一种技术优化方案，空腔6和弹性管9的内部均填充有耐低温填充膏，耐低温填充膏主要由硅油、胶凝剂和抗氧剂支撑，具有较高的耐低温能力，耐低温填充膏在光缆发生形变时能缓冲部分形变产生的作用力。
作为本实用新型的一种技术优化方案，外保温层4、内保温层7和保温套10均为橡塑保温管，橡塑保温管对光缆进行保温，提高光缆的保温能力。
在使用时，随着温度的升高，热量会存留在光缆的外保温层4、内保温层7和保温套10中，外保温层4、内保温层7和保温套10均由橡塑保温管制成，热量可存留在其内的孔隙中，外保温层4对光缆的整体进行保温，内保温层7将热量存留在光缆的内部，保温套10套在缆芯2上，对缆芯2单独进行保温，外保温层4、内保温层7和保温套10中的热量抵抗低温，提高光缆的保温能力，套管5、保护套1和弹性管9均采用硅橡胶材料制成，耐低温能力高，使光缆在低温环境下也可具备弹性，不会脆化，从而提高光缆的耐低温能力，加强件3为钢丝网，提高光缆的整体结构强度，加强筋8为钢丝绳，提高光缆的抗拉强度，弹性管9内和套管5的空腔6中均填充有耐低温填充膏，使光缆在发生形变时，耐低温填充膏跟随发生形变，发生形变的作用力经过耐低温填充膏的缓冲后再传递到缆芯2上，提高缆芯2的抗形变能力，圆环11用于缆芯2和弹性管9的连接，圆环11对缆芯2起到支撑作用，防止缆芯2在弹性管9中随意移动，光缆在弯曲时空腔6会产生形变，使光缆在弯曲时减少作用在缆芯2上弯曲作用力，光缆在低温环境使用时，外保温层4、内保温层7和保温套10对光缆进行保温，套管5、保护套1和弹性管9均由硅橡胶制成，使光缆在低温环境下也可具备弹性，不会脆化，达到了提高光缆耐低温能力的效果，从而减少低温环境对光缆的影响。
综上可得，本实用新型通过设置外保温层4、内保温层7、保温套10、套管5和弹性管9，解决了光缆在低温环境使用时容易脆化，影响光缆使用的问题。
需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
