技术领域
本实用新型涉及花卉种植技术领域，具体为一种花卉种植用遮光装置。
背景技术
随着人们生活水平的提高，人们越来越喜欢在家里养护一些花草，不仅能净化室内的空气环境，也能提高人们的身心享受，还能体现出人们的自身修养，人们种植的花草多为自己购买，也有亲友赠送，但无论是自己购买还是亲友赠送，这些花草都寄托了人们很多的情感，人们都会很细心的照顾它们，在炎热的夏季，强烈的太阳光会对花卉产生巨大的伤害，从而造成了花卉的枯萎甚至死亡，为此，我们提出一种花卉种植用遮光装置。
实用新型内容
本实用新型的目的在于提供一种花卉种植用遮光装置，具备可对太阳光进行遮挡的优点，解决了在炎热的夏季，强烈的太阳光会对花卉产生巨大的伤害，从而造成了花卉的枯萎甚至死亡的问题。
为实现上述目的，本实用新型提供如下技术方案：一种花卉种植用遮光装置，包括第一安装板和遮阳板安装座，所述第一安装板顶部的左端通过轴承活动连接有支撑杆，且轴承的顶端固定连接有套筒，套筒左侧的中端螺纹连接有紧固螺丝，所述支撑杆的顶端固定连接有第一支撑板，且第一支撑板顶部的左右两端均固定连接有电动伸缩杆，所述电动伸缩杆的顶端固定连接有第二支撑板，且第二支撑板的左侧固定连接有夹板，所述夹板正表面的左端固定安装有电机，且电机的输出轴固定连接有转轴，转轴的外表面固定连接有凸起，所述遮阳板安装座内表面的上端固定连接有第三遮阳板，遮阳板安装座内表面的中端开设有第一滑槽，且第一滑槽的内腔滑动连接有第一遮阳板，所述遮阳板安装座内腔的下端开设有第二滑槽，且第二滑槽的内腔滑动连接有第二遮阳板，所述遮阳板安装座右侧的中端固定连接有第二安装板，第二安装板内腔的中端开设有卡槽，第二安装板的内腔且位于卡槽的外侧开设有第二安装孔，所述卡槽的内腔插接有转轴，且凸起卡接于卡槽的内腔中。
优选的，所述第一安装板为“L”型结构，且第一安装板的内表面开设有第一安装孔。
优选的，所述夹板右侧的前后两端均通过加强筋与第二支撑板顶部的右端固定连接。
优选的，所述第一遮阳板和第二遮阳板正面的中端均固定安装有把手，且把手的外表面套接有橡胶套。
与现有技术相比，本实用新型的有益效果如下：
本实用新型设置了遮阳板安装座、第三遮阳板、第一滑槽、第一遮阳板、第二滑槽和第二遮阳板，人们可根据需要将第一遮阳板从第一滑槽内抽出，或将第二遮阳板从第二滑槽内抽出，从而实现对不同面积的花卉进行遮阳的需求，在第一安装板顶部的左端通过轴承活动连接了支撑杆，并通过套筒和紧固螺丝的作用，当人们需要对遮阳板安装座进行水平方向的调节时，将紧固螺丝拧松，然后转动第一支撑板，当遮阳板安装座调节完成后，再将紧固螺丝拧紧即可，满足了对不同位置花卉进行遮阳的需求，设置了电动伸缩杆，当人们需要对遮阳板安装座的高度进行调节时，通过外置控制器控制电动伸缩杆的伸长或收缩即可，同时通过夹板、电机、转轴、凸起、第二安装板、卡槽和第二安装孔的作用，当人们需要对遮阳板安装座进行倾斜角度的调节时，通过外置控制器控制电机转动，电机在转动的同时带动转轴转动，转轴在转动的同时带动第二安装板转动，从而实现对遮阳板安装座进行倾斜角度调节的需求，通过以上结构的配合，解决了在炎热的夏季，强烈的太阳光会对花卉产生巨大的伤害，从而造成了花卉的枯萎甚至死亡的问题。
附图说明

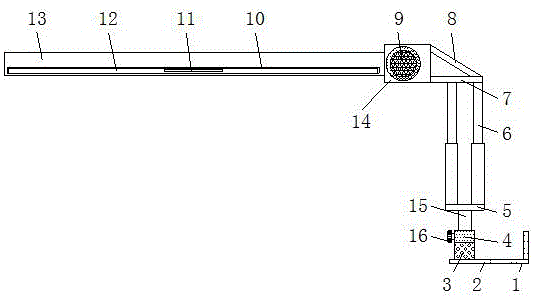

图1为本实用新型结构示意图；
图2为本实用新型第一遮阳板结构示意图；
图3为本实用新型转轴结构示意图；
图4为本实用新型夹板结构示意图。
图中：1第一安装板、2第一安装孔、3轴承、4套筒、5第一支撑板、6电动伸缩杆、7第二支撑板、8加强筋、9电机、10第二滑槽、11把手、12第二遮阳板、13遮阳板安装座、14夹板、15支撑杆、16紧固螺丝、17第二安装板、18第二安装孔、19卡槽、20第一滑槽、21第一遮阳板、22第三遮阳板、23凸起、24转轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种花卉种植用遮光装置，包括第一安装板1和遮阳板安装座13，第一安装板1为“L”型结构，且第一安装板1的内表面开设有第一安装孔2，第一安装板1顶部的左端通过轴承3活动连接有支撑杆15，且轴承3的顶端固定连接有套筒4，套筒4左侧的中端螺纹连接有紧固螺丝16，当人们需要对遮阳板安装座13进行水平方向的调节时，将紧固螺丝16拧松，然后转动第一支撑板5，当遮阳板安装座13调节完成后，再将紧固螺丝16拧紧即可，满足了对不同位置花卉进行遮阳的需求，支撑杆15的顶端固定连接有第一支撑板5，且第一支撑板5顶部的左右两端均固定连接有电动伸缩杆6，当人们需要对遮阳板安装座13的高度进行调节时，通过外置控制器控制电动伸缩杆6的伸长或收缩即可，电动伸缩杆6的顶端固定连接有第二支撑板7，且第二支撑板7的左侧固定连接有夹板14，夹板14右侧的前后两端均通过加强筋8与第二支撑板7顶部的右端固定连接，夹板14正表面的左端固定安装有电机9，且电机9的输出轴固定连接有转轴24，转轴24的外表面固定连接有凸起23，遮阳板安装座13内表面的上端固定连接有第三遮阳板22，遮阳板安装座13内表面的中端开设有第一滑槽20，且第一滑槽20的内腔滑动连接有第一遮阳板21，遮阳板安装座13内腔的下端开设有第二滑槽10，且第二滑槽10的内腔滑动连接有第二遮阳板12，人们可根据需要将第一遮阳板21从第一滑槽20内抽出，或将第二遮阳板12从第二滑槽10内抽出，从而实现对不同面积的花卉进行遮阳的需求，第一遮阳板21和第二遮阳板12正面的中端均固定安装有把手11，且把手11的外表面套接有橡胶套，遮阳板安装座13右侧的中端固定连接有第二安装板17，第二安装板17内腔的中端开设有卡槽19，第二安装板17的内腔且位于卡槽19的外侧开设有第二安装孔18，卡槽19的内腔插接有转轴24，且凸起23卡接于卡槽19的内腔中，当人们需要对遮阳板安装座13进行倾斜角度的调节时，通过外置控制器控制电机9转动，电机9在转动的同时带动转轴24转动，转轴24在转动的同时带动第二安装板17转动，从而实现对遮阳板安装座13进行倾斜角度调节的需求。
使用时，将本装置安装在墙壁或外置支撑架上，设置了遮阳板安装座13、第三遮阳板22、第一滑槽20、第一遮阳板21、第二滑槽10和第二遮阳板12，人们可根据需要将第一遮阳板21从第一滑槽20内抽出，或将第二遮阳板12从第二滑槽10内抽出，从而实现对不同面积的花卉进行遮阳的需求，在第一安装板1顶部的左端通过轴承3活动连接了支撑杆15，并通过套筒4和紧固螺丝16的作用，当人们需要对遮阳板安装座13进行水平方向的调节时，将紧固螺丝16拧松，然后转动第一支撑板5，当遮阳板安装座13调节完成后，再将紧固螺丝16拧紧即可，满足了对不同位置花卉进行遮阳的需求，设置了电动伸缩杆6，当人们需要对遮阳板安装座13的高度进行调节时，通过外置控制器控制电动伸缩杆6的伸长或收缩即可，同时通过夹板14、电机9、转轴24、凸起23、第二安装板17、卡槽19和第二安装孔18的作用，当人们需要对遮阳板安装座13进行倾斜角度的调节时，通过外置控制器控制电机9转动，电机9在转动的同时带动转轴24转动，转轴24在转动的同时带动第二安装板17转动，从而实现对遮阳板安装座13进行倾斜角度调节的需求，通过以上结构的配合，解决了在炎热的夏季，强烈的太阳光会对花卉产生巨大的伤害，从而造成了花卉的枯萎甚至死亡的问题。
综上所述：该花卉种植用遮光装置，通过遮阳板安装座13、第三遮阳板22、第一滑槽20、第一遮阳板21、第二滑槽10、第二遮阳板12、轴承3、支撑杆15、套筒4和紧固螺丝16以及电动伸缩杆6、夹板14、电机9、转轴24、凸起23、第二安装板17、卡槽19和第二安装孔18的作用，解决了在炎热的夏季，强烈的太阳光会对花卉产生巨大的伤害，从而造成了花卉的枯萎甚至死亡的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
