技术领域
本实用新型涉及电力设备技术领域，具体为一种安全性电力设备维修工具箱。
背景技术
电力设备顾名思义是一些电力输送或是转换使用的设备，电力设备在使用一段时间后要进行维修或是检修，避免电力设备发生危险，在维修的过程中工作人员需要携带工具箱，虽然目前市场上的工具箱的种类多种多样，但是还是存在一些不足之处，比如，传统的工具箱想要放置较多的维修工具需要设置成多层，但是多层的工具箱在打开时不方便对每层的工具进行拿取，影响工作人员的使用，因此我们便提出了安全性电力设备维修工具箱能够很好的解决以上问题。
实用新型内容
本实用新型的目的在于提供一种安全性电力设备维修工具箱，以解决上述背景技术提出的目前市场上传统的多层工具箱在打开后不方便对每层的工具进行拿取的问题。
为实现上述目的，本实用新型提供如下技术方案：一种安全性电力设备维修工具箱，包括箱体主体和滑槽，所述箱体主体的内部前后内壁均开设有滑槽，且滑槽的内部设置有滑块，所述箱体主体的内部设置有上放置槽，且上放置槽的下方设置有安装框，并且安装框的下方设置有横板，所述横板的底端固定有下放置槽，所述上放置槽和下放置槽的前后侧面均固定有滑块，所述上放置槽的底面和横板的上表面均固定有齿块，所述安装框的内部中间固定有转杆，且转杆的左侧设置有第一链条，并且转杆的右侧固定有第二链条，所述第一链条的左端内部设置有第一安装杆，且第一安装杆的外侧安装有第一推动齿轮，所述第二链条的右端内部设置有第二安装杆，且第二安装杆的外侧安装有第二推动齿轮，所述第一推动齿轮的上方和第二推动齿轮的下方均啮合有齿块，所述转杆的顶端连接有限位杆，且限位杆的底端连接有限位槽，并且限位槽的外侧固定有箱体主体。
优选的，所述上放置槽和下放置槽均通过滑块与箱体主体构成滑动结构，且上放置槽和下放置槽的外形尺寸相同，并且下放置槽宽度的五分之一等于横板的宽度。
优选的，所述安装框的内部为空心状，且安装框的上表面和下表面均为开口状。
优选的，所述第一推动齿轮的最高点高于第二推动齿轮的最高点，且第一推动齿轮的横向中心线与第二推动齿轮的横向中心线在同一平面上。
优选的，所述第一链条与第二链条均为倾斜状，且第一链条与第二链条处于平行状态。
优选的，所述限位杆与限位槽和转杆的连接方式均为螺纹连接，且限位槽等间距分布在箱体主体的前侧面。
与现有技术相比，本实用新型的有益效果是：该安全性电力设备维修工具箱能够同时将上放置槽和下放置槽向左和向右拉出打开，进而便于上放置槽和下放置槽交错打开，以便于对上放置槽和下放置槽内部的工具进行拿取，方便工作人员操作；
（1）设置有转杆，通过转杆的旋转带动第一链条和第二链条进行旋转，进而使得第一链条和第二链条同时带动第一安装杆和第二安装杆进行旋转，由此使得第一推动齿轮和第二推动齿轮进行旋转，因此通过第一推动齿轮和第二推动齿轮与齿块啮合旋转推动上放置槽和下放置槽进行移动打开，便于使用者拿取每层的工具；
（2）安装有限位槽和限位杆，限位槽和限位杆的连接方式为螺纹连接，进而通过限位杆与限位槽的连接便于对转杆进行固定，提高上放置槽和下放置槽放置位置的稳定性。
附图说明

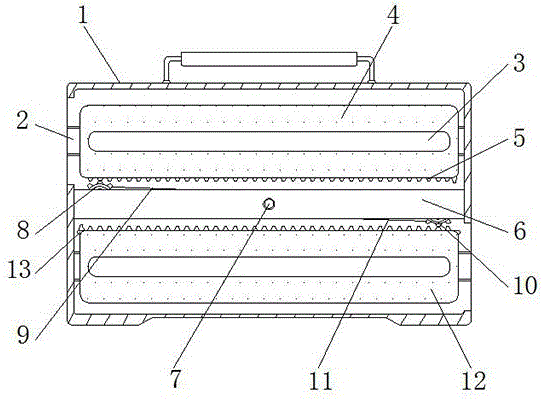

图1为本实用新型整体主剖视结构示意图；
图2为本实用新型上放置槽和下放置槽拉动结构示意图；
图3为本实用新型整体主视结构示意图；
图4为本实用新型安装框俯视结构示意图；
图5为本实用新型安装框主剖视结构示意图；
图6为本实用新型下放置槽俯视结构示意图。
图中：1、箱体主体；2、滑槽；3、滑块；4、上放置槽；5、齿块；6、安装框；7、转杆；8、第一推动齿轮；9、第一链条；10、第二推动齿轮；11、第二链条；12、下放置槽；13、横板；14、限位槽；15、限位杆；16、第一安装杆；17、第二安装杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种安全性电力设备维修工具箱，包括箱体主体1、滑槽2、滑块3、上放置槽4、齿块5、安装框6、转杆7、第一推动齿轮8、第一链条9、第二推动齿轮10、第二链条11、下放置槽12、横板13、限位槽14、限位杆15、第一安装杆16和第二安装杆17，箱体主体1的内部前后内壁均开设有滑槽2，且滑槽2的内部设置有滑块3，箱体主体1的内部设置有上放置槽4，且上放置槽4的下方设置有安装框6，并且安装框6的下方设置有横板13，横板13的底端固定有下放置槽12，上放置槽4和下放置槽12的前后侧面均固定有滑块3，上放置槽4的底面和横板13的上表面均固定有齿块5，安装框6的内部中间固定有转杆7，且转杆7的左侧设置有第一链条9，并且转杆7的右侧固定有第二链条11，第一链条9的左端内部设置有第一安装杆16，且第一安装杆16的外侧安装有第一推动齿轮8，第二链条11的右端内部设置有第二安装杆17，且第二安装杆17的外侧安装有第二推动齿轮10，第一推动齿轮8的上方和第二推动齿轮10的下方均啮合有齿块5，转杆7的顶端连接有限位杆15，且限位杆15的底端连接有限位槽14，并且限位槽14的外侧固定有箱体主体1；
上放置槽4和下放置槽12均通过滑块3与箱体主体1构成滑动结构，且上放置槽4和下放置槽12的外形尺寸相同，并且下放置槽12宽度的五分之一等于横板13的宽度，从而通过上放置槽4和下放置槽12的设置不仅便于对工具进行多层放置，还便于对工具进行拿取；
安装框6的内部为空心状，且安装框6的上表面和下表面均为开口状，从而便于倾斜的第一链条9与第二链条11进行旋转；
第一推动齿轮8的最高点高于第二推动齿轮10的最高点，且第一推动齿轮8的横向中心线与第二推动齿轮10的横向中心线在同一平面上，由此使得第一推动齿轮8和第二推动齿轮10很好的与2处齿块5啮合连接；
第一链条9与第二链条11均为倾斜状，且第一链条9与第二链条11处于平行状态，以便于第一链条9与第二链条11同时带动第一推动齿轮8和第二推动齿轮10进行旋转；
限位杆15与限位槽14和转杆7的连接方式均为螺纹连接，且限位槽14等间距分布在箱体主体1的前侧面，由此通过限位杆15与不同位置限位槽14的连接，便于对旋转后的转杆7进行固定。
工作原理：在使用该安全性电力设备维修工具箱时，首先，如附图3所示将整个装置移动到工作区域内，到达工作区域后当需要对整个装置进行使用时，这时，使用者将限位杆15与转杆7向外进行螺纹旋转，从而使得限位杆15与对应的限位槽14分离，接着将转杆7进行逆时针旋转，如附图1和附图4-5所示，转杆7在旋转的过程中带动外侧的第一链条9和第二链条11进行旋转，第一链条9带动第一安装杆16和第一推动齿轮8进行旋转，第二链条11带动第二安装杆17和第二推动齿轮10进行旋转，第一推动齿轮8在旋转的过程中推动上放置槽4底端的齿块5进行移动，从而使得上放置槽4向左移动通过箱体主体1左侧的开口状拉出，与此同时，上放置槽4前后外侧的滑块3在箱体主体1内壁的滑槽2内进行滑动，从而提高上放置槽4滑动的稳定性；
第二推动齿轮10在旋转的过程中推动下放置槽12上方横板13上表面的齿块5进行移动，从而使得下放置槽12向右移动通过箱体主体1右侧的开口状拉出，与此同时，下放置槽12前后两侧的滑块3在滑槽2内进行滑动，提高下放置槽12移动的稳定性，这时，如附图2所示，接着，上放置槽4和下放置槽12拉到一定位置后，停止转杆7的旋转，然后将转杆7顶端的限位杆15向内进行螺纹连接，使得限位杆15插进箱体主体1前侧面对应的限位槽14内进行固定，从而提高上放置槽4和下放置槽12放置的稳定性，接着，如附图6所示，通过左右两侧拉出的上放置槽4和下放置槽12以便于使用者很好的拿取工具，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
