技术领域
本实用新型涉及电热水壶生产技术领域，具体为一种电热水壶生产用喷漆装置。
背景技术
电热水壶是通过电力带动加热元件散发热量，使得电热水壶内的水沸腾，是常见的家用电器，在电热水壶的生产加工过程中，需要对其表面进行喷漆处理，然而现有的喷漆装置存在以下问题：
现有的喷漆装置，在对电热水壶表面进行喷漆处理时，不方便对其进行固定，容易导致电热水壶受喷漆设备冲击发生偏移影响喷涂效果，同时对电热水壶的喷漆不够均匀，不具备烘干功能。
针对上述问题，急需在原有喷漆装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种电热水壶生产用喷漆装置，以解决上述背景技术提出现有的喷漆装置不方便对电热水壶进行固定，同时喷涂不均匀的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电热水壶生产用喷漆装置，包括传送带和支架，所述传送带安装于底座的顶部，且传送带的上端面固定有安装座，所述安装座的顶部连接有导座，且导座的外侧焊接有对接块，所述导座的上端面开设有活动槽，且活动槽内通过弹簧连接有活动柱，并且活动柱的外侧固定有侧块，所述活动槽的内壁上预留有限位槽，且限位槽内轴连接有齿轮，所述齿轮与侧块之间啮合接触，且齿轮的一侧固定有限位杆，所述支架安装于底座的顶部边缘处，且支架的内壁上焊接有导杆，并且导杆的外侧固定有卡块，所述支架的内壁上分别安装有喷头和加热元件。
优选的，所述对接块关于导座的中心轴线等角度分布，且导座与安装座之间轴连接。
优选的，所述活动柱与活动槽之间滑动连接，且活动槽与导座之间共中心轴线。
优选的，所述限位杆为弧形结构设计，且限位杆与齿轮之间为焊接一体化结构。
优选的，所述卡块等间距分布于导杆上，且卡块与对接块之间相互啮合。
优选的，所述喷头等间距分布于支架的内壁上，且喷头和加热元件均关于支架的中心轴线对称设置有2组。
与现有技术相比，本实用新型的有益效果是：该电热水壶生产用喷漆装置，方便对电热水壶底部进行固定，同时使得电热水壶在传输的过程中，匀速转动，使得喷涂均匀，同时受热均匀，快速烘干。
1.通过设置的活动柱与活动槽之间滑动连接，方便活动柱受电热水壶的压力在活动槽内滑动，从而通过齿轮与侧块之间啮合接触带动齿轮和四个弧形结构的限位杆进行转动，通过四个限位杆对电热水壶底部进行固定操作；
2.通过设置的卡块与对接块之间相互啮合，同时导座与安装座之间轴连接，使得安装座在跟随传送带运行时，导座可以在卡块和对接块的作用下，围绕安装座进行转动，从而带动导座上的电热水壶进行转动，使其喷涂和受热均匀。
附图说明

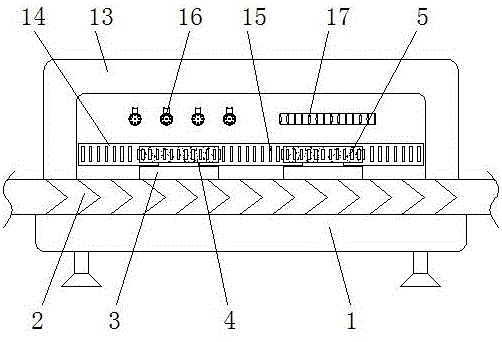

图1为本实用新型正剖结构示意图；
图2为本实用新型俯视结构示意图；
图3为本实用新型导座俯视结构示意图；
图4为本实用新型导座侧面结构示意图。
图中：1、底座；2、传送带；3、安装座；4、导座；5、对接块；6、活动槽；7、弹簧；8、活动柱；9、侧块；10、限位槽；11、齿轮；12、限位杆；13、支架；14、导杆；15、卡块；16、喷头；17、加热元件。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种电热水壶生产用喷漆装置，包括底座1、传送带2、安装座3、导座4、对接块5、活动槽6、弹簧7、活动柱8、侧块9、限位槽10、齿轮11、限位杆12、支架13、导杆14、卡块15、喷头16和加热元件17，传送带2安装于底座1的顶部，且传送带2的上端面固定有安装座3，安装座3的顶部连接有导座4，且导座4的外侧焊接有对接块5，导座4的上端面开设有活动槽6，且活动槽6内通过弹簧7连接有活动柱8，并且活动柱8的外侧固定有侧块9，活动槽6的内壁上预留有限位槽10，且限位槽10内轴连接有齿轮11，齿轮11与侧块9之间啮合接触，且齿轮11的一侧固定有限位杆12，支架13安装于底座1的顶部边缘处，且支架13的内壁上焊接有导杆14，并且导杆14的外侧固定有卡块15，支架13的内壁上分别安装有喷头16和加热元件17。
对接块5关于导座4的中心轴线等角度分布，且导座4与安装座3之间轴连接，卡块15等间距分布于导杆14上，且卡块15与对接块5之间相互啮合，使得安装座3在跟随传送带2移动时，卡块15与对接块5之间啮合接触，固定的卡块15可以带动导座4在安装座3上转动，从而可以实现导座4上电热水壶的自动转动。
活动柱8与活动槽6之间滑动连接，且活动槽6与导座4之间共中心轴线，使得活动柱8受电热水壶的压力可以在活动槽6内上下滑动，同时可以带动4个齿轮11和限位杆12的同步位移，保持齿轮11和限位杆12的稳定转动。
限位杆12为弧形结构设计，且限位杆12与齿轮11之间为焊接一体化结构，使得限位杆12可以在齿轮11的转动下向上移动，从而通过弧形结构的限位杆12将电热水壶的底部固定住。
喷头16等间距分布于支架13的内壁上，且喷头16和加热元件17均关于支架13的中心轴线对称设置有2组，使得该装置可以均匀的电热水壶进行喷涂，同时可以使得喷涂后的电热水壶受热均匀，快速烘干。
工作原理：在使用该电热水壶生产用喷漆装置时，如图1-4所示，首先将需要喷漆的电热水壶放置在导座4上的活动柱8内，活动柱8受电热水壶重力影响在活动槽6内向下滑动，活动柱8外侧的侧块9与齿轮11之间相互啮合，带动齿轮11和限位杆12在限位槽10内转动，从而可以通过4个限位杆12将电热水壶的底部夹取固定住，同时弹簧7的设置，方便将电热水壶取出时，活动柱8和限位杆12可以返回原位，待电热水壶放置完毕后，启动底座1上的传送带2，传送带2带动安装座3和导座4的运行，使其进入支架13内部，导座4外侧的对接块5与导杆14外侧的卡块15啮合接触，使得导座4可以围绕安装座3进行转动，同时外接喷漆设备，通过喷头16对旋转中的电热水壶进行均匀的喷涂，同时随着传送带2的运行，将喷漆后的电热水壶传送至加热元件17处，依旧旋转中的电热水壶受热均匀，提高其烘干效率，直至电热水壶被传送出支架13，工作人员对其进行收集，需要说明的是，喷头16和加热元件17以及外接的喷涂设备，为公知技术，在此不作赘述。
