技术领域
本实用新型涉及口红盒技术领域，尤其涉及一种具有喷雾功能的口红盒。
背景技术
口红包括唇膏、唇棒、唇彩、唇釉等，能让唇部红润有光泽，达到滋润、保护嘴唇，增加面部美感及修正嘴唇轮廓有衬托作用的一种产品，是女性必备的美容化妆品之一，可显出女性之性感、妩媚。口红需要口红盒来装取，现有的口红盒功能较为单一，只能用来装取口红使用，不能满足客户的需要。
现有的一些口红盒功能较为单一，不能满足客户的需要；为此，我们提出一种具有喷雾功能的口红盒来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的现有的一些口红盒功能较为单一，不能满足客户的需要等问题，而提出的一种具有喷雾功能的口红盒。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有喷雾功能的口红盒，包括口红盒本体，所述口红盒本体的下端设有与其配合设置的盒盖，所述口红盒本体的上端固定连接有储液管，且储液管中设有开口向上的储液腔，所述储液腔的开口处设有与配合设置的安装板，且安装板的侧壁设有与储液腔配合设置的密封机构，所述安装板的下端设有软管，且软管远离安装板的一端插设于储液腔中设置，所述安装板的一侧侧壁设有喷雾头，且安装板的上端设有与喷雾头配合设置的按钮，所述储液管的上端还设有与其配合设置的罩盖，所述储液管上设有与罩盖配合设置的固定机构。
优选的，所述连接机构包括环形橡胶塞，所述环形橡胶塞与安装板的侧壁固定连接，且储液管的上侧侧壁设有与环形橡胶塞配合设置的环形连接槽。
优选的，所述固定机构包括环形固定板，所述环形固定板与储液管的上端固定连接，所述罩盖的内壁开设有内螺纹，且环形固定板的侧壁开设有与内螺纹配合设置的外螺纹。
优选的，所述按钮的上端紧靠罩盖的上侧内壁设置。
优选的，所述口红盒本体直径大小和储液管直径大小以及罩盖的直径大小一致。
本实用新型的实施例提供的技术方案可以包括以下有益效果：
1、本实用新型操作简单，使用方便，通过在口红盒上设置一个可喷洒香水的装置，增加了口红盒的使用功能，使口红盒更加具有新颖性，迎合客户的需求。
2、按钮紧靠罩盖的上侧内壁设置，口红盒一般放置在口袋或者包包里，在使用行走时，会产生晃动，可能存在安装板与储液腔松动分离现象的发生，从而将其中的香水洒落，在按钮紧靠罩盖的上侧内壁时，罩盖会对按钮进行或支撑，可有效防止安装板与储液管的分离，口红盒本体直径大小和储液管直径大小以及罩盖的直径大小一致，使装置整体看起来更加美观，同时使用时，手感更好。
附图说明

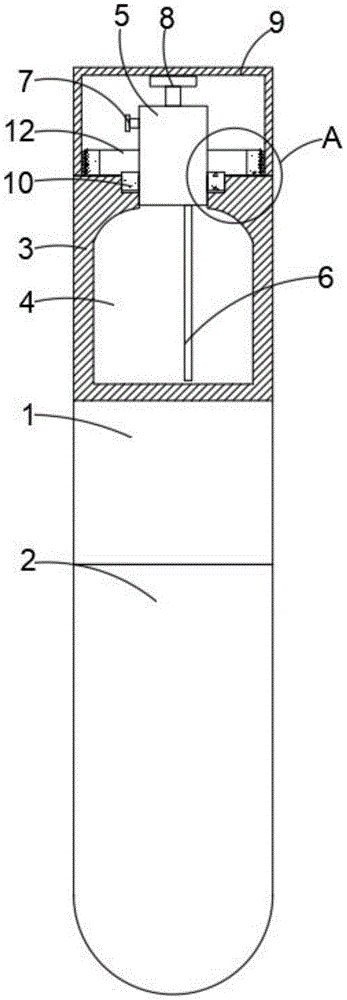

图1为本实用新型提出的一种具有喷雾功能的口红盒的结构示意图；
图2为图1中A处的结构示意图。
图中：1口红盒本体、2盒盖、3储液管、4储液腔、5安装板、6软管、7喷雾头、8按钮、9罩盖、10环形橡胶塞、11环形连接槽、12环形固定板、13内螺纹、14外螺纹。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种具有喷雾功能的口红盒，包括口红盒本体1，口红盒本体1的下端设有与其配合设置的盒盖2，口红盒本体1的上端固定连接有储液管3，且储液管3中设有开口向上的储液腔4，储液腔4的开口处设有与配合设置的安装板5，且安装板5的侧壁设有与储液腔4配合设置的密封机构，安装板5的下端设有软管6，且软管6远离安装板5的一端插设于储液腔4中设置，安装板5的一侧侧壁设有喷雾头7，且安装板5的上端设有与喷雾头7配合设置的按钮8，储液管3的上端还设有与其配合设置的罩盖9，储液管3上设有与罩盖9配合设置的固定机构；
需要说明的是，作为示例，本装置在使用过程中，储液腔4中装取有香水，取下盒盖2，即可使用口红，在需要喷洒香水时，旋出罩盖9，将喷雾头7对准需要喷洒香水的位置，按动按钮8，通过软管6将储液腔4中的香水吸出，再通过喷雾头7将香水喷洒出来，其中按动按钮8即可使香水从喷雾头7处喷洒出来为现有技术，为此不作过多赘，在储液腔4中的香水使用完后，可将安装板5取下，从储液腔4的开口处向里面灌存香水，装取完香水后，再将安装板5插进储液腔4的开口处即可，本装置通过在口红盒上设置一个可喷洒香水的装置，增加了口红盒的使用功能，使口红盒更加具有新颖性，迎合客户的需求，也可在储液腔4中存放防狼喷雾剂等；
其中，连接机构包括环形橡胶塞10，环形橡胶塞10与安装板5的侧壁固定连接，且储液管3的上侧侧壁设有与环形橡胶塞10配合设置的环形连接槽11；
需要说明的是，环形橡胶塞10卡在环形连接槽11中，对安装板5进行限位，同时可防止香水的漏出，储液腔4打开关闭更加方便快捷，便于向储液腔4中添加香水；
其中，固定机构包括环形固定板12，环形固定板12与储液管3的上端固定连接，罩盖9的内壁开设有内螺纹13，且环形固定板12的侧壁开设有与内螺纹13配合设置的外螺纹14；
需要说明的是，旋转罩盖9，在内螺纹13和外螺纹14的相互配合下，正向旋转罩盖9，即可使罩盖9与储液管3连接，反向转动罩盖9，即可使罩盖9与储液管3分离；
其中，按钮8的上端紧靠罩盖9的上侧内壁设置；
需要说明的是，按钮8紧靠罩盖9的上侧内壁设置，口红盒一般放置在口袋或者包包里，在使用行走时，会产生晃动，可能存在安装板5与储液腔4松动分离现象的发生，从而将其中的香水洒落，在按钮8紧靠罩盖9的上侧内壁时，罩盖9会对按钮8进行或支撑，可有效防止安装板5与储液管3的分离；
其中，口红盒本体1直径大小和储液管3直径大小以及罩盖9的直径大小一致；
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
