技术领域
本实用新型涉及PCB板技术领域，更具体地说，涉及一种层叠式PCB板。
背景技术
印制电路板(PCB线路板)，又称印刷电路板，是电子元器件电气连接的提供者，它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。
随着现代的电子产品电气特性日趋复杂以及由此带来的对供电、信号等的高要求，在生产工艺上受益人PCB板的层数越来越多，现有技术中，多层PCB板的固定方式复杂，且部分多层PCB板的焊接或者铜钉进行固定，然而此种固定方式，难免会出现金属颗粒进入电路板之间而引起PCB板的短路，从而使PCB板报废，进而影响PCB板的良品率；同时，部分多层PCB板散热不好，从而使得PCB板报废，中国实用新型公开号为CN206283719U公开了一种多层叠式的PCB板，其包括依次层叠的第一PCB板、第二PCB板和第三PCB板，所述第一PCB板上设置有第一绝缘层，所述第一PCB板和第二PCB板之间设置有第二绝缘层，所述第二PCB板和第三PCB板之间设置有第三绝缘层；所述第一PCB板、第二PCB和第三PCB板的侧面分别设置有第一扣柱、第二扣柱和第三扣柱，所述第二扣柱上铰接有用于与第一扣柱扣接的第一挂钩，所述第三扣柱上铰接有用于与第二扣柱扣接的第二挂钩；还包括多个贯穿所述第一绝缘层、第一PCB板、第二绝缘层、第二PCB板、第三绝缘层和第三PCB板的散热孔；所述散热孔均匀分布设置。
上述方案中一种多层叠式的PCB板虽然安装较为方便，相对于传统焊接和钢钉的连接方式对PCB板的影响较小，但是PCB板之间的稳定性较差，可能会影响到内部线路的工作，且仅仅依靠散热孔来散热在实际情况中是远远不够的。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种层叠式PCB板，它可以实现便于对多层PCB板进行组合安装，且有效提高PCB板的散热性。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种层叠式PCB板，包括层叠式PCB板，所述层叠式PCB板包括三块PCB板本体和设置于PCB板本体上下表面的绝缘介质层，所述PCB板本体左右两端均设有安装组件，所述安装组件包括连接块、固定块和插板，且固定块与绝缘介质层侧壁之间固定连接，所述连接块和插板分别固定连接于固定块上下两端，所述连接块上端开凿有与插板相匹配的收纳槽，所述插板前后两侧均设有定位插杆，所述插板开凿有与定位插杆相匹配的定位通孔，所述定位插杆远离插板的一端固定连接有拨动拉杆，所述拨动拉杆上端固定连接有滑环，所述固定块下端开凿有一对条形槽，且一对条形槽分别位于插板前后两侧，所述条形槽内固定连接有固定滑杆，且滑环套设于固定滑杆上，所述滑环和固定滑杆之间滑动连接，所述滑环远离插板一端与条形槽侧壁之间固定连接有压缩弹簧，所述连接块上同样开凿有一对与定位插杆相匹配的滑孔，且一对滑孔分别位于收纳槽前后两侧，所述滑孔与收纳槽相连通，所述PCB板本体和绝缘介质层均开凿有多个均匀分布的散热孔，可以实现便于对多层PCB板进行组合安装，且有效提高PCB板的散热性。
进一步的，所述滑环左右两端均固定连接有导向滑块，所述条形槽侧壁上开凿有一对与导向滑块相匹配的导向滑槽，且导向滑块与导向滑槽之间滑动连接，通过导向滑块与导向滑槽之间的配合可以有效提高滑环在固定滑杆上滑动时的稳定性，进而提高定位插杆插入滑孔和定位通孔时的准确性。
进一步的，所述绝缘介质层侧壁上涂有导热硅胶，便于引导绝缘介质层的热量向外界散发，减少囤积在绝缘介质层上的热量，所述固定块靠近绝缘介质层一端固定连接有第二绝缘层，保持固定块与绝缘介质层之间的电性绝缘。
进一步的，所述绝缘介质层前后两端均固定连接有导热板，所述导热板远离绝缘介质层一端固定连接有多个均匀分布的陶瓷导热柱，所述陶瓷导热柱上固定连接有多个均匀分布的散热鳍片，通过导热板来引导绝缘介质层上的热量向外界散发，陶瓷导热柱用于向外界散发热量，通过在陶瓷导热柱上设置多个散热鳍片来增大与外界的接触面积，进而提高散热效果。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本方案可以实现便于对多层PCB板进行组合安装，且有效提高PCB板的散热性。
(2)滑环左右两端均固定连接有导向滑块，条形槽侧壁上开凿有一对与导向滑块相匹配的导向滑槽，且导向滑块与导向滑槽之间滑动连接，通过导向滑块与导向滑槽之间的配合可以有效提高滑环在固定滑杆上滑动时的稳定性，进而提高定位插杆插入滑孔和定位通孔时的准确性。
(3)绝缘介质层侧壁上涂有导热硅胶，便于引导绝缘介质层的热量向外界散发，减少囤积在绝缘介质层上的热量，固定块靠近绝缘介质层一端固定连接有第二绝缘层，保持固定块与绝缘介质层之间的电性绝缘。
(4)绝缘介质层前后两端均固定连接有导热板，导热板远离绝缘介质层一端固定连接有多个均匀分布的陶瓷导热柱，陶瓷导热柱上固定连接有多个均匀分布的散热鳍片，通过导热板来引导绝缘介质层上的热量向外界散发，陶瓷导热柱用于向外界散发热量，通过在陶瓷导热柱上设置多个散热鳍片来增大与外界的接触面积，进而提高散热效果。
附图说明

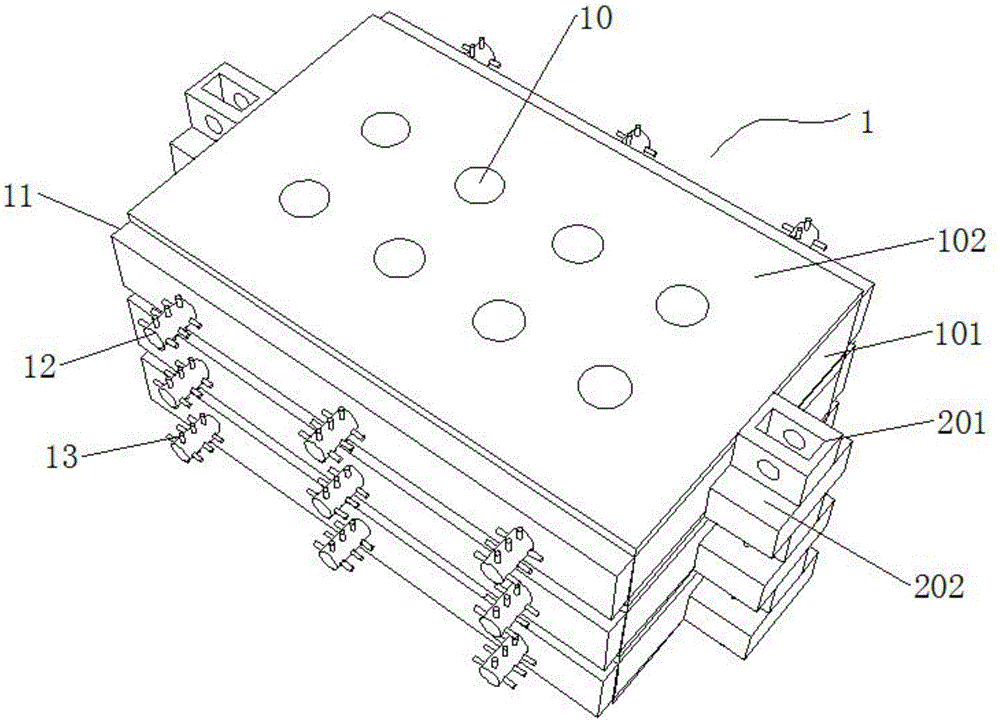

图1为本实用新型的结构示意图；
图2为本实用新型安装组件部分的结构示意图；
图3为本实用新型滑环部分的结构示意图；
图4为图3中A处的结构示意图。
图中标号说明：
1层叠式PCB板、101PCB板本体、102绝缘介质层、2安装组件、201连接块、202固定块、203插板、3定位插杆、4拨动拉杆、5定位通孔、6滑环、7固定滑杆、8压缩弹簧、9导向滑块、10散热孔、11导热板、12陶瓷导热柱、13散热鳍片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-4，一种层叠式PCB板，包括层叠式PCB板1，层叠式PCB板1包括三块PCB板本体101和设置于PCB板本体101上下表面的绝缘介质层102，绝缘介质层102为陶瓷材料制成，绝缘介质层102用于实现多块绝缘介质层102之间的电性绝缘，不易发生短路现象，有效提高安全性能，PCB板本体101左右两端均设有安装组件2，用于绝缘介质层102之间的安装，安装组件2包括连接块201、固定块202和插板203，且固定块202与绝缘介质层102侧壁之间固定连接，连接块201和插板203分别固定连接于固定块202上下两端，连接块201上端开凿有与插板203相匹配的收纳槽，插板203前后两侧均设有定位插杆3，用于定位固定，插板203开凿有与定位插杆3相匹配的定位通孔5，定位插杆3远离插板203的一端固定连接有拨动拉杆4，拨动拉杆4上端固定连接有滑环6，固定块202下端开凿有一对条形槽，且一对条形槽分别位于插板203前后两侧，条形槽内固定连接有固定滑杆7，且滑环6套设于固定滑杆7上，滑环6和固定滑杆7之间滑动连接，滑环6远离插板203一端与条形槽侧壁之间固定连接有压缩弹簧8，用于提供弹力推动滑环6复位，连接块201上同样开凿有一对与定位插杆3相匹配的滑孔，且一对滑孔分别位于收纳槽前后两侧，滑孔与收纳槽相连通，PCB板本体101和绝缘介质层102均开凿有多个均匀分布的散热孔10，散热孔10内涂覆有铜箔。
滑环6左右两端均固定连接有导向滑块9，条形槽侧壁上开凿有一对与导向滑块9相匹配的导向滑槽，且导向滑块9与导向滑槽之间滑动连接，通过导向滑块9与导向滑槽之间的配合可以有效提高滑环6在固定滑杆7上滑动时的稳定性，进而提高定位插杆3插入滑孔和定位通孔5时的准确性，绝缘介质层102侧壁上涂有导热硅胶，便于引导绝缘介质层102的热量向外界散发，减少囤积在绝缘介质层102上的热量，固定块202靠近绝缘介质层102一端固定连接有第二绝缘层，保持固定块202与绝缘介质层102之间的电性绝缘，绝缘介质层102前后两端均固定连接有导热板11，导热板11远离绝缘介质层102一端固定连接有多个均匀分布的陶瓷导热柱12，陶瓷导热柱12上固定连接有多个均匀分布的散热鳍片13，通过导热板11来引导绝缘介质层102上的热量向外界散发，陶瓷导热柱12用于向外界散发热量，通过在陶瓷导热柱12上设置多个散热鳍片13来增大与外界的接触面积，进而提高散热效果。
请参阅图1，对多块绝缘介质层102进行层叠安装时，对其两块绝缘介质层102，将上侧的绝缘介质层102左右两端的安装组件2对准下侧绝缘介质层102上的安装组件2，移动上侧安装组件2上的一对拨动拉杆4至定位插杆3从定位通孔5中移出后，将上侧安装组件2上的插板203插入到下侧安装组件2上的连接块201中，松开拨动拉杆4在压缩弹簧8的弹力下间接推动定位插杆3复位重新插入到定位通孔5中，此时一对安装组件2完成固定，进而实现一对绝缘介质层102之间的层叠安装，同理可实现多层绝缘介质层102的安装，且绝缘介质层102在工作时产生的热量，一部分从散热孔10中散发，一部分通过被导热板11引导至陶瓷导热柱12上散发到外界，与现有技术相比，可以实现便于对多层PCB板进行组合安装，且有效提高PCB板的散热性。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
