技术领域
本实用新型涉及医疗教学装置技术领域，尤其涉及一种使用方便的医学教学用展示架。
背景技术
医疗设备是指单独或者组合使用于人体的仪器、设备、器具、材料或者其他物品，也包括所需要的软件。对于人体体表及体内的治疗效果不是通过药理学、免疫学或者代谢的手段来获得，而是医疗器械产品起到了一定的辅助作用。在使用期间，旨在达到下列预期目的：对疾病的预防、诊断、治疗、监护和缓解；对损伤或者残疾的诊断、治疗、监护、缓解和补偿；对解剖或者生理过程的研究、替代和调节。但是在进行临床实践之前，需要对人体的构造清楚的了解，传统的人体模型只是固定在外面，不方便对学生进行讲解。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供了一种使用方便的医学教学用展示架，便于老师进行讲解，便于学生掌握人体构造特征。为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现。
一种使用方便的医学教学用展示架，包括柜体，所述柜体的后侧壁右侧铰接有柜门，所述柜门的底部固定连接有放置板，所述放置板的顶部通过转轴连接有旋转盘，所述旋转盘的顶部连接有人体模型，所述柜体的前侧壁底部左右对称连接有液压缸，所述液压缸的顶部连接有液压伸缩杆，所述液压伸缩杆的顶部连接有教学板，且教学板为空腔式结构，所述教学板的前侧壁嵌合安装有投影板，所述教学板的内腔底部插接有书写板，所述柜体的左侧壁顶部连接有电动推杆，所述电动推杆的前端部铰接有投影仪固定架，所述投影仪固定架的右端铰接有投影仪。
优选地，一种使用方便的医学教学用展示架中，所述柜体的底部四角连接有万向轮。
优选地，一种使用方便的医学教学用展示架中，所述放置板的底面高度高于柜体的内腔底部。
优选地，一种使用方便的医学教学用展示架中，所述教学板的前侧壁底部螺接有限位螺杆。
优选地，一种使用方便的医学教学用展示架中，所述书写板的底部连接有把手。
本实用新型的有益效果是：
本实用新型结构设计合理，通过转动旋转盘使得学生能够更好的观察人体模型的各部位，通过液压伸缩杆带动教学板升高，便于后排学生观察学习，通过启动投影仪将教学所用的图像资料投影在投影板上，通过书写板便于老师书写文字进行辅助讲解，从而达到实物、图片和文字三位一体的教学效果，便于学生掌握人体构造特征。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

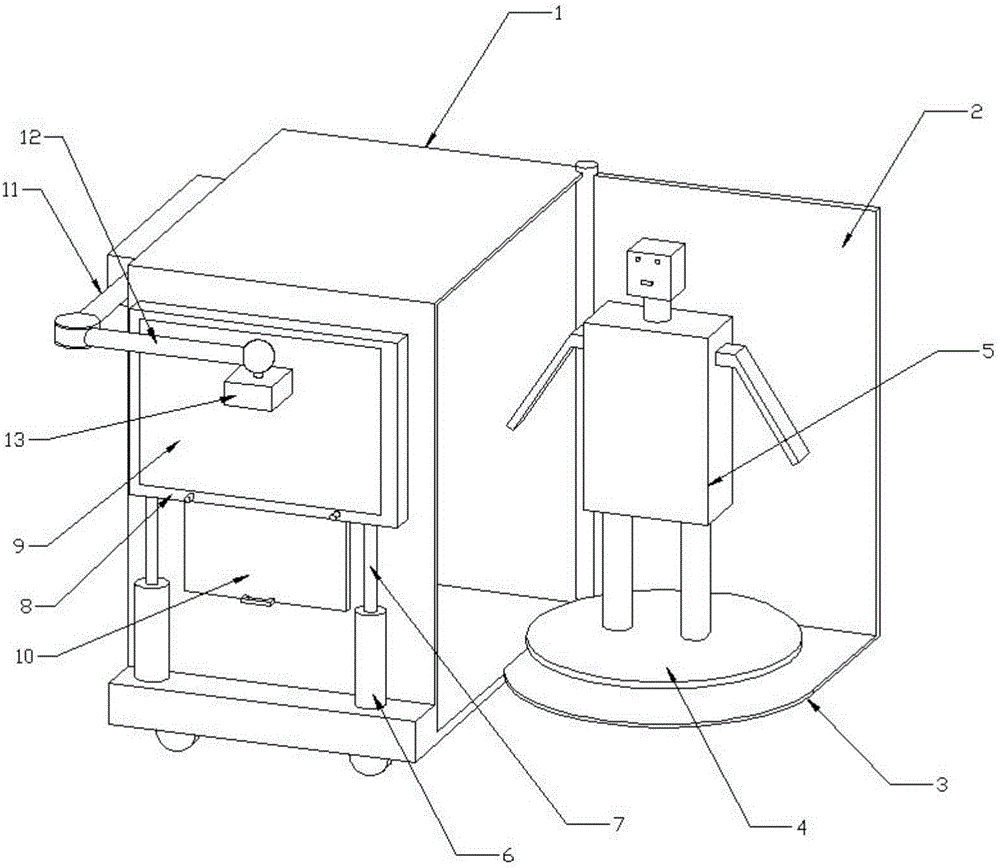

图1为本实用新型的整体结构示意；
图2为本实用新型教学板的剖面结构示意图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1～2所示，本实施例为一种使用方便的医学教学用展示架，包括柜体1，柜体1的后侧壁右侧铰接有柜门2，柜门2的底部固定连接有放置板3，放置板3的顶部通过转轴连接有旋转盘4，旋转盘4的顶部连接有人体模型5，柜体1的前侧壁底部左右对称连接有液压缸6，液压缸6的顶部连接有液压伸缩杆7，液压伸缩杆7的顶部连接有教学板8，且教学板8为空腔式结构，教学板8的前侧壁嵌合安装有投影板9，教学板8的内腔底部插接有书写板10，柜体1的左侧壁顶部连接有电动推杆11，电动推杆11的前端部铰接有投影仪固定架12，投影仪固定架12的右端铰接有投影仪13。
柜体1的底部四角连接有万向轮，便于对本装置进行移动，放置板3的底面高度高于柜体1的内腔底部，便于将人体模型5收纳至柜体1内腔进行保存，教学板8的前侧壁底部螺接有限位螺杆，便于对书写板10进行固定，书写板10的底部连接有把手，便于对书写板10进行抽拉。
本实用新型的一个实体实施方式为：
本装置在使用时，旋转柜门2，使得放置板3从柜体1的内腔转出，通过转动旋转盘4使得学生能够更好的观察人体模型5的各部位，启动液压缸6，使得液压伸缩杆7带动教学板8升高，便于后排学生观察学习，启动电动推杆11，使得投影仪固定架12伸出，调节投影仪13至适宜位置，通过电脑连接投影仪13，将教学所用的图像资料投影在投影板9上，从教学板8底部抽出书写板10，便于老师书写文字进行辅助讲解，从而达到实物、图片和文字三位一体的教学效果，便于学生掌握人体构造特征，教学完毕后放置板3旋入柜体1，书写板10收纳入教学板8，电动推杆11回退使得投影仪13靠近柜体1，便于缩小装置体积，对装置进行保护，降低意外碰撞造成损伤的可能性。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
