技术领域
本实用新型涉及氢能源技术领域，具体为一种氢能源燃烧器。
背景技术
氢能是一种二次能源，它是通过一定的方法利用其它能源制取的，而不像煤、石油、天然气可以直接开采，今下几乎完全依靠化石燃料制取得到，如果能回收利用工程废氢，每年大约可以回收到大约1亿立方米，这个数字相当可观，当今世界开发新能源迫在眉睫，原因是所用的能源如石油、天然气、煤，石油气均属不可再生资源，地球上存量有限，而人类生存又时刻离不开能源，所以必须寻找新的能源。随着化石燃料耗量的日益增加，其储量日益减少，终有一天这些资源、能源将要枯竭，这就迫切需要寻找一种不依赖化石燃料的储量丰富的新的含能体能源。
氢能源燃烧器是利用氢气与氧气反应的燃烧器，现有的氢能源燃烧器在使用过程中，不方便安装固定，操作复杂，使用者需经过专业培训、使用专业工具方可安装，不方便使用者使用，降低了氢能源燃烧器的实用性。
实用新型内容
本实用新型的目的在于提供一种氢能源燃烧器，具备方便安装的优点，解决了现有的氢能源燃烧器在使用过程中，不方便安装固定，操作复杂，使用者需经过专业培训，使用专业工具方可安装的问题。
为实现上述目的，本实用新型提供如下技术方案：一种氢能源燃烧器，包括燃烧器本体和底座，所述燃烧器本体的两侧均固定连接有伸缩结构，所述底座顶部的两侧均固定连接有固定结构。
所述伸缩结构包含有壳体，所述壳体的一侧与燃烧器本体固定连接，所述壳体的内腔活动连接有活动板，所述活动板的顶部固定连接有支杆，所述支杆的顶部贯穿至壳体的外侧并固定连接有推板，所述活动板的底部固定连接有连接杆，所述连接杆的表面套设有弹簧，所述弹簧的顶部与活动板固定连接，所述弹簧的底部与壳体固定连接，所述连接杆的底部贯穿至壳体的底部并固定连接有固定块。
所述固定结构包含有锁块，所述锁块的底部与底座固定连接，所述锁块内腔的顶部固定连接有支撑架，所述支撑架的底部固定连接有螺纹套，所述螺纹套的内腔螺纹连接有螺纹杆，所述螺纹杆的一端贯穿至锁块的外侧并固定连接有旋钮，所述螺纹杆的另一端通过转轴活动连接有活动块活动连接，所述活动块的顶部固定连接有固定板结构，所述固定板结构的正表面和背表面均与锁块活动连接，所述锁块的顶部开设有与固定块相适配的通孔。
优选的，所述固定板结构包含有固定板，所述固定板的顶部开设有与固定块相适配的紧固槽。
优选的，所述壳体内腔的两侧均开设有限位槽，所述限位槽的内腔活动连接有限位块，所述限位块远离限位槽的一侧与活动板固定连接。
优选的，所述活动板的底部固定连接有限位环，所述限位环的底部固定连接有缓冲垫。
优选的，所述底座的顶部开设有放置槽，所述放置槽的深度不小于零点五厘米。
优选的，所述活动块的底部开设有凹槽，所述凹槽的内腔固定连接有滚轮，所述滚轮的底部与锁块接触。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过向下按动推板，推板通过支杆带动活动板向下移动，进而带动连接杆向下移动，弹簧受力收缩，连接杆带动固定块通过通孔进入锁块的内腔，此时转动旋钮，通过旋钮带动螺纹杆转动，螺纹杆在螺纹套的作用下带动活动块横向移动，进而带动固定板结构横向移动，固定块滑入紧固槽的内腔，解决了现有的氢能源燃烧器在使用过程中，不方便安装固定，操作复杂，使用者需经过专业培训，使用专业工具方可安装的问题，该氢能源燃烧器具备方便安装的优点，该氢能源燃烧器操作简单，无需专业培训和工具即可安装，方便了使用者使用。
2、本实用新型通过限位槽和限位块的配合使用，对活动板起到了限位导向的作用，提高了活动板上下移动时的稳定性，通过限位环和缓冲垫的配合使用，起到了支撑，缓冲的作用，避免了弹簧过度收缩形变，影响其使用寿命，通过放置槽的设置，方便了使用者将燃烧器本体放置在合适的位置，起到了方便放置的作用，通过凹槽和滚轮的配合使用，一方面对活动块起到了支撑的作用，另一方面减小了活动块滑动时的摩擦力。
附图说明

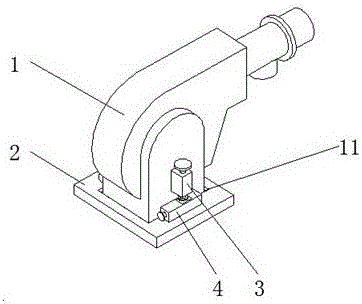

图1为本实用新型结构示意图；
图2为本实用新型伸缩结构主视剖面图；
图3为本实用新型固定结构主视剖面图；
图4为本实用新型固定板结构立体示意图。
图中：1、燃烧器本体；2、底座；3、伸缩结构；301、壳体；302、活动板；303、支杆；304、推板；305、连接杆；306、弹簧；307、固定块；4、固定结构；401、锁块；402、支撑架；403、螺纹套；404、螺纹杆；405、活动块；406、通孔；5、固定板结构；501、固定板；502、紧固槽；6、旋钮；7、限位槽；8、限位块；9、限位环；10、缓冲垫；11、放置槽；12、凹槽；13、滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种氢能源燃烧器，包括燃烧器本体1和底座2，底座2的顶部开设有放置槽11，放置槽11的深度不小于零点五厘米，通过放置槽11的设置，方便了使用者将燃烧器本体1放置在合适的位置，起到了方便放置的作用，燃烧器本体1的两侧均固定连接有伸缩结构3，底座2顶部的两侧均固定连接有固定结构4。
伸缩结构3包含有壳体301，壳体301的一侧与燃烧器本体1固定连接，壳体301的内腔活动连接有活动板302，壳体301内腔的两侧均开设有限位槽7，限位槽7的内腔活动连接有限位块8，限位块8远离限位槽7的一侧与活动板302固定连接，通过限位槽7和限位块8的配合使用，对活动板302起到了限位导向的作用，提高了活动板302上下移动时的稳定性，活动板302的底部固定连接有限位环9，限位环9的底部固定连接有缓冲垫10，通过限位环9和缓冲垫10的配合使用，起到了支撑，缓冲的作用，避免了弹簧306过度收缩形变，影响其使用寿命，活动板302的顶部固定连接有支杆303，支杆303的顶部贯穿至壳体301的外侧并固定连接有推板304，活动板302的底部固定连接有连接杆305，连接杆305的表面套设有弹簧306，弹簧306的顶部与活动板302固定连接，弹簧306的底部与壳体301固定连接，连接杆305的底部贯穿至壳体301的底部并固定连接有固定块307。
固定结构4包含有锁块401，锁块401的底部与底座2固定连接，锁块401内腔的顶部固定连接有支撑架402，支撑架402的底部固定连接有螺纹套403，螺纹套403的内腔螺纹连接有螺纹杆404，螺纹杆404的一端贯穿至锁块401的外侧并固定连接有旋钮6，螺纹杆404的另一端通过转轴活动连接有活动块405，活动块405的底部开设有凹槽12，凹槽12的内腔固定连接有滚轮13，滚轮13的底部与锁块401接触，通过凹槽12和滚轮13的配合使用，一方面对活动块405起到了支撑的作用，另一方面减小了活动块405滑动时的摩擦力，活动块405的顶部固定连接有固定板结构5，固定板结构5包含有固定板501，固定板501的顶部开设有与固定块307相适配的紧固槽502，固定板结构5的正表面和背表面均与锁块401活动连接，锁块401的顶部开设有与固定块307相适配的通孔406。
工作原理：本实用新型使用时，使用者通过将底座2安装在合适的位置后，将燃烧器本体1放置在放置槽11的内腔中，向下按动推板304，推板304通过支杆303带动活动板302向下移动，进而带动连接杆305向下移动，弹簧306受力收缩，连接杆305带动固定块307通过通孔406进入锁块401的内腔，此时转动旋钮6，通过旋钮6带动螺纹杆404转动，螺纹杆404在螺纹套403的作用下带动活动块405横向移动，进而带动固定板结构5横向移动，固定块307滑入紧固槽502的内腔，即达到了方便固定的作用。
综上所述：该氢能源燃烧器，通过向下按动推板304，推板304通过支杆303带动活动板302向下移动，进而带动连接杆305向下移动，弹簧306受力收缩，连接杆305带动固定块307通过通孔406进入锁块401的内腔，此时转动旋钮6，通过旋钮6带动螺纹杆404转动，螺纹杆404在螺纹套403的作用下带动活动块405横向移动，进而带动固定板结构5横向移动，固定块307滑入紧固槽502的内腔，解决了现有的氢能源燃烧器在使用过程中，不方便安装固定，操作复杂，使用者需经过专业培训，使用专业工具方可安装的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
