技术领域
本实用新型涉及U型电热管检测装置技术领域，尤其涉及U型电热管检测调试装置。
背景技术
U型电热管是在无缝金属管（碳钢管、钛管、不锈钢管、铜管）内放入电热丝，并在空隙部分紧密地填充有良好的导热性和绝缘性的结晶氧化镁，电热丝两端是通过两个引出棒与电源相接，空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成，这种结构不但先进，热效率高，而且发热均匀，当高温电阻丝中有电流通过时，产生的热通过结晶氧化镁粉向金属管表面扩散，再传递到被加热件或水中去，达到加热的目的，因电热管弯曲像因为英文字母U所以称为u型，U型电热管结构简单、热效率高、机械强度好、对恶劣的环境有良好的适应性。U型电热管可用于各种液体和酸碱盐的加热，同时也适应低溶点的金属加热溶化（铅、锌、锡、巴氏合金）。
U型电热管检测调试装置是用于U型电热管的检测设备，传统的U型电热管检测方式单一，检测的结果准确度较低，工作效率较低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的U型电热管检测调试装置。
为了实现上述目的，本实用新型采用了如下技术方案：U型电热管检测调试装置，包括检测装置本体，所述检测装置本体前壳体等距通过固定螺丝固定有五个试验编号牌，所述检测装置本体上方通过固定架等距固定有五个实验瓶，所述检测装置本体顶部设有控制显示器，且控制显示器前壳体等距设有报警灯、显示屏和电源开关，所述控制显示器通过电源线与计算机连接，且计算机通过连接架与控制键盘连接，所述实验瓶内表壁设有温度传感器，所述实验瓶顶部设有螺旋塞，且螺旋塞底部螺旋连接有U型电热管。
作为上述技术方案的进一步描述：
所述五个试验编号牌的位置与五个实验瓶位置上下一一对应。
作为上述技术方案的进一步描述：
所述五个实验瓶位置与控制显示器上的显示屏位置上下一一对应。
作为上述技术方案的进一步描述：
所述控制显示器的输出端与计算机的输入端电性连接。
作为上述技术方案的进一步描述：
所述温度传感器的输出端与控制显示器的输入端电性连接。
作为上述技术方案的进一步描述：
所述螺旋塞通过电源线与控制显示器连接。
本实用新型中，首先通过设有五个实验瓶，可以对多个不同的U型电热管进行对比检测，或是对U型电热管用于多种不同液体进行加热检测对比，使得该U型电热管检测调试装置检测时更加方便，检测的方式更加全面，同时检测对比性强，得出结果更加准确，其次，通过设有计算机，可以对检测的数据进行分析制表，从而方便工作人员对数据进行分析和记录，使得该U型电热管检测调试装置检测方便，提高了工作效率，再有通过设有五个独立的显示屏配合五个实验瓶进行使用，可以有效的防止数据错乱，从而导致试验出现错误，提高了实验的准确性。
附图说明

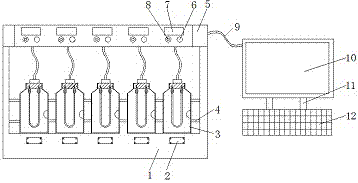

图1为本实用新型提出的U型电热管检测调试装置的结构示意图；
图2为本实用新型提出的U型电热管检测调试装置的实验瓶内部结构示意图。
图例说明：
1-检测装置本体、2-试验编号牌、3-实验瓶、4-固定架、5-控制显示器、6-报警灯、7-显示屏、8-电源开关、9-电源线、10-计算机、11-连接架、12-控制键盘、13-温度传感器、14-U型电热管、15-螺旋塞。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，U型电热管检测调试装置，包括检测装置本体1，检测装置本体1前壳体等距通过固定螺丝固定有五个试验编号牌2，检测装置本体1上方通过固定架4等距固定有五个实验瓶3，检测装置本体1顶部设有控制显示器5，且控制显示器5前壳体等距设有报警灯6、显示屏7和电源开关8，控制显示器5通过电源线9与计算机10连接，且计算机10通过连接架11与控制键盘12连接，实验瓶3内表壁设有温度传感器13，实验瓶3顶部设有螺旋塞15，且螺旋塞15底部螺旋连接有U型电热管14。
五个试验编号牌2的位置与五个实验瓶3位置上下一一对应，五个实验瓶3位置与控制显示器5上的显示屏7位置上下一一对应，从而可以通过试验编号牌2对五个实验瓶3进行编号区别，同时可以通过五个显示屏7对每个实验瓶3的数据进行分开显示，方便进行记录，防止出现错乱，控制显示器5的输出端与计算机10的输入端电性连接，温度传感器13的输出端与控制显示器5的输入端电性连接，螺旋塞15通过电源线9与控制显示器5连接。
工作原理：该U型电热管检测调试装置使用时，首相将需要检测的U型电热管14分别固定在螺旋塞15上，再向五个实验瓶3内部加入试验用液体，可以是水或者酸碱盐等溶液，或者熔点较低的金属（铅、锌、锡、巴氏合金），然后将带有U型电热管14的螺旋塞15固定在实验瓶3的瓶口中，将该U型电热管检测调试装置接通外界电源，打开控制显示器5上的电源开关8，这时实验瓶3内部的U型电热管14开始进行加热，温度传感器13会采集实验瓶3内部的温度信息，并且在显示屏7中进行显示，同时控制显示器5会将信息传输到计算机10中，工作人员可以通过计算机对数据进行分析制表，从而方便对数据进行分析和储存。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
