技术领域
本实用新型涉及一种洗砂装置，具体为一种方便加料的矿石洗砂装置。
背景技术
当前，洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选，它能除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水，起到高效洗砂清洗作用，洗砂机又叫洗石机，主要用于砂类产品的去除杂质的机器，因较多使用水洗的方法，故称为洗砂机，但是一般的洗砂机加料不方便，人工加料没有防护措施，没有安全保障，给实际生产造成了极大的影响。
因此，需要设计一种方便加料的矿石洗砂装置来解决此类问题。
实用新型内容
本实用新型的目的在于提供一种方便加料的矿石洗砂装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便加料的矿石洗砂装置，包括叶轮、叶片、从动滚筒、固定架、挡板、投料筒、溢出管、机壳、支撑杆、传动轴、水管、水泵、支撑腿、第一电动机、主动轮、皮带、从动轮、主动滚筒、支架、联轴器、减速器、第二电动机、连接轮、支撑板、销轴、投料板、弹簧和支撑底架，所述机壳上固定安装的支架上设置有转动连接的传动轴，所述传动轴上外侧固定安装的支撑杆上固定安装的叶轮上设置有多个均匀设置的叶片，所述机壳外侧设置的水泵通过水管穿过机壳并与其内部相连接，所述机壳右侧设置的固定架左右两端分别固定安装有从动滚筒和主动滚筒，所述主动滚筒外侧连接的从动轮与第一电动机转轴上连接的主动轮通过皮带带传动连接，所述机壳侧端固定安装的支撑板上固定安装有第二电动机，所述第二电动机转轴上连接的连接轮通过皮带与减速器相连接，所述减速器的转轴通过联轴器与传动轴相连接，所述固定架上固定安装有投料筒，所述投料筒内部设置的支撑底架上固定安装有弹簧，所述弹簧另一段安装在投料板的底部，所述投料板通过销轴与投料筒转动连接。
进一步的，所述机壳侧端固定安装的溢出管穿过机壳并与其内部相连接。
进一步的，所述从动滚筒和主动滚筒之间设置有传送带。
进一步的，所述固定架底部固定安装有支撑腿。
进一步的，所述第一电动机设置在固定架下方。
进一步的，所述固定架上固定安装的挡板设置在投料筒的左侧。
进一步的，所述第二电动机设置在减速器的下方。
与现有技术相比，本实用新型的有益效果是：本实用新型采用简单合理的结构设计，造型新颖，功能实用，自动化程度高，能够很好的方便工作人员进行加料，同时可以有效的提高洗砂效率，叶轮上的叶片能够很好的对对砂石进行清洗，而清洗后的杂质可以随着水位的增高从溢出管中排出，从而有效的提高清洗效率，投料筒的设置可以很好的方便工作人员进行加料，从而有效的提高了工作效率。
附图说明

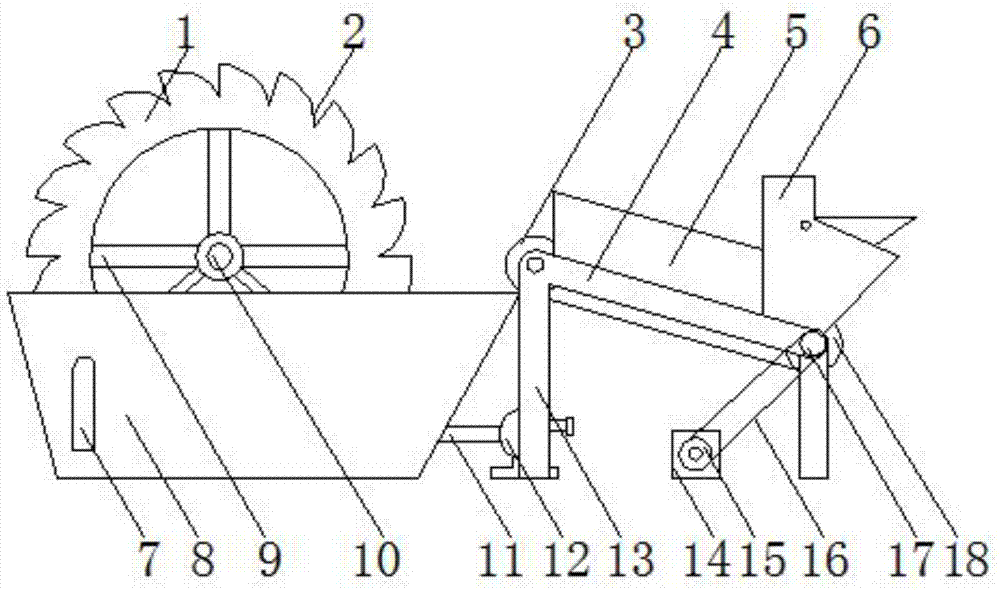

图1是本实用新型的整体结构示意图；
图2是本实用新型的侧面结构示意图；
图3是本实用新型投料筒的结构示意图；
附图标记中：1、叶轮；2、叶片；3、从动滚筒；4、固定架；5、挡板；6、投料筒；7、溢出管；8、机壳；9、支撑杆；10、传动轴；11、水管；12、水泵；13、支撑腿；14、第一电动机；15、主动轮；16、皮带；17、从动轮；18、主动滚筒；19、支架；20、联轴器；21、减速器；22、第二电动机；23、连接轮；24、支撑板；25、销轴；26、投料板；27、弹簧；28、支撑底架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种方便加料的矿石洗砂装置，包括叶轮1、叶片2、从动滚筒3、固定架4、挡板5、投料筒6、溢出管7、机壳8、支撑杆9、传动轴10、水管11、水泵12、支撑腿13、第一电动机14、主动轮15、皮带16、从动轮17、主动滚筒18、支架19、联轴器20、减速器21、第二电动机22、连接轮23、支撑板24、销轴25、投料板26、弹簧27和支撑底架28，机壳8上固定安装的支架19上设置有转动连接的传动轴10，传动轴10上外侧固定安装的支撑杆9上固定安装的叶轮1上设置有多个均匀设置的叶片2，机壳8外侧设置的水泵12通过水管11穿过机壳8并与其内部相连接，机壳8右侧设置的固定架4左右两端分别固定安装有从动滚筒3和主动滚筒18，主动滚筒18外侧连接的从动轮17与第一电动机14转轴上连接的主动轮15通过皮带16带传动连接，机壳8侧端固定安装的支撑板24上固定安装有第二电动机22，第二电动机22转轴上连接的连接轮23通过皮带16与减速器21相连接，减速器21的转轴通过联轴器20与传动轴10相连接，固定架4上固定安装有投料筒6，投料筒6内部设置的支撑底架28上固定安装有弹簧27，弹簧27另一段安装在投料板26的底部，投料板26通过销轴25与投料筒6转动连接。
进一步的，机壳8侧端固定安装的溢出管7穿过机壳8并与其内部相连接，便于排出杂质。
进一步的，从动滚筒3和主动滚筒18之间设置有传送带，便于运输矿石。
进一步的，固定架4底部固定安装有支撑腿13，便于提供平稳的支撑力。
进一步的，第一电动机14设置在固定架4下方，便于安装。
进一步的，固定架4上固定安装的挡板5设置在投料筒6的左侧，便于防止矿石洒落。
进一步的，第二电动机22设置在减速器21的下方，便于驱动设备工作。
工作原理：工作时，工作人员可以将代加工矿石放置在投料板26中，随后通过销轴25进行翻转对其进行加料，随后第一电动机14通过其转轴上的主动轮15带动从动轮17转动，随后从动轮17带动主动滚筒18，从而使其运送矿石并送入机壳8中，紧接着，第二电动机22转动并通过连接轮23以及皮带16带动减速器21转动，从而使其通过联轴器20带动传动轴10上的叶轮1转动，使其对矿石进行挤压、摩擦清洗后，通过叶片2盛起，并送出，水泵12工作并通过水管11往机壳8中送水，对矿石进行清洗，清洗后的杂质可以随着水位的增高从溢出管7中排出，从而有效的提高清洗效率。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
