技术领域
本实用新型涉及制冷设备的防护领域，特别涉及一种制冷设备排气管用防护套。
背景技术
制冷设备，是指主要用于船员食物冷藏、各类货物冷藏及暑天的舱室空气调节的设备，主要由压缩机、膨胀阀、蒸发器、冷凝器和附件、管路组成，通过设备的工作循环将物体及其周围的热量移出，造成并维持一定的低温状态，在制冷设备中需要对排气管道进行防护，通过对排气管道的防护可以达到防潮，防油，防气候老化，防污染，延长设备使用寿命的目的，所述对管道的防护是很有必要的。但是现有的铁制排气管道只是在表面简单的包裹一侧防护外套，达不到保温保暖的作用，容易造成制冷设备冷气的散失，不能对防护外套进行更好的固定，容易造成防护外套放生松散或者包裹不严实，且一般的固定防护套之间扣在防护外套的表面，使得固定装置不能根据管道的直径进行调整，非常不方便对防护外套的包裹和固定，为此，我们提出一种制冷设备排气管用防护套。
实用新型内容
本实用新型的主要目的在于提供一种制冷设备排气管用防护套，可以有效解决背景技术中包裹不严实和不可以根据连接管道的直径调整固定装置的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种制冷设备排气管用防护套，包括连接管道和防护外套，所述连接管道的表面包裹有防护外套，所述防护外套的外表面设置有第一粘贴带，所述防护外套的内表面设置有第二粘贴带，所述防护外套的边缘处设置有一排磁石，所述防护外套上设置有固定架。
优选的，所述防护外套包括第一外基层、保温层、防火层和第二外基层，所述第一外基层、保温层、防火层和第二外基层由外往内依次布置。
优选的，所述固定架包括第一固定环、夹紧块、固定孔、固定螺栓、第二固定环、伸缩弹簧、限位块和连接杆，所述第一固定环和第二固定环为相互配合的半环，且第一固定环通过固定螺栓与第二固定环相固定，所述第一固定环和第二固定环上设置有固定孔，所述固定孔的内部设置有连接杆，所述连接杆上焊接有限位块，所述连接杆的末端设置有夹紧块，所述连接杆上位于夹紧块的一侧设置有伸缩弹簧，所述固定孔和连接杆均匀分布在第一固定环和第二固定环上。
优选的，所述防护外套的外表面第一粘贴带与防护外套的内表面第二粘贴带相粘贴。
优选的，所述连接管道与防护外套上的磁石相吸合。
优选的，所述防护外套通过固定架与连接管道相压紧。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型中，设置有粘贴带和磁石，通过磁石和粘贴带的配合，粘贴带可以通过将防护套进行粘贴在一起，在通过磁石对防护外套的边缘进行贴合，且防护外套之间包裹较为严实，避免防护外套散开，同时方便将防护外套包裹在连接管道上，设置有固定架，通过固定架对防护外套进行牢靠固定，可以将防护外套固定在不同直径的连接管上，较为方便。
附图说明

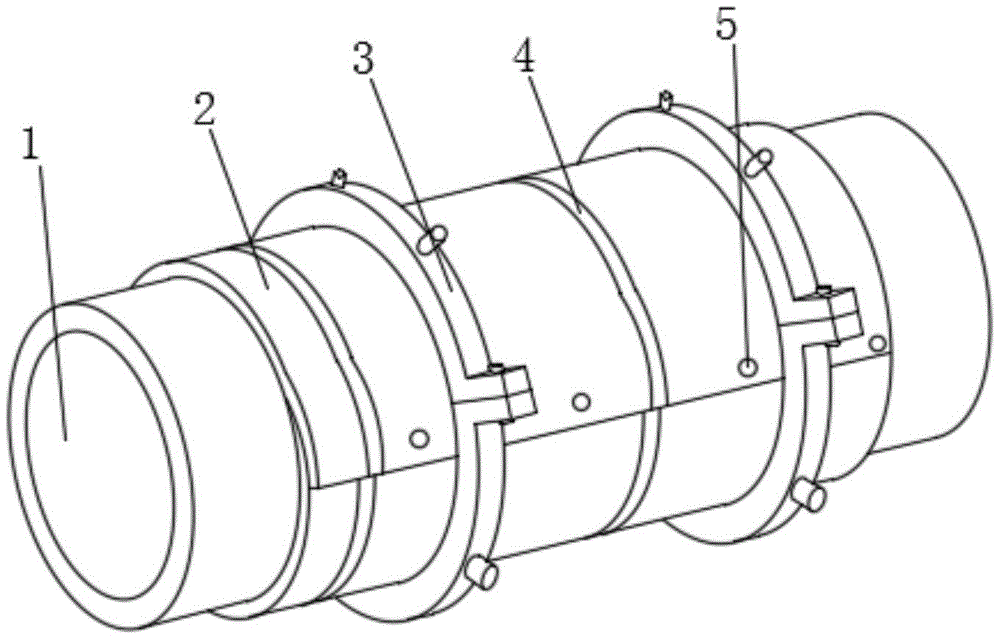

图1是本实用新型一种制冷设备排气管用防护套的整体结构示意图；
图2是本实用新型一种制冷设备排气管用防护套的防护外套合成层示意图；
图3是本实用新型一种制冷设备排气管用防护套的固定架示意图；
图4是本实用新型一种制冷设备排气管用防护套的防护外套粘贴带和磁石示意图。
图中：1、连接管道；2、防护外套；201、第一外基层；202、保温层；203、防火层；204、第二外基层；3、固定架；301、第一固定环；302、夹紧块；303、固定孔；304、固定螺栓；305、第二固定环；306、伸缩弹簧；307、限位块；308、连接杆；4、第一粘贴带；5、磁石；6、第二粘贴带。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-4所示，一种制冷设备排气管用防护套，包括连接管道1和防护外套2，连接管道1的表面包裹有防护外套2，防护外套2的外表面设置有第一粘贴带4，防护外套2的内表面设置有第二粘贴带6，防护外套2的边缘处设置有一排磁石5，防护外套2上设置有固定架3；
防护外套2包括第一外基层201、保温层202、防火层203和第二外基层204，第一外基层201、保温层202、防火层203和第二外基层204由外往内依次布置；固定架3包括第一固定环301、夹紧块302、固定孔303、固定螺栓304、第二固定环305、伸缩弹簧306、限位块307和连接杆308，第一固定环301和第二固定环305为相互配合的半环，且第一固定环301通过固定螺栓304与第二固定环305相固定，第一固定环301和第二固定环305上设置有固定孔303，固定孔303的内部设置有连接杆308，连接杆308上焊接有限位块307，连接杆308的末端设置有夹紧块302，连接杆308上位于夹紧块302的一侧设置有伸缩弹簧306，固定孔303和连接杆308均匀分布在第一固定环301和第二固定环305上；防护外套2的外表面第一粘贴带4与防护外套2的内表面第二粘贴带6相粘贴；连接管道1与防护外套2上的磁石5相吸合；防护外套2通过固定架3与连接管道1相压紧。
需要说明的是，本实用新型为一种制冷设备排气管用防护套，安装防护外套2时，可以将防护外套2包裹在连接管道1的表面，然后将防护外套2外表面的第一粘贴带4和防护外套2内表面的第二粘贴带6相互贴合，此时可以避免防护外套2从连接管道1上掉落，然后防护外套2边缘的磁石5在磁力的作用下与铁制的连接管道1相吸合，可以避免防护外套2在微风吹动的情况下发生开口，此时将防护外套2包裹在连接管道1上，然后通过固定架3将防护外套2固定在连接管道1上，此时可以将第一固定环301和第二固定环305通过固定螺栓304进行固定，然后在伸缩弹簧306的作用下使得连接杆308沿着固定孔303内移动，并通过限位块307进行限位，进而使得夹紧块302与连接管道1上的防护外套2相接触并将防护外套2压紧，此时可以将防护外套2牢靠地包裹在不同直径上的连接管道1中，比较方便，且方便对防护外套2从连接管道1上更换，其中防护外套2的第一外基层201和第二外基层204对内部的材料进行保护，同时可以连接管道1受到损坏，保温层202可以减小连接管道1内部的温度变化和损失，通过防火层203减缓防护外套2受到火灾的影响，更加的安全。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
