技术领域
本实用新型涉及数控机床技术领域，具体是一种具有散热功能的工厂供电用电气柜。
背景技术
电气柜是常用的电气产品，广泛应用于化工、环保、电力、冶金、工业、核电、消防、交通等行业。
传统的工厂供电用电气柜，该装置在使用过程中，内部电器元件通常会发热，使柜体内温度升高，当电气柜内温度过高时，一些内部电气元件通常会受到影响，导致无法正常使用，降低工作效率，增加维护成本。
实用新型内容
本实用新型的目的在于提供一种具有散热功能的工厂供电用电气柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有散热功能的工厂供电用电气柜，包括电气柜本体、电线固定连接口、散热片和防潮底座，所述电气柜本体的内部上方均设置有电压设备盒，且电压设备盒的后方外侧均设置有维修盖，所述维修盖的上方均设置有旋转杆，且维修盖的下方均设置有空气开关，所述空气开关的下方均设置有电线连接口，且电线连接口的下方均设置有电线，所述电线的外侧均设置有电线限位块，所述电线固定连接口均安装在电气柜本体的内部下方，且电线固定连接口的上方均设置有伸缩固定块，所述伸缩固定块的内侧均设置有伸缩杆，且伸缩杆的内侧均设置有挤压块，所述散热片均设置在电气柜本体的左右两侧，且电气柜本体的后方外侧均设置有柜门，所述柜门的内侧均设置有密封块，所述防潮底座设置在电气柜本体的下方。
优选的，所述维修盖的上端通过旋转杆的外壁与电压设备盒的外壁旋转连接，且维修盖的宽度小于电压设备盒的宽度。
优选的，所述电线限位块的外壁与电气柜本体的外壁均为开孔式设计，且电线限位块关于电气柜本体的中轴线对称设置。
优选的，所述挤压块的左端通过伸缩杆的外壁与伸缩固定块的内壁构成伸缩结构，且伸缩固定块关于电气柜本体的中轴线对称设置。
优选的，所述散热片的外壁与电气柜本体的外壁均为开孔式设计，且散热片关于电气柜本体的中轴线对称设置。
优选的，所述密封块与柜门之间为卡槽连接，且密封块与柜门之间紧密贴合。
优选的，所述防潮底座与电气柜本体之间为卡槽连接，且防潮底座与电气柜本体之间紧密贴合。
与现有技术相比，本实用新型的有益效果是：
1、一种具有散热功能的工厂供电用电气柜，通过设置维修盖，这样可以将维修盖通过旋转杆旋转至合适位置，这样方便该装置的维护与清理，降低该装置的维护成本；
2、一种具有散热功能的工厂供电用电气柜，通过设置电线限位块，这样可以便于操作人员对该装置内部电线的整理与维护，当该装置内部出现故障时，方便操作人员对该装置内部的故障排查；
3、一种具有散热功能的工厂供电用电气柜，通过设置散热片，这样可以对该装置进行散热处理，降低该装置内部的温度，从而提高该装置的工作效率，降低该装置的维护成本，增加该装置的使用寿命。
附图说明

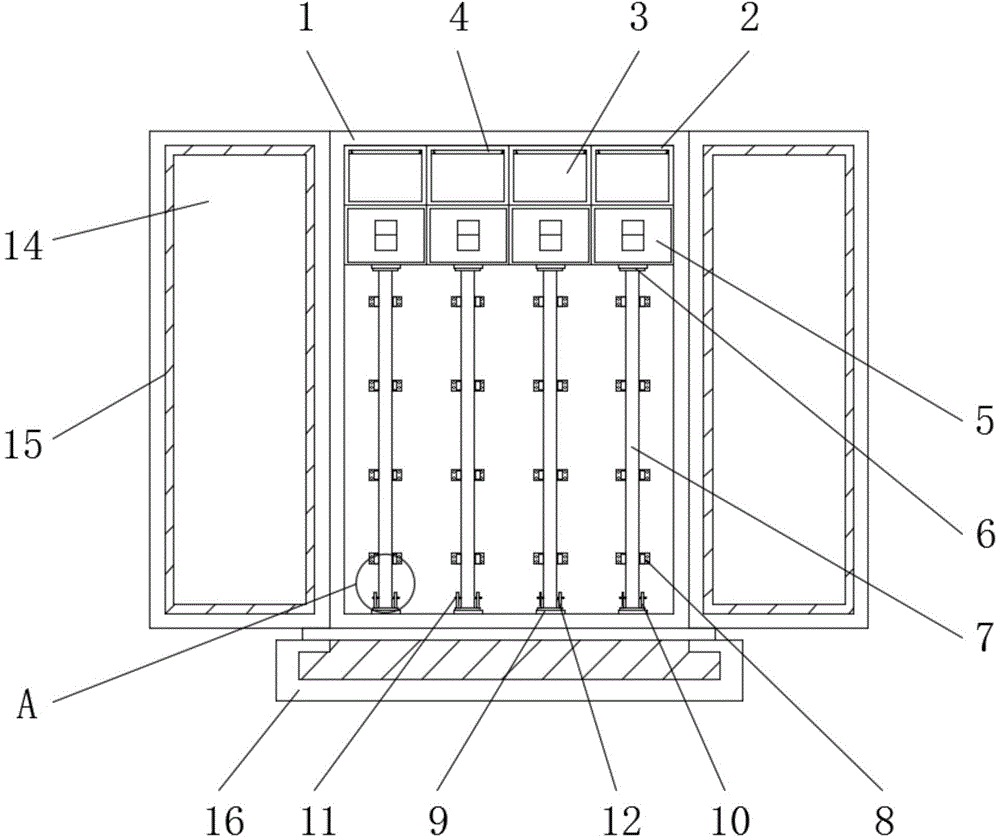

图1为一种具有散热功能的工厂供电用电气柜的正视内部结构示意图；
图2为一种具有散热功能的工厂供电用电气柜的正视结构示意图；
图3为一种具有散热功能的工厂供电用电气柜的顶视结构示意图；
图4为图1中A处放大结构示意图。
图中：1、电气柜本体；2、电压设备盒；3、维修盖；4、旋转杆；5、空气开关；6、电线连接口；7、电线；8、电线限位块；9、电线固定连接口；10、伸缩固定块；11、伸缩杆；12、挤压块；13、散热片；14、柜门；15、密封块；16、防潮底座。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1-4，一种具有散热功能的工厂供电用电气柜，包括电气柜本体1、电线固定连接口9、散热片13和防潮底座16，电气柜本体1的内部上方均设置有电压设备盒2，且电压设备盒2的后方外侧均设置有维修盖3，维修盖3的上方均设置有旋转杆4，且维修盖3的下方均设置有空气开关5，空气开关5的下方均设置有电线连接口6，且电线连接口6的下方均设置有电线7，电线7的外侧均设置有电线限位块8，电线固定连接口9均安装在电气柜本体1的内部下方，且电线固定连接口9的上方均设置有伸缩固定块10，伸缩固定块10的内侧均设置有伸缩杆11，且伸缩杆11的内侧均设置有挤压块12，散热片13均设置在电气柜本体1的左右两侧，且电气柜本体1的后方外侧均设置有柜门14，柜门14的内侧均设置有密封块15，防潮底座16设置在电气柜本体1的下方。
进一步的，维修盖3的上端通过旋转杆4的外壁与电压设备盒2的外壁旋转连接，且维修盖3的宽度小于电压设备盒2的宽度，通过设置维修盖3，这样可以将维修盖3通过旋转杆4旋转至合适位置，这样方便该装置的维护与清理，降低该装置的维护成本。
进一步的，电线限位块8的外壁与电气柜本体1的外壁均为开孔式设计，且电线限位块8关于电气柜本体1的中轴线对称设置，通过设置电线限位块8，这样可以便于操作人员对该装置内部电线7的整理与维护，当该装置内部出现故障时，方便操作人员对该装置内部的故障排查。
进一步的，挤压块12的左端通过伸缩杆11的外壁与伸缩固定块10的内壁构成伸缩结构，且伸缩固定块10关于电气柜本体1的中轴线对称设置，通过设置挤压块12，这样可以将挤压块12通过伸缩杆11伸缩至挤压块12与电线7贴合状态，这样可以对电线7进行固定，避免该装置在运行时电线7出现晃动带来不便。
进一步的，散热片13的外壁与电气柜本体1的外壁均为开孔式设计，且散热片13关于电气柜本体1的中轴线对称设置，通过设置散热片13，这样可以对该装置进行散热处理，降低该装置内部的温度，从而提高该装置的工作效率，降低该装置的维护成本，增加该装置的使用寿命。
进一步的，密封块15与柜门14之间为卡槽连接，且密封块15与柜门14之间紧密贴合，通过设置密封块15，这样可以对该装置进行防尘密封处理，避免外部灰尘渗透进该装置内部带来不便。
进一步的，防潮底座16与电气柜本体1之间为卡槽连接，且防潮底座16与电气柜本体1之间紧密贴合，通过设置防潮底座16，这样可以对该装置进行防潮处理，增加该装置的使用寿命。
本实用新型的工作原理是：首先将所需连接电线7通过电线固定连接口9传入该装置内部，然后将连接电线7通过电线连接口6与空气开关5进行对接，随后将维修盖3通过旋转杆4旋转至合适位置，检查该装置内部运行状态，接下来将挤压块12通过伸缩杆11伸缩至挤压块12与电线7贴合状态，这样可以对电线7进行固定，避免该装置在运行时电线7出现晃动带来不便，最后等待该装置进行运行，通过设置电线限位块8，这样可以便于操作人员对该装置内部电线7的整理与维护，当该装置内部出现故障时，方便操作人员对该装置内部的故障排查，通过设置散热片13，这样可以对该装置进行散热处理，降低该装置内部的温度，从而提高该装置的工作效率，降低该装置的维护成本，增加该装置的使用寿命，通过设置密封块15，这样可以对该装置进行防尘密封处理，避免外部灰尘渗透进该装置内部带来不便，通过设置防潮底座16，这样可以对该装置进行防潮处理，增加该装置的使用寿命，就这样一种具有散热功能的工厂供电用电气柜的使用过程完成了。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
