一种用于大型高分子材料生产的密封面光刀机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及光刀机设备技术领域,具体为一种用于大型高分子材料生产的密封面光刀机。


背景技术

现有型号为CNC650D的光刀机,其观测窗口主要通过玻璃进行隔离,由于其内部工作需要用水进行降温,使得光刀机的内部湿度过高,使得玻璃内壁易产生雾气遮挡视线,同时外部的灰尘易粘在玻璃的外表,如查直接采用抹布进行清理的话,则相当耗费时间,所以急需要一种能够缓解上述问题的装置。


实用新型内容

本实用新型的目的在于提供一种用于大型高分子材料生产的密封面光刀机,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种用于大型高分子材料生产的密封面光刀机,包括光刀机,所述光刀机包括机体和窗框,所述窗框通过机体滑动安装;所述光刀机还包括擦拭主体,所述擦拭主体滑动安装在窗框的内壁;所述窗框包括框体、第一滑槽、第二滑槽和玻璃,所述第一滑槽设置有一对,所述第一滑槽对称开设在框体的前壁,所述第二滑槽设置有一对,所述第二滑槽镂空开设在第一滑槽的下部后壁,所述玻璃固定安装在框体的内壁;所述擦拭主体包括滑块、第一擦拭座、刮条和第二擦拭座,所述滑块设置有一对,所述滑块通过第一擦拭座的前壁固定连接,所述滑块的前端固定安装在第二擦拭座的后端,所述刮条设置有一对,所述刮条通过第一擦拭座和第二擦拭座固定连接,所述滑块滑动插接在第二滑槽的内壁,所述刮条的内壁滑动支撑在玻璃的外壁壁。

优选的,所述窗框还包括第一把手,所述第一把手的后端固定框体的前端侧部。

优选的,所述擦拭主体还包括滑杆,所述滑杆设置有一对,所述滑杆的下端通过第二擦拭座固定连接,所述滑杆的上部通过第一滑槽的内壁滑动安装。

优选的,所述擦拭主体还包括螺丝,所述螺丝设置有一对,所述螺丝滑动穿过第二擦拭座螺纹固定安装在滑块的前端内壁,所述滑块通过螺丝螺纹固定安装在第二擦拭座的后端。

优选的,所述擦拭主体还包括第二把手,所述第二把手的后端通过第二擦拭座的前壁中心固定连接。

与现有技术相比,本实用新型的有益效果如下:

使用过程中当玻璃的外壁产生污渍影响观测时,手动将第二把手向上提起,利用第二把手带动第二擦拭座向上移动,通过第二擦拭座带动滑杆向上移动,利用滑杆沿第一滑槽内壁向上滑动,防止第二擦拭座向上移动过程中产生偏转,提高了第二擦拭座向上移动的稳定度,通过第二擦拭座带动滑块和第一擦拭座向上移动,利用第一擦拭座和第二擦拭座向上移动带动刮条沿玻璃外壁向上移动,利用刮条沿玻璃外壁向上移动,达到沿途刮去污渍的目的,利用刮条同时将玻璃的前壁与后壁刮净的工作方式,达到一次性清洁玻璃的前壁与后壁的目的,从而提高了清理玻璃表面污渍的效率。


附图说明

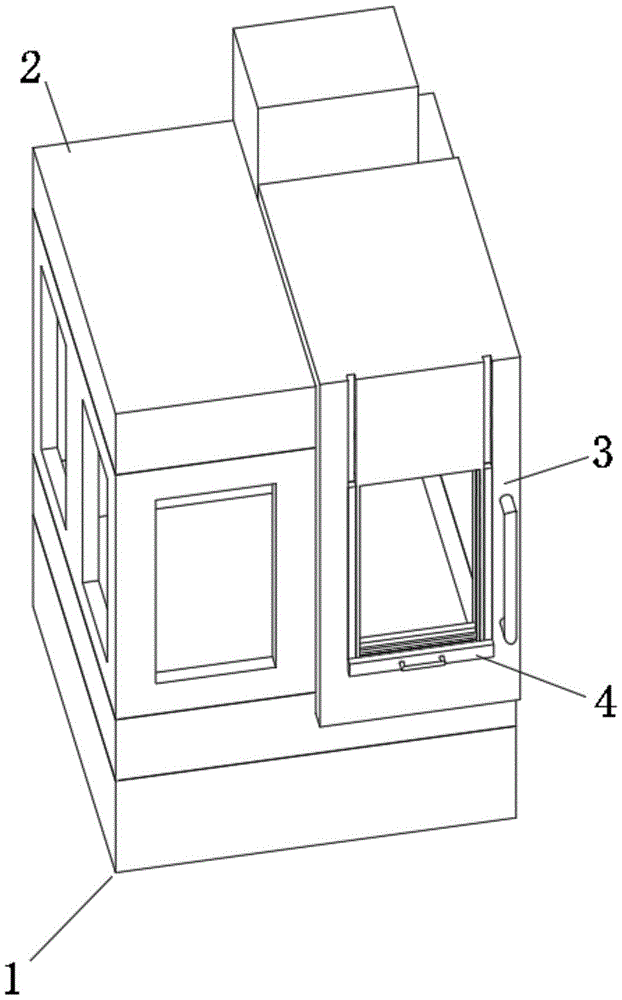

图1为本实用新型的主体结构示意图;

图2为本实用新型的窗框结构示意图;

图3为本实用新型的擦拭主体拆分结构示意图。

图中:1、光刀机;2、机体;3、窗框;4、擦拭主体;5、框体;6、第一滑槽;7、第一把手;8、第二滑槽;9、玻璃;10、滑杆;11、螺丝;12、第二把手;13、滑块;14、第一擦拭座;15、刮条;16、第二擦拭座。


具体实施方式

下面将结合本实用新型实施例,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为的方位或位置的相对关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

请参阅图1-3,本实用新型提供的一种实施例:一种用于大型高分子材料生产的密封面光刀机,包括光刀机1,光刀机1包括机体2和窗框3,窗框3通过机体2滑动安装;光刀机1还包括擦拭主体4,擦拭主体4滑动安装在窗框3的内壁;窗框3包括框体5、第一滑槽6、第二滑槽8和玻璃9,第一滑槽6设置有一对,第一滑槽6对称开设在框体5的前壁,第二滑槽8设置有一对,第二滑槽8镂空开设在第一滑槽6的下部后壁,玻璃9固定安装在框体5的内壁;擦拭主体4包括滑块13、第一擦拭座14、刮条15和第二擦拭座16,滑块13设置有一对,滑块13通过第一擦拭座14的前壁固定连接,滑块13的前端固定安装在第二擦拭座16的后端,刮条15设置有一对,刮条15通过第一擦拭座14和第二擦拭座16固定连接,滑块13滑动插接在第二滑槽8的内壁,刮条15的内壁滑动支撑在玻璃9的外壁壁,使用过程中当玻璃9的外壁产生污渍影响观测时,手动将第二把手12向上提起,利用第二把手12带动第二擦拭座16向上移动,通过第二擦拭座16带动滑杆10向上移动,利用滑杆10沿第一滑槽6内壁向上滑动,防止第二擦拭座16向上移动过程中产生偏转,提高了第二擦拭座16向上移动的稳定度,通过第二擦拭座16带动滑块13和第一擦拭座14向上移动,利用第一擦拭座14和第二擦拭座16向上移动带动刮条15沿玻璃9外壁向上移动,利用刮条15沿玻璃9外壁向上移动,达到沿途刮去污渍的目的,利用刮条15同时将玻璃9的前壁与后壁刮净的工作方式,达到一次性清洁玻璃9的前壁与后壁的目的,从而提高了清理玻璃9表面污渍的效率。

窗框3还包括第一把手7,第一把手7的后端固定框体5的前端侧部,擦拭主体4还包括滑杆10,滑杆10设置有一对,滑杆10的下端通过第二擦拭座16固定连接,滑杆10的上部通过第一滑槽6的内壁滑动安装,擦拭主体4还包括螺丝11,螺丝11设置有一对,螺丝11滑动穿过第二擦拭座16螺纹固定安装在滑块13的前端内壁,滑块13通过螺丝11螺纹固定安装在第二擦拭座16的后端,擦拭主体4还包括第二把手12,第二把手12的后端通过第二擦拭座16的前壁中心固定连接。

工作原理:使用过程中当玻璃9的外壁产生污渍影响观测时,手动将第二把手12向上提起,利用第二把手12带动第二擦拭座16向上移动,通过第二擦拭座16带动滑杆10向上移动,利用滑杆10沿第一滑槽6内壁向上滑动,防止第二擦拭座16向上移动过程中产生偏转,提高了第二擦拭座16向上移动的稳定度,通过第二擦拭座16带动滑块13和第一擦拭座14向上移动,利用第一擦拭座14和第二擦拭座16向上移动带动刮条15沿玻璃9外壁向上移动,利用刮条15沿玻璃9外壁向上移动,达到沿途刮去污渍的目的,利用刮条15同时将玻璃9的前壁与后壁刮净的工作方式,达到一次性清洁玻璃9的前壁与后壁的目的,从而提高了清理玻璃9表面污渍的效率。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
