技术领域
本发明涉及一种建筑类防护产品，尤其涉及一种建筑施工用防护配电箱。
背景技术
建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程。它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等。施工作业的场所称为“建筑施工现场”或叫“施工现场”，也叫工地。
建筑施工由于使用的电器功率大，在进行配电操作时，大量的电流产生的热效应积累会对电路元件造成极大的损伤，因此需要对配电箱进行一定的改造，而传统的配电箱散热效果差、对环境的适应较差、易遭到破坏，因此亟需研发一种散热效果好、对环境使用能力强、不易受到损伤的建筑施工用防护配电箱。
发明内容
(1)要解决的技术问题
本发明为了克服传统的配电箱散热效果差、对环境的适应较差、易遭到破坏的缺点，本发明要解决的技术问题是提供一种散热效果好、对环境适应能力强、不易受到损伤的建筑施工用防护配电箱。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种建筑施工用防护配电箱，包括有配电箱、保护机构、拉线、拉环和通风机构，配电箱的内部安装有保护机构，保护机构的移动部件上连接有拉线，拉线的尾端连接有拉环，配电箱的左端安装有通风机构，配电箱顶部的左侧和底部的右侧均开有穿线孔。
优选地，保护机构包括有拉杆、弹簧座、第一弹簧、L型板和熔断丝，配电箱底部的中间偏右位置开有第一通孔，第一通孔内设有拉杆，拉杆的顶部设有弹簧座，弹簧座与配电箱之间连接有第一弹簧，拉杆穿过第一弹簧，配电箱底部开有第一通孔的位置的左右两侧对称设有L型板，L型板中放置有熔断丝，拉杆穿过第一通孔并在其底部开有与熔断丝配合的固定槽，拉线连接在拉杆的顶部。
优选地，通风机构包括有第一圆形筒、安装杆、电机、叶片和第一网板，配电箱底部的左侧设有与配电箱内部空间联通的第一圆形筒，第一圆形筒内设有安装杆，安装杆的右侧安装有电机，电机的输出轴上连接有叶片，第一圆形筒的右侧出风位置设有第一网板。
优选地，还包括有密封机构，配电箱开有穿线孔的位置安装有密封机构，密封机构包括有第二圆形筒、摆动座、第一压板、第二弹簧、缓冲海绵和螺栓，穿线孔上设有与配电箱内部空间联通的第二圆形筒，第二圆形筒内侧壁设有摆动座，摆动座上铰接连接有第一压板，第一压板与第二圆形筒的内顶壁之间连接有第二弹簧，第一压板的底部与第二圆形筒的内底侧壁上均设有缓冲海绵，第二圆形筒顶部的中间开有螺纹孔，螺纹孔内设有与之配合的螺栓。
优选地，还包括有固定机构，配电箱顶部的左右两端对称安装有固定机构，固定机构包括有第一支杆、连接杆、第二支杆、限位块和锁，配电箱的顶部竖直连接有第一支杆，第一支杆的后侧水平向里的连接有连接杆，连接杆的后侧设有第二支杆，第二支杆的中部开有第二通孔，连接杆穿过第二通孔，连接杆的后端开有第三通孔，连接杆上设有限位块，限位块位于第二通孔和第三通孔之间，第三通孔内设有与之配合的锁。
优选地，还包括有第二网板，配电箱右侧的顶部设有与配电箱内部空间联通的第二网板。
优选地，还包括有L型挡板，配电箱顶部的右侧连接有L型挡板。
优选地，还包括有按钮、第二压板和指示灯，弹簧座的左侧水平连接有第二压板，配电箱的内底侧壁上设有按钮，按钮位于第二压板的正下方，配电箱的顶部设有指示灯，按钮与指示灯之间有电路连接。
优选地，还包括有固定块和加热丝，第一圆形筒的顶部和底部对称设有固定块，固定块位于第一圆形筒出风位置的偏左侧，上下两方的固定块之间连接有加热丝。
工作原理：将本发明安装完毕后，将线缆通过穿线孔进入到配电箱内并将其连接在工作位置，保护机构能够保护在火灾发生时通过拉线将挂在电路开关上的拉环拉线而及时断电，同时通风机构能够防止配电箱内电器积温发热。
因为保护机构包括有拉杆、弹簧座、第一弹簧、L型板和熔断丝，配电箱底部的中间偏右位置开有第一通孔，第一通孔内设有拉杆，拉杆的顶部设有弹簧座，弹簧座与配电箱之间连接有第一弹簧，拉杆穿过第一弹簧，配电箱底部开有第一通孔的位置的左右两侧对称设有L型板，L型板中放置有熔断丝，拉杆穿过第一通孔并在其底部开有与熔断丝配合的固定槽，拉线连接在拉杆的顶部。发生火灾事故时，熔断丝在高温下熔断，在第一弹簧的作用力下带动拉杆向下移动，拉杆向下移动通过拉线带动拉环向下移动，拉环向下移动即可将电路开关关闭，如此即可达到及时断电的效果。
因为通风机构包括有第一圆形筒、安装杆、电机、叶片和第一网板，配电箱底部的左侧设有与配电箱内部空间联通的第一圆形筒，第一圆形筒内设有安装杆，安装杆的右侧安装有电机，电机的输出轴上连接有叶片，第一圆形筒的右侧出风位置设有第一网板。启动电机工作，电机带动叶片转动，叶片转动产生气流通过第一圆形筒进入配电箱中，如此可将配电箱中的维持一个合适的环境，保证内部电器正常运作，第一网板能够将杂物阻挡在第一圆形筒的外部，防止对配电箱内的电子元件造成伤害。
因为还包括有密封机构，配电箱开有穿线孔的位置安装有密封机构，密封机构包括有第二圆形筒、摆动座、第一压板、第二弹簧、缓冲海绵和螺栓，穿线孔上设有与配电箱内部空间联通的第二圆形筒，第二圆形筒内侧壁设有摆动座，摆动座上铰接连接有第一压板，第一压板与第二圆形筒的内顶壁之间连接有第二弹簧，第一压板的底部与第二圆形筒的内底侧壁上均设有缓冲海绵，第二圆形筒顶部的中间开有螺纹孔，螺纹孔内设有与之配合的螺栓。操作者拧动螺栓，使得第一压板与缓冲海绵形成一定的空间，将线缆穿过第一压板和缓冲海绵形成的空间中，重新拧动螺栓，螺栓带动第一压板以摆动座为支点向下移动，将线缆固定在缓冲海绵上之后即可停止拧动固定螺栓，如此即可提供一个密闭的环境，防止杂物进入配电箱内对电路造成破坏。
因为还包括有固定机构，配电箱顶部的左右两端对称安装有固定机构，固定机构包括有第一支杆、连接杆、第二支杆、限位块和锁，配电箱的顶部竖直连接有第一支杆，第一支杆的后侧水平向里的连接有连接杆，连接杆的后侧设有第二支杆，第二支杆的中部开有第二通孔，连接杆穿过第二通孔，连接杆的后端开有第三通孔，连接杆上设有限位块，限位块位于第二通孔和第三通孔之间，第三通孔内设有与之配合的锁。本发明安装完毕后将锁挂在第三通孔上，将锁锁住后即可将本发明固定在特定的位置，防止因外界因素而使本发明丢失和移动。
因为还包括有第二网板，配电箱右侧的顶部设有与配电箱内部空间联通的第二网板。第二网板能够使配电箱空气流通，配合通风机构对配电箱内部环境进行保护。
因为还包括有L型挡板，配电箱顶部的右侧连接有L型挡板。L型挡板能够防止雨水进入配电箱中对内部的电路造成损坏。
因为还包括有按钮、第二压板和指示灯，弹簧座的左侧水平连接有第二压板，配电箱的内底侧壁上设有按钮，按钮位于第二压板的正下方，配电箱的顶部设有指示灯，按钮与指示灯之间有电路连接。当保护机构在火灾在工作时，带动弹簧座向下移动，弹簧座向下移动即可带动第二压板向下移动，当电路切断的同时，第二压板接触到按钮，按钮将指示灯的电路接通，提示人们电路切断，如此即可提高本发明的使用效果。
因为还包括有固定块和加热丝，第一圆形筒的顶部和底部对称设有固定块，固定块位于第一圆形筒出风位置的偏左侧，上下两方的固定块之间连接有加热丝。当配电箱内部环境由于外界的变化而受潮时，此时即可接通加热丝的电路，加热丝工作对经通风机构产生的气流进行加热，加热后的气流即可保持配电箱中的环境干燥，使得电子元件能够正常运行。
(3)有益效果
本发明通过保护机构和通风机构的配合，对配电箱中的环境进行一定的维持，同时能够适应不同的环境，再利用密封机构和固定机构的优化，达到了散热效果好、对环境使用能力强、不易受到损伤的效果。
附图说明

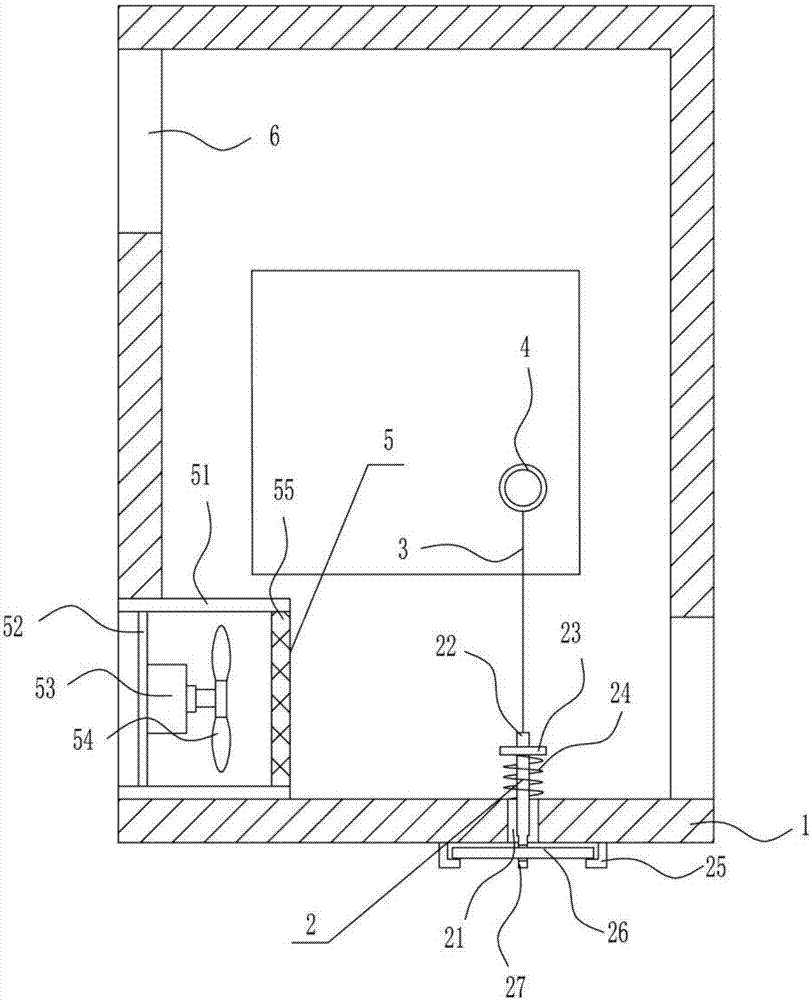

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明固定机构的左视结构示意图。
图4为本发明的第三种主视结构示意图。
附图中的标记为：1-配电箱，2-保护机构，21-第一通孔，22-拉杆，23-弹簧座，24-第一弹簧，25-L型板，26-熔断丝，27-固定槽，3-拉线，4-拉环，5-通风机构，51-第一圆形筒，52-安装杆，53-电机，54-叶片，55-第一网板，6-穿线孔，7-密封机构，71-第二圆形筒，72-摆动座，73-第一压板，74-第二弹簧，75-缓冲海绵，76-螺纹孔，77-螺栓，8-固定机构，81-第一支杆，82-连接杆，83-第二支杆，84-第二通孔，85-限位块，86-第三通孔，87-锁，9-第二网板，10-L型挡板，11-按钮，12-第二压板，13-指示灯，14-固定块，15-加热丝。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种建筑施工用防护配电箱，如图1-4所示，包括有配电箱1、保护机构2、拉线3、拉环4和通风机构5，配电箱1的内部安装有保护机构2，保护机构2的移动部件上连接有拉线3，拉线3的尾端连接有拉环4，配电箱1的左端安装有通风机构5，配电箱1顶部的左侧和底部的右侧均开有穿线孔6。
实施例2
一种建筑施工用防护配电箱，如图1-4所示，包括有配电箱1、保护机构2、拉线3、拉环4和通风机构5，配电箱1的内部安装有保护机构2，保护机构2的移动部件上连接有拉线3，拉线3的尾端连接有拉环4，配电箱1的左端安装有通风机构5，配电箱1顶部的左侧和底部的右侧均开有穿线孔6。
保护机构2包括有拉杆22、弹簧座23、第一弹簧24、L型板25和熔断丝26，配电箱1底部的中间偏右位置开有第一通孔21，第一通孔21内设有拉杆22，拉杆22的顶部设有弹簧座23，弹簧座23与配电箱1之间连接有第一弹簧24，拉杆22穿过第一弹簧24，配电箱1底部开有第一通孔21的位置的左右两侧对称设有L型板25，L型板25中放置有熔断丝26，拉杆22穿过第一通孔21并在其底部开有与熔断丝26配合的固定槽27，拉线3连接在拉杆22的顶部。
实施例3
一种建筑施工用防护配电箱，如图1-4所示，包括有配电箱1、保护机构2、拉线3、拉环4和通风机构5，配电箱1的内部安装有保护机构2，保护机构2的移动部件上连接有拉线3，拉线3的尾端连接有拉环4，配电箱1的左端安装有通风机构5，配电箱1顶部的左侧和底部的右侧均开有穿线孔6。
保护机构2包括有拉杆22、弹簧座23、第一弹簧24、L型板25和熔断丝26，配电箱1底部的中间偏右位置开有第一通孔21，第一通孔21内设有拉杆22，拉杆22的顶部设有弹簧座23，弹簧座23与配电箱1之间连接有第一弹簧24，拉杆22穿过第一弹簧24，配电箱1底部开有第一通孔21的位置的左右两侧对称设有L型板25，L型板25中放置有熔断丝26，拉杆22穿过第一通孔21并在其底部开有与熔断丝26配合的固定槽27，拉线3连接在拉杆22的顶部。
通风机构5包括有第一圆形筒51、安装杆52、电机53、叶片54和第一网板55，配电箱1底部的左侧设有与配电箱1内部空间联通的第一圆形筒51，第一圆形筒51内设有安装杆52，安装杆52的右侧安装有电机53，电机53的输出轴上连接有叶片54，第一圆形筒51的右侧出风位置设有第一网板55。
实施例4
一种建筑施工用防护配电箱，如图1-4所示，包括有配电箱1、保护机构2、拉线3、拉环4和通风机构5，配电箱1的内部安装有保护机构2，保护机构2的移动部件上连接有拉线3，拉线3的尾端连接有拉环4，配电箱1的左端安装有通风机构5，配电箱1顶部的左侧和底部的右侧均开有穿线孔6。
保护机构2包括有拉杆22、弹簧座23、第一弹簧24、L型板25和熔断丝26，配电箱1底部的中间偏右位置开有第一通孔21，第一通孔21内设有拉杆22，拉杆22的顶部设有弹簧座23，弹簧座23与配电箱1之间连接有第一弹簧24，拉杆22穿过第一弹簧24，配电箱1底部开有第一通孔21的位置的左右两侧对称设有L型板25，L型板25中放置有熔断丝26，拉杆22穿过第一通孔21并在其底部开有与熔断丝26配合的固定槽27，拉线3连接在拉杆22的顶部。
通风机构5包括有第一圆形筒51、安装杆52、电机53、叶片54和第一网板55，配电箱1底部的左侧设有与配电箱1内部空间联通的第一圆形筒51，第一圆形筒51内设有安装杆52，安装杆52的右侧安装有电机53，电机53的输出轴上连接有叶片54，第一圆形筒51的右侧出风位置设有第一网板55。
还包括有密封机构7，配电箱1开有穿线孔6的位置安装有密封机构7，密封机构7包括有第二圆形筒71、摆动座72、第一压板73、第二弹簧74、缓冲海绵75和螺栓77，穿线孔6上设有与配电箱1内部空间联通的第二圆形筒71，第二圆形筒71内侧壁设有摆动座72，摆动座72上铰接连接有第一压板73，第一压板73与第二圆形筒71的内顶壁之间连接有第二弹簧74，第一压板73的底部与第二圆形筒71的内底侧壁上均设有缓冲海绵75，第二圆形筒71顶部的中间开有螺纹孔76，螺纹孔76内设有与之配合的螺栓77。
还包括有固定机构8，配电箱1顶部的左右两端对称安装有固定机构8，固定机构8包括有第一支杆81、连接杆82、第二支杆83、限位块85和锁87，配电箱1的顶部竖直连接有第一支杆81，第一支杆81的后侧水平向里的连接有连接杆82，连接杆82的后侧设有第二支杆83，第二支杆83的中部开有第二通孔84，连接杆82穿过第二通孔84，连接杆82的后端开有第三通孔86，连接杆82上设有限位块85，限位块85位于第二通孔84和第三通孔86之间，第三通孔86内设有与之配合的锁87。
还包括有第二网板9，配电箱1右侧的顶部设有与配电箱1内部空间联通的第二网板9。
还包括有L型挡板10，配电箱1顶部的右侧连接有L型挡板10。
还包括有按钮11、第二压板12和指示灯13，弹簧座23的左侧水平连接有第二压板12，配电箱1的内底侧壁上设有按钮11，按钮11位于第二压板12的正下方，配电箱1的顶部设有指示灯13，按钮11与指示灯13之间有电路连接。
还包括有固定块14和加热丝15，第一圆形筒51的顶部和底部对称设有固定块14，固定块14位于第一圆形筒51出风位置的偏左侧，上下两方的固定块14之间连接有加热丝15。
工作原理：将本发明安装完毕后，将线缆通过穿线孔6进入到配电箱1内并将其连接在工作位置，保护机构2能够保护在火灾发生时通过拉线3将挂在电路开关上的拉环4拉线3而及时断电，同时通风机构5能够防止配电箱1内电器积温发热。
因为保护机构2包括有拉杆22、弹簧座23、第一弹簧24、L型板25和熔断丝26，配电箱1底部的中间偏右位置开有第一通孔21，第一通孔21内设有拉杆22，拉杆22的顶部设有弹簧座23，弹簧座23与配电箱1之间连接有第一弹簧24，拉杆22穿过第一弹簧24，配电箱1底部开有第一通孔21的位置的左右两侧对称设有L型板25，L型板25中放置有熔断丝26，拉杆22穿过第一通孔21并在其底部开有与熔断丝26配合的固定槽27，拉线3连接在拉杆22的顶部。发生火灾事故时，熔断丝26在高温下熔断，在第一弹簧24的作用力下带动拉杆22向下移动，拉杆22向下移动通过拉线3带动拉环4向下移动，拉环4向下移动即可将电路开关关闭，如此即可达到及时断电的效果。
因为通风机构5包括有第一圆形筒51、安装杆52、电机53、叶片54和第一网板55，配电箱1底部的左侧设有与配电箱1内部空间联通的第一圆形筒51，第一圆形筒51内设有安装杆52，安装杆52的右侧安装有电机53，电机53的输出轴上连接有叶片54，第一圆形筒51的右侧出风位置设有第一网板55。启动电机53工作，电机53带动叶片54转动，叶片54转动产生气流通过第一圆形筒51进入配电箱1中，如此可将配电箱1中的维持一个合适的环境，保证内部电器正常运作，第一网板55能够将杂物阻挡在第一圆形筒51的外部，防止对配电箱1内的电子元件造成伤害。
因为还包括有密封机构7，配电箱1开有穿线孔6的位置安装有密封机构7，密封机构7包括有第二圆形筒71、摆动座72、第一压板73、第二弹簧74、缓冲海绵75和螺栓77，穿线孔6上设有与配电箱1内部空间联通的第二圆形筒71，第二圆形筒71内侧壁设有摆动座72，摆动座72上铰接连接有第一压板73，第一压板73与第二圆形筒71的内顶壁之间连接有第二弹簧74，第一压板73的底部与第二圆形筒71的内底侧壁上均设有缓冲海绵75，第二圆形筒71顶部的中间开有螺纹孔76，螺纹孔76内设有与之配合的螺栓77。操作者拧动螺栓77，使得第一压板73与缓冲海绵75形成一定的空间，将线缆穿过第一压板73和缓冲海绵75形成的空间中，重新拧动螺栓77，螺栓77带动第一压板73以摆动座72为支点向下移动，将线缆固定在缓冲海绵75上之后即可停止拧动固定螺栓77，如此即可提供一个密闭的环境，防止杂物进入配电箱1内对电路造成破坏。
因为还包括有固定机构8，配电箱1顶部的左右两端对称安装有固定机构8，固定机构8包括有第一支杆81、连接杆82、第二支杆83、限位块85和锁87，配电箱1的顶部竖直连接有第一支杆81，第一支杆81的后侧水平向里的连接有连接杆82，连接杆82的后侧设有第二支杆83，第二支杆83的中部开有第二通孔84，连接杆82穿过第二通孔84，连接杆82的后端开有第三通孔86，连接杆82上设有限位块85，限位块85位于第二通孔84和第三通孔86之间，第三通孔86内设有与之配合的锁87。本发明安装完毕后将锁87挂在第三通孔86上，将锁87锁87住后即可将本发明固定在特定的位置，防止因外界因素而使本发明丢失和移动。
因为还包括有第二网板9，配电箱1右侧的顶部设有与配电箱1内部空间联通的第二网板9。第二网板9能够使配电箱1空气流通，配合通风机构5对配电箱1内部环境进行保护。
因为还包括有L型挡板10，配电箱1顶部的右侧连接有L型挡板10。L型挡板10能够防止雨水进入配电箱1中对内部的电路造成损坏。
因为还包括有按钮11、第二压板12和指示灯13，弹簧座23的左侧水平连接有第二压板12，配电箱1的内底侧壁上设有按钮11，按钮11位于第二压板12的正下方，配电箱1的顶部设有指示灯13，按钮11与指示灯13之间有电路连接。当保护机构2在火灾在工作时，带动弹簧座23向下移动，弹簧座23向下移动即可带动第二压板12向下移动，当电路切断的同时，第二压板12接触到按钮11，按钮11将指示灯13的电路接通，提示人们电路切断，如此即可提高本发明的使用效果。
因为还包括有固定块14和加热丝15，第一圆形筒51的顶部和底部对称设有固定块14，固定块14位于第一圆形筒51出风位置的偏左侧，上下两方的固定块14之间连接有加热丝15。当配电箱1内部环境由于外界的变化而受潮时，此时即可接通加热丝15的电路，加热丝15工作对经通风机构5产生的气流进行加热，加热后的气流即可保持配电箱1中的环境干燥，使得电子元件能够正常运行。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
