一种建筑工地的废水和废气处理装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:建筑施工
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及一种废水和废弃处理领域,具体是一种建筑工地的废水和废气处理装置。


背景技术

现代工程项目正在朝着大型化、规模化、现代化的方向发展,各大城市工程的数量呈指数级倍增,但是随着工程项目的发展,建筑工地产生的废水和废气的含量也在大大增加,但是市面上使用的建筑工地的废水和废气的处理装置是分开的,增加了成本,使用的废水处理装置不能将含油废水和冲洗废水分开处理,且处理好的废水不能进行回收利用,浪费资源。


发明内容

本发明的目的在于提供一种建筑工地的废水和废气处理装置,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:

一种建筑工地的废水和废气处理装置,包括安装箱、风机、分离箱、卷筒、第一电机、过滤箱、过滤网板、第一隔油板、第二隔油板、第一过滤池、第二电机、冷触媒过滤网、光触媒过滤网、排气管、弧形罩、排尘箱、推板、刮油板、净化池、第三隔油板、第一水泵、第二水泵、种植筒、第二过滤池、过滤网箱和第三电机,分离箱下部成倒圆台状设置,分离箱顶面设置有安装箱,安装箱顶面中部设置有第二电机,第二电机的转轴穿过安装箱的顶板和连接管一端连接,连接管竖向设置,连接管位于安装箱里面,连接管的管壁上开设有若干个排气孔,连接管和安装箱之间用排气孔连通,连接管另一端伸入分离箱里面和排气管一端连接,排气管竖向设置,排气管上面设置有螺旋叶片,所述分离箱、安装箱、连接管、排气管和第二电机均有两个,且绕Y轴对称设置,所述两个分离箱一体成型,所述两个安装箱一体成型,且一侧安装箱一端开设的出气孔和背离此安装箱的分离箱连通,另一侧安装箱一端中部开设有排气孔,所述排气孔和导气管一端连接,导气管另一端端口内部依次设置有冷触媒过滤网和光触媒过滤网,所述冷触媒过滤网和光触媒过滤网均竖向设置,背离导气管一侧的分离箱外侧顶部开设有进气口,所述进气口和风机的出气口连通。

所述两侧分离箱正下方设置有排尘箱,排尘箱固定在支撑基柱顶面,支撑基柱竖向设置,两侧分离箱底部开设的出尘口均和排尘箱连通,排尘箱里面靠近导气管一侧设置有推板,推板底面和排尘箱的底板内壁接触,推板竖向设置,所述推板的宽度和排尘箱的宽度相对应,推板一侧上部和下部分别和一根钢丝绳一端连接,钢丝绳另一端穿过排尘箱另一侧缠绕在卷筒上,卷筒固定在排尘箱另一侧外壁上部,卷筒的转轴和第一电机的转轴连接,第一电机固定在排尘箱另一侧外壁下部,推板另一侧中部和一根钢丝绳一端连接,所述钢丝绳另一端穿过排尘箱一侧缠绕在固定杆上,推板靠近固定杆一侧上部和下部对称开设有螺纹凹槽,排尘箱另一侧上部和下部开设有和上述螺纹凹槽直径相等位置对应的螺纹通孔,排尘箱的螺纹通孔和推板的螺纹凹槽之间用固定螺栓连接,排尘箱的底板上靠近第一电机一侧开设有排尘通孔,所述排尘通孔和导尘管一端连接,导尘管竖向设置。

所述排尘箱固定在支撑基柱顶面,支撑基柱竖向设置,支撑基柱一侧横向设置有第一过滤池和第二过滤池,另一侧设置有净化池,第一过滤池和第二过滤池靠近净化池一侧外壁下部对称设置有第一水泵,第一过滤池一侧的第一水泵的输入端伸入第一过滤池下部,第二过滤池一侧的第一水泵伸入第二过滤池中部,两个第一水泵的输出端均用导水管和净化池连通,所述净化池的底板内壁绕X轴对称设置有种植筒,种植筒横向设置,种植筒上方是横向设置的第三隔油板,所述净化池背离支撑基柱一侧下部开设有排水孔,所述排水孔和第二水泵的输入端连接,所述排水孔位置处设置有过滤网罩,第二水泵固定在净化池一侧外壁下部,净化池另一侧顶部开设有导油孔,所述导油孔和第一过滤池之间用导油管连通,第一过滤池背离支撑基柱一端上方设置有过滤箱,过滤箱底部的出水孔和第一过滤池连通,过滤箱里面中部横向设置有过滤网板,过滤箱背离支撑基柱一侧上部设置有进水孔,第一过滤池里面上部横向设置有第一隔油板,第一隔油板正下方横向设置有第二隔油板,第一过滤池里面位于第一隔油板上方设置有刮油板,刮油板固定在转杆上,转杆一端和第三电机的转轴连接,第三电机固定在导尘管上,第一过滤池靠近过滤箱一侧上部开设有排油孔,第二过滤池里面靠近支撑基柱一侧中部设置有过滤网箱。

作为本发明进一步的方案:所述分离箱的竖向中心轴、排气管的竖向中心轴和连接管的竖向中心轴重合。

作为本发明进一步的方案:所述两侧出尘口位置处均设置有弧形罩,弧形罩底部两侧分别用固定架和排尘箱连接,所述固定架位于排尘箱里面。

作为本发明进一步的方案:所述第一过滤池和第二过滤池一体成型。

作为本发明进一步的方案:所述第三隔油板四周分别和净化池四周内壁上部固定连接。

作为本发明进一步的方案:所述种植筒顶面均匀开设有若干个种植孔。

作为本发明进一步的方案:所述进水孔底面的水平面和过滤网板的顶面的水平面重合。

作为本发明进一步的方案:所述第二隔油板底面的水平面高于第一过滤池的横向中心轴的水平面。

作为本发明再进一步的方案:所述排油孔底面的水平面高于第一隔油板顶面的水平面。

与现有技术相比,本发明的有益效果是:利用第二电机带动排气管转动,从而对导入的含尘废气进行离心分离排出尘土,利用冷触媒过滤和光触媒过滤网对废气中的有害气体进行净化过滤,利用弧形罩避免排尘箱里面的尘土回流,利用推板使尘土导出,利用第三电机带动转杆转动,从而带动刮油板转动,将第一过滤池上面的油导出,利用种植部中部水生植物,对废水进行净化,利用过滤网板经含油废水里面的残渣滤除,利用过滤网箱阻隔冲洗废水里面的泥土,本发明能同时对建筑工地上的废水和废气进行过滤,降低成本,且对机械产生的含油废水进行隔油处理,实用性大,能对净化后的水进行回收利用。


附图说明

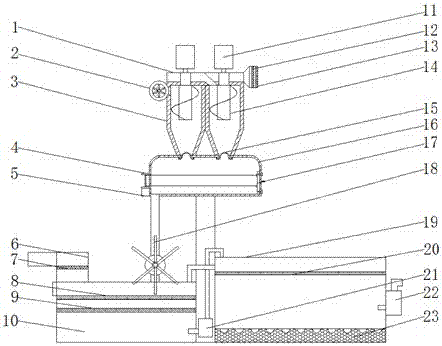

图1为一种建筑工地的废水和废气处理装置的结构示意图。

图2为一种建筑工地的废水和废气处理装置中过滤池和净化池俯视图的结构示意图。

图3为一种建筑工地的废水和废气处理装置中第二过滤池的结构示意图。

图4为一种建筑工地的废水和废气处理装置中分离箱的结构示意图。

图5为一种建筑工地的废水和废气处理装置中刮油板设置的结构示意图。

图中:安装箱1、风机2、分离箱3、卷筒4、第一电机5、过滤箱6、过滤网板7、第一隔油板8、第二隔油板9、第一过滤池10、第二电机11、冷触媒过滤网12、光触媒过滤网13、排气管14、弧形罩15、排尘箱16、推板17、刮油板18、净化池19、第三隔油板20、第一水泵21、第二水泵22、种植筒23、第二过滤池24、过滤网箱25和第三电机26。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1~5,本发明实施例中,一种建筑工地的废水和废气处理装置,包括安装箱1、风机2、分离箱3、卷筒4、第一电机5、过滤箱6、过滤网板7、第一隔油板8、第二隔油板9、第一过滤池10、第二电机11、冷触媒过滤网12、光触媒过滤网13、排气管14、弧形罩15、排尘箱16、推板17、刮油板18、净化池19、第三隔油板20、第一水泵21、第二水泵22、种植筒23、第二过滤池24、过滤网箱25和第三电机26,分离箱3下部成倒圆台状设置,分离箱3顶面设置有安装箱1,安装箱1顶面中部设置有第二电机11,第二电机11的转轴穿过安装箱1的顶板和连接管一端连接,连接管竖向设置,连接管位于安装箱1里面,连接管的管壁上开设有若干个排气孔,连接管和安装箱1之间用排气孔连通,连接管另一端伸入分离箱3里面和排气管14一端连接,排气管14竖向设置,排气管14上面设置有螺旋叶片,所述分离箱3的竖向中心轴、排气管14的竖向中心轴和连接管的竖向中心轴重合,所述分离箱3、安装箱1、连接管、排气管14和第二电机11均有两个,且绕Y轴对称设置,所述两个分离箱3一体成型,所述两个安装箱1一体成型,且一侧安装箱1一端开设的出气孔和背离此安装箱1的分离箱3连通,另一侧安装箱1一端中部开设有排气孔,所述排气孔和导气管一端连接,导气管另一端端口内部依次设置有冷触媒过滤网12和光触媒过滤网13,所述冷触媒过滤网12和光触媒过滤网13均竖向设置,背离导气管一侧的分离箱3外侧顶部开设有进气口,所述进气口和风机2的出气口连通,两侧分离箱3正下方设置有排尘箱16,排尘箱16固定在支撑基柱顶面,支撑基柱竖向设置,两侧分离箱3底部开设的出尘口均和排尘箱16连通,且两侧出尘口位置处均设置有弧形罩15,弧形罩15底部两侧分别用固定架和排尘箱16连接,所述固定架位于排尘箱16里面,排尘箱16里面靠近导气管一侧设置有推板17,推板17底面和排尘箱16的底板内壁接触,推板17竖向设置,所述推板17的宽度和排尘箱16的宽度相对应,推板17一侧上部和下部分别和一根钢丝绳一端连接,钢丝绳另一端穿过排尘箱16另一侧缠绕在卷筒4上,卷筒4固定在排尘箱16另一侧外壁上部,卷筒4的转轴和第一电机5的转轴连接,第一电机5固定在排尘箱16另一侧外壁下部,推板17另一侧中部和一根钢丝绳一端连接,所述钢丝绳另一端穿过排尘箱16一侧缠绕在固定杆上,推板17靠近固定杆一侧上部和下部对称开设有螺纹凹槽,排尘箱16另一侧上部和下部开设有和上述螺纹凹槽直径相等位置对应的螺纹通孔,排尘箱16的螺纹通孔和推板17的螺纹凹槽之间用固定螺栓连接,排尘箱16的底板上靠近第一电机5一侧开设有排尘通孔,所述排尘通孔和导尘管一端连接,导尘管竖向设置,所述排尘箱16固定在支撑基柱顶面,支撑基柱竖向设置,支撑基柱一侧横向设置有第一过滤池10和第二过滤池24,另一侧设置有净化池19,所述第一过滤池10和第二过滤池24一体成型,第一过滤池10和第二过滤池24靠近净化池19一侧外壁下部对称设置有第一水泵21,第一过滤池10一侧的第一水泵21的输入端伸入第一过滤池10下部,第二过滤池24一侧的第一水泵21伸入第二过滤池24中部,两个第一水泵21的输出端均用导水管和净化池19连通,所述净化池19的底板内壁绕X轴对称设置有种植筒23,种植筒23横向设置,种植筒23顶面均匀开设有若干个种植孔,种植筒23上方是横向设置的第三隔油板20,第三隔油板20四周分别和净化池19四周内壁上部固定连接,所述净化池19背离支撑基柱一侧下部开设有排水孔,所述排水孔和第二水泵22的输入端连接,所述排水孔位置处设置有过滤网罩,第二水泵22固定在净化池19一侧外壁下部,净化池19另一侧顶部开设有导油孔,所述导油孔和第一过滤池10之间用导油管连通,第一过滤池10背离支撑基柱一端上方设置有过滤箱6,过滤箱6底部的出水孔和第一过滤池10连通,过滤箱6里面中部横向设置有过滤网板7,过滤箱6背离支撑基柱一侧上部设置有进水孔,所述进水孔底面的水平面和过滤网板7的顶面的水平面重合,第一过滤池10里面上部横向设置有第一隔油板8,第一隔油板8正下方横向设置有第二隔油板9,所述第二隔油板9底面的水平面高于第一过滤池10的横向中心轴的水平面,第一过滤池10里面位于第一隔油板8上方设置有刮油板18,刮油板18固定在转杆上,转杆一端和第三电机26的转轴连接,第三电机26固定在导尘管上,第一过滤池10靠近过滤箱6一侧上部开设有排油孔,所述排油孔底面的水平面高于第一隔油板8顶面的水平面,第二过滤池24里面靠近支撑基柱一侧中部设置有过滤网箱25。

本发明的工作原理是:打开第二电机和风机,风机将外界含尘空气抽入一侧分离箱里面,含尘空气在一侧分离箱里面做离心运动,尘土经螺旋叶片掉落至排尘箱里面,净化过的空气经安装箱进入另一侧的分离箱里面进行再次离尘处理,然后经过冷触媒过滤网和光触媒过滤网过滤排出,打开第一电机带动卷筒转动,控制推板移动,将尘土推入导尘管里面,然后排出,建筑工地的含油废水的冲洗废水分别进入第一过滤池和第二过滤池,分别进行隔油除渣和除尘处理,然后经第一水泵排入净化池,净化好后经第二水泵排出进行回收利用。

尽管参照前述实施例对本发明进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
