技术领域
本发明涉及纺织技术领域，具体为一种纺织车间流水线用布料活动式悬挂输送机构。
背景技术
纺织是指对纤维进行机械织造形成布料的生产加工活动，而在纺织活动中，为了提高布料的悬垂平整程度以及布料的整洁性，需要在布料完成织造之后进行多次加工，而在对布料进行加工转移时，需要对布料进行暂时悬挂放置，方便相关人员进行取用加工，但是现有的悬挂装置大多存在以下问题：
1、悬挂架自身结构固定不方便进行位移调整，从而影响布料进行正常取用或者悬挂，同时不能够对布料进行活动转移，不利于布料进行其他工序加工；
2、不能够利用布料自身的重量因素驱动悬挂机构进行运动，从而需要其他电力动力对悬挂机构进行驱动运动，造成能源严重浪费，从而间接的提高了布料生产的成本。
发明内容
本发明的目的在于提供一种纺织车间流水线用布料活动式悬挂输送机构，以解决上述背景技术中提出的悬挂架自身结构固定不方便进行位移调整，从而影响布料进行正常取用或者悬挂，同时不能够对布料进行活动转移，不利于布料进行其他工序加工，不能够利用布料自身的重量因素驱动悬挂机构进行运动，从而需要其他电力动力对悬挂机构进行驱动运动，造成能源严重浪费，从而间接的提高了布料生产的成本的问题。
为实现上述目的，本发明提供如下技术方案：一种纺织车间流水线用布料活动式悬挂输送机构，包括安装架、传动齿轮、第二连接轴和涡旋弹簧，所述安装架的上方连接有安装支杆，所述安装架上开设有轨道槽，且安装架的内侧安装有传动带，所述传动带的内侧设置有传动齿轮，且传动齿轮位于安装架的内侧，所述传动齿轮上安装有第一连接轴，且传动齿轮通过第一连接轴与安装架相互连接，所述传动带的内侧设置有连接齿块，且传动带通过连接齿块与传动齿轮相互连接，所述传动带的外侧设置有第一横杆，且第一横杆的内侧设置有连接片，所述连接片上设置有第二连接轴，且连接片通过第二连接轴与第一横杆相互连接，所述连接片上安装有第二横杆，且第二横杆的外侧设置有套筒，并且第二横杆和套筒均位于轨道槽的内侧，所述第二横杆上开设有连接槽，且第二横杆的外侧设置有收卷辊，所述收卷辊上分别安装有连接头和摇把，且收卷辊通过连接头和连接槽与第二横杆相互连接，所述收卷辊上设置有安装环，且安装环的内侧设置有第三连接轴，所述第三连接轴的外侧分别设置有第一套环和第二套环，且第一套环和第二套环上分别安装有第一压杆和第二压杆，所述第一套环和第二套环的内侧均设置有涡旋弹簧，且第一套环和第二套环均通过涡旋弹簧与第三连接轴相互连接。
优选的，所述传动带的内侧均匀分布有连接齿块，且传动带通过连接齿块与传动齿轮啮合连接。
优选的，所述第一横杆在传动带上等间距分布，且第一横杆与传动带构成旋转结构，并且第一横杆俯视为横向放置的“凹”字型结构。
优选的，所述第二横杆通过连接片和第二连接轴与第一横杆构成旋转结构，并且第二横杆的外侧嵌套有套筒。
优选的，所述套筒与第二横杆构成旋转结构，且套筒与轨道槽构成滑动结构。
优选的，所述收卷辊在传动带的外侧对称分布，且收卷辊与连接头之间为固定连接。
优选的，所述连接头的端部为球状结构，且连接头嵌套在连接槽的内侧，并且连接头通过连接槽与第二横杆构成旋转结构。
优选的，所述第一套环和第二套环分别与第一压杆和第二压杆固定连接，且第一套环和第二套环均通过涡旋弹簧与第三连接轴构成旋转结构。
与现有技术相比，本发明的有益效果是：该纺织车间流水线用布料活动式悬挂输送机构；
1、布料能够通过第一压杆压制在收卷辊上，接着旋转收卷辊便能够对布料进行收卷，然后涡旋弹簧推动第二压杆压制在完成收卷的布料的表面，方便对完成收卷的布料进行固定，此时的布料也在收卷辊上完成收卷悬挂，避免布料出现拖地情况以及滑落的情况；
2、第二横杆通过连接片和第二连接轴在第一横杆上进行旋转，从而方便第二横杆通过套筒在轨道槽内进行运动的同时，有利于第二横杆通过套筒跟随轨道槽的走向改变朝向；
3、当第二横杆带动收卷辊运动至安装架下方的轨道槽时，此时的收卷辊由水平状态改变为朝下的悬垂状态，方便增加传送带在传动齿轮上的运动势能，从而能够利用布料以及收卷辊自身的重力对该悬挂输送机构进行驱动。
附图说明

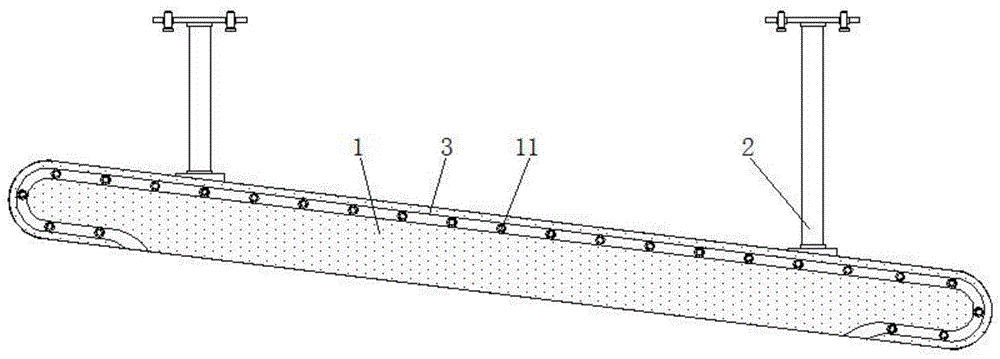

图1为本发明整体结构示意图；
图2为本发明安装架仰视结构示意图；
图3为本发明传动带安装结构示意图；
图4为本发明安装架侧剖结构示意图；
图5为本发明第一横杆与第二横杆连接结构示意图；
图6为本发明第一套环和第二套环安装结构示意图；
图7为本发明第二套环与第三连接轴连接结构示意图。
图中：1、安装架；2、安装支杆；3、轨道槽；4、传动带；5、传动齿轮；6、第一连接轴；7、连接齿块；8、第一横杆；9、连接片；10、第二连接轴；11、第二横杆；12、套筒；13、连接槽；14、收卷辊；15、连接头；16、摇把；17、安装环；18、第三连接轴；19、第一套环；20、第二套环；21、第一压杆；22、第二压杆；23、涡旋弹簧。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种技术方案：一种纺织车间流水线用布料活动式悬挂输送机构，包括安装架1、传动齿轮5、第二连接轴10和涡旋弹簧23，安装架1的上方连接有安装支杆2，安装架1上开设有轨道槽3，且安装架1的内侧安装有传动带4，传动带4的内侧设置有传动齿轮5，且传动齿轮5位于安装架1的内侧，传动齿轮5上安装有第一连接轴6，且传动齿轮5通过第一连接轴6与安装架1相互连接，传动带4的内侧设置有连接齿块7，且传动带4通过连接齿块7与传动齿轮5相互连接，传动带4的外侧设置有第一横杆8，且第一横杆8的内侧设置有连接片9，连接片9上设置有第二连接轴10，且连接片9通过第二连接轴10与第一横杆8相互连接，连接片9上安装有第二横杆11，且第二横杆11的外侧设置有套筒12，并且第二横杆11和套筒12均位于轨道槽3的内侧，第二横杆11上开设有连接槽13，且第二横杆11的外侧设置有收卷辊14，收卷辊14上分别安装有连接头15和摇把16，且收卷辊14通过连接头15和连接槽13与第二横杆11相互连接，收卷辊14上设置有安装环17，且安装环17的内侧设置有第三连接轴18，第三连接轴18的外侧分别设置有第一套环19和第二套环20，且第一套环19和第二套环20上分别安装有第一压杆21和第二压杆22，第一套环19和第二套环20的内侧均设置有涡旋弹簧23，且第一套环19和第二套环20均通过涡旋弹簧23与第三连接轴18相互连接。
本例中的传动带4的内侧均匀分布有连接齿块7，且传动带4通过连接齿块7与传动齿轮5啮合连接，方便传动带4在进行运动的同时，传动带4能够通过连接齿块7带动传动齿轮5进行同步运动；
第一横杆8在传动带4上等间距分布，且第一横杆8与传动带4构成旋转结构，并且第一横杆8俯视为横向放置的“凹”字型结构，方便第一横杆8在传动带4上进行自适应角度旋转，同时有利于第二横杆11在第一横杆8上进行安装；
第二横杆11通过连接片9和第二连接轴10与第一横杆8构成旋转结构，并且第二横杆11的外侧嵌套有套筒12，方便第二横杆11通过连接片9和第二连接轴10在第一横杆8上旋转改变朝向，进而有利于收卷辊14在运动至安装架1的下方时竖直朝下；
套筒12与第二横杆11构成旋转结构，且套筒12与轨道槽3构成滑动结构，方便第二横杆11通过套筒12在轨道槽3内跟随轨道槽3的走向改变位置，从而有利于第二横杆11的朝向进行改变；
收卷辊14在传动带4的外侧对称分布，且收卷辊14与连接头15之间为固定连接，方便收卷辊14在传动带4的外侧稳定安装，提高了收卷辊14与连接头15之间进行连接的稳定性；
连接头15的端部为球状结构，且连接头15嵌套在连接槽13的内侧，并且连接头15通过连接槽13与第二横杆11构成旋转结构，方便收卷辊14通过连接头15和连接槽13在第二横杆11上进行旋转运动，从而方便收卷辊14在进行旋转时对布料进行收卷；
第一套环19和第二套环20分别与第一压杆21和第二压杆22固定连接，且第一套环19和第二套环20均通过涡旋弹簧23与第三连接轴18构成旋转结构，方便第一压杆21和第二压杆22分别通过第一套环19和第二套环20以及涡旋弹簧23在第三连接轴18的外侧进行旋转运动，从而有利于第一压杆21和第二压杆22对收卷的布料进行压制固定，避免完成收卷的布料出现松散掉落的情况。
工作原理：根据图1所示，首先将该悬挂输送机构通过安装支杆2安装在纺织车间内的流水线附近，根据图1和图4所示，手动推动安装架1最左端的收卷辊14上的第一压杆21和第二压杆22分别通过第一套环19、第二套环20、涡旋弹簧23和第三连接轴18在安装环17上进行旋转展开，根据图4所示，将需要进行悬挂输送的布料放置到收卷辊14的外侧，根据图6和图7所示，接着推动第一压杆21进行反方向旋转，此时的涡旋弹簧23推动第一压杆21通过第一套环19和第三连接轴18在安装环17上进行反方向旋转，直至第一压杆21压在收卷辊14的外侧与收卷辊14进行配合对布料进行夹持，根据图4所示，此时手持摇把16进行旋转，从而摇把16带动收卷辊14进行旋转，此时的收卷辊14则通过连接头15以及连接槽13在第二横杆11上进行旋转，从而收卷辊14对布料进行收卷收纳，当布料完成收卷之后，根据图6和图7所示，再次手动推动第二压杆22进行反方向旋转，此时的第二压杆22通过第二套环20和涡旋弹簧23在安装环17上进行旋转，直至第二压杆22压制在完成收卷的布料的外侧，防止布料出现松脱情况；
根据图1和图2所示，当布料在安装架1最左端的收卷辊14上完成收卷悬挂之后，轻微推动完成收卷的布料，从而收卷辊14进行同步运动，而收卷辊14则带动第二横杆11在轨道槽3的内侧进行同步运动，根据图1和图4所示，当第二横杆11在轨道槽3的内侧滑动至轨道槽3过渡至安装架1底部的位置时，根据图4和图5所示，此时的第二横杆11跟随轨道槽3的走向通过连接片9和第二连接轴10在第一横杆8上进行旋转，根据图1和图4所示，而第二横杆11则通过套筒12在轨道槽3内进行滑动运动，当第二横杆11运动至安装架1底部的轨道槽3内时，此时的第二横杆11通过连接片9和第二连接轴10在第一横杆8上旋转至竖直朝下，而第二横杆11则带动收卷辊14同样保持竖直朝下，此时收卷辊14以及收卷的布料由原本的水平状态改变为竖直状态，根据图1和图4所示，从而收卷辊14在重力的作用下通过第二横杆11以及套筒12在安装架1底部的轨道槽3内顺着倾斜的安装架1向右进行运动，而在第二横杆11进行运动的同时，此时的第二横杆11通过第一横杆8带动传动带4进行运动，根据图3所示，此时的传动带4则通过连接齿块7、传动齿轮5以及第一连接轴6进行逆时针旋转运动，而此时的传动带4则通过第一横杆8以及第二横杆11带动收卷辊14顺着轨道槽3进行逆时针运动，故当安装架1最左侧的收卷辊14在重力的作用下运动至安装架1的右端时，收卷辊14通过传动带4推动其他收卷辊14依次逆时针循环运动，其他的收卷辊14同样会依次运动至安装架1的最左端进行布料悬挂安装，再在重力的作用下通过轨道槽3滑动至安装架1的右侧，滑动至安装架1右侧收卷辊14则能够卸下收卷的布料进行下一道加工工序，进而该悬挂输送机构便完成了对布料的悬挂输送工作，这样一种纺织车间流水线用布料活动式悬挂输送机构方便进行使用。
