技术领域
本发明属于管道疏通技术领域，更具体地说，特别涉及一种带有吸附功能的管道疏通装置。
背景技术
管道疏通装置，即用于管道堵塞的疏通器具，它一般由撞击物与作用杆共同构成，根据其作用价质不同，可分为弹簧波纹管式结构与直杆撞击头式结构两种，前者主要应用于家庭房间内部的弯管疏通场合，后者主要应用于生活小区直管管道的疏通场合，那么本设计就是对后者结构的管道疏通装置进行的改进说明。
如，公开(公告)号：CN203664282U中涉及管路疏通技术领域，公开了一种管道疏通装置。所述管道疏通装置包括：电机；钻杆，一端具有螺旋钻头；第一联轴器，将所述电机的输出轴与所述钻杆的另一端联接。
又如，公开(公告)号CN206824339U中公开了一种石油管道疏通装置，包括驱动电机，所述第一连接件的外表面固定安装有第一连接杆，所述圆球通过圆形槽转动连接在疏通轴的内部，所述圆球的外表面固定安装有铁链，所述疏通轴的外表面设有刷子，所述梯形槽的内部滑动连接有支撑杆，所述固定块的外表面固定安装有复位弹簧，所述固定块滑动连接在第一凹槽的内部，所述固定杆的外表面开有通孔，所述通孔的内部滑动连接有外螺纹杆，所述固定杆的一端固定安装在第二连接件的一侧外表面，所述第二连接杆的一端固定安装有导向头，该石油管道疏通装置可以利用圆球在圆形槽的内部转动改变该装置的形状。
基于上述，本发明人发现，类似于上述结构的直杆状现有的住宅区路面直管型的下水道所应用的管道疏通装置功能单一，多为直杆状的撞击类器件，而实际这类管道一旦堵塞，就会在直管内形成淤水，使堵塞部位的具体堵塞情况难以知晓，即使通过手电也难以观看底部情况。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种带有吸附功能的管道疏通装置，以期达到更具有更加实用价值性的目的。
发明内容
本发明带有吸附功能的管道疏通装置的目的与功效，由以下具体技术手段所达成：
一种带有吸附功能的管道疏通装置，包括作用杆，连接件，连接孔，作用头，连接槽，螺纹台阶，夹环，功能环，加强肋板，收纳框，容纳槽，吊绳，撞击座，入水孔，撞击座内螺纹，撞击头，连接螺钉，磁吸块和安装平台；所述作用头为倾斜角度为三度的锥形柱结构，且在作用头的底端安装有一处同样锥度结构的撞击座，并且撞击座为铬钢制成；所述作用头的外壁开设有一圈环形槽结构的夹环，且在这处夹环的槽腔中又安装有一处功能环；所述功能环的顶面呈对称的方式安装有两处弧形结构的收纳框，并且还在功能环的底面通过四根链扣式的吊绳各吊装有一处磁吸块；所述撞击座的底面开设有圆形的安装孔，且撞击座通过底部的安装孔利用连接螺钉配合有一处撞击头，且撞击头是通过底部的圆盘形安装平台安装在撞击座底部的安装孔内的；所述作用头为实心的圆柱结构，且其顶部开设有十字深槽结构的连接槽，并且作用头通过顶部的连接槽与作用杆底部连接件上的连接孔实现螺栓固定连接，使得作用杆呈可拆卸式样式固定在作用头的顶部，形成完整的管道疏通杆结构。
进一步的，所述功能环为环形圈结构，其是由内外两层环与均布连接的多根加强肋板共同构成，且功能环为对称的双半结构，即，它是由两处对称的弧形段共同构成。
进一步的，所述作用头的外壁上还开设有一圈环形槽结构的夹环，且此夹环的槽宽尺寸与功能环的宽度尺寸一致。
进一步的，所述收纳框的顶面均还开设有两处腰圆形结构的容纳槽，且容纳槽的宽度尺寸小于磁吸块的宽度尺寸。
进一步的，所述磁吸块整体为多段状阶梯式结构，且上端宽度尺寸小于下端宽度尺寸。
进一步的，所述撞击座为腔体结构，其上面开设有一处长方形槽孔结构的入水孔。
进一步的，所述撞击座的腔体内还开设有撞击座内螺纹，且撞击座内螺纹与螺纹台阶的螺纹尺寸相匹配。
进一步的，所述撞击头为硬制合金构成的十字架结构。
与现有技术相比，本发明具有如下有益效果：
本结构疏通装置为分体式结构，具有拆装组合功能，即，为多段式组合结构，便于配体的更换，同时，此结构的疏通装置底部为十字架结构，利用其对管道内腔堵塞物撞击破碎的同时，还具有旋转铰撕效果，在撞击结构上套装有双半对接式结构的吸附结构，将此吸附结构装夹到撞击结构上，可使本结构具有吸附功能，此吸附功能为铁磁吸附，可将被清理管道内的铁磁性物质吸附上来，对进一步清理管道堵塞物提供了方便，同时吸出的铁质物品利于回收，并且撞击结构为筒腔式结构，具有入管取水功能，可将带有容积水的管道内腔中的水体被向上打捞，使被清管道底部露出，便于观察堵塞情况。
附图说明

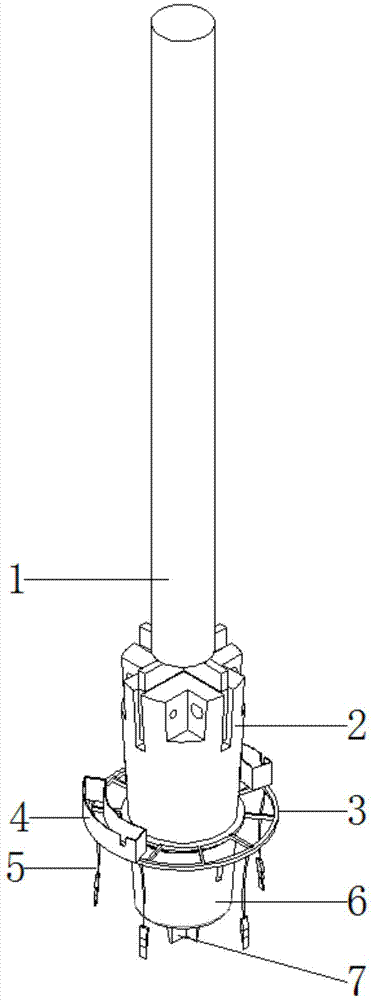

图1是本发明的结构示意图。
图2是本发明作用杆结构示意图。
图3是本发明作用头与功能环连接关系示意图。
图4是本发明由图3引出的另一视角示意图。
图5是本发明底部撞击头结构示意图。
图6是本发明作用头底部螺纹台阶示意图。
图7是本发明仅撞击座结构示意图。
图8是本发明功能环对半式结构示意图。
图中，部件名称与附图编号的对应关系为：
作用杆-1，连接件-101，连接孔-102，作用头-2，连接槽-201，螺纹台阶-202，夹环-203，功能环-3，加强肋板-301，收纳框-4，容纳槽-401，吊绳-5，撞击座-6，入水孔-601，撞击座内螺纹-602，撞击头-7，连接螺钉-701，磁吸块-8，安装平台-9
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供一种带有吸附功能的管道疏通装置，包括作用杆1，连接件101，连接孔102，作用头2，连接槽201，螺纹台阶202，夹环203，功能环3，加强肋板301，收纳框4，容纳槽401，吊绳5，撞击座6，入水孔601，撞击座内螺纹602，撞击头7，连接螺钉701，磁吸块8和安装平台9；所述作用头2为倾斜角度为三度的锥形柱结构，且在作用头2的底端安装有一处同样锥度结构的撞击座6，并且撞击座6为铬钢制成；所述作用头2的外壁开设有一圈环形槽结构的夹环203，且在这处夹环203的槽腔中又安装有一处功能环3；所述功能环3的顶面呈对称的方式安装有两处弧形结构的收纳框4，并且还在功能环3的底面通过四根链扣式的吊绳5各吊装有一处磁吸块8；所述撞击座6的底面开设有圆形的安装孔，且撞击座6通过底部的安装孔利用连接螺钉701配合有一处撞击头7，且撞击头7是通过底部的圆盘形安装平台9安装在撞击座6底部的安装孔内的；所述作用头2为实心的圆柱结构，且其顶部开设有十字深槽结构的连接槽201，并且作用头2通过顶部的连接槽201与作用杆1底部连接件101上的连接孔102实现螺栓固定连接，使得作用杆1呈可拆卸式样式固定在作用头2的顶部，形成完整的管道疏通杆结构。
其中，所述功能环3为环形圈结构，其是由内外两层环与均布连接的多根加强肋板301共同构成，且功能环3为对称的双半结构，即，它是由两处对称的弧形段共同构成，由此可看出，功能环3实质为本装置的结构配件，利用其安装后，可对被处理的直管管道实施吸附，利用其上面的磁吸块8对管道内可能存在的铁质物件实施吸合，便于堵塞部位的进一步撞击清理，防止撞击件撞击时，底部撞击头7与铁质类物品发生硬性碰撞产生变形。
其中，所述作用头2的外壁上还开设有一圈利于功能环3扣放安装的环形槽结构的夹环203，且此夹环203的槽宽尺寸与功能环3的宽度尺寸一致。
其中，所述收纳框4的顶面均还开设有两处腰圆形结构的容纳槽401，且容纳槽401的宽度尺寸小于磁吸块8的宽度尺寸，此收纳框4利用容纳槽401，可将外拉的磁吸块8搭放到收纳框4内，并限位固定，使得使用后的磁吸块8回位收纳。
其中，所述磁吸块8整体为多段状阶梯式结构，且上端宽度尺寸小于下端宽度尺寸，由此可看出，磁吸块8具有防滑功能，使其吸合的铁质物品吸合上拉时，具有一定的摩擦作用。
其中，所述撞击座6为腔体结构，其上面开设有一处长方形槽孔结构的入水孔601，由此可看出，本结构的撞击座6还为一个小打捞桶结构，利用入水孔601可将被处理管道底部的淤水打捞出来，使被清管道底部露出，便于观察堵塞情况。
其中，所述撞击座6的腔体内还开设有撞击座内螺纹602，且撞击座内螺纹602与螺纹台阶202的螺纹尺寸相匹配，由此可看出，撞击座6为可拆卸结构，利用配件更换，同时利于打捞水体后，对水体的整体排放。
其中，所述撞击头7为硬制合金构成的十字架结构，利用其对管道内腔堵塞物撞击破碎的同时，还具有旋转铰撕效果。
本实施例的具体使用方式与作用：
当小区下水管道直管段发生堵塞时，将此装置取出，并利用螺栓将作用杆1和作用头2实施固定连接，将撞击座6螺纹连接在螺纹台阶202上，再将撞击头7通过螺钉安装在撞击座6的底端，由此，根据堵塞管道的状态，手握作用杆1，使装置进入管道内部，直至到达管道堵塞部位，利用装置的撞击力对堵塞物进行撞击破碎，同时，如果，在管道内有水体与铁质物质存在时，可将如图8所示的功能环3对接卡扣在夹环203上，使磁吸块8对铁质物质进行吸合，提高功能性。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
