技术领域
本发明涉及机械装置领域，更具体地说，本发明涉及一种高性能仪器仪表放置固定装置。
背景技术
仪器仪表行业之所以能如此快速的发展，其原因不外乎以下几个方面：首先，整个国民经济的迅速发展，两化融合的进一步加深，带动了各个经济领域对自动化的需求，从而也带来了仪器仪表产业的繁荣，具体来看，国家重点工程项目的实施，食品及医药安全等关系国计民生问题的凸显，都为在制造装备智能化、生产过程自动化以及质量监督检疫环节中起到至关重要作用的仪器仪表提供了机遇，其次，十一五期间，国内仪器仪表技术的显著提高，致使部分国外市场份额逐步被国内市场取代，增加了国产仪器仪表的市场占有率，第三，中国市场对于仪器仪表的需求使得许多跨国公司十分重视中国市场这块蛋糕，越来越多的国外企业开始在中国开设工厂，从此前需要进口的产品转化为本土化生产，在一定程度上扩大了仪器仪表行业的市场规模。
工业仪表是指气体、液体涡轮流量计，涡街流量计，电磁流量计等流量计量仪表以及压力开关、差压开关、压力变送器，差压变送器，液位开关，液位计，温湿度记录仪等工业用仪器。现有技术使用时，因为现有的工业仪表一般可以满足人们对于流量液体或者气体的测量，但是其在固定后便无法进行小范围的移动，以适应不同的工作场景，在这个时候便需要重新拆卸再安装，操作繁琐。
发明内容
为了克服现有技术的上述缺陷，本发明的实施例提供一种高性能仪器仪表放置固定装置，通过限位杆和限位孔完成对连接杆和固定杆的垂直方向角度限定，利用磁铁和铁合金材料制成的限位杆进行连接，利用螺钉和螺孔进行水平方向的角度调节，操作简单便捷，在仪表固定的过程中可对仪表进行调节，便于进行操作和使用，提高了仪表测量的精确度。
为实现上述目的，本发明提供如下技术方案：一种高性能仪器仪表放置固定装置，包括连接法兰，所述连接法兰顶部设有固定杆，所述固定杆设置为“L”字形，所述固定杆顶端外壁上开设有限位孔，所述限位孔底端设有磁铁，所述固定杆顶端外部套设有套管，所述套管上插接有限位杆，所述限位杆由铁合金材料制成，所述套管顶端设有连接杆，所述连接杆外壁上设有斜拉杆，所述斜拉杆顶端设有顶板，所述顶板上设有螺钉，所述连接杆顶端设有轴承，所述轴承顶部设有固定装置；
所述固定装置包括固定箱，所述固定箱底壁上设有多个螺孔，所述固定箱顶部开设有安装槽，所述安装槽内壁上开设有多个限位槽，所述限位槽内设有滑块，所述滑块侧壁上设有连接板，所述连接板底部设有支撑垫，所述支撑垫底部设有气囊，所述气囊底部设有下垫板，所述下垫板底部设有多个弹簧，所述连接板侧壁上设有弹簧伸缩杆，所述弹簧伸缩杆端部设有垫板，所述垫板侧壁上设有第一橡胶垫，所述安装槽底部设有第二橡胶垫，所述安装槽底壁边缘处开设有弹簧槽。
在一个优选地实施方式中，所述限位杆端端部贯穿套管且延伸至限位孔内部，所述磁铁嵌设于固定杆顶端的内部，所述限位杆底端与磁铁外壁相贴合。
在一个优选地实施方式中，所述顶板顶部与固定箱底部相贴合，所述螺钉贯穿顶板延伸至螺孔内部，所述固定箱通过轴承与连接杆活动连接。
在一个优选地实施方式中，所述螺孔呈圆形分布于固定箱的底壁上，所述限位槽、安装槽和固定箱一体化设置，所述滑块与连接板固定连接。
在一个优选地实施方式中，所述连接板通过滑块和限位槽与固定箱活动连接，所述弹簧伸缩杆固定设置于连接板的侧壁上。
在一个优选地实施方式中，所述弹簧槽设置于连接板的正下方，所述弹簧设置于弹簧槽的内部，所述支撑垫由橡胶材料制成，所述支撑垫、气囊和下垫板固定连接，所述下垫板通过弹簧和弹簧槽与安装槽活动连接。
在一个优选地实施方式中，所述固定箱通过轴承、连接杆和套管与固定杆活动连接。
在一个优选地实施方式中，所述垫板和第一橡胶垫通过弹簧伸缩杆与连接板活动连接。
本发明的技术效果和优点：
1、通过限位杆和限位孔完成对连接杆和固定杆的垂直方向角度限定，利用磁铁和铁合金材料制成的限位杆进行连接，利用螺钉和螺孔进行水平方向的角度调节，操作简单便捷，在仪表固定的过程中可对仪表进行调节，便于进行操作和使用，提高了仪表测量的精确度；
2、在仪表下降时，连接板也进行下降，连接板底部会先于支撑垫接触，接触过程中产生的冲击力受气囊和橡胶材料制成的下垫板进行缓冲，剩余的冲击力经多个弹簧进行减震，最小化减少仪表在下降过程中受到的冲击力，使得仪表在使用的过程中，可在固定情况下完成自身角度和高度的调节，提高了实用性，便于在一些不便移动的工作场景中使用。
附图说明

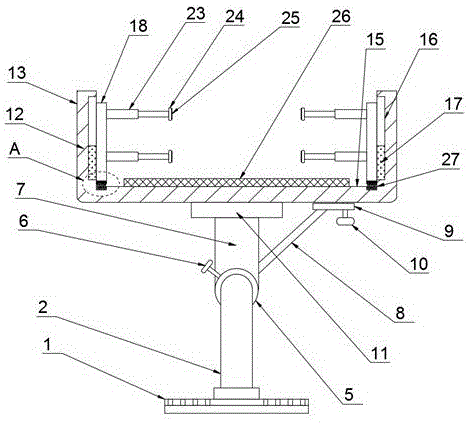

图1为本发明的整体结构示意图。
图2为本发明的固定杆部分左视结构示意图。
图3为本发明的固定箱俯视结构示意图。
图4为本发明的固定箱仰视结构示意图。
图5为本发明的图1中A部分细节结构示意图。
图6为本发明的图2中B-B处剖面结构示意图。
图7为本发明的固定杆结构示意图。
附图标记为：1连接法兰、2固定杆、3限位孔、4磁铁、5套管、6限位杆、7连接杆、8斜拉杆、9顶板、10螺钉、11轴承、12固定装置、13固定箱、14螺孔、15安装槽、16限位槽、17滑块、18连接板、19支撑垫、20气囊、21下垫板、22弹簧、23弹簧伸缩杆、24垫板、25第一橡胶垫、26第二橡胶垫、27弹簧槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1、图2、图4、图6和图7所示的一种高性能仪器仪表放置固定装置，包括连接法兰1，所述连接法兰1顶部设有固定杆2，所述固定杆2设置为“L”字形，所述固定杆2顶端外壁上开设有限位孔3，所述限位孔3底端设有磁铁4，所述固定杆2顶端外部套设有套管5，所述套管5上插接有限位杆6，所述限位杆6由铁合金材料制成，所述套管5顶端设有连接杆7，所述连接杆7外壁上设有斜拉杆8，所述斜拉杆8顶端设有顶板9，所述顶板9上设有螺钉10，所述连接杆7顶端设有轴承11，所述轴承11顶部设有固定装置12，所述固定装置12包括固定箱13，所述固定箱13底壁上设有多个螺孔14；
所述限位杆6端端部贯穿套管5且延伸至限位孔3内部，所述磁铁4嵌设于固定杆2顶端的内部，所述限位杆6底端与磁铁4外壁相贴合，所述顶板9顶部与固定箱13底部相贴合，所述螺钉10贯穿顶板9延伸至螺孔14内部，所述固定箱13通过轴承11与连接杆7活动连接；
实施方式具体为：使用时，将固定杆2利用连接法兰1进行固定连接，使装置完成固定安装，在使用的过程中，根据工作场景的角度需求，可拔出套管5上的限位杆6，使限位杆6底端从限位孔3内移除，解除套管5和固定杆2之间的限位，此时可转动连接杆7使其底端的套管5在固定杆2上转动，使连接杆7顶端的固定装置12发生垂直方向的角度调节，在垂直方向的角度调节完成后，将限位杆6重新插接在套管5上，使其底端贯穿套管5并延伸至限位孔3内，与固定杆2顶端嵌设的磁铁4吸附，完成对连接杆7、套管5和固定杆2之间的角度限位，用户还可根据其在水平方向的使用需求，将顶板9上的螺钉10进行拆卸，使其顶端从螺孔14内移除，然后转动固定装置12，使其通过轴承11在连接杆7顶端转动，进行水平方向的角度调节，调节完成后，将螺钉10重新插接于顶板9上，使其顶端固定在螺孔14内，完成对固定箱13角度的限定。
如图1、图3和图5所示的一种高性能仪器仪表放置固定装置，所述固定装置12包括固定箱13，所述固定箱13底壁上设有多个螺孔14，所述固定箱13顶部开设有安装槽15，所述安装槽15内壁上开设有多个限位槽16，所述限位槽16内设有滑块17，所述滑块17侧壁上设有连接板18，所述连接板18底部设有支撑垫19，所述支撑垫19底部设有气囊20，所述气囊20底部设有下垫板2421，所述下垫板2421底部设有多个弹簧22，所述连接板18侧壁上设有弹簧伸缩杆23，所述弹簧伸缩杆23端部设有垫板24，所述垫板24侧壁上设有第一橡胶垫25，所述安装槽15底部设有第二橡胶垫26，所述安装槽15底壁边缘处开设有弹簧槽27；
所述螺孔14呈圆形分布于固定箱13的底壁上，所述限位槽16、安装槽15和固定箱13一体化设置，所述滑块17与连接板18固定连接，所述连接板18通过滑块17和限位槽16与固定箱13活动连接，所述弹簧伸缩杆23固定设置于连接板18的侧壁上；
所述弹簧槽27设置于连接板18的正下方，所述弹簧22设置于弹簧槽27的内部，所述支撑垫19由橡胶材料制成，所述支撑垫19、气囊20和下垫板2421固定连接，所述下垫板2421通过弹簧22和弹簧槽27与安装槽15活动连接，所述固定箱13通过轴承11、连接杆7和套管5与固定杆2活动连接，所述垫板24和第一橡胶垫25通过弹簧伸缩杆23与连接板18活动连接。
实施方式具体为：工作过程中，将仪表固定在安装槽15内部，拉动多个弹簧伸缩杆23，使其端部的第一橡胶垫25可根据仪表表面的凹凸情况进行自定义伸缩，然后将仪表固定在安装槽15内部，完成对仪表使用过程中的固定，用户在进行仪表使用的过程中，还可拖动仪表在固定箱13内进行轻微的上下调整，在调整的过程中，连接板18侧壁上的滑槽在安装槽15内部上的限位槽16内滑动，使得连接板18的高度进行调整，使得仪表的高度进行微调，以适应复杂的工作场景，当测量完成后，可手动缓慢松开仪表，仪表受自身重力作用缓慢下降，与安装槽15底部的第二橡胶垫26相贴合，同时仪表下降时，连接板18也进行下降，连接板18底部会先于支撑垫19接触，接触过程中产生的冲击力受气囊20和橡胶材料制成的下垫板2421进行缓冲，剩余的冲击力经多个弹簧22进行减震，最小化减少仪表在下降过程中受到的冲击力，使得仪表在使用的过程中，可在固定情况下完成自身角度和高度的调节，提高了实用性，便于在一些不便移动的工作场景中使用。
本发明工作原理：
参照说明书附图1、图2、图4、图6和图7所示，通过限位杆6和限位孔3完成对连接杆7和固定杆2的垂直方向角度限定，利用磁铁4和铁合金材料制成的限位杆6进行连接，利用螺钉10和螺孔14进行水平方向的角度调节，操作简单便捷，在仪表固定的过程中可对仪表进行调节，便于进行操作和使用，提高了仪表测量的精确度；
参照说明书附图1、图3和图5，在仪表下降时，连接板18也进行下降，连接板18底部会先于支撑垫19接触，接触过程中产生的冲击力受气囊20和橡胶材料制成的下垫板2421进行缓冲，剩余的冲击力经多个弹簧22进行减震，最小化减少仪表在下降过程中受到的冲击力，使得仪表在使用的过程中，可在固定情况下完成自身角度和高度的调节，提高了实用性，便于在一些不便移动的工作场景中使用。
最后应说明的几点是：首先，在本申请的描述中,需要说明的是,除非另有规定和限定,术语“安装”、“相连”、“连接”应做广义理解,可以是机械连接或电连接,也可以是两个元件内部的连通,可以是直接相连,“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本发明公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本发明同一实施例及不同实施例可以相互组合；
最后：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
