技术领域
本发明是一种新型城市大雨防内涝智慧分洪设备，属于市政工程领域。
背景技术
排水系统是现代化城市的重要基础设施，如何经济技术地优化设计和改扩建城市的排水系统是一个重要的研究课题。在市政建设和环境治理工程建设中，排水系统常占有较大的投资比例。在地面内掩埋立井和排水管等是城市大雨防内涝的常用手段，但立井内部因空气流通不畅，易集聚可燃气体等有害气体，存在安全隐患，同时排水管内淤积的淤泥清理较费事，人工清理存在较大危险。
发明内容
针对现有技术存在的不足，本发明目的是提供一种新型城市大雨防内涝智慧分洪设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型城市大雨防内涝智慧分洪设备，包括装置主体、辅助排气机构以及淤泥松动机构，所述装置主体包括排水管一、排水管二、立井以及井盖，所述立井掩埋在土壤层内，所述排水管一安装在立井下端外表面右侧，所述排水管二安装在立井下端外表面左侧，所述井盖安装在立井上端面，所述辅助排气机构包括连接管、盒体、弧形橡胶垫、条形板一、橡胶气囊、条形板二、单向阀一、浮块、网罩以及盖板，所述淤泥松动机构安装在立井内，所述淤泥松动机构包括空心管一、单向阀二、空心管二、单向阀三、挡水板、倾斜板、集水盒、单向阀四、进气管、输气管、支杆、圆盖、活塞、圆筒体、漏水口、堵板以及竖直板。
进一步地，在所述辅助排气机构中，所述盒体掩埋在路面内，所述条形板一固定在盒体左端面上侧边缘处，所述条形板二固定在盒体右端面上侧边缘处，所述橡胶气囊放置在盒体内，所述弧形橡胶垫安装在盒体上端面，且弧形橡胶垫左右两端通过螺栓分别与条形板一和条形板二固定连接，所述连接管右端连接橡胶气囊，且连接管另一端延伸至立井内并安装网罩，所述单向阀一安装在连接管上，且单向阀一设置在网罩右侧，所述浮块设置在网罩内，所述盖板通过螺栓安装在网罩上端面。
进一步地，在所述辅助排气机构中，还包括有弹簧一，所述弹簧一安装有四组，四组所述弹簧一分别布置在盒体内部下端面四个棱角处，在实际使用时，首先将盒体掩埋至路面内，随后将弧形橡胶垫的左右两端分别与条形板一和条形板二固定连接，从而弧形橡胶垫起到遮挡保护橡胶气囊的作用，当汽车等挤压弧形橡胶垫时，弧形橡胶垫变形并挤压弹簧一和橡胶气囊，弹簧一受挤压后收缩至盒体内，橡胶气囊受挤压后其内部的空气通过连接管流至网罩内，进而搅动立井内的气体，继而立井内的一部分气体通过井盖上的缝隙排出，实现辅助排气的目的，避免可燃气体在立井内聚集，当汽车等不挤压橡胶气囊时，弹簧一恢复原形，同时弧形橡胶垫在弹簧一回弹力的作用下恢复原形，进而弧形橡胶垫不再挤压橡胶气囊，从而立井内的气体通过连接管回流至橡胶气囊内，当立井中的水位升高时，浮块随液位的升高在网罩内向下运动，直至与盖板接触，此时浮块封堵连接管，在连接管的一端被封堵后，若弧形橡胶垫在汽车等挤压作用下挤压橡胶气囊时，橡胶气囊内的气体通过连接管和单向阀一排出，待橡胶气囊内的大部分气体排出后，单向阀一关闭，此时橡胶气囊收缩至盒体内，当立井内的液位下降时，浮块随之下落，进而浮块不再封堵连接管，从而立井中的气体通过连接管回流至橡胶气囊中，继而橡胶气囊重新在反复挤压下起到搅动立井内气体的作用，最终实现辅助排出立井内可燃等有害气体的目的。
进一步地，所述连接管一端通过卡箍固定软管，且连接管另一端通过胶水粘贴软橡胶圈，所述连接管通过软管与橡胶气囊相连接，在处于网罩内的连接管上粘贴软橡胶圈，从而在浮块上升过程中与浮块贴合，提高封堵效果，软管的设计便于连接管与橡胶气囊的连接。
进一步地，所述条形板一上端面和条形板二上端面均等距开设多组螺纹孔，在条形板一和条形板二上开设螺纹孔，便于弧形橡胶垫与条形板一和条形板二的固定连接。
进一步地，在所述淤泥松动机构中，所述圆筒体固定在立井内表面左侧，所述圆盖通过螺钉安装在圆筒体上端面，所述活塞安装在圆筒体内，所述集水盒设置在圆筒体上侧，且集水盒下端面安装两组支杆，两组所述支杆下端均穿过圆盖并安装在活塞上端面，所述倾斜板固定在集水盒右端面上侧边缘处，所述挡水板通过铰链安装在集水盒上端面右侧边缘处，所述输气管上端安装在圆筒体下端外表面右侧，所述空心管一和空心管二对称固定在输气管下端外表面，所述空心管一右端延伸至排水管一内，所述空心管二左端延伸至排水管二内，所述空心管一环形侧面上等距安装多组单向阀二，所述空心管二环形侧面上等距安装多组单向阀三，所述集水盒内部下端面右侧开设漏水口，所述堵板安装在漏水口上侧，且堵板左端通过铰链与集水盒铰动连接，所述竖直板固定在集水盒内部下端面，且竖直板设置在漏水口左侧，所述进气管安装在圆筒体下端外表面右侧，所述单向阀四安装在进气管上端，且单向阀四设置在漏水口下侧。
进一步地，在所述淤泥松动机构中，还包括弹簧二，所述弹簧二安装在圆筒体内部下侧，使用时，转动挡水板并使挡水板与倾斜板相接触，进而挡水板在倾斜板的支撑作用下呈现倾斜状态，在雨天，雨水通过井盖上的缝隙流至立井中，一部分雨水直接流入集水盒中，一部分雨水在挡水板的遮挡作用下流入集水盒中，随着集水盒内雨水的增多，集水盒的重量增加，进而集水盒通过支杆挤压活塞，迫使活塞在圆筒体内向下运动，继而活塞挤压弹簧二，弹簧二受挤压产生弹性形变，同时活塞向下运动的过程中，圆筒体内的气体通过输气管流入空心管一和空心管二内，随后通过单向阀二和单向阀三排出，以此达到搅动排水管一和排水管二内淤泥的目的，当集水盒运动至与单向阀四接触时，单向阀四顶开堵板，竖直板对堵板进行限位，防止堵板转动180度，进而堵板不再封堵漏水口，从而集水盒内的雨水通过漏水口排出，继而集水盒的重量减少，在弹簧二回弹力的作用下，活塞在圆筒体内向上运动，同时集水盒向上运动，堵板在雨水的冲击下再次封堵漏水口，活塞在圆筒体向上运动时，单向阀四打开，进而立井中的气体通过进气管流入圆筒体内，堵板再次对漏水口封堵后，集水盒再次集聚雨水，重复上述步骤，最终达到松动淤泥疏通排水管道的目的。
进一步地，所述堵板上端面开设凹槽一且凹槽一内通过胶水粘贴磁铁一，所述竖直板右端面开设凹槽二且凹槽二内通过胶水粘贴磁铁二，所述磁铁二与磁铁一相互排斥，当堵板在单向阀四的挤压下围绕铰链转动时，磁铁一与磁铁二的间距变小，当单向阀四不再挤压堵板时，在磁铁一和磁铁二的排斥力作用下，堵板再次封堵漏水口。
进一步地，所述圆盖上端面开设圆孔，所述支杆穿过圆孔延伸至圆筒体内，通过在圆筒体上固定圆盖，从而降低杂物进入圆筒体内的概率，在圆盖上开设圆孔便于支杆的安装。
本发明的有益效果：本发明的一种新型城市大雨防内涝智慧分洪设备，因本发明添加了连接管、盒体、弧形橡胶垫、弹簧一、条形板一、橡胶气囊、条形板二、单向阀一、浮块、网罩以及盖板，该设计降低可燃气体等有害气体集聚在立井内的概率。
因本发明添加了空心管一、单向阀二、空心管二、单向阀三、挡水板、倾斜板、集水盒、单向阀四、进气管、输气管、支杆、圆盖、活塞、圆筒体、弹簧二、漏水口、堵板以及竖直板，该设计实现利用雨水松动淤泥的目的。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

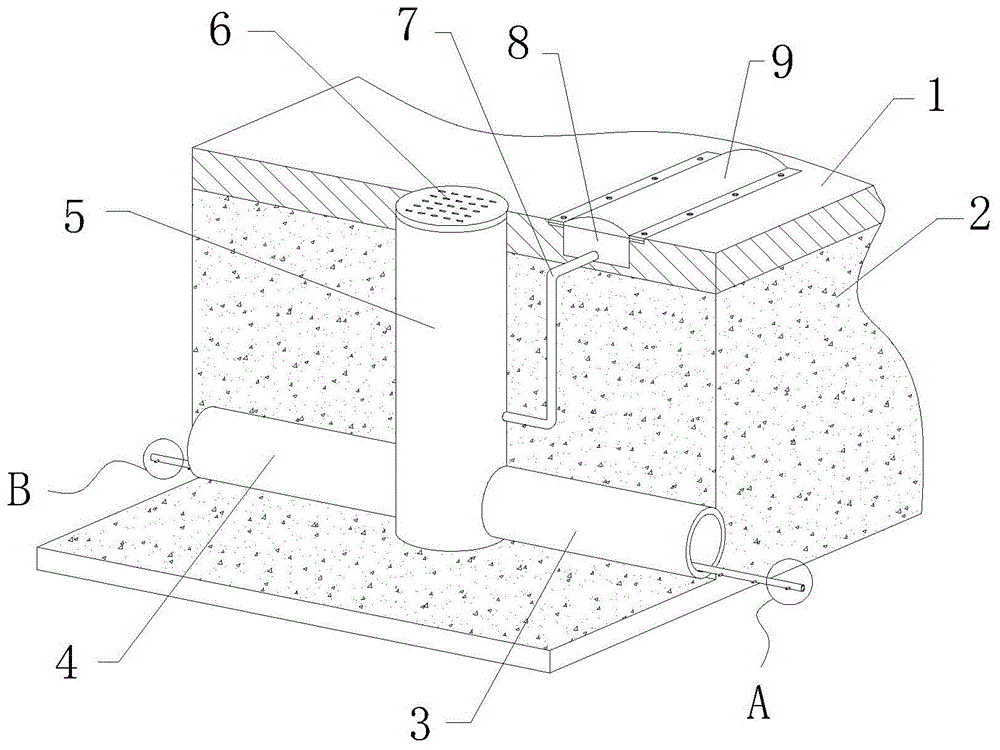

图1为本发明一种新型城市大雨防内涝智慧分洪设备的结构示意图；
图2为本发明一种新型城市大雨防内涝智慧分洪设备中盒体的立体图；
图3为本发明一种新型城市大雨防内涝智慧分洪设备中网罩的装配示意图；
图4为本发明一种新型城市大雨防内涝智慧分洪设备中A处放大图；
图5为本发明一种新型城市大雨防内涝智慧分洪设备中B处放大图；
图6为本发明一种新型城市大雨防内涝智慧分洪设备中淤泥松动机构的结构示意图；
图7为本发明一种新型城市大雨防内涝智慧分洪设备中淤泥松动机构的C处放大图；
图中：1-路面、2-土壤层、3-排水管一、4-排水管二、5-立井、6-井盖、7-连接管、8-盒体、9-弧形橡胶垫、10-弹簧一、11-条形板一、12-橡胶气囊、13-条形板二、14-单向阀一、15-浮块、16-网罩、17-盖板、18-空心管一、19-单向阀二、20-空心管二、21-单向阀三、22-挡水板、23-倾斜板、24-集水盒、25-单向阀四、26-进气管、27-输气管、28-支杆、29-圆盖、30-活塞、31-圆筒体、32-弹簧二、33-漏水口、34-堵板、35-竖直板。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图7，本发明提供一种技术方案：一种新型城市大雨防内涝智慧分洪设备，包括装置主体、辅助排气机构以及淤泥松动机构，装置主体包括排水管一3、排水管二4、立井5以及井盖6，立井5掩埋在土壤层2内，排水管一3安装在立井5下端外表面右侧，排水管二4安装在立井5下端外表面左侧，井盖6安装在立井5上端面，辅助排气机构包括连接管7、盒体8、弧形橡胶垫9、条形板一11、橡胶气囊12、条形板二13、单向阀一14、浮块15、网罩16以及盖板17，淤泥松动机构安装在立井5内，淤泥松动机构包括空心管一18、单向阀二19、空心管二20、单向阀三21、挡水板22、倾斜板23、集水盒24、单向阀四25、进气管26、输气管27、支杆28、圆盖29、活塞30、圆筒体31、漏水口33、堵板34以及竖直板35。
在辅助排气机构中，盒体8掩埋在路面1内，条形板一11固定在盒体8左端面上侧边缘处，条形板二13固定在盒体8右端面上侧边缘处，橡胶气囊12放置在盒体8内，弧形橡胶垫9安装在盒体8上端面，且弧形橡胶垫9左右两端通过螺栓分别与条形板一11和条形板二13固定连接，连接管7右端连接橡胶气囊12，且连接管7另一端延伸至立井5内并安装网罩16，单向阀一14安装在连接管7上，且单向阀一14设置在网罩16右侧，浮块15设置在网罩16内，盖板17通过螺栓安装在网罩16上端面。
在淤泥松动机构中，圆筒体31固定在立井5内表面左侧，圆盖29通过螺钉安装在圆筒体31上端面，活塞30安装在圆筒体31内，集水盒24设置在圆筒体31上侧，且集水盒24下端面安装两组支杆28，两组支杆28下端均穿过圆盖29并安装在活塞30上端面，倾斜板23固定在集水盒24右端面上侧边缘处，挡水板22通过铰链安装在集水盒24上端面右侧边缘处，输气管27上端安装在圆筒体31下端外表面右侧，空心管一18和空心管二20对称固定在输气管27下端外表面，空心管一18右端延伸至排水管一3内，空心管二20左端延伸至排水管二4内，空心管一18环形侧面上等距安装多组单向阀二19，空心管二20环形侧面上等距安装多组单向阀三21，集水盒24内部下端面右侧开设漏水口33，堵板34安装在漏水口33上侧，且堵板34左端通过铰链与集水盒24铰动连接，竖直板35固定在集水盒24内部下端面，且竖直板35设置在漏水口33左侧，进气管26安装在圆筒体31下端外表面右侧，单向阀四25安装在进气管26上端，且单向阀四25设置在漏水口33下侧。
作为本发明的一个实施例：在辅助排气机构中，还包括有弹簧一10，弹簧一10安装有四组，四组弹簧一10分别布置在盒体8内部下端面四个棱角处，在实际使用时，首先将盒体8掩埋至路面1内，随后将弧形橡胶垫9的左右两端分别与条形板一11和条形板二13固定连接，从而弧形橡胶垫9起到遮挡保护橡胶气囊12的作用，当汽车等挤压弧形橡胶垫9时，弧形橡胶垫9变形并挤压弹簧一10和橡胶气囊12，弹簧一10受挤压后收缩至盒体8内，橡胶气囊12受挤压后其内部的空气通过连接管7流至网罩16内，进而搅动立井5内的气体，继而立井5内的一部分气体通过井盖6上的缝隙排出，实现辅助排气的目的，避免可燃气体在立井5内聚集，当汽车等不挤压橡胶气囊12时，弹簧一10恢复原形，同时弧形橡胶垫9在弹簧一10回弹力的作用下恢复原形，进而弧形橡胶垫9不再挤压橡胶气囊12，从而立井5内的气体通过连接管7回流至橡胶气囊12内，当立井5中的水位升高时，浮块15随液位的升高在网罩16内向下运动，直至与盖板17接触，此时浮块15封堵连接管7，在连接管7的一端被封堵后，若弧形橡胶垫9在汽车等挤压作用下挤压橡胶气囊12时，橡胶气囊12内的气体通过连接管7和单向阀一14排出，待橡胶气囊12内的大部分气体排出后，单向阀一14关闭，此时橡胶气囊12收缩至盒体8内，当立井5内的液位下降时，浮块15随之下落，进而浮块15不再封堵连接管7，从而立井5中的气体通过连接管7回流至橡胶气囊12中，继而橡胶气囊12重新在反复挤压下起到搅动立井5内气体的作用，最终实现辅助排出立井5内可燃等有害气体的目的。
作为本发明的一个实施例：连接管7一端通过卡箍固定软管，且连接管7另一端通过胶水粘贴软橡胶圈，连接管7通过软管与橡胶气囊12相连接，在处于网罩16内的连接管7上粘贴软橡胶圈，从而在浮块15上升过程中与浮块15贴合，提高封堵效果，软管的设计便于连接管7与橡胶气囊12的连接。
作为本发明的一个实施例：条形板一11上端面和条形板二13上端面均等距开设多组螺纹孔，在条形板一11和条形板二13上开设螺纹孔，便于弧形橡胶垫9与条形板一11和条形板二13的固定连接。
作为本发明的一个实施例：在淤泥松动机构中，还包括弹簧二32，弹簧二32安装在圆筒体31内部下侧，使用时，转动挡水板22并使挡水板22与倾斜板23相接触，进而挡水板22在倾斜板23的支撑作用下呈现倾斜状态，在雨天，雨水通过井盖6上的缝隙流至立井5中，一部分雨水直接流入集水盒24中，一部分雨水在挡水板22的遮挡作用下流入集水盒24中，随着集水盒24内雨水的增多，集水盒24的重量增加，进而集水盒24通过支杆28挤压活塞30，迫使活塞30在圆筒体31内向下运动，继而活塞30挤压弹簧二32，弹簧二32受挤压产生弹性形变，同时活塞30向下运动的过程中，圆筒体31内的气体通过输气管27流入空心管一18和空心管二20内，随后通过单向阀二19和单向阀三21排出，以此达到搅动排水管一3和排水管二4内淤泥的目的，当集水盒24运动至与单向阀四25接触时，单向阀四25顶开堵板34，竖直板35对堵板34进行限位，防止堵板34转动180度，进而堵板34不再封堵漏水口33，从而集水盒24内的雨水通过漏水口33排出，继而集水盒24的重量减少，在弹簧二32回弹力的作用下，活塞30在圆筒体31内向上运动，同时集水盒24向上运动，堵板34在雨水的冲击下再次封堵漏水口33，活塞30在圆筒体31向上运动时，单向阀四25打开，进而立井5中的气体通过进气管26流入圆筒体31内，堵板34再次对漏水口33封堵后，集水盒24再次集聚雨水，重复上述步骤，最终达到松动淤泥疏通排水管道的目的。
作为本发明的一个实施例：堵板34上端面开设凹槽一且凹槽一内通过胶水粘贴磁铁一，竖直板35右端面开设凹槽二且凹槽二内通过胶水粘贴磁铁二，磁铁二与磁铁一相互排斥，当堵板34在单向阀四25的挤压下围绕铰链转动时，磁铁一与磁铁二的间距变小，当单向阀四25不再挤压堵板34时，在磁铁一和磁铁二的排斥力作用下，堵板34再次封堵漏水口33。
作为本发明的一个实施例：圆盖29上端面开设圆孔，支杆28穿过圆孔延伸至圆筒体31内，通过在圆筒体31上固定圆盖29，从而降低杂物进入圆筒体31内的概率，在圆盖29上开设圆孔便于支杆28的安装。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
