技术领域
本发明属于中药提取技术领域，更具体地说，特别涉及一种用于中药加工的挤压除液一体化装置。
背景技术
现有的中药提取装置包括提取装置和供热系统，提取装置上设置有进料口，或者还设置有蒸汽出口，用来排放蒸汽或冷凝回流；目前人们所使用的自动煎药机则大多使用无纺布袋包装中药材后投入到提取装置中进行提取，提取结束后则取出无纺布袋，药液留在提取装置中或输送到自动药剂包装机；有的则增加了挤压装置，在装有药渣的布袋取出前先对布袋进行挤压，使得药渣内药液进一步被挤出。
基于上述，目前在对中药进行挤压排液时，往往都是将储料桶底部开设排液孔而后通过活塞挤压完成排液工作，类似于此类挤压装置目前主要存在以下几点不足：
一个是，在挤压完毕后排渣不够方便，现有装置往往都是通过开启盖板进行排渣，操作繁琐；再者是，排液孔容易被药渣堵塞，且现有装置在疏通时往往采用手动疏通的方法，疏通效率较慢；最后是，加热效率较低，现有装置也在储料桶外壁环绕加热管进行药材的加热，但是加热管与桶壁接触面积有限，加热效率较低。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种用于中药加工的挤压除液一体化装置，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种用于中药加工的挤压除液一体化装置，以解决现有一个是，在挤压完毕后排渣不够方便，现有装置往往都是通过开启盖板进行排渣，操作繁琐；再者是，排液孔容易被药渣堵塞，且现有装置在疏通时往往采用手动疏通的方法，疏通效率较慢；最后是，加热效率较低，现有装置也在储料桶外壁环绕加热管进行药材的加热，但是加热管与桶壁接触面积有限，加热效率较低的问题。
本发明一种用于中药加工的挤压除液一体化装置的目的与功效，由以下具体技术手段所达成：
一种用于中药加工的挤压除液一体化装置，包括挤压桶；所述挤压桶内转动连接有一个清理结构，且清理结构底部焊接有一个疏通结构；所述疏通结构还包括受力座、调节凹槽、调节座、弹性件和调节臂B，所述疏通座底部焊接有一个管状结构的受力座，且所述受力座底端面开设有一个调节凹槽；所述调节座转动连接在矩形轴上，且矩形轴上还套接有一个弹性件；所述调节座上焊接有一个调节臂B，且调节座顶部插接在调节凹槽内；所述受力座、调节凹槽、调节座、弹性件和调节臂B共同组成挤压式升降结构；所述挤压桶外壁焊接有一个支撑架，并且挤压桶内滑动连接有一个挤压头。
进一步的，所述挤压桶包括螺纹槽、加热管和防护罩，所述挤压桶外壁缠绕有一根加热管，且挤压桶外壁通过螺栓固定连接有两个半圆结构的防护罩；所述挤压桶外壁开设有一条螺纹槽，且所述加热管缠绕在螺纹槽内，并且所述螺纹槽的剖视为半圆槽状结构。
进一步的，所述挤压桶还包括排渣孔、排液孔和闭锁卡槽，所述挤压桶底部呈环形阵列状开设有四个扇形结构的排渣孔，且挤压桶外壁开设有一个闭锁卡槽；所述挤压桶底端面呈环形阵列状开设有若干个排液孔，且排液孔为锥形孔状结构。
进一步的，所述清理结构包括转动轴、清理齿和调节臂A，所述转动轴密封转动连接在挤压桶底部，且转动轴上固定连接有一个清理齿；所述清理齿由三片扇形板焊接而成，且每片扇形板的大小大于排渣孔的大小并与其结构相匹配；所述转动轴上焊接有一根调节臂A，且所述调节臂A和清理齿共同组成了转动清渣结构。
进一步的，所述清理结构还包括弹性插销，所述调节臂A上安装有一个弹性插销，且当弹性插销卡入到闭锁卡槽内时，所述清理齿将三个所述排渣孔遮挡呈挤压预报状态，且所述弹性插销和闭锁卡槽共同组成清理齿的快速定位闭锁结构。
进一步的，所述疏通结构包括矩形轴、疏通座和疏通头，所述矩形轴焊接在调节臂A底端面，且矩形轴上限位滑动连接有一个疏通座；所述疏通座上呈环形阵列状焊接有若干个疏通头，且疏通头与排液孔位置对正，并且疏通头为锥形刺状结构。
进一步的，所述支撑架包括托架A、筛网、托架B、液体收集桶，所述支撑架上焊接有一个托架A和一个托架B，且托架A和托架B上分别放置有一个筛网和一个液体收集桶，所述筛网和托架A组成精细过滤结构。
与现有技术相比，本发明具有如下有益效果：
改进了排液孔以及残渣清理结构，第一，因挤压桶底端面呈环形阵列状开设有若干个排液孔，且排液孔为锥形孔状结构，从而可调排液孔防堵塞能力；第二，调节臂A使弹性插销卡入到闭锁卡槽内，此时清理齿将三个排渣孔遮挡呈挤压预报状态，且弹性插销和闭锁卡槽共同组成清理齿的快速定位闭锁结构，从而可提高清理齿归位的方便性，且因调节臂A和清理齿共同组成了转动清渣结构，转动调节臂A可将残渣通过排渣孔处清理。
通过疏通结构的设置，第一，因疏通座上呈环形阵列状焊接有若干个疏通头，且疏通头与排液孔位置对正，并且疏通头为锥形刺状结构，那么通过疏通座的上下移动可实现排液孔的清堵；第二，因受力座、调节凹槽、调节座、弹性件和调节臂B共同组成挤压式升降结构，在保证调节臂A不转动的状态下，转动调节臂B，此时调节座可推动受力座以及疏通座进行垂直升降，完成疏通工作，与现有装置相对比，本装置疏通快捷方便。
改进了加热结构，因挤压桶外壁开设有一条螺纹槽，且加热管缠绕在螺纹槽内，并且螺纹槽的剖视为半圆槽状结构，从而可提高挤压桶的受热面积和加热效果。
附图说明
图1是本发明的轴视结构示意图。
图2是本发明图1的A处放大结构示意图。
图3是本发明挤压桶、清洁结构和疏通结构的轴视放大结构示意图。
图4是本发明图3中清洁结构调整后的轴视结构示意图。
图5是本发明图3的剖视结构示意图。
图6是本发明图5的B处放大结构示意图。

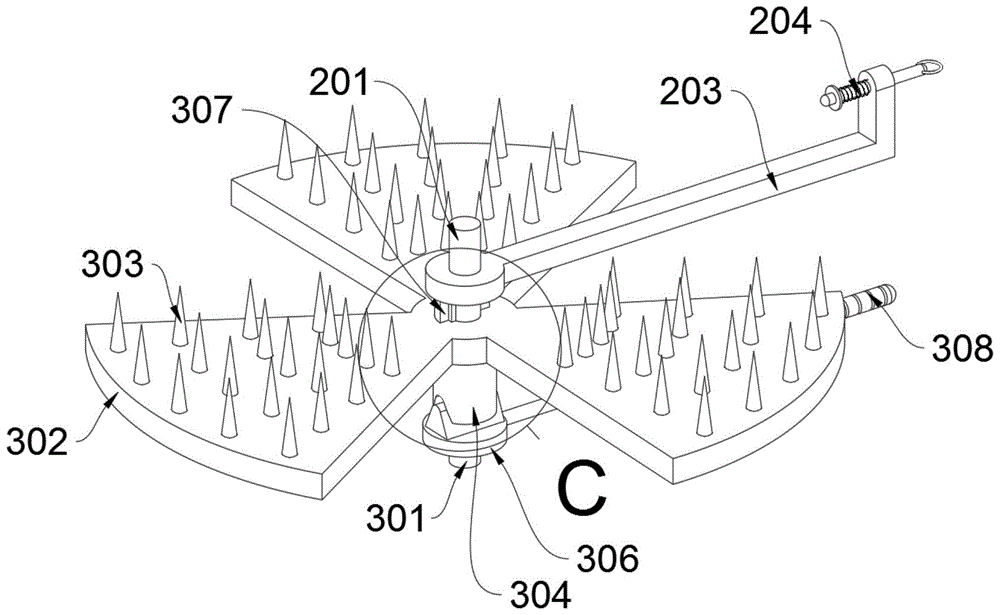

图7是本发明疏通结构的轴视放大结构示意图。
图8是本发明图7的C处放大结构示意图。
图中，部件名称与附图编号的对应关系为：
1、挤压桶；101、螺纹槽；102、加热管；103、防护罩；104、排渣孔；105、排液孔；106、闭锁卡槽；2、清理结构；201、转动轴；202、清理齿；203、调节臂A；204、弹性插销；3、疏通结构；301、矩形轴；302、疏通座；303、疏通头；304、受力座；305、调节凹槽；306、调节座；307、弹性件；308、调节臂B；4、支撑架；401、托架A；402、筛网；403、托架B；404、液体收集桶；5、挤压头。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供一种用于中药加工的挤压除液一体化装置，包括挤压桶1；挤压桶1内转动连接有一个清理结构2，且清理结构2底部焊接有一个疏通结构3；参考如图7，疏通结构3还包括受力座304、调节凹槽305、调节座306、弹性件307和调节臂B308，疏通座302底部焊接有一个管状结构的受力座304，且受力座304底端面开设有一个调节凹槽305；调节座306转动连接在矩形轴301上，且矩形轴301上还套接有一个弹性件307；调节座306上焊接有一个调节臂B308，且调节座306顶部插接在调节凹槽305内；受力座304、调节凹槽305、调节座306、弹性件307和调节臂B308共同组成挤压式升降结构，在保证调节臂A203不转动的状态下，转动调节臂B308，此时调节座306可推动受力座304以及疏通座302进行垂直升降，完成疏通工作；挤压桶1外壁焊接有一个支撑架4，并且挤压桶1内滑动连接有一个挤压头5。
参考如图1和图2，挤压桶1包括螺纹槽101、加热管102和防护罩103，挤压桶1外壁缠绕有一根加热管102，且挤压桶1外壁通过螺栓固定连接有两个半圆结构的防护罩103；挤压桶1外壁开设有一条螺纹槽101，且加热管102缠绕在螺纹槽101内，并且螺纹槽101的剖视为半圆槽状结构，从而可提高挤压桶1的受热面积和加热效果。
参考如图5和图6，挤压桶1还包括排渣孔104、排液孔105和闭锁卡槽106，挤压桶1底部呈环形阵列状开设有四个扇形结构的排渣孔104，且挤压桶1外壁开设有一个闭锁卡槽106；挤压桶1底端面呈环形阵列状开设有若干个排液孔105，且排液孔105为锥形孔状结构，从而可调排液孔105防堵塞能力。
参考如图5和图7，清理结构2包括转动轴201、清理齿202和调节臂A203，转动轴201密封转动连接在挤压桶1底部，且转动轴201上固定连接有一个清理齿202；清理齿202由三片扇形板焊接而成，且每片扇形板的大小大于排渣孔104的大小并与其结构相匹配；转动轴201上焊接有一根调节臂A203，且调节臂A203和清理齿202共同组成了转动清渣结构，转动调节臂A203可将残渣通过排渣孔104处清理。
参考如图3和图4，清理结构2还包括弹性插销204，调节臂A203上安装有一个弹性插销204，且当弹性插销204卡入到闭锁卡槽106内时，清理齿202将三个排渣孔104遮挡呈挤压预报状态，且弹性插销204和闭锁卡槽106共同组成清理齿202的快速定位闭锁结构，从而可提高清理齿202归位的方便性。
参考如图5和图7，疏通结构3包括矩形轴301、疏通座302和疏通头303，矩形轴301焊接在调节臂A203底端面，且矩形轴301上限位滑动连接有一个疏通座302；疏通座302上呈环形阵列状焊接有若干个疏通头303，且疏通头303与排液孔105位置对正，并且疏通头303为锥形刺状结构，那么通过疏通座302的上下移动可实现排液孔105的清堵。
参考如图1，支撑架4包括托架A401、筛网402、托架B403、液体收集桶404，支撑架4上焊接有一个托架A401和一个托架B403，且托架A401和托架B403上分别放置有一个筛网402和一个液体收集桶404，筛网402和托架A401组成精细过滤结构，在使用时可对药液进行进一步过滤，且拆卸清理方便。
本实施例的具体使用方式与作用：
使用时，首先转动调节臂A203使弹性插销204卡入到闭锁卡槽106内，此时清理齿202将三个排渣孔104遮挡呈挤压预报状态，且弹性插销204和闭锁卡槽106共同组成清理齿202的快速定位闭锁结构，从而可提高清理齿202归位的方便性，而后通过挤压头5的挤压可完成药材的排液；
在挤压过程中，第一，因挤压桶1底端面呈环形阵列状开设有若干个排液孔105，且排液孔105为锥形孔状结构，从而可调排液孔105防堵塞能力；第二，挤压桶1外壁开设有一条螺纹槽101，且加热管102缠绕在螺纹槽101内，并且螺纹槽101的剖视为半圆槽状结构，从而可提高挤压桶1的受热面积和加热效果；
排渣时，转动调节臂A203因调节臂A203和清理齿202共同组成了转动清渣结构，转动调节臂A203可将残渣通过排渣孔104处清理；
如排液孔105被药渣堵塞，此时，第一，因疏通座302上呈环形阵列状焊接有若干个疏通头303，且疏通头303与排液孔105位置对正，并且疏通头303为锥形刺状结构，那么通过疏通座302的上下移动可实现排液孔105的清堵；第二，因受力座304、调节凹槽305、调节座306、弹性件307和调节臂B308共同组成挤压式升降结构，在保证调节臂A203不转动的状态下，转动调节臂B308，此时调节座306可推动受力座304以及疏通座302进行垂直升降，完成疏通工作；
通过筛网402和托架A401的设置，因筛网402和托架A401组成精细过滤结构，在使用时可对药液进行进一步过滤，且拆卸清理方便。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
