技术领域
本发明涉及纺织面料输送技术领域，具体涉及一种纺织面料的防褶皱输送装置。
背景技术
纺织面料生产厂家往往会制造出诸多珍贵纺织面料以供消费者使用，大多数的珍贵纺织面料害怕受到褶皱和损伤，而输送过程中，影响纺织面料平整输送的因素较多，所以在运输的过程中，需要对其进行较为全面的保护。
发明内容
本发明的目的就是针对现有技术的不足，提供了一种纺织面料的防褶皱输送装置。
本发明的技术解决措施如下：
一种纺织面料的防褶皱输送装置，包括外箱体、内箱体和缓冲单元，外箱体为回字形空心结构，其两侧内壁上均成型有竖向滑道，内箱体竖向滑动在竖向滑道上；缓冲单元安装在内箱体与外箱体形成的上、下空间内；内箱体两侧内侧壁上固定设置有压架单元，压架单元上夹持固定有夹板单元；
内箱体前部通过合页转接有箱体前门，箱体前门上固定有密封层，密封层侧部的箱体前门上安装有能与内箱体锁合的锁扣；
压架单元由上压架和下压架两部分组成，上压架包括固定连接在内箱体内侧壁上的上压固定板，上压固定板上均匀开设有若干腰型孔，腰型孔内插接安装有弹性上压部；弹性上压部包括插接于腰型孔内的腰型杆，腰型杆的顶部设有螺纹部，弹性调整螺栓螺接在腰型杆螺纹部上，腰型杆的底部通过腰型杆耳板转动铰接有上压轮；腰型杆的中部成型有圆形托板，位于圆形托板上部的腰型杆杆体上套装有上压弹簧，上压弹簧的上端部顶接在上压固定板的底面上；
下压架包括固定连接在内箱体内侧壁上的下压固定板，下压固定板位于上压固定板的下部，且下压固定板顶部固定有若干均匀设置的下压固定板耳板，下压固定板耳板上转动铰接有下压轮。
夹板单元包括上夹板和下夹板，纺织面料被夹置在上夹板、下夹板之间；上夹板的顶部两侧开设有供上压轮抵压滚移的上夹板滑道，下夹板的底部两侧开设有供下压轮抵压滚移的下夹板滑道；
上夹板和下夹板通过安装在两者前端部的凵型固定板进行相对位置固定，凵型固定板的上下壁板上均开设有螺纹孔；抵固螺栓螺接于螺纹孔中，且其端部分别顶接在上夹板的顶面和下夹板的底面上；
内箱体的后部内侧壁上固定有吸湿层；
外箱体的顶部、两侧部及底部分别开设有若干截面为等腰梯形的顶部固定槽、侧部固定槽及底部固定槽，顶部固定槽、侧部固定槽和底部固定槽的短底边均朝向外侧设置，且顶部固定槽、侧部固定槽和底部固定槽的尺寸及结构均相同。
一种纺织面料的防褶皱输送装置还包括用于固定相邻防褶皱输送装置的连接板条；连接板条截面为两个短底边对接的等腰梯形结合体型，且连接板条的半部能够辖入插接在顶部固定槽中。
缓冲单元包括第一板、第二板、第三板和第四板，其中，第一板与第四板间通过第一转轴铰接相连，第二板与第三板间通过第二转轴铰接相连，第一板与第二板间通过上十字铰轴铰接相连，第三板与第四板间通过下十字铰轴铰接相连；上十字铰轴的顶部固定安装在内箱体的外侧壁上，下十字铰轴的底部固定安装在外箱体的内侧壁上；上十字铰轴与下十字铰轴间连接有缓冲弹簧。
本发明的有益效果在于：本申请结构简单、方便实用，能够防止纺织面料在输送过程中受到褶皱、损伤，同时也避免了纺织面料在输送装置内出现受潮现象；内箱体与外箱体间通过缓冲单元柔性连接，减少了汽车在行驶过程中对纺织面料造成的振动影响；相邻防褶皱输送装置间通过连接板条插接固定，提高了输送多个防褶皱输送装置时的稳定性。
附图说明
图1为多个纺织面料防褶皱输送装置间的连接示意图；

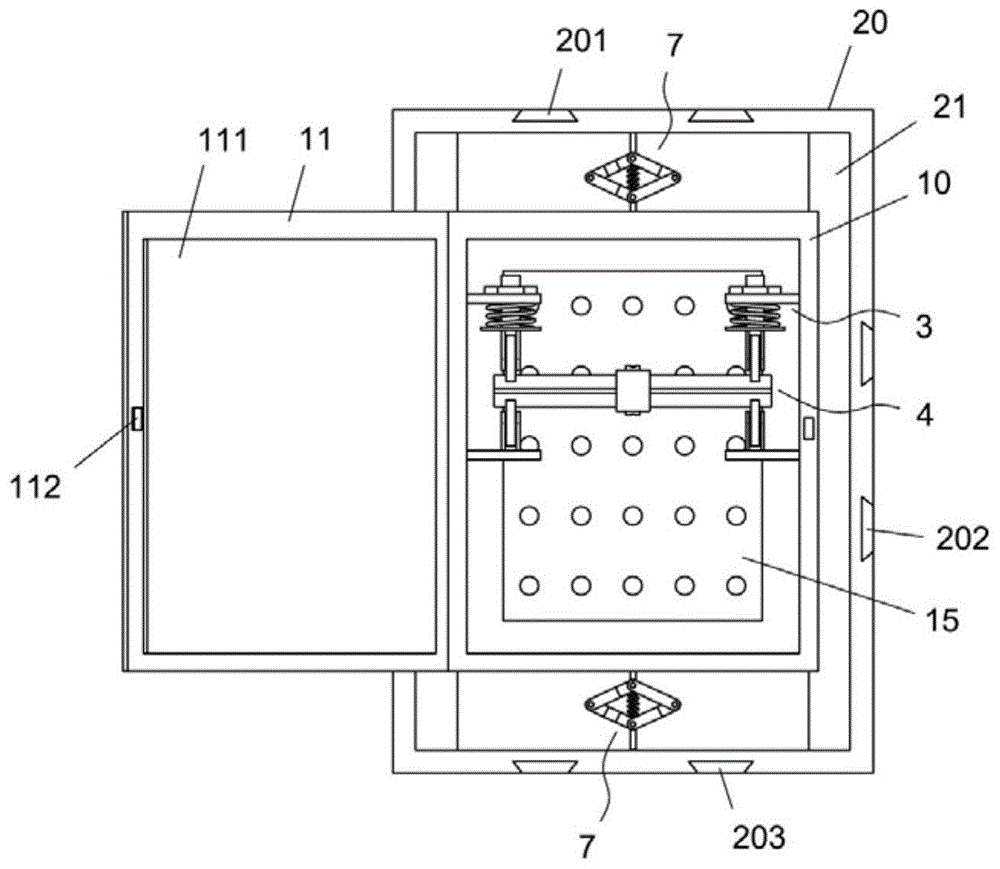

图2为纺织面料防褶皱输送装置的结构正视图；
图3为压架单元与夹板单元间的压接示意图；
图4为上压架的分解示意图；
图5为连接板条的结构示意图；
图6为缓冲单元的结构分解图。
具体实施方式
为了使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做出详细的说明。
如图1-6所示，一种纺织面料的防褶皱输送装置，包括外箱体20、内箱体10和缓冲单元7，外箱体20为回字形空心结构，其两侧内壁上均成型有竖向滑道21，内箱体10竖向滑动在竖向滑道21上；缓冲单元7安装在内箱体10与外箱体20形成的上、下空间内；内箱体10两侧内侧壁上固定设置有压架单元3，压架单元3上夹持固定有夹板单元4；
内箱体10前部通过合页100转接有箱体前门11，箱体前门11上固定有密封层111，密封层111侧部的箱体前门11上安装有能与内箱体10锁合的锁扣112；
压架单元3由上压架31和下压架32两部分组成，上压架31包括固定连接在内箱体10内侧壁上的上压固定板311，上压固定板311上均匀开设有若干腰型孔310，腰型孔310内插接安装有弹性上压部；弹性上压部包括插接于腰型孔310内的腰型杆312，腰型杆312的顶部设有螺纹部，弹性调整螺栓316螺接在腰型杆螺纹部上，腰型杆312的底部通过腰型杆耳板313转动铰接有上压轮314；腰型杆312的中部成型有圆形托板315，位于圆形托板315上部的腰型杆杆体上套装有上压弹簧317，上压弹簧317的上端部顶接在上压固定板311的底面上；
下压架32包括固定连接在内箱体10内侧壁上的下压固定板320，下压固定板320位于上压固定板311的下部，且下压固定板320顶部固定有若干均匀设置的下压固定板耳板321，下压固定板耳板321上转动铰接有下压轮322。
夹板单元4包括上夹板41和下夹板42，纺织面料6被夹置在上夹板41、下夹板42之间；上夹板41的顶部两侧开设有供上压轮314抵压滚移的上夹板滑道410，下夹板42的底部两侧开设有供下压轮322抵压滚移的下夹板滑道420；
上夹板41和下夹板42通过安装在两者前端部的凵型固定板43进行相对位置固定，凵型固定板43的上下壁板上均开设有螺纹孔；抵固螺栓430螺接于螺纹孔中，且其端部分别顶接在上夹板41的顶面和下夹板42的底面上；
内箱体10的后部内侧壁上固定有吸湿层15；
外箱体20的顶部、两侧部及底部分别开设有若干截面为等腰梯形的顶部固定槽201、侧部固定槽202及底部固定槽203，顶部固定槽201、侧部固定槽202和底部固定槽203的短底边均朝向外侧设置，且顶部固定槽201、侧部固定槽202和底部固定槽203的尺寸及结构均相同。
一种纺织面料的防褶皱输送装置还包括用于固定相邻防褶皱输送装置的连接板条5；连接板条5截面为两个短底边对接的等腰梯形结合体型，且连接板条5的半部能够辖入插接在顶部固定槽201中。
缓冲单元7包括第一板71、第二板72、第三板73和第四板74，其中，第一板71与第四板74间通过第一转轴751铰接相连，第二板72与第三板73间通过第二转轴752铰接相连，第一板71与第二板72间通过上十字铰轴76铰接相连，第三板73与第四板74间通过下十字铰轴77铰接相连；上十字铰轴76的顶部固定安装在内箱体10的外侧壁上，下十字铰轴77的底部固定安装在外箱体20的内侧壁上；上十字铰轴76与下十字铰轴77间连接有缓冲弹簧78。
纺织面料在输送过程中，首先将纺织面料夹放置上夹板和下夹板之间，并通过凵型固定板将上夹板和下夹板的相对位置固定，后续将夹板单元插置于压架单元中，在上压轮和下压轮的对压作用下，夹板单元被稳固夹持；通过锁扣将箱体前门锁合在内箱体上，此时夹板单元的前后部分别贴合顶固在密封层、吸湿层上，从而防止夹板单元前后窜动。多个防褶皱输送装置同时输送时，通过连接板条将两两并列相邻的外箱体插接固定，或将两两竖向放置的外箱体通过连接板条插接固定，以提高多个防褶皱输送装置的输送稳定性。
所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
