技术领域
本发明涉及水果包装设备领域，具体地说是一种采用重力进行套装的水果纸袋套袋装置。
背景技术
水果在采摘后为了防止损坏需要套装纸袋，目前的纸袋套装装置具有以下缺点：
1、全自动套装装置设备太大，占地面积大，部件及装置多，且成本高；
2、简易的套装装置如专利号：201610817492.2的装置在使用时需用手伸进苹果纸袋中，将其撑开取出，苹果纸袋套在苹果上后，利用纸袋封口装置可以快速的将苹果纸袋封合，在撕毁时只需左右手捏住果把儿处的苹果纸袋，轻轻一撕，现有的简易的套装装置的操作不够简便，效率低。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种采用重力进行套装的水果纸袋套袋装置。
本发明采用如下技术方案来实现：一种采用重力进行套装的水果纸袋套袋装置，其结构包括弹性件、底座、弹性座、导向板、支撑装置、电磁装置，所述底座为长方体，所述底座的一端向上凸起，所述底座内部设有电磁装置，所述电磁装置与弹性座相连接，所述弹性座，所述弹性座顶部穿出底座顶部，所述导向板设有2块并分别设在弹性座顶部两侧，2块导向板成倒八字形，所述弹性件安装在底座顶部并设在弹性座侧面，所述支撑装置与倾斜安装在底座的折角处。
作为优化，所述弹性件由活动板、限位连杆、弹簧、立板组成，所述立板与底座顶部垂直连接，所述立板顶部与活动板一端相铰接，所述活动板与立板之间通过限位连杆铰链连接，所述活动板另一端通过弹簧与立板中段相连接。
作为优化，所述支撑装置由移动板、导杆、压缩弹簧、支板、导套、衔铁组成，所述移动板与导杆一端垂直焊接在一起，所述导杆与底座顶面成60度夹角，所述支板与导套连通，所述支板焊接在底座上并与导杆相互垂直，所述导杆贯穿支板、导套穿入底座内部与衔铁相连接，所述衔铁沿导杆的延长线方向与电磁装置磁性连接。
作为优化，所述电磁装置由正极触片、负极触片、绝缘座、引线、电磁铁、固定座组成，所述电磁铁沿导杆的延长线方向设置，所述电磁铁安装在固定座上，所述电磁铁通过引线分别与正极触片、负极触片相连接，所述负极触片安装在绝缘座底部，所述负极触片下方设有与之相平行的正极触片，所述正极触片安装在弹性座上。
作为优化，所述弹性座由支撑板、升降杆、弹簧板、弹簧组成，所述支撑板设在底座上方并与底座顶面相平行，所述支撑板与设在下方的弹簧板相互平行且两者通过升降杆相连接，所述弹簧板设在底座内且底部通过弹簧与底座底面相连接，所述弹簧板上安装有正极触片。
作为优化，所述活动板与立板之间的活动角度为0-60度。
作为优化，所述导杆与底座顶面成60度夹角，所述移动板与导杆垂直。
作为优化，所述活动板与移动板成90度角垂直，这样设置能够使纸盒在下落时向移动板偏，使纸盒逐渐矫正。
有益效果
本发明在使用时，先将纸盒放置在移动板上，纸盒的侧面与活动板贴合，将水果放进纸盒内，通过水果的重量使移动板、活动板分别向两侧移动如图3，这时衔铁便进入电磁铁的磁场范围被电磁铁吸住，使移动板固定住，纸盒在水果重力的作用下向下移动如图4，通过活动板的弹性，能够对纸盒起到矫正的作用，两侧的导向板能够对纸盒进行导向使纸盒落入正确的位置，纸盒落入支撑板上将支撑板下压，使正极触片、负极触片分开，电磁铁失去磁性，通过压缩弹簧的性质，使移动板复位，通过弹簧的作用和限位连杆的限位作用，能够使活动板与移动板垂直且两者将纸盒的上部进行夹紧封口如图5。
与现有技术相比，本发明的有益效果是：
1、相比起全自动的套装装置，本发明面积小，总体由电磁铁、弹簧、塑料板及杆组成，成本低，结构简单明了，便于维修；
2、比起现有的简易装置，本发明的操作简化了步骤，只需放置纸盒，然后将水果放进纸盒内便可通过重力自动进行包装，操作简单易学，对步骤进行了简化，提高工作效率。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

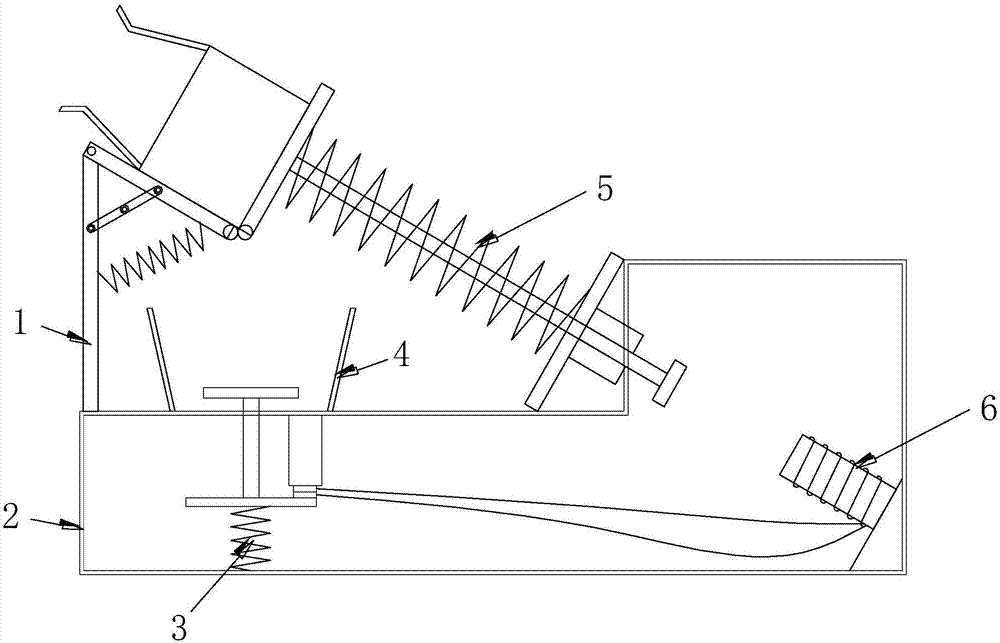

图1为本发明一种采用重力进行套装的水果纸袋套袋装置的结构示意图。
图2为本发明一种采用重力进行套装的水果纸袋套袋装置的细化结构示意图。
图3为本发明一种采用重力进行套装的水果纸袋套袋装置的第一种工作状态结构示意图。
图4为本发明一种采用重力进行套装的水果纸袋套袋装置的第二种工作状态结构示意图。
图5为本发明一种采用重力进行套装的水果纸袋套袋装置的第三种工作状态结构示意图。
图中：弹性件1、底座2、弹性座3、导向板4、支撑装置5、电磁装置6、活动板10、限位连杆11、弹簧12、立板13、移动板50、导杆51、压缩弹簧52、支板53、导套54、衔铁55、正极触片60、负极触片61、绝缘座62、引线63、电磁铁64、固定座65、支撑板30、升降杆31、弹簧板32、弹簧33。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，本发明提供一种采用重力进行套装的水果纸袋套袋装置技术方案：其结构包括弹性件1、底座2、弹性座3、导向板4、支撑装置5、电磁装置6，所述底座2为长方体，所述底座2的一端向上凸起，所述底座2内部设有电磁装置6，所述电磁装置6与弹性座3相连接，所述弹性座3，所述弹性座3顶部穿出底座2顶部，所述导向板4设有2块并分别设在弹性座3顶部两侧，2块导向板4成倒八字形，所述弹性件1安装在底座2顶部并设在弹性座3侧面，所述支撑装置5与倾斜安装在底座2的折角处，所述底座2的一端向上凸起是为了便于支撑装置5的安装。
所述弹性件1由活动板10、限位连杆11、弹簧12、立板13组成，所述立板13与底座2顶部垂直连接，所述立板13顶部与活动板10一端相铰接，所述活动板10与立板13之间通过限位连杆11铰链连接，所述活动板10另一端通过弹簧12与立板13中段相连接，所述活动板10的活动范围为活动板10到立板13之间的60度夹角，通过限位连杆11能够对活动板10的活动范围进行限定，通过弹簧12的作用能够使活动板10进行弹性移动。
所述支撑装置5由移动板50、导杆51、压缩弹簧52、支板53、导套54、衔铁55组成，所述移动板50与导杆51一端垂直焊接在一起，所述导杆51与底座2顶面成60度夹角，所述支板53与导套54连通，所述支板53焊接在底座2上并与导杆51相互垂直，所述导杆51贯穿支板53、导套54穿入底座2内部与衔铁55相连接，所述衔铁55沿导杆51的延长线方向与电磁装置6磁性连接，移动板50能够对纸盒进行支撑，通过水果的重力能够将导杆51向斜下方压，导杆51移动一定位置后进入电磁装置6的范围。
所述电磁装置6由正极触片60、负极触片61、绝缘座62、引线63、电磁铁64、固定座65组成，所述电磁铁64沿导杆51的延长线方向设置，所述电磁铁64安装在固定座65上，所述电磁铁64通过引线63分别与正极触片60、负极触片61相连接，所述负极触片61安装在绝缘座62底部，所述负极触片61下方设有与之相平行的正极触片60，所述正极触片60安装在弹性座3上，电磁铁64吸住衔铁55将导杆51固定住，能够扩大活动板10与移动板50之间空隙，便于纸盒的下落。
所述弹性座3由支撑板30、升降杆31、弹簧板32、弹簧33组成，所述支撑板30设在底座2上方并与底座2顶面相平行，所述支撑板30与设在下方的弹簧板32相互平行且两者通过升降杆31相连接，所述弹簧板32设在底座2内且底部通过弹簧33与底座2底面相连接，所述弹簧板32上安装有正极触片60，支撑板30通过重力的作用下移能够使电磁铁64断电，从而使移动板50进行复位，通过活动板10与移动板50的配合对纸盒进行封口。
在使用时，先将纸盒放置在移动板50上，纸盒的侧面与活动板10贴合，将水果放进纸盒内，通过水果的重量使移动板50、活动板10分别向两侧移动如图3，这时衔铁55便进入电磁铁64的磁场范围被电磁铁64吸住，使移动板50固定住，纸盒在水果重力的作用下向下移动，通过活动板10的弹性，能够对纸盒起到矫正的作用，两侧的导向板4能够对纸盒进行导向使纸盒落入正确的位置，纸盒落入支撑板30上将支撑板30下压，使正极触片60、负极触片61分开，电磁铁64失去磁性，通过压缩弹簧52的性质，使移动板50复位，通过弹簧12的作用和限位连杆11的限位作用，能够使活动板10与移动板50垂直且两者将纸盒的上部进行夹紧封口。
本发明相对现有技术获得的技术进步是：相比起全自动的套装装置，本发明面积小，总体由电磁铁、弹簧、塑料板及杆组成，成本低，结构简单明了，便于维修；比起现有的简易装置，本发明的操作简化了步骤，只需放置纸盒，然后将水果放进纸盒内便可通过重力自动进行包装，操作简单易学，对步骤进行了简化，提高工作效率。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
