技术领域
本发明涉及工业监控设备领域，尤其涉及一种监控范围大的自动清洗式工业摄像头。
背景技术：
为了确保生产安全,在用于加工生产的车间里往往会安装多个摄像头,但是安装在室内的摄像头却不像交通摄像头一样,处在空旷且无视线阻挡的区域,由于车间内堆积着不同大小的货物,存在许多视野盲区,因此位于车间的摄像头拍摄视角不全且视野范围有限,无法满足。
发明内容：
本发明的目的就是针对现有技术之不足，而提供一种监控范围大的自动清洗式工业摄像头，它安装在延伸臂上,延伸臂上安装在主旋转盒上，主旋转盒上可以进行自我旋转,摄像头可以在延伸臂上进行一定范围的移动和自我转动,拍摄视野范围大,自动化程度高，效果好。
本发明的技术解决措施如下：
一种监控范围大的自动清洗式工业摄像头，包括主旋转盒和连接盖，其特征在于：所述主旋转盒和连接盖通过螺栓可拆卸连接，连接盖转动设置在安装架上，所述主旋转盒的一侧设有延伸臂，摄像装置滑动设置在延伸臂的底面。
作为上述技术方案的优选，所述主旋转盒的顶端外圆壁上设有多个均匀分布且向外延伸的第一连接板，所述连接盖的底端外圆壁上设有多个正对着第一连接板的第二连接板，第一连接板和第二连接板上具有通孔且通过螺栓连接。
作为上述技术方案的优选，所述安装架安装在室内横梁上，安装架的两侧顶板上设有多个连接固定孔。
作为上述技术方案的优选，所述连接盖的顶面中心具有向上延伸的装配轴，装配轴的顶面中心具有向上延伸的连接轴，所述安装架的底板底面中心设有轴承座，装配轴过盈配合在轴承座中所设有的转动轴承内，连接轴的顶端向上穿过安装架的底板底面中心所设有的中心连接通孔且连接有转动齿轮，所述安装架的底板底面一侧固定有驱动电机，驱动电机的输出轴穿过安装架的底板底面且连接有与转动齿轮相啮合的驱动齿轮。
作为上述技术方案的优选，所述安装架的底板顶面且与中心连接通孔同心设有环形座，转动齿轮的底面所设有的导向环转动设置在环形座上所具有的环形凹槽中，环形凹槽内设有润滑油。
作为上述技术方案的优选，所述延伸臂插设在主旋转盒的外圆壁上且通过焊接与主旋转盒固定，延伸臂呈长方体结构且内部中空，所述延伸臂的前后两端内壁上转动连接有移动丝杆，移动块螺接在移动丝杆上，所述延伸臂的左右两侧内壁上设有自润滑层，移动块的两侧壁贴靠在自润滑层上，所述主旋转盒内设有移动电机，移动电机的输出轴为花键轴，花键轴插设在移动丝杆的一端所具有的花键孔中，所述摄像装置包括摄像安装座，摄像安装座固定在移动块的底面上且向下穿过延伸臂的底面所设有的滑动通槽，摄像安装座中设有电机槽，电机槽中安装有微型电机，微型电机的输出轴向下穿过摄像安装座且连接有安装底板，安装底板的底面设有监控摄像头。
作为上述技术方案的优选，所述主旋转盒的底面且靠近摄像装置的一端设有底部竖直板，底部竖直板的前端面上设有多个毛刷架，毛刷架上设有可更换的毛刷，所述主旋转盒的底面且位于底部竖直板的后侧固定有气泵，气泵上所具有的吹气管穿过底部竖直板且对准毛刷。
本发明的有益效果在于：它安装在延伸臂上,延伸臂上安装在主旋转盒上，主旋转盒上可以进行自我旋转,摄像头可以在延伸臂上进行一定范围的移动和自我转动,拍摄视野范围大,自动化程度高，效果好。
附图说明：

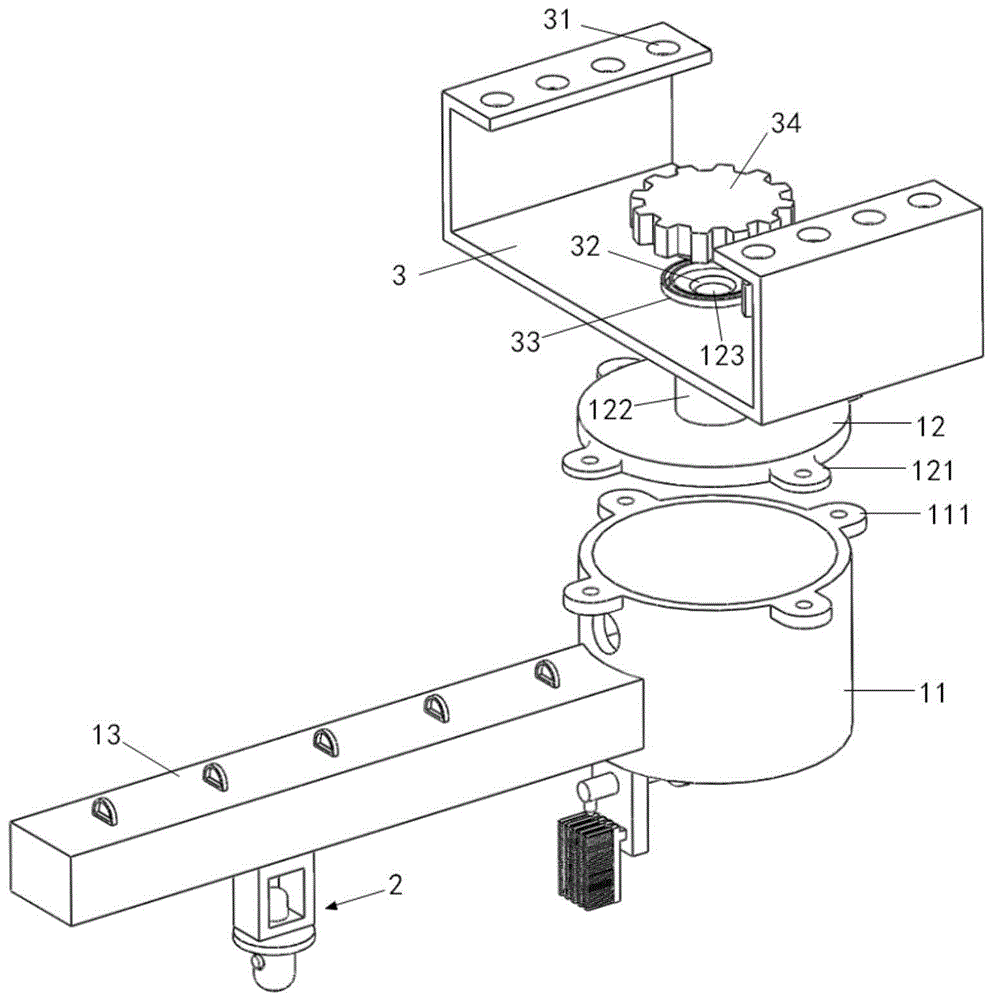

图1为本发明的结构示意图；
图2为本发明的下视三维立体图；
图3为本发明中延伸臂和主旋转盒的内部剖视图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
由图1至图3所示，一种监控范围大的自动清洗式工业摄像头，包括主旋转盒11和连接盖12，其特征在于：所述主旋转盒11和连接盖12通过螺栓可拆卸连接，连接盖12转动设置在安装架3上，所述主旋转盒11的一侧设有延伸臂13，摄像装置2滑动设置在延伸臂13的底面。
进一步的说，所述主旋转盒11的顶端外圆壁上设有多个均匀分布且向外延伸的第一连接板111，所述连接盖12的底端外圆壁上设有多个正对着第一连接板111的第二连接板121，第一连接板111和第二连接板121上具有通孔且通过螺栓连接。
进一步的说，所述安装架3安装在室内横梁上，安装架3的两侧顶板上设有多个连接固定孔31。
进一步的说，所述连接盖12的顶面中心具有向上延伸的装配轴122，装配轴122的顶面中心具有向上延伸的连接轴123，所述安装架3的底板底面中心设有轴承座37，装配轴122过盈配合在轴承座37中所设有的转动轴承38内，连接轴123的顶端向上穿过安装架3的底板底面中心所设有的中心连接通孔32且连接有转动齿轮34，所述安装架3的底板底面一侧固定有驱动电机35，驱动电机35的输出轴穿过安装架3的底板底面且连接有与转动齿轮34相啮合的驱动齿轮36。
进一步的说，所述安装架3的底板顶面且与中心连接通孔32同心设有环形座33，转动齿轮34的底面所设有的导向环341转动设置在环形座33上所具有的环形凹槽中，环形凹槽内设有润滑油。
进一步的说，所述延伸臂13插设在主旋转盒11的外圆壁上且通过焊接与主旋转盒11固定，延伸臂13呈长方体结构且内部中空，所述延伸臂13的前后两端内壁上转动连接有移动丝杆132，移动块133螺接在移动丝杆132上，所述延伸臂13的左右两侧内壁上设有自润滑层，移动块133的两侧壁贴靠在自润滑层上，所述主旋转盒11内设有移动电机134，移动电机134的输出轴为花键轴，花键轴插设在移动丝杆132的一端所具有的花键孔中，所述摄像装置2包括摄像安装座21，摄像安装座21固定在移动块133的底面上且向下穿过延伸臂13的底面所设有的滑动通槽131，摄像安装座21中设有电机槽211，电机槽211中安装有微型电机22，微型电机22的输出轴向下穿过摄像安装座21且连接有安装底板23，安装底板23的底面设有监控摄像头24。
进一步的说，所述主旋转盒11的底面且靠近摄像装置2的一端设有底部竖直板14，底部竖直板14的前端面上设有多个毛刷架17，毛刷架17上设有可更换的毛刷18，所述主旋转盒11的底面且位于底部竖直板14的后侧固定有气泵15，气泵15上所具有的吹气管16穿过底部竖直板14且对准毛刷18。
本发明的工作原理：
通过驱动电机35的驱动以及转动齿轮34和驱动齿轮36的啮合可以使主旋转盒11进行转动，通过移动电机134的驱动可以使移动块133在延伸臂13内移动从而实现摄像装置2的移动，两者的相互配合，最终可是实现摄像装置2的移动和旋转，提高拍摄范围，而摄像装置2中所设有的微型电机22也正好满足普通摄像头的基本功能，当监控摄像头24上具有灰尘时，通过移动电机134的驱动使监控摄像头24移动到毛刷18上，在配合微型电机22的转动可以使毛刷18快速清除监控摄像头24灰尘，保证拍摄质量。
