技术领域
本发明涉及机械加工技术领域，具体为一种可调式小型锯床。
背景技术
在机械加工的过程中，锯断物料是经常的事，锯断物料所使用的工具有手锯和锯床等，锯床是装有锯条的锯弓作往复运动，以锯架绕一支点摆动的方式进给，从而可节省工作人员手动用锯条进行切割的劳动力，锯床分为大型锯床和小型锯床，大型锯床普遍重量过大，一般在一吨左右，不便移动，但能够对物料进行自动切割，小型锯床结构简单，体积小，且使用方便，但效率较低，需要消耗一定的劳动力；
目前小型锯床的结构较为简单，虽然能够实现锯条的往复移动，但无法根据切割物料的大小对锯条的进给力进行调整，从而影响锯条的使用寿命，且现有的小型锯床夹持装置不能对物料进行稳定的夹持，从而在切锯物料时经常会出现物料倾倒的现象，进而影响物料的加工质量。
发明内容
本发明的目的在于提供一种可调式小型锯床，以解决上述背景技术中无法根据切割物料的大小对锯条的进给力进行调整，在切锯物料时经常会出现物料倾倒的现象，进而影响物料的加工质量的问题。
为实现上述目的，本发明提供如下技术方案：一种可调式小型锯床，包括：
底座；
支座，固定设置在所述底座的顶端右侧；
割锯组件，设置在所述支座的前侧；
驱动机构，设置在所述底座的顶端右侧；
物料夹持机构，设置在所述底座的顶端左侧。
优选的，所述割锯组件包括：连接柱，通过轴承转动设置在所述支座的前侧顶端；导杆，固定设置在所述连接柱的一侧；把手，与所述导杆的外壁一侧过盈配合；锯弓，与所述导杆的外壁相套接；锯条，沿左右方向固定设置在所述锯弓的内侧。
优选的，所述驱动机构包括：电机，固定设置在所述底座的顶端右后侧；壳体，固定设置在所述底座的顶端右前侧；转轴，所述电机的输出端通过联轴器锁紧有转轴，所述转轴的前侧延伸出连接柱的前侧并延伸进所述壳体内，且转轴的外壁通过轴承与壳体的内壁后侧转动连接，所述轴承的内环与转轴的外壁过盈配合，且轴承的外环固定设置在所述壳体的内腔后侧；圆形板，固定设置在所述转轴的前侧。
优选的，所述壳体的外壁左侧开设有条孔，所述壳体的前侧铰接有防护门。
优选的，所述驱动机构还包括：第一滑块，所述圆形板的前侧开设有第一滑槽，所述第一滑槽的内腔插接有第一滑块的一部分，且第一滑块的另一部分延伸出所述第一滑槽的内腔；挡块，固定设置在所述圆形板的前侧，并与所述第一滑块相平行设置；螺栓，通过轴承转动设置在所述挡块的一侧，且螺栓的一端与滑块相螺接；连杆，所述连杆的一端与所述第一滑块的前侧转动连接，且连杆的另一端延伸出所述条孔的内腔并与锯弓的前侧转动连接。
优选的，所述挡块与螺栓均位于第一滑块前侧所在面的后侧。
优选的，所述物料夹持机构包括：固定座，固定设置在所述底座的顶端左侧；固定板，沿前后方向固定设置在所述固定座的顶端右侧；螺杆，沿上下方向固定设置在所述固定座的顶端左侧；压板，所述压板沿左右方向设置，且压板的顶端沿左右方向开设有限位孔，所述压板通过限位孔与所述螺杆的外壁套接，连接块，与所述限位孔的内腔相适配插接；螺母，固定设置在所述连接块的顶端，且螺母与螺杆的外壁相螺接；转柄，固定设置在所述螺母的顶端；压块，固定设置在所述压板的底端右侧。
优选的，所述限位孔的内腔前后两侧均沿左右方向开设有第二滑槽，所述第二滑槽的内腔插接有第二滑块的一部分，且第二滑块的另一部分与连接块的外侧固定连接。
本发明提出的一种可调式小型锯床，有益效果在于：
1、本发明通过第一滑块、第一滑槽、挡块和螺栓的配合可改变连杆的一端与圆形板中心点的距离，进而在连杆、锯弓和导杆的配合下可改变锯条的切割幅度，通过能够对不同物料的大小而调整锯条的切割进给力，可有效的延长锯条的使用寿命。
2、本发明通过设置有物料夹持机构可使压块对待切割的物料固定在固定座上，且固定牢固，在利用锯条对物料进行切割时，通过对物料进行上下固定，可使避免物料在锯条切割力的作用下出现倾斜的情况，进而可确保物料的加工质量。
附图说明

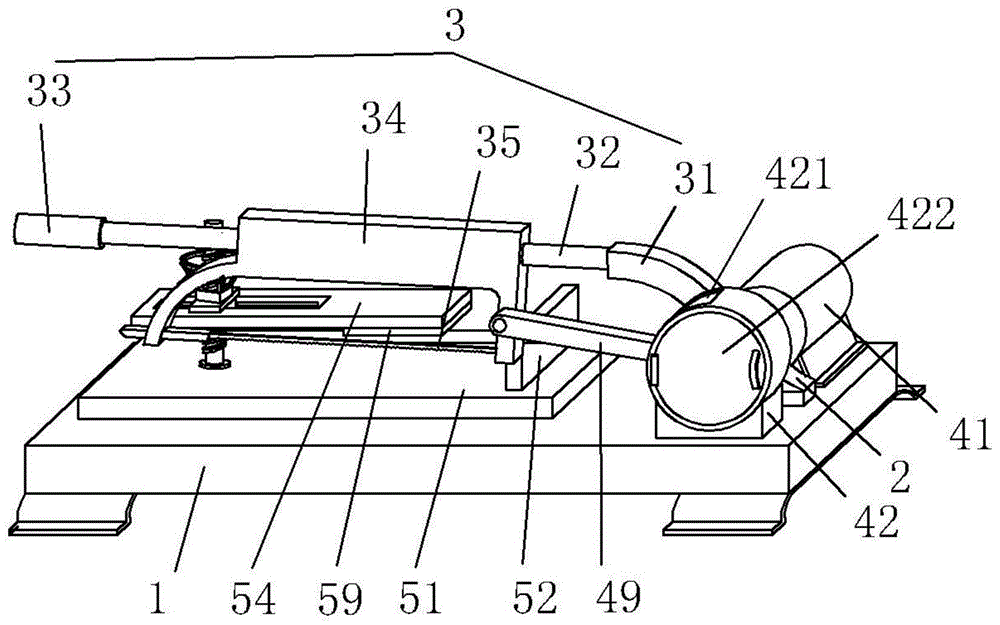

图1为本发明的结构示意图；
图2为本发明物料夹持机构的结构示意图；
图3为本发明图2中的A处放大图；
图4为本发明支座的结构示意图；
图5为本发明图1中壳体的正面剖视图。
图中：1、底座，2、支座，3、割锯组件，31、连接柱，32、导杆，33、把手，34、锯弓，35、锯条，4、驱动机构，41、电机，42、壳体，421、条孔，422、防护门，43、转轴，44、圆形板，45、第一滑块，46、第一滑槽，47、挡块，48、螺栓，49、连杆，5、物料夹持机构，51、固定座，52、固定板，53、螺杆，54、压板，55、限位孔，551、第二滑槽，552、第二滑块，56、连接块，57、螺母，58、转柄，59、压块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，本发明提供一种技术方案：一种可调式小型锯床，包括：底座1、支座2、割锯组件3、驱动机构4和物料夹持机构5，支座2固定设置在底座1的顶端右侧，割锯组件3设置在支座2的前侧，驱动机构4设置在底座1的顶端右侧，物料夹持机构5设置在底座1的顶端左侧。
作为优选方案，更进一步的，割锯组件3包括：连接柱31、导杆32、把手33、锯弓34和锯条35，连接柱31通过轴承转动设置在支座2的前侧顶端，导杆32固定设置在连接柱31的一侧，导杆32和连接柱31能够绕着支座2的前侧转动，把手33与导杆32的外壁一侧过盈配合，锯弓34与导杆32的外壁相套接，锯条35沿左右方向固定设置在锯弓34的内侧，锯弓34可在导杆32的外壁上移动。
作为优选方案，更进一步的，驱动机构4包括：电机41、壳体42、转轴43和圆形板44，电机41固定设置在底座1的顶端右后侧，电机41为现有技术，电机41可驱动转轴43绕自身轴线转动，符合本案的电机型号均可使用，壳体42固定设置在底座1的顶端右前侧，电机41的输出端通过联轴器锁紧有转轴43，转轴43的前侧延伸出连接柱31的前侧并延伸进壳体42内，且转轴43的外壁通过轴承与壳体42的内壁后侧转动连接，轴承的内环与转轴43的外壁过盈配合，且轴承的外环固定设置在壳体42的内腔后侧，圆形板44固定设置在转轴43的前侧，圆形板44在转轴43的驱动下可绕自身轴线转动。
作为优选方案，更进一步的，壳体42的外壁左侧开设有条孔421，壳体42的前侧铰接有防护门422，通过开设有条孔421可使连杆49能够上下摆动，防护门422可对壳体42的内部进行保护。
作为优选方案，更进一步的，驱动机构4还包括：第一滑块45、第一滑槽46、挡块47、螺栓48和连杆49，圆形板44的前侧开设有第一滑槽46，第一滑槽46的内腔插接有第一滑块45的一部分，且第一滑块45的另一部分延伸出第一滑槽46的内腔，第一滑槽46的内腔形状为燕尾槽形，第一滑块45与第一滑槽46的内腔相适配插接，挡块47固定设置在圆形板44的前侧，并与第一滑块45相平行设置，螺栓48通过轴承转动设置在挡块47的一侧，且螺栓48的一端与滑块45相螺接，螺栓48可延伸出滑块45的一侧，转动螺栓48，可使第一滑块45在螺栓48的作用力下向第一滑槽46的一侧移动，连杆49的一端与第一滑块45的前侧转动连接，且连杆49的另一端延伸出条孔421的内腔并与锯弓34的前侧转动连接，圆形板44转动后，连杆49的一端在第一滑块45的限制作用下绕着圆形板44的中线点做顺时针圆周转动，从而使连杆489的另一端推动锯弓34在导杆32的限制作用下往复移动。
作为优选方案，更进一步的，挡块47与螺栓48均位于第一滑块45前侧所在面的后侧，可避免连杆49在转动时与螺栓48和挡块47接触。
作为优选方案，更进一步的，物料夹持机构5包括：固定座51、固定板52、螺杆53、压板54、限位孔55、连接块56、螺母57、转柄58和压块59，固定座51固定设置在底座1的顶端左侧，固定板52沿前后方向固定设置在固定座51的顶端右侧，固定板52可对固定座51上的物料起到限位作用，螺杆53沿上下方向固定设置在固定座51的顶端左侧，压板54沿左右方向设置，且压板54的顶端沿左右方向开设有限位孔55，压板54通过限位孔55与螺杆53的外壁套接，连接块56与限位孔55的内腔相适配插接，连接块56可在限位孔55内移动，螺母57固定设置在连接块56的顶端，且螺母57与螺杆53的外壁相螺接，转柄58固定设置在螺母57的顶端，转动转柄58可使螺母57转动，从而在螺杆53的作用力下使螺母57通过推动连接块56和压板54使压块59向下移动，压块59固定设置在压板54的底端右侧，压块59可对固定座1上的物料进行固定。
作为优选方案，更进一步的，限位孔55的内腔前后两侧均沿左右方向开设有第二滑槽551，第二滑槽551的内腔插接有第二滑块552的一部分，且第二滑块552的另一部分与连接块56的外侧固定连接，通过第二滑槽551和第二滑块552的配合可使连接块56稳定的移动，且可避免连接块56与限位孔55的内腔脱离。
其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，具体工作如下。
使用时，将带切割物料放置在固定座51上，并使其一侧靠在固定板52上，根据切割物料的大小可推动压板54在第二滑槽551和第二滑块552的限制作用下左右移动，从而使压块59移动到物料的顶端中心位置处，转动转柄58可使螺母57转动，从而在螺杆53的作用力下使螺母57通过推动连接块56和压板54使压块59向下移动，直至压块59与物料的顶端接触，并将物料稳定的固定在固定座51上，打开防护门422后，可转动螺栓48，可使第一滑块45在螺栓48的作用力下向第一滑槽46的一侧移动，从而可根据物料的大小改变连杆49的一端与圆形板44中心点的距离，进而可改变锯条35的切割幅度，通过能够对不同物料的大小而调整锯条35的切割进给力，可有效的延长锯条35的使用寿命，接通电机41的外接电源后，工作人员可手握把手33并控制电机41启动，电机41可驱动转轴43绕自身轴线转动，从而带动圆形板44转动，以使连杆49的一端在第一滑块45的限制作用下绕着圆形板44的中线点做顺时针圆周转动，从而使连杆489的另一端推动锯弓34在导杆32的限制作用下往复移动，工作人员通过向下按动把手33可使锯条对固定座51上的物料进行切割，操作简单，且在切割过程中对物料的固定牢固，不易使物料发生倾斜，提高了切割质量，有利于广泛推广。
