技术领域
本发明涉及电力箱领域，尤其是涉及到一种智能电力箱柜锁。
背景技术
电力箱作为居民的日常用电保障设备，其防盗性能决定着用电是否能稳定提供，往往有不法分子破坏电力箱的柜锁偷盗内部的铜排，电力箱被盗不仅使电力资产安全得不到保障，更严重者会触电而危及人身安全，现有的电力箱柜锁易损坏，并且使用钥匙会造成钥匙数量繁多，在需要开启箱门时无法快速找出所属电力箱的钥匙，并且钥匙的申请流程繁琐，经常容易延误故障处理时间，一旦钥匙遗失或被复制还会使电力箱面临安全隐患，而新型的智能电力箱柜锁依靠数据传输开启柜门虽然能解决钥匙所带来的问题，但是对于电力箱本身的机械防盗性能却没有重视，基本都是采用最为简单的锁止机构，遭遇暴力开锁方式即可开启，基于以上前提，本案研发了一种智能电力箱柜锁以解决这个问题。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种智能电力箱柜锁，其结构包括：锁柄、数据端口机构、联动轴座、锁柱、卡锁机构，所述锁柄设有数据端口机构，数据端口机构通过联动轴座连接锁柱，锁柱一端设有卡锁机构并与其相连，锁柄为柜锁的主体结构之一，一方是用于为结构提供支撑性，也是作为数据端口机构的承载结构，另一方面是作为操作者在开启柜锁时用于转动的把手结构，能够依靠扳动锁柄带动联动轴座实现转动，联动轴座用于控制锁柱的伸缩以达到对电力箱门进行开启与关闭的目的，锁柱为电力箱的核心锁止机构，主要用于为电力箱提供，其防尘防水能力较强，可达到六级防尘和七级防水的程度，轻松适应风沙及水下环境作业，并且整体采用高强度合金材料制成，可有效防止短时间内被破坏。
作为本发明进一步技术补充，所述数据端口机构由端口槽、基座、传输器、微型电机、电池座、连动杆、旋转齿座、左齿片、右齿片、左旋环、右旋环组成，所述端口槽贯穿基座并与传输器相互连通，传输器连接微型电机，微型电机两侧设有电池座，连动杆两端分别连接微型电机与连动杆，连动杆设有旋转齿座，旋转齿座两侧嵌合左齿片与右齿片，左齿片与右齿片相互对应连接左旋环与右旋环，端口槽为电力工作人员所配备的智能钥匙对接端口，其形状为矩形结构并与智能钥匙相互嵌合，内部两侧有金属芯片板用于对接智能钥匙的芯片板，基座为数据端口机构的主体结构，主要用于承载构件连接，传输器为数据传输组件，能够将智能钥匙的数据进行下载并上传至电力管理中端，得到电力管理终端确认并反馈后能够触发微型电机实现运转，微型电机运转后会将连动杆进行旋转，电池座用于为微型电机供电以保证微型电机的运转保持正常待机状态，连动杆通过控制旋转齿座实现对左齿片与右齿片的联动，当旋转齿座旋转时，其表面的齿距会嵌合左齿片与右齿片的齿距并带动两者向相反的方向转动，左齿片的转动方向为逆时针90°旋转，右齿片则为顺时针90°旋转，左旋环与右旋环则分别是左齿片与右齿片的旋转载体，负责传导两者的旋转势能作用于卡锁机构上。
作为本发明进一步技术补充，所述联动轴座设有转销，锁柱设有半球槽，转销为圆盘状结构的柜锁组件，负责为联动轴座在转动时带动其与锁柱相连的结构并使其产生伸缩效果，利用锁柱的伸缩程度来控制电力箱门的锁闭，半球槽则是用于活动嵌合连接卡锁机构上的滚珠，两者的尺寸相互吻合，当滚珠落入半球槽形成的凹槽中时，锁柱会被卡住无法实现伸缩。
作为本发明进一步技术补充，所述卡锁机构由磁吸装置、基架、环板、弹簧柱、卡座、滚珠组成，所述磁吸装置对应位置设有基架，基架连接环板，环板内设有弹簧柱并与其相互嵌合，弹簧柱活动连接滚珠，滚珠两侧设有卡座，卡座连接基架，基架为卡锁机构的主体结构之一，用于为其他构件提供支撑，环板为上下相互对应的板块构造，用于为弹簧柱塑造放置的通道结构，弹簧柱为丝状弹簧结构，利用其自身具备的压缩与弹性势能能够将滚珠压在卡座与环板之内位于半球槽的位置，防止滚珠偏离半球槽，滚珠用于限定锁柱的移动，通过限定锁柱的伸缩防止箱门被打开，提升电力箱柜锁的机械防盗性能。
作为本发明进一步技术补充，所述磁吸装置由上旋座、上旋架、下旋座、下旋架、基板、强磁辊组成，所述上旋座连接上旋架，下旋座设有下旋架，基板一端连接上旋座与下旋座且另一端设有强磁辊并与其相连，上旋座与下旋座两者彼此相邻互不连接，主要是负责接收左旋环与右旋环传导的旋转作用力并分别带动上旋架与下旋架旋转，上旋架旋转方向为顺时针45°旋转，下旋架为逆时针45°旋转，当两者为静止状态时相互之间会形成一个封闭空间将磁吸装置与弹簧柱之间的空间隔断，上旋架与下旋架均为磁屏蔽材料制成，两者形成的封闭空间会遮挡强磁辊发出的磁力，基板为磁吸装置的主体结构，用于连接并承载其他构件，强磁辊可发出高强度的磁力场吸引弹簧柱产生形变并且对滚珠产生吸引效果，磁力会使滚珠从半球槽上脱落使锁柱恢复伸缩锁闭性能。
有益效果
本发明应用于智能电力箱柜锁技术方面，主要是为了解决智能电力箱柜锁依靠数据传输开启柜门但对于电力箱本身的机械防盗性能却没有重视的问题；
本发明通过在结构设有数据端口机构与卡锁机构来解决这个问题，数据端口机构能够将智能钥匙的数据进行下载并上传至电力管理中端，得到电力管理终端确认并反馈后能够触发微型电机实现运转并控制卡锁机构解锁，利用数据传输技术识别开启箱门人员的信息以保证电力箱的信息技术能够为卡锁机构提供识别作用，并且利用卡锁机构内的滚珠用于限定锁柱的移动，通过限定锁柱的伸缩防止箱门被打开，依靠磁吸装置对其进行解锁，双重锁止结构能够全方面提升电力箱柜锁的机械防盗性能。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

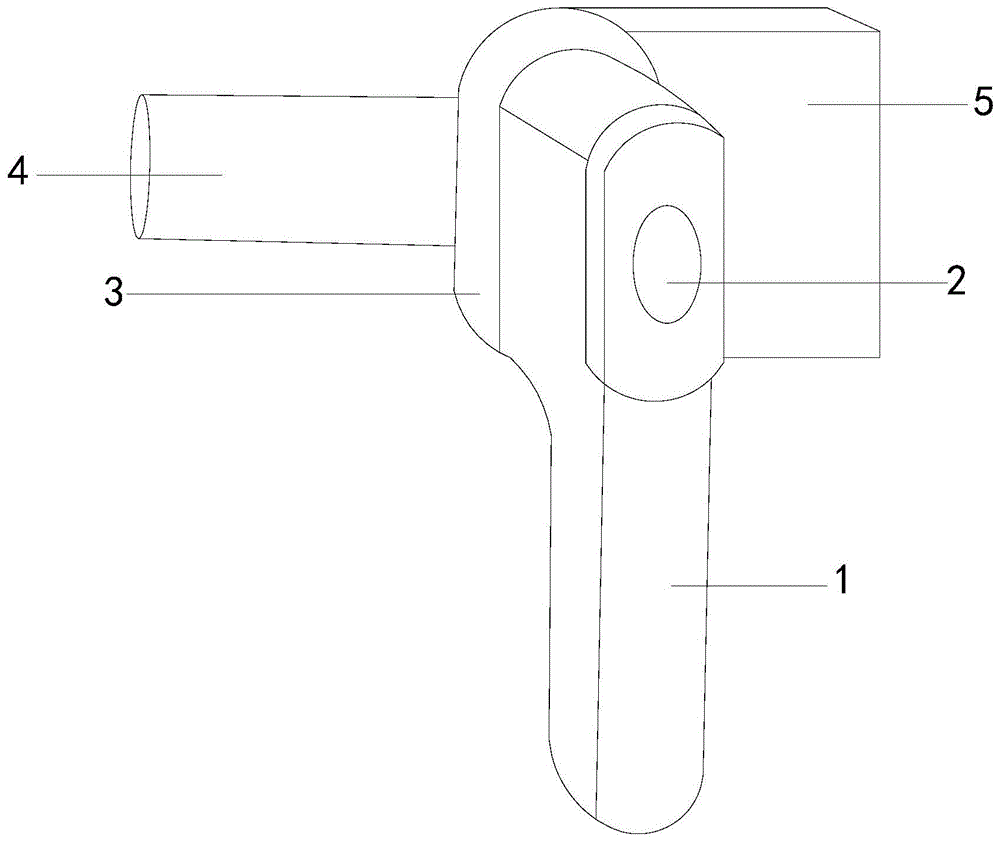

图1为本发明一种智能电力箱柜锁的外部结构示意图。
图2为本发明一种智能电力箱柜锁的结构侧剖图。
图3为本发明一种智能电力箱柜锁的卡锁机构结构侧剖图。
图4为本发明一种智能电力箱柜锁的数据端口机构结构侧剖图。
图5为本发明一种智能电力箱柜锁的卡锁机构的磁吸装置结构侧剖图。
图中：锁柄-1、数据端口机构-2、联动轴座-3、锁柱-4、卡锁机构-5、半球槽-6、转销-7、磁吸装置-10、基架-11、环板-12、弹簧柱-13、卡座-14、滚珠-15、端口槽-20、基座-21、传输器-22、微型电机-23、电池座-24、连动杆-25、旋转齿座-26、左齿片-27、右齿片-28、左旋环-29、右旋环-30、上旋座-31、上旋架-32、下旋座-33、下旋架-34、基板-35、强磁辊-36。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
实施例
请参阅图1，本发明提供一种智能电力箱柜锁，其结构包括：锁柄1、数据端口机构2、联动轴座3、锁柱4、卡锁机构5，所述锁柄1设有数据端口机构2，数据端口机构2通过联动轴座3连接锁柱4，锁柱4一端设有卡锁机构5并与其相连，锁柄1为柜锁的主体结构之一，一方是用于为结构提供支撑性，也是作为数据端口机构2的承载结构，另一方面是作为操作者在开启柜锁时用于转动的把手结构，能够依靠扳动锁柄1带动联动轴座3实现转动，联动轴座3用于控制锁柱4的伸缩以达到对电力箱门进行开启与关闭的目的，锁柱4为电力箱的核心锁止机构，主要用于为电力箱提供，其防尘防水能力较强，可达到六级防尘和七级防水的程度，轻松适应风沙及水下环境作业，并且整体采用高强度合金材料制成，可有效防止短时间内被破坏。
请参阅图2，本发明提供一种智能电力箱柜锁，其结构包括：所述联动轴座3设有转销7，锁柱4设有半球槽6，转销7为圆盘状结构的柜锁组件，负责为联动轴座3在转动时带动其与锁柱4相连的结构并使其产生伸缩效果，利用锁柱4的伸缩程度来控制电力箱门的锁闭，半球槽6则是用于活动嵌合连接卡锁机构5上的滚珠15，两者的尺寸相互吻合，当滚珠15落入半球槽6形成的凹槽中时，锁柱4会被卡住无法实现伸缩。
请参阅图3，本发明提供一种智能电力箱柜锁，其结构包括：所述卡锁机构5由磁吸装置10、基架11、环板12、弹簧柱13、卡座14、滚珠15组成，所述磁吸装置10对应位置设有基架11，基架11连接环板12，环板12内设有弹簧柱13并与其相互嵌合，弹簧柱13活动连接滚珠15，滚珠15两侧设有卡座14，卡座14连接基架11，基架11为卡锁机构11的主体结构之一，用于为其他构件提供支撑，环板12为上下相互对应的板块构造，用于为弹簧柱13塑造放置的通道结构，弹簧柱13为丝状弹簧结构，利用其自身具备的压缩与弹性势能能够将滚珠15压在卡座14与环板12之内位于半球槽6的位置，防止滚珠15偏离半球槽6，滚珠15用于限定锁柱4的移动，通过限定锁柱4的伸缩防止箱门被打开，提升电力箱柜锁的机械防盗性能。
请参阅图4，本发明提供一种智能电力箱柜锁，其结构包括：所述数据端口机构2由端口槽20、基座21、传输器22、微型电机23、电池座24、连动杆25、旋转齿座26、左齿片27、右齿片28、左旋环29、右旋环30组成，所述端口槽20贯穿基座21并与传输器22相互连通，传输器22连接微型电机23，微型电机23两侧设有电池座24，连动杆25两端分别连接微型电机23与连动杆25，连动杆25设有旋转齿座26，旋转齿座26两侧嵌合左齿片27与右齿片28，左齿片27与右齿片28相互对应连接左旋环29与右旋环30，端口槽20为电力工作人员所配备的智能钥匙对接端口，其形状为矩形结构并与智能钥匙相互嵌合，内部两侧有金属芯片板用于对接智能钥匙的芯片板，基座21为数据端口机构2的主体结构，主要用于承载构件连接，传输器22为数据传输组件，能够将智能钥匙的数据进行下载并上传至电力管理中端，得到电力管理终端确认并反馈后能够触发微型电机23实现运转，微型电机23运转后会将连动杆25进行旋转，电池座24用于为微型电机23供电以保证微型电机23的运转保持正常待机状态，连动杆25通过控制旋转齿座26实现对左齿片27与右齿片28的联动，当旋转齿座26旋转时，其表面的齿距会嵌合左齿片27与右齿片28的齿距并带动两者向相反的方向转动，左齿片27的转动方向为逆时针90°旋转，右齿片28则为顺时针90°旋转，左旋环29与右旋环30则分别是左齿片27与右齿片28的旋转载体，负责传导两者的旋转势能作用于卡锁机构5上。
请参阅图5，本发明提供一种智能电力箱柜锁，其结构包括：所述磁吸装置10由上旋座31、上旋架32、下旋座33、下旋架34、基板35、强磁辊36组成，所述上旋座31连接上旋架32，下旋座33设有下旋架34，基板35一端连接上旋座31与下旋座33且另一端设有强磁辊36并与其相连，上旋座31与下旋座33两者彼此相邻互不连接，主要是负责接收左旋环29与右旋环30传导的旋转作用力并分别带动上旋架32与下旋架34旋转，上旋架32旋转方向为顺时针45°旋转，下旋架34为逆时针45°旋转，当两者为静止状态时相互之间会形成一个封闭空间将磁吸装置10与弹簧柱13之间的空间隔断，上旋架32与下旋架34均为磁屏蔽材料制成，两者形成的封闭空间会遮挡强磁辊36发出的磁力，基板35为磁吸装置10的主体结构，用于连接并承载其他构件，强磁辊36可发出高强度的磁力场吸引弹簧柱13产生形变并且对滚珠15产生吸引效果，磁力会使滚珠15从半球槽6上脱落使锁柱4恢复伸缩锁闭性能。
在电力箱箱门处于关闭状态时，电力操作人员只需携带智能钥匙插入数据端口机构2的端口槽20，使钥匙与传输器22对接并获得电力管理中心授权后即可触发微型电机23实现运转，微型电机23运转后会将连动杆25进行旋转，连动杆25通过控制旋转齿座26实现对左齿片27与右齿片28的联动，当旋转齿座26旋转时，其表面的齿距会嵌合左齿片27与右齿片28的齿距并带动两者向相反的方向转动并借由左旋环29与右旋环30带动上旋架32与下旋架34旋转，两者旋转后会将两者为静止状态时形成的将磁吸装置10与弹簧柱13之间的隔断空间重新露出，上旋架32与下旋架34之间露出可使得强磁辊36发出高强度的磁力场顺利向外发散并吸引弹簧柱13产生形变以及对滚珠15产生吸引，滚珠15受到磁力作用力的影响会从半球槽6上脱落使锁柱4恢复伸缩锁闭性能，此时转动锁柄1通过联动轴座3上的转销7转动带动其与锁柱4相连的结构并使锁柱4缩回即可顺利开启箱门。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
