一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明涉及卷扬机领域,更确切地说,是一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机。

背景技术

卷扬机即为用卷筒缠绕钢丝绳提升或牵引重物的轻小型起重设备,其被广泛应用于建筑施工、道路施工等领域,但是,现有的卷扬机存在以下缺陷:

因为钢丝绳受重物的拉扯,在进行起重卷绳时,钢丝绳常只收卷在卷筒的中间,随着钢丝绳在卷筒中间的推挤,其卷扬直径以较大差值的增大,而电机呈匀速旋转,卷扬速度随着卷扬直径的增大仍越来越快,增大卷扬时发生危险的可能性。

发明内容

针对现有技术存在的不足,本发明目的是提供一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机,以解决现有技术的卷扬机因为钢丝绳受重物的拉扯,在进行起重卷绳时,钢丝绳常只收卷在卷筒的中间,随着钢丝绳在卷筒中间的推挤,其卷扬直径以较大差值的增大,而电机呈匀速旋转,卷扬速度随着卷扬直径的增大仍越来越快,增大卷扬时发生危险的可能性的缺陷。

为了实现上述目的,本发明是通过如下的技术方案来实现:

一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机,其结构包括加厚底座、电机连接座、纯铜电机、旋转支撑架、卷绳筒、变速机、均匀布绳装置,所述电机连接座设于加厚底座上方右侧且通过电焊垂直连接,所述纯铜电机设于电机连接座右侧方,所述纯铜电机贯穿于电机连接座与卷绳筒相连接,所述旋转支撑架设于加厚底座上方左侧且通过电焊垂直连接,所述卷绳筒设于电机连接座与旋转支撑架之间且啮合活动连接,所述变速机设于旋转支撑架左侧方且与卷绳筒相连接,所述均匀布绳装置设于电机连接座与旋转支撑架之间且位于卷绳筒前上方。

所述均匀布绳装置由装置外机箱、条形贯穿口、布绳机构、辅助滑行轨道、正反转螺杆驱动机构组成,所述装置外机箱呈矩型结构,所述条形贯穿口呈水平状设于装置外机箱前后表面且与装置外机箱呈一体化成型结构,所述布绳机构嵌于前表面的条形贯穿口且滑动连接,所述辅助滑行轨道设于装置外机箱前内壁且呈一体化成型结构,所述正反转螺杆驱动机构设于装置外机箱内部上方且与布绳机构通过螺纹啮合活动连接。

作为本发明进一步地方案,所述布绳机构由滑动圈、辅助滑行件、驱动啮合件、啮合螺纹槽组成,所述滑动圈嵌于前表面的条形贯穿口且滑动连接,所述辅助滑行件设于滑动圈后表面下方且嵌于辅助滑行轨道内滑动连接,所述驱动啮合件设于滑动圈后表面上方且固定连接,所述啮合螺纹槽设于驱动啮合件后表面且呈一体化成型结构,实现卷扬绳的收卷时,呈左右来回均匀分布收卷。

作为本发明进一步地方案,所述滑动圈由圈体、宽径穿绳孔、窄径穿绳孔、嵌槽组成,所述宽径穿绳孔、窄径穿绳孔均设于圈体中心,所述宽径穿绳孔位于窄径穿绳孔前方,所述嵌槽设于圈体外表面且呈一体化成型结构,所述滑动圈通过嵌槽与条形贯穿口滑动连接。

作为本发明进一步地方案,所述宽径穿绳孔与窄径穿绳孔之间设有橡胶圈,且其下方设有通道,所述通道正下方设有排污槽,所述排污槽呈水平状设于装置外机箱内部且与装置外机箱前内壁通过电焊相连接,实现对卷扬绳进行刮擦除污。

作为本发明进一步地方案,所述辅助滑行件的刨面呈T型结构,其嵌于辅助滑行轨道内且滑动连接,实现防止布绳机构滑动时发生摆动。

作为本发明进一步地方案,所述啮合螺纹槽的形状与正反转螺杆驱动机构的螺杆纹相同,其恰好啮合,实现驱动力有效的传递。

作为本发明进一步地方案,所述正反转螺杆驱动机构由正反转电机、传动皮带、皮带轮、螺杆、旋转端座组成,所述正反转电机设于装置外机箱内部右下侧,所述正反转电机通过传动皮带与皮带轮传动连接,所述螺杆右端贯穿于皮带轮中心且通过电焊固定连接,所述螺杆两端嵌入旋转端座内部旋转连接,实现为布绳机构提供左右交替滑动的驱动力。

发明有益效果

相对比较于传统的卷扬机,本发明通过设有的均匀布绳装置,可利用左右来回滑动的布绳机构对在进行收卷的钢丝绳进行均匀布绳,防止其集中收卷在一处,而导致卷扬直径以较大差值的增大,尽可能保证卷扬速度不增大,减小因卷扬速度增大而发生危险的可能性,提高设备的安全性能;且其还具备利用直径差对钢丝绳外表面进行刮擦除污的功能,保证钢丝绳的洁净程度。

附图说明

通过阅读参照附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显。

在附图中:

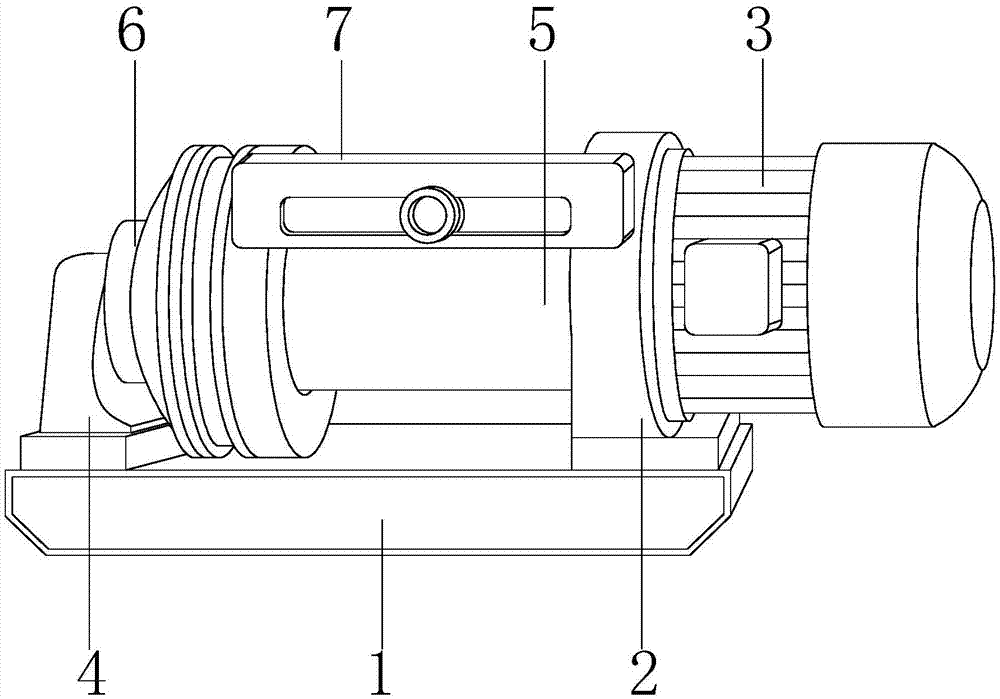

图1为本发明一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机的结构示意图。

图2为本发明一种均匀布绳装置的结构正视图。

图3为本发明一种布绳机构的结构背面平面图。

图4为本发明一种布绳机构的结构侧视图。

图5为本发明一种均匀布绳装置的结构俯视图。

图6为本发明一种均匀布绳装置的工作状态图。

图中:加厚底座1、电机连接座2、纯铜电机3、旋转支撑架4、卷绳筒5、变速机6、均匀布绳装置7、装置外机箱70、条形贯穿口71、布绳机构72、辅助滑行轨道73、正反转螺杆驱动机构74、滑动圈721、辅助滑行件722、驱动啮合件723、啮合螺纹槽724、圈体7211、宽径穿绳孔7212、窄径穿绳孔7213、嵌槽7214、通道a、排污槽b、正反转电机741、传动皮带742、皮带轮743、螺杆744、旋转端座745。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。

如图1-图6所示,本发明提供一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机的技术方案:

如图1所示,一种基于正反转螺杆均匀布绳实现匀速卷扬的卷扬机,其结构包括加厚底座1、电机连接座2、纯铜电机3、旋转支撑架4、卷绳筒5、变速机6、均匀布绳装置7,所述电机连接座2设于加厚底座1上方右侧且通过电焊垂直连接,所述纯铜电机3设于电机连接座2右侧方,所述纯铜电机3贯穿于电机连接座2与卷绳筒5相连接,所述旋转支撑架4设于加厚底座1上方左侧且通过电焊垂直连接,所述卷绳筒5设于电机连接座2与旋转支撑架4之间且啮合活动连接,所述变速机6设于旋转支撑架4左侧方且与卷绳筒5相连接,所述均匀布绳装置7设于电机连接座2与旋转支撑架4之间且位于卷绳筒5前上方。

如图2-图3所示,所述均匀布绳装置7由装置外机箱70、条形贯穿口71、布绳机构72、辅助滑行轨道73、正反转螺杆驱动机构74组成,所述装置外机箱70呈矩型结构,所述条形贯穿口71呈水平状设于装置外机箱70前后表面且与装置外机箱70呈一体化成型结构,所述布绳机构72嵌于前表面的条形贯穿口71且滑动连接,所述辅助滑行轨道73设于装置外机箱70前内壁且呈一体化成型结构,所述正反转螺杆驱动机构74设于装置外机箱70内部上方且与布绳机构72通过螺纹啮合活动连接。

所述布绳机构72由滑动圈721、辅助滑行件722、驱动啮合件723、啮合螺纹槽724组成,所述滑动圈721嵌于前表面的条形贯穿口71且滑动连接,所述辅助滑行件722设于滑动圈721后表面下方且嵌于辅助滑行轨道73内滑动连接,所述驱动啮合件723设于滑动圈721后表面上方且固定连接,所述啮合螺纹槽724设于驱动啮合件723后表面且呈一体化成型结构,实现卷扬绳的收卷时,呈左右来回均匀分布收卷。

如图4-图5所示,所述滑动圈721由圈体7211、宽径穿绳孔7212、窄径穿绳孔7213、嵌槽7214组成,所述宽径穿绳孔7212、窄径穿绳孔7213均设于圈体7211中心,所述宽径穿绳孔7212位于窄径穿绳孔7213前方,所述嵌槽7214设于圈体7211外表面且呈一体化成型结构,所述滑动圈721通过嵌槽7214与条形贯穿口71滑动连接。

所述宽径穿绳孔7212与窄径穿绳孔7213之间设有橡胶圈,且其下方设有通道a,所述通道a正下方设有排污槽b,所述排污槽b呈水平状设于装置外机箱70内部且与装置外机箱70前内壁通过电焊相连接,实现对卷扬绳进行刮擦除污。

所述辅助滑行件722的刨面呈T型结构,其嵌于辅助滑行轨道73内且滑动连接,实现防止布绳机构滑动时发生摆动。

所述啮合螺纹槽724的形状与正反转螺杆驱动机构74的螺杆纹相同,其恰好啮合,实现驱动力有效的传递。

如图2所示,所述正反转螺杆驱动机构74由正反转电机741、传动皮带742、皮带轮743、螺杆744、旋转端座745组成,所述正反转电机741设于装置外机箱70内部右下侧,所述正反转电机741通过传动皮带742与皮带轮743传动连接,所述螺杆744右端贯穿于皮带轮743中心且通过电焊固定连接,所述螺杆744两端嵌入旋转端座745内部旋转连接,实现为布绳机构提供左右交替滑动的驱动力。

综上所述,本发明通过设有的均匀布绳装置7,可利用左右来回滑动的布绳机构对在进行收卷的钢丝绳进行均匀布绳,防止其集中收卷在一处,而导致卷扬直径以较大差值的增大,尽可能保证卷扬速度不增大,减小因卷扬速度增大而发生危险的可能性,提高设备的安全性能;且其还具备利用直径差对钢丝绳外表面进行刮擦除污的功能,保证钢丝绳的洁净程度。

其具体实现原理如下:先将钢丝绳的一端穿过滑动圈721再与卷绳筒5固定连接,另一端绕过高架轮与被起重物固定连接好,在连接好电源的条件下,此时纯铜电机3工作带动卷绳筒5旋转对钢丝绳进行收卷,同时正反转电机741也呈工作状态,先呈正转且通过传动皮带742带动皮带轮743旋转,而与皮带轮743焊接的螺杆744在两个旋转端座745的辅助作用下呈正向旋转,因螺杆744的螺纹与驱动啮合件723后表面的啮合螺纹槽724啮合,螺杆744正向旋转时,驱动啮合件723可带动圈体7211沿着条形贯穿口71缓慢向左侧滑动,实现钢丝绳在收卷的同时,边向左布绳,到达条形贯穿口71左端时,正反转电机741呈反向旋转工作,同理实现钢丝绳向右布绳,如此反复,实现钢丝绳均匀收卷于卷绳筒5外表面,防止钢丝绳在一处推积,导致卷扬直径以较大差值的增大,卷扬速度随之越来越快,增大卷扬时发生危险的可能性;

在钢丝绳穿过滑动圈721时,利用宽径穿绳孔7212、窄径穿绳孔7213直径差,及设有的橡胶圈对钢丝绳外表面进行刮擦,而刮擦下来的污物沿着通道a掉入排污槽b内,并通过排污槽b排出装置,从而实现对钢丝绳进行刮擦除污。

本发明解决的问题是现有技术的卷扬机因为钢丝绳受重物的拉扯,在进行起重卷绳时,钢丝绳常只收卷在卷筒的中间,随着钢丝绳在卷筒中间的推挤,其卷扬直径以较大差值的增大,而电机呈匀速旋转,卷扬速度随着卷扬直径的增大仍越来越快,增大卷扬时发生危险的可能性,本发明通过上述部件的互相组合,通过设有的均匀布绳装置7,可利用左右来回滑动的布绳机构对在进行收卷的钢丝绳进行均匀布绳,防止其集中收卷在一处,而导致卷扬直径以较大差值的增大,尽可能保证卷扬速度不增大,减小因卷扬速度增大而发生危险的可能性,提高设备的安全性能;且其还具备利用直径差对钢丝绳外表面进行刮擦除污的功能,保证钢丝绳的洁净程度。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
