技术领域
本发明涉及空气净化领域，特别的，是一种室内空气净化异味清除装置。
背景技术
空气净化器的净化原理主要是两种，一种是高压静电除尘，另一种是通过活性炭吸附。很多空气净化器的工作原理是靠活性炭物理吸附，通过内置的滤网过滤空气，起到过滤粉尘、异味、有毒气体和杀灭部分细菌的作用。
但是很多空气净化器只考虑到大气中的异味处理，而忽略了内置的过滤网被污染而带来的异味气体，此时，即使使用的空气净化器也无法将异味去除，并且在闻到酸臭难闻的异味时，要替换过滤网也无法及时的找到该根源，使得过滤网被污染的更加严重并且空气中的异味愈加浓烈，导致室内空气污染程度渐高。
发明内容
针对上述问题，本发明提供一种室内空气净化异味清除装置。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种室内空气净化异味清除装置，其结构包括外框体、加湿器、固定柱，所述外框体的四个角上均焊接有固定柱，在所述外框体的一侧安装有加湿器，所述外框体的内部设置有过滤板框、滤板、安装脚，所述滤板框的内部活动安装有滤板，在所述滤板框的两侧通过安装脚安装，所述滤板框与安装脚通过齿轮连接，所述齿轮的外圆周面上开设有若干个凸出的小齿，所述滤板组成有边框、拉环、活性炭滤网，所述滤网的四周嵌接有边框，在边框裸露在滤板框的一端固定有拉环。
作为本发明的进一步改进，所述滤板框的内部设有滑动配合边框滑槽。
作为本发明的进一步改进，所述滤板框位于拉环一端的两侧设有扣接边框的锁环。
作为本发明的进一步改进，所述安装脚的内部包括限位轴、横轴、齿轮卡盘、发声器，在两个所述限位轴之间固定有齿轮卡盘，在所述齿轮卡盘的正下方设有发声器。
作为本发明的进一步改进，所述限位轴上设有用于配合齿轮卡盘的导杆机构。
作为本发明的进一步改进，所述导杆机构由导杆、定滑轮组成，所述导杆为V字形结构，所述导杆的突出点与定滑轮活动连接。
作为本发明的进一步改进，所述发声器主要包括垂直固定轴杆与铜片，所述垂直固定轴杆的水平端采用插嵌连接的方式固定有若干个同等结构大小的铜片。
作为本发明的进一步改进，所述铜片的厚度为1mm，所述铜片远离固定的一端与小齿间接接触。
作为本发明的进一步改进，所述齿轮卡盘与安装脚的厚度等同，其垂直固定轴杆与安装脚存在5m的间隙。
作为本发明的进一步改进，所述导杆的一端活动配合于横轴，另一端接触在齿轮卡盘的底部。
与现有技术相比，本发明具有如下有益效果：
1、本发明发生器与齿轮相配合，当活性炭滤网使用到一定时间的时候，活性炭滤网由于负重其齿轮卡盘下滑与铜片接触，随着齿轮的转动，小齿与铜片接触发出咯咯的声音以此提醒人们需要更换滤板，实现具有报警功能的异味清除装置在活性炭滤网发臭前及时的清理掉。
2、本发明铜片在与小齿交错的情况下，基于铜片的放光特性，结合小齿的拨动功能，使得滤板的位置更好的找到，及时的替换，缩短更换时间。
3、本发明齿轮上的小齿突出的3cm设计，可避免齿轮与铜片直接接触而使得拨动中翻折的角度过大而造成的铜片损坏。
4、本发明横轴与定滑轮与导杆相配合，通过横轴为导杆在转动过程中提高水平移动路径，而定滑轮可完成导杆在滤板解放掉负重的情况完成复位。
5、本发明滤板框内部的滑槽与边框组成活性炭滤网的抽拉式，通过锁环将活性炭滤网固定在滤板框的内部，而在解放掉活性炭滤网固定的同时拉动拉环可将滤网轻松的取出。
6、本发明的齿轮卡盘与齿轮之间采用磁性吸合固定方式，便于在活性炭滤网更换时更好的取出。
7、本发明边框的与滑槽接触的位置留有8cm的厚度，为活性炭滤网作出安全区域，避免在更换时被污染物沾到。
附图说明

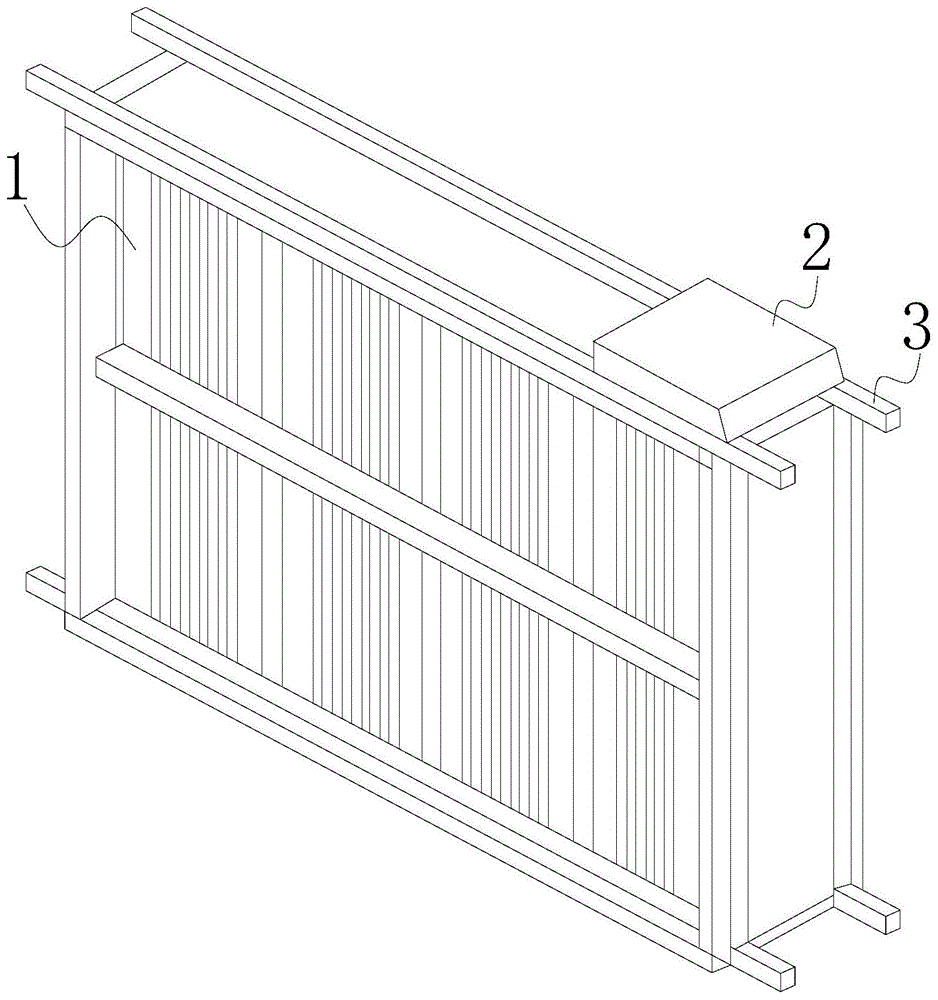

图1为本发明一种室内空气净化异味清除装置的外观结构示意图。
图2为本发明外框体的内部结构示意图。
图3为本发明滤板框的结构示意图。
图4为本发明滤板的安装结构示意图。
图5为本发明安装脚的内部平面结构示意图。
图6为本发明图5中a的结构放大示意图。
图7为本发明发声器的立体结构示意图。
图中：外框体1、加湿器2、固定柱3、滤板框11、滤板12、安装脚13、齿轮112、小齿111、边框121、拉环122、活性炭滤网123、限位轴131、横轴132、齿轮卡盘133、发声器134、导杆机构a、导杆a1、定滑轮a2、垂直固定轴杆34a、铜片34b。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图7示意性的显示了本发明实施方式的异味清除装置的结构，下面结合具体实施方式，进一步阐述本发明。
实施例
如图1-图7所示，本发明提供一种室内空气净化异味清除装置，其结构包括外框体1、加湿器2、固定柱3，所述外框体1的四个角上均焊接有固定柱3，在所述外框体1的一侧安装有加湿器2，所述外框体1的内部设置有过滤板框11、滤板12、安装脚13，所述滤板框11的内部活动安装有滤板12，在所述滤板框11的两侧通过安装脚13安装，所述滤板框11与安装脚13通过齿轮112连接，所述齿轮112的外圆周面上开设有若干个凸出的小齿111，所述滤板12组成有边框121、拉环122、活性炭滤网123，所述滤网123的四周嵌接有边框121，在边框121裸露在滤板框11的一端固定有拉环122。
所述滤板框11的内部设有滑动配合边框121滑槽。
所述滤板框11位于拉环122一端的两侧设有扣接边框121的锁环。
所述安装脚13的内部包括限位轴131、横轴132、齿轮卡盘133、发声器134，在两个所述限位轴131之间固定有齿轮卡盘133，在所述齿轮卡盘133的正下方设有发声器134。
所述限位轴131上设有用于配合齿轮卡盘133的导杆机构a。
所述导杆机构a由导杆a1、定滑轮a2组成，所述导杆a1为V字形结构，所述导杆a1的突出点与定滑轮a2活动连接。
所述发声器134主要包括垂直固定轴杆34a与铜片34b，所述垂直固定轴杆34a的水平端采用插嵌连接的方式固定有若干个同等结构大小的铜片34b。
所述铜片34b的厚度为1mm，所述铜片34b远离固定的一端与小齿111间接接触。
所述齿轮卡盘133与安装脚13的厚度等同，其垂直固定轴杆34a与安装脚13存在5cm的间隙。
所述导杆a1的一端活动配合于横轴132，另一端接触在齿轮卡盘133的底部。
下面对上述技术方案中的异味清除装置的工作原理作如下说明：
本发明在室内空气净化时主要利用活性炭物理吸附异味，以此达到异味清除的效果，但是，在活性炭滤网123使用到一定时间后，就会有许多污染物附着在上面，随着加湿器2的共同作用下，其活性炭滤网123的重量远大于使用前的重量，因此，致使通过齿轮卡片133所固定的边框121也由于负重，此时齿轮卡盘133重量负荷，而间接改变导杆a1所固定的角度，导致齿轮卡盘133下滑，将齿轮卡盘133所固定的齿轮112连带着滤板框11一起向下移动，此时，齿轮112上的小齿111与铜片34b，而由于齿轮112一直处于旋转状态，该状态可以将活性炭滤网123的双面充分的完成净化作业，也正因为该状态，小齿111同步运转与铜片34b发出声音已提醒操作者应该需要更换滤板12了，避免上的残留物长期未得到清理而导致活性炭滤网123散发出异味。
以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
