技术领域
本发明涉及一种防干扰的高精度流量计，尤其涉及一种流量仪器仪表。
背景技术
流量计大体上使用来测量液体或者气体流速或者流通体积的一种设备，根据实际的测量作用可以测量各式各样的气体和液体，在一些雨水较多的地区，经常需要对河道内的水流测量，以防止水流涨幅过快导致决等现象，但是河道内的环境复杂，影响设备的运行，目前技术考虑不全面，具有以下弊端：
现有技术河道内经常会存在树枝或者秸秆等，会随着河流冲击到设备的进水处，呈堤状拦截在设备的前方，容易让水流受到部分阻截，使原本能够流通的水流流通量减少，影响流量计的精确性。
发明内容
针对现有技术存在的不足，本发明目的是提供一种防干扰的高精度流量计，以解决现有技术河道内经常会存在树枝或者秸秆等，会随着河流冲击到设备的进水处，呈堤状拦截在设备的前方，容易让水流受到部分阻截，使原本能够流通的水流流通量减少，影响流量计的精确性的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种防干扰的高精度流量计，其结构包括示警器、出水管、测试阀球通管、传导柱、数据显示筒、逆导进水管、进水孔，所述示警器胶连接在测试阀球通管的表面，所述出水管螺纹连接在测试阀球通管的右侧，所述逆导进水管螺纹连接测试阀球通管的左侧，所述进水孔开设在逆导进水管表面的中心，所述传导柱垂直插嵌在测试阀球通管的上方，所述数据显示筒螺纹连接在传导柱的顶部。
为优化上述技术方案，进一步采取的措施为：
根据一种可实施方式，所述逆导进水管由连接通孔、十字环形电桩、螺纹滤管、外钢腔、导向架、拦铰架组成，所述螺纹滤管螺纹连接在测试阀球通管的左侧，所述外钢腔焊接在螺纹滤管的左侧，所述连接通孔开设在外钢腔的内部并且与进水孔互相贯通，所述拦铰架活动连接在外钢腔的内部，所述十字环形电桩电连接在拦铰架的内侧，所述导向架设有两个并且钉连接在外钢腔的上下两端。
根据一种可实施方式，所述十字环形电桩设有四部分，上端的十字环形电桩由弧臂、通电片、串接线、供电头、分隔球组成，所述弧臂胶连接在拦铰架的内侧，所述通电片设有两个以上通过卡槽扣合在弧臂的内部，所述串接线贯穿所有通电片的中段并且采用电连接，所述供电头电连接在串接线的左侧，所述分隔球电焊在供电头的左侧。
根据一种可实施方式，所述导向架设有两个，上方的导向架由导片、导向臂、外围片、乳胶条组成，所述外围片钉连接在外钢腔的上方，所述导向臂插嵌在外围片的左上角，所述乳胶条胶连接在外围片的左侧，所述导片设有两个以上并且通过卡扣扣合在导向臂的左侧。
根据一种可实施方式，所述拦铰架由中对绳、蝴蝶分架、夹桩、链绳组成，所述夹桩设有两个并且电焊在上端分隔球的上方和下端分隔球的下方，所述中对绳设有两个并弹性连接在两个夹桩内部的中段且与通电片电连接，所述蝴蝶分架设有两个并且转动连接在中对绳的右侧，所述链绳钉连接在两个夹桩的右侧。
根据一种可实施方式，所述蝴蝶分架由对轮、一型折板、第一绞轮、二型折板、第二绞轮、三型折板组成，所述对轮转动连接在中对绳的右侧，所述一型折板活动连接在对轮的下方，所述第一绞轮转动连接一型折板内部的下方，所述二型折板活动连接在第一绞轮的下方，所述第二绞轮转动连接在二型折板的下方，所述三型折板活动连接在第二绞轮的左侧。
有益效果
本发明一种防干扰的高精度流量计，设计合理，功能性强，具有以下有益效果：
本发明通过设有的导向架，能够将经过旁边的乳胶条旁边的秸秆或者树枝通过导片吸住并且沿着导向臂往外侧引导，让旁边的不会随着水流进入设备的内部或者卡在进水处，减少河流中的杂物对设备的影响，让流量的监测变得更加的精准。
本发明通过设有的拦铰架，能够在中对绳受到挤压的信号时，对对轮进行旋转，让其将一型折板、第一绞轮、二型折板、第二绞轮、三型折板依次伸出，将拦在进水孔与连接通孔的树枝或者秸秆推开，让其随着水流继续流动，将阻挡流量的外在因素清除掉，使流量的监测达到最佳的效果。
附图说明
为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

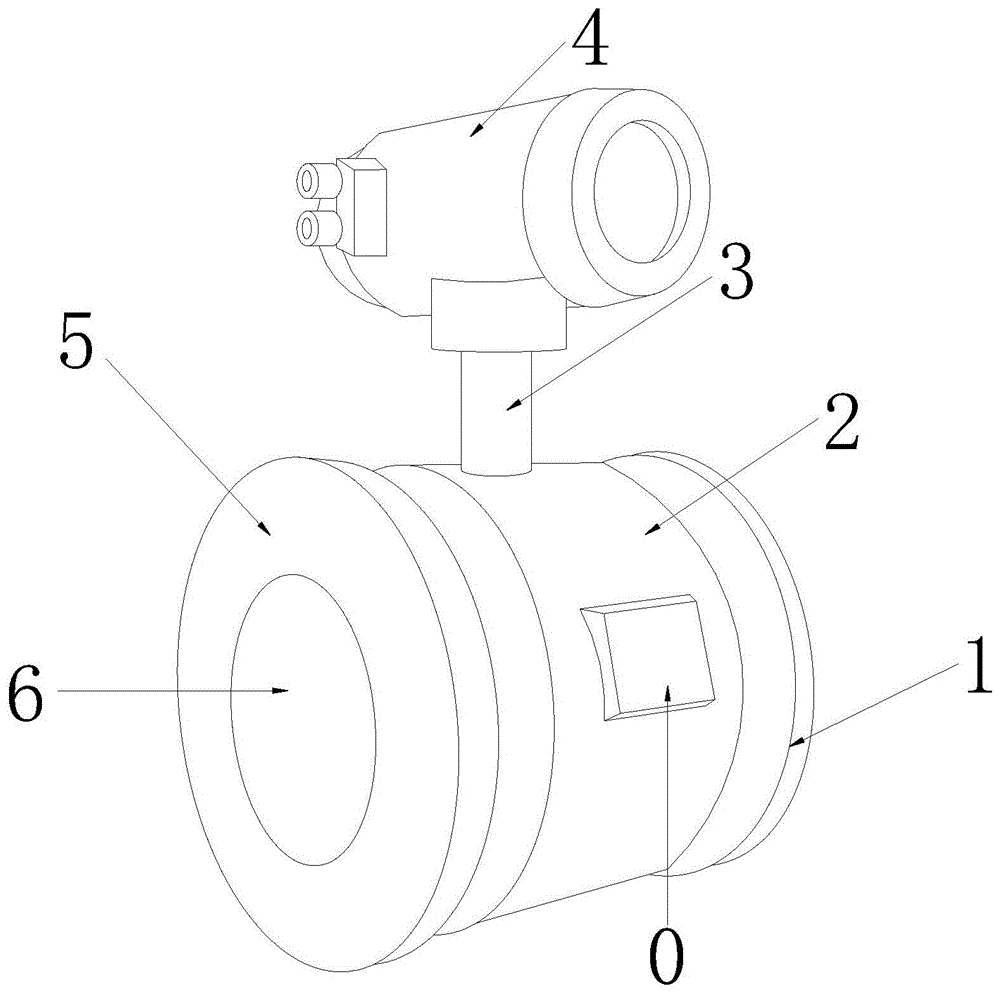

图1为本发明一种防干扰的高精度流量计的结构示意图。
图2为本发明一种防干扰的高精度流量计逆导进水管内部的结构示意图。
图3为本发明一种防干扰的高精度流量计十字环形电桩左视的结构示意图。
图4为本发明一种防干扰的高精度流量计导向架展开后的结构示意图。
图5为本发明一种防干扰的高精度流量计拦铰架详细的结构示意图。
图6为本发明一种防干扰的高精度流量计蝴蝶分架展开后的结构示意图。
附图标记说明：示警器0、出水管1、测试阀球通管2、传导柱3、数据显示筒4、逆导进水管5、进水孔6、连接通孔50、十字环形电桩51、螺纹滤管52、外钢腔53、导向架54、拦铰架55、弧臂510、通电片511、串接线512、供电头513、分隔球514、导片540、导向臂541、外围片542、乳胶条543、中对绳550、蝴蝶分架551、夹桩552、链绳553、对轮111、一型折板222、第一绞轮333、二型折板444、第二绞轮555、三型折板666。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1，本发明提供一种防干扰的高精度流量计：其结构包括示警器0、出水管1、测试阀球通管2、传导柱3、数据显示筒4、逆导进水管5、进水孔6，所述示警器0胶连接在测试阀球通管2的表面，所述出水管1螺纹连接在测试阀球通管2的右侧，所述逆导进水管5螺纹连接测试阀球通管2的左侧，所述进水孔6开设在逆导进水管5表面的中心，所述传导柱3垂直插嵌在测试阀球通管2的上方，所述数据显示筒4螺纹连接在传导柱3的顶部。
请参阅图2，所述逆导进水管5由连接通孔50、十字环形电桩51、螺纹滤管52、外钢腔53、导向架54、拦铰架55组成，所述螺纹滤管52螺纹连接在测试阀球通管2的左侧，所述外钢腔53焊接在螺纹滤管52的左侧，所述连接通孔50开设在外钢腔53的内部并且与进水孔6互相贯通，所述拦铰架55活动连接在外钢腔53的内部，所述十字环形电桩51电连接在拦铰架55的内侧，所述导向架54设有两个并且钉连接在外钢腔53的上下两端，螺纹滤管52能将水流中的泥沙阻隔住，并定期排泄一次，能够减少河流中泥沙对流量监测的影响。
请参阅图3，所述十字环形电桩51设有四部分，上端的十字环形电桩51由弧臂510、通电片511、串接线512、供电头513、分隔球514组成，所述弧臂510胶连接在拦铰架55的内侧，所述通电片511设有两个以上通过卡槽扣合在弧臂510的内部，所述串接线512贯穿所有通电片511的中段并且采用电连接，所述供电头513电连接在串接线512的左侧，所述分隔球514电焊在供电头513的左侧，通电片511为等距分布，能够保证每个单位面积内都能有监测的效果，防止出现秸秆树枝时无法及时监测到，四段弧臂510构成一个完整的圆，能够将可能接触的点全部囊括住，降低误差。
请参阅图4，所述导向架54设有两个，上方的导向架54由导片540、导向臂541、外围片542、乳胶条543组成，所述外围片542钉连接在外钢腔53的上方，所述导向臂541插嵌在外围片542的左上角，所述乳胶条543胶连接在外围片542的左侧，所述导片540设有两个以上并且通过卡扣扣合在导向臂541的左侧，导片540的吸收距离有限，只会将到达乳胶条543处的水流和其他物质吸走，不会影响到正常流径的水流，防止对检测结果造成影响，乳胶条543能稍微对树枝和秸秆起到一定的阻隔作用，起到第一道防线的作用。
请参阅图5，所述拦铰架55由中对绳550、蝴蝶分架551、夹桩552、链绳553组成，所述夹桩552设有两个并且电焊在上端分隔球514的上方和下端分隔球514的下方，所述中对绳550设有两个并弹性连接在两个夹桩552内部的中段且与通电片511电连接，所述蝴蝶分架551设有两个并且转动连接在中对绳550的右侧，所述链绳553钉连接在两个夹桩552的右侧，上下分布的蝴蝶分架551能够形成两道推开路线，能够防止一次推开时会被水流顺势冲入一部分秸秆或树枝造成更大的堵塞影响，中对绳550与串接线512电连接在一起，能在检测到一定的电信号后起到启动的效果。
请参阅图6，所述蝴蝶分架551由对轮111、一型折板222、第一绞轮333、二型折板444、第二绞轮555、三型折板666组成，所述对轮111转动连接在中对绳550的右侧，所述一型折板222活动连接在对轮111的下方，所述第一绞轮333转动连接一型折板222内部的下方，所述二型折板444活动连接在第一绞轮333的下方，所述第二绞轮555转动连接在二型折板444的下方，所述三型折板666活动连接在第二绞轮555的左侧，一型折板222、第一绞轮333、二型折板444、第二绞轮555、三型折板666在不使用的时候能够折叠在一起，在使用时能够迅速的展开，并且展开的方向为往外，在缩回的时候也是慢慢缩回，防止被推走的树枝迅速回弹。
将测试阀球通管2固定在河道中，使逆导进水管5、进水孔6对着上游的水流，水流沿着河道顺势而下，水流中带有的秸秆和树枝在流经的时候会有部分卡在进水孔6与连接通孔50中，有部分会被乳胶条543拦住，经过导片540的吸引引导效果顺着导向臂541的方向将秸秆和树枝往边侧的方向导走，部分留在进水孔6与连接通孔50的秸秆和树枝随着量的增加会对弧臂510上的通电片511造成压力，让串接线512对供电头513与分隔球514造成信号冲击，传输到中对绳550，让对轮111开始旋转，此时一型折板222、第一绞轮333、二型折板444、第二绞轮555、三型折板666依次伸出，将拦在进水孔6与连接通孔50的秸秆和树枝会被推走，顺着导向臂541滑走，让水流能够完整的通过螺纹滤管52后进入测试阀球通管2被传导柱3检测，在数据显示筒4显示出正确的数据，能让流量计的监测数据更加的准确。
本发明通过上述部件的互相组合，能够将经过旁边的乳胶条543旁边的秸秆或者树枝通过导片540吸住并且沿着导向臂541往外侧引导，让旁边的不会随着水流进入设备的内部或者卡在进水处，减少河流中的杂物对设备的影响，让流量的监测变得更加的精准，能够在中对绳550受到挤压的信号时，对对轮111进行旋转，让其将一型折板222、第一绞轮333、二型折板444、第二绞轮555、三型折板666依次伸出，将拦在进水孔6与连接通孔50的树枝或者秸秆推开，让其随着水流继续流动，将阻挡流量的外在因素清除掉，使流量的监测达到最佳的效果。
本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
