技术领域
本发明涉及幕墙装饰领域，尤其是涉及到一种幕墙装饰系统。
背景技术
建筑幕墙是建筑物外围护结构是悬挂于主体结构上而相对主体可活动的完整的结构体系，其装饰、功能、质量、环保、耐火性能、安全等为人们所关注，玻璃幕墙质地通透，属于大截面的幕墙类型，幕墙表面上易积灰，下雨时水和灰尘混合会在幕墙表面上产生较多的流痕，严重幕墙整体的美观性，幕墙表面上的流痕，通常是花费高昂的人工费用，聘请工人对幕墙表面上的流痕进行清洗，并且工人在清洗过程中安全隐患较大，因此需要研制一种自洁式玻璃幕墙系统，以此来解决现有的玻璃幕墙表面上易积灰，下雨时水和灰尘混合会在幕墙表面上产生较多的流痕，聘请工人对幕墙的流痕进行清洗，费用高，安全隐患大的问题。
本发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种幕墙装饰系统，其结构包括第一玻璃、喷流驳接头、第二玻璃、导流驳接爪、支座、通风管、主梁，所述的导流驳接爪后端的中心位置设有支座，所述的支座后端设有主梁，所述的支座安装在主梁上，所述的主梁内部的中心位置设有通风管，所述的导流驳接爪前端平行等距设有两个喷流驳接头，所述的通风管通过导流驳接爪与喷流驳接头连接，所述的第一玻璃和第二玻璃通过喷流驳接头相连接。
作为本技术方案的进一步优化，所述的喷流驳接头由喷流顶盖、封孔套杆、防震垫圈、外螺母、封头支杆组成，所述的封孔套杆顶端设有喷流顶盖，所述的封孔套杆和喷流顶盖采用过盈配合，所述的喷流顶盖下方设有外螺母，所述的外螺母顶部设有防震垫圈，所述的外螺母和封孔套杆外壁螺纹连接，所述的封孔套杆底端设有封头支杆，所述的封头支杆和外螺母内壁螺纹连接。
作为本技术方案的进一步优化，所述的喷流顶盖由腔室、喷流环、导流圈、橡胶垫圈、喷流口组成，所述的腔室底部设有喷流环，所述的喷流环和腔室相连接，所述的喷流环内圈外壁上设有喷流口，所述的喷流环内圈的中心位置设有导流圈，所述的导流圈和腔室采用过盈配合，所述的导流圈内圈的中心位置设有橡胶垫圈，所述的橡胶垫圈和腔室采用过盈配合。
作为本技术方案的进一步优化，所述的封头支杆由导流直管、封头螺杆、进气腔、螺纹口、导流口组成，所述的封头螺杆与封孔套杆采用螺纹配合，所述的封头螺杆中心位置设有导流直管，所述的导流直管和封头螺杆采用过盈配合，所述的封头螺杆底部设有进气腔，所述的进气腔与导流直管底端连接，所述的导流直管顶端和腔室连接，所述的进气腔外壁上设有螺纹口，所述的进气腔外壁上设有导流口。
作为本技术方案的进一步优化，所述的导流驳接爪由导流环、支架、导流支杆、中心接件组成，所述的中心接件两端设有导流支杆并且呈轴对称结构，所述的导流支杆一端固定在中心接件上，所述的导流支杆另一端设有支架，所述的导流支杆通过中心接件与通风管连接，所述的导流环设有两个并且以中心接件为对称轴呈轴对称结构，所述的导流支杆通过支架和导流环连接。
作为本技术方案的进一步优化，所述的导流环由固定套、螺杆、导流接头、弧形支架组成，所述的固定套外壁上设螺杆，所述的螺杆和螺纹口采用螺纹配合，所述的固定套一侧设有弧形支架，所述的弧形支架中心位置设有导流接头，所述的导流接头前端和导流口相配合，所述的导流接头后端和导流支杆连接。
作为本技术方案的进一步优化，所述的橡胶垫圈垂直高度略大于导流圈的垂直高度。
有益效果
本发明一种幕墙装饰系统，设计合理，功能性强，具有以下有益效果：
本发明喷流驳接头和导流驳接爪组成幕墙挂件连通结构，能够将通风管内部的风能依次通过导流驳接爪和喷流驳接头引导至幕墙表面上，使空气流体沿幕墙表面向四周散开，能够吹散幕墙表面的雨水和灰尘，能有效避免水和灰尘混合流到幕墙表面形成水痕，以此来解决现有的玻璃幕墙表面上易积灰，下雨时水和灰尘混合会在幕墙表面上产生较多的流痕，聘请工人对幕墙的流痕进行清洗，费用高，安全隐患大的问题；
本发明喷流顶盖和封孔套杆以及外螺母组成的玻璃安装结构，将封孔套杆嵌入幕墙表面的孔洞，使喷流顶盖置于幕墙前端，使外螺母置于幕墙的后端，通过旋转外螺母使防震垫圈逐渐靠近幕墙后端表面，使封孔套杆和喷流顶盖能够通过简易的操作锁紧在幕墙上；
本发明腔室、喷流环、导流圈和橡胶垫圈以及喷流口组成主要的喷流结构，导流圈外圈外壁上均匀等距设有八个叶片，叶片呈向下倾斜状安装在导流圈上，各叶片沿导流圈外圈围成环墙结构，各所述的喷流口正对导流圈外圈上设有的各叶片，在导流圈外圈设有的叶片导流作用下，从喷流口喷出的空气流体向腔室四周散开，并沿玻璃水平表面上流出，能够吹散幕墙表面的雨水和灰尘，能有效避免水和灰尘混合流到幕墙表面形成水痕；
本发明固定套和导流接头以及弧形支架组成主要的导流驳接爪和喷流驳接头连接结构，弧形支架和固定套组合围成环型结构套合在进气腔上，各所述螺纹口和导流口沿进气腔围成环墙结构，各所述螺杆与各所述螺纹口螺纹配合，能够增加导流驳接爪和喷流驳接头的固定程度，有效防止脱落，导流接头和导流口相配合，能够将通风管内部的风能输送至喷流顶盖进行喷流作业，使导流驳接爪和喷流驳接头组成的挂件结构在固定功能的基础上，具备幕墙表面除尘功能。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

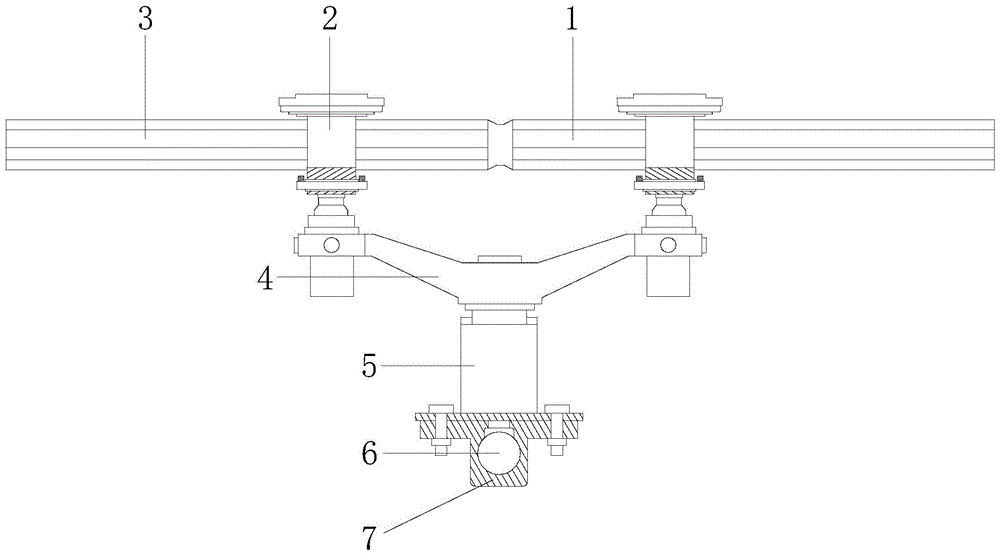

图1为本发明一种幕墙装饰系统的俯视结构示意图；
图2为本发明喷流驳接头的正视剖面结构示意图；
图3为本发明喷流顶盖的底部正视结构示意图；
图4为本发明封头支杆的正视剖面结构示意图；
图5为本发明导流驳接爪的俯视结构示意图；
图6为本发明导流环的正视结构示意图。
图中：第一玻璃-1、喷流驳接头-2、喷流顶盖-21、腔室-21a、喷流环-21b、导流圈-21c、橡胶垫圈-21d、喷流口-21e、封孔套杆-22、防震垫圈-23、外螺母-24、封头支杆-25、导流直管-25a、封头螺杆-25b、进气腔-25c、螺纹口-25d、导流口-25e、第二玻璃-3、导流驳接爪-4、导流环-41、固定套-41a、螺杆-41b、导流接头-41c、弧形支架-41d、支架-42、导流支杆-43、中心接件-44、支座-5、通风管-6、主梁-7。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
实施例
请参阅图1-6，本发明提供一种幕墙装饰系统的具体实施方式：
请参阅图1，其结构包括第一玻璃1、喷流驳接头2、第二玻璃3、导流驳接爪4、支座5、通风管6、主梁7，所述的导流驳接爪4后端的中心位置设有支座5，所述的支座5后端设有主梁7，所述的支座5安装在主梁7上，所述的主梁7内部的中心位置设有通风管6，所述的导流驳接爪4前端平行等距设有两个喷流驳接头2，所述的通风管6通过导流驳接爪4与喷流驳接头2连接，所述的第一玻璃1和第二玻璃3通过喷流驳接头2相连接。
请参阅图2，所述的喷流驳接头2由喷流顶盖21、封孔套杆22、防震垫圈23、外螺母24、封头支杆25组成，所述的封孔套杆22顶端设有喷流顶盖21，所述的封孔套杆22和喷流顶盖21采用过盈配合，所述的喷流顶盖21下方设有外螺母24，所述的外螺母24顶部设有防震垫圈23，所述的外螺母24和封孔套杆22外壁螺纹连接，所述的封孔套杆22为中空圆柱形结构且内外表面切有螺旋槽，所述的封孔套杆22底端设有封头支杆25，所述的封头支杆25和外螺母24内壁螺纹连接。
请参阅图3，所述的喷流顶盖21由腔室21a、喷流环21b、导流圈21c、橡胶垫圈21d、喷流口21e组成，所述的腔室21a为中空圆形结构并且底部设有喷流环21b，所述的喷流环21b和腔室21a相连接，所述的喷流环21b内圈外壁上均匀等距设有八个喷流口21e，各所述的喷流口21e沿喷流环21b内圈围成环墙结构，所述的喷流环21b内圈的中心位置设有导流圈21c，所述的导流圈21c和腔室21a采用过盈配合，所述的导流圈21c外圈外壁上均匀等距设有八个叶片，叶片呈向下倾斜状安装在导流圈21c上，各叶片沿导流圈21c外圈围成环墙结构，各所述的喷流口21e正对导流圈21c外圈上设有的各叶片，在导流圈21c外圈设有的叶片导流作用下，从喷流口21e喷出的空气流体向腔室21a四周散开，并沿玻璃水平表面上流出，能够吹散幕墙表面的雨水和灰尘，能有效避免水和灰尘混合流到幕墙表面形成水痕，所述的导流圈21c内圈的中心位置设有橡胶垫圈21d，所述的橡胶垫圈21d和腔室21a采用过盈配合，所述的橡胶垫圈21d垂直高度略大于导流圈21c的垂直高度。
请参阅图4，所述的封头支杆25由导流直管25a、封头螺杆25b、进气腔25c、螺纹口25d、导流口25e组成，所述的封头螺杆25b外表面切有螺旋槽并且与封孔套杆22采用螺纹配合，所述的封头螺杆25b中心位置设有导流直管25a，所述的导流直管25a和封头螺杆25b采用过盈配合，所述的封头螺杆25b底部设有进气腔25c，所述的进气腔25c为中空圆形结构并且与导流直管25a底端连接，所述的导流直管25a顶端和腔室21a连接，所述的进气腔25c外壁上均匀等距设有三个螺纹口25d，所述的进气腔25c外壁上设有导流口25e，各所述的螺纹口25d和导流口25e沿进气腔25c围成环墙结构。
请参阅图5，所述的导流驳接爪4由导流环41、支架42、导流支杆43、中心接件44组成，所述的中心接件44两端设有导流支杆43并且呈轴对称结构，所述的导流支杆43一端固定在中心接件44上，所述的导流支杆43另一端设有支架42，所述的导流支杆43通过中心接件44与通风管6连接，所述的导流环41设有两个并且以中心接件44为对称轴呈轴对称结构，所述的导流支杆43通过支架42和导流环41连接。
请参阅图6，所述的导流环41由固定套41a、螺杆41b、导流接头41c、弧形支架41d组成，所述的固定套41a呈圆弧形结构并且外壁上均匀等距设有三根螺杆41b，所述的螺杆41b和螺纹口25d采用螺纹配合，所述的固定套41a一侧设有弧形支架41d，所述的弧形支架41d和固定套41a组合围成环型结构，所述的弧形支架41d中心位置设有导流接头41c，所述的导流接头41c前端和导流口25e相配合，所述的导流接头41c后端和导流支杆43连接。
其具体实现原理如下：
喷流驳接头2和导流驳接爪4组成幕墙挂件连通结构，能够将通风管6内部的风能依次通过导流驳接爪4和喷流驳接头2引导至幕墙表面上，使空气流体沿幕墙表面向四周散开，能够吹散幕墙表面的雨水和灰尘，能有效避免水和灰尘混合流到幕墙表面形成水痕，因为喷流顶盖21和封孔套杆22以及外螺母24组成的玻璃安装结构，将封孔套杆22嵌入幕墙表面的孔洞，使喷流顶盖21置于幕墙前端，使外螺母24置于幕墙的后端，通过旋转外螺母24使防震垫圈23逐渐靠近幕墙后端表面，使封孔套杆22和喷流顶盖21能够通过简易的操作锁紧在幕墙上，因为腔室21a、喷流环21b、导流圈21c和橡胶垫圈21d以及喷流口21e组成主要的喷流结构，导流圈21c外圈外壁上均匀等距设有八个叶片，叶片呈向下倾斜状安装在导流圈21c上，各叶片沿导流圈21c外圈围成环墙结构，各所述的喷流口21e正对导流圈21c外圈上设有的各叶片，在导流圈21c外圈设有的叶片导流作用下，从喷流口21e喷出的空气流体向腔室21a四周散开，并沿玻璃水平表面上流出，能够吹散幕墙表面的雨水和灰尘，能有效避免水和灰尘混合流到幕墙表面形成水痕，因为固定套41a和导流接头41c以及弧形支架41d组成主要的导流驳接爪4和喷流驳接头2连接结构，弧形支架41d和固定套41a组合围成环型结构套合在进气腔25c上，各所述螺纹口25d和导流口25e沿进气腔25c围成环墙结构，各所述螺杆41b与各所述螺纹口25d螺纹配合，能够增加导流驳接爪4和喷流驳接头2的固定程度，有效防止脱落，导流接头41c和导流口25e相配合，能够将通风管6内部的风能输送至喷流顶盖21进行喷流作业，使导流驳接爪4和喷流驳接头2组成的挂件结构在固定功能的基础上，具备幕墙表面除尘功能，以此来解决现有的玻璃幕墙表面上易积灰，下雨时水和灰尘混合会在幕墙表面上产生较多的流痕，聘请工人对幕墙的流痕进行清洗，费用高，安全隐患大的问题。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
