技术领域
本发明涉及穿戴式智能设备领域，尤其是涉及到一种滚轮凸起式滚动防刮花钢带的穿戴智能手表。
背景技术
智能设备的普及，使得生活方式、生活需求更为简便，为了进一步满足消费的需求，穿戴式智能电子设备的研发是必然的，如今穿戴式智能电子设备应用逐步广泛，如智能手表、智能眼镜、智能手环、智能头箍等，目前的智能穿戴设备具有以下缺陷：
智能手表作为穿戴式设备之一，手表的表带通常分为钢带、皮带两种，钢带表带在佩戴中，由于手部的活动量较大，因此手在活动的过程中钢带表面容易与其他物体相接触并与之发生摩擦，使得钢带表面有磨损，影响手表整体的美观。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：滚轮凸起式滚动防刮花钢带的穿戴智能手表，其结构包括表头、钢带、防刮装置、钢带内侧，所述的表头与钢带机械连接，所述的防刮装置安装在钢带上，所述的钢带内侧与钢带呈一体结构设立，所述的钢带内侧与皮肤相贴合。
作为本发明的进一步优化，所述的防刮装置由卡槽、卡块、滚轮、连接杆、固定轴、轮槽构成，所述的卡槽与卡块相配合，所述的卡块设有两个并且呈对称结构设立，所述的卡块与固定轴相连接，所述的固定轴位于钢带内层中央位置，所述的轮槽设于钢带表层的两个边缘上，所述的轮槽与滚轮相配合，所述的滚轮通过连接杆与卡块机械连接。
作为本发明的进一步优化，所述的滚轮由中心轴、滚筒、隔心层、表层构成，所述的中心轴的数量与滚筒的数量一致，所述的中心轴贯穿滚筒，所述的中心轴的两端均与连接杆机械连接，所述的隔心层位于滚筒与表层之间，所述的表层由橡胶材料制成，所述的隔心层与表层之间设有一定空隙，所述的表层表面设有凹凸波纹，增加表层与其他物件之间的摩擦力。
作为本发明的进一步优化，所述的滚轮的高度略高于钢带表层面，从而使得滚轮比钢带表面更先与其他物件相接触，由于滚轮的设立，可以有效避免钢带与其他物件直接接触，达到减小钢带表面与其他物件之间的摩擦。
作为本发明的进一步优化，所述的隔心层与滚筒相贴合的一侧上设有凸起，并且该凸起呈等腰梯形结构状设立，所述的凸起设有十四个并且均等分布在滚筒上，所述的凸起与滚筒固定连接。
作为本发明的进一步优化，所述的凸起之间设有环形块，所述的环形块的数目与凸起相等，并且环形块与凸起相间分布在滚筒上，环形块上设有三角形固定块，所述的三角形固定块与环形块呈一体结构设立。
有益效果
本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表，当手放置在桌子上时，钢带的一侧会与桌子相接触，钢带表层两侧上防刮装置相对于钢带表面的高度较高，凸起的设立将表层撑起，达到表层的高度高于钢带的高度的目的，从而使得防刮装置会先与桌面接触，当手作用于桌面上时，表带亦会对桌面施加一个力，即为滚轮对桌面施力，由于表层表面设有凹凸波纹，可以增加表层与其他物件之间的摩擦力，并且环形块与凸起相间分布在滚筒上，使得表层受力时具有一定的延展空间，通过在环形块上设立三角形固定块，实现其他物件通过表层与环形块之间的弹性连接，从而有效将钢带表面与桌面隔开，避免钢带直接与桌面接触，减小钢带与桌面之间的摩擦力，从而有效减少钢带表面的磨损。
与现有技术相比，本发明具有以下优点：
本发明通过在隔心层内设立凸起，使得凸起将表层撑起，从而使得表层的高度高于钢带的高度，使得防刮装置会先与其他物件的表面相接触，有效将钢带表面与其他物件表面隔开，有效减少钢带表面的磨损；
本发明利用环形块与凸起相间分布在滚筒上并且使得隔心层内层与表层之间存有空隙，从而使得表层受力时具有一定的延展空间；
本发明借助在环形块上设立三角形固定块，并且三角形固定块由橡胶材料制成，从而使得表层与环形块之间具有弹力，实现其他物件通过表层与环形块之间的弹性连接。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

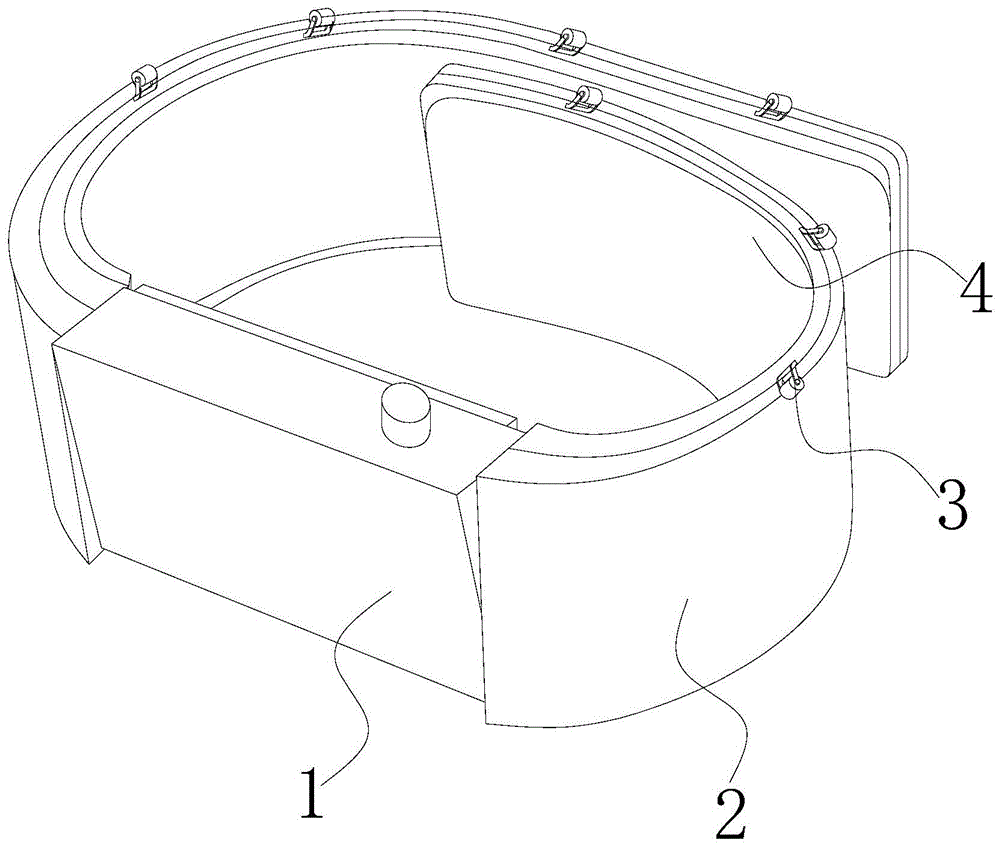

图1为本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表的结构示意图。
图2为本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表的防刮装置剖面图。
图3为本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表的钢带表层俯视图。
图4为本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表的钢带与防刮装置的立体连接图。
图5为本发明滚轮凸起式滚动防刮花钢带的穿戴智能手表的滚轮结构示意图。
图6为图5中A的放大图。
图中:表头-1、钢带-2、防刮装置-3、钢带内侧-4、卡槽-301、卡块-302、滚轮-303、连接杆-304、固定轴-305、轮槽-306、中心轴-3031、滚筒-3032、隔心层-3033、表层-3034。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
实施例
请参阅图1-图6，本发明提供滚轮凸起式滚动防刮花钢带的穿戴智能手表，其结构包括表头1、钢带2、防刮装置3、钢带内侧4，所述的表头1与钢带2机械连接，所述的防刮装置3安装在钢带2上，所述的钢带内侧4与钢带2呈一体结构设立，所述的钢带内侧4与皮肤相贴合。
所述的防刮装置3由卡槽301、卡块302、滚轮303、连接杆304、固定轴305、轮槽306构成，所述的卡槽301与卡块302相配合，所述的卡块302设有两个并且呈对称结构设立，所述的卡块302与固定轴305相连接，所述的固定轴305位于钢带2内层中央位置，所述的轮槽306设于钢带2表层的两个边缘上，所述的轮槽306与滚轮303相配合，所述的滚轮303通过连接杆304与卡块302机械连接，轮槽306以内嵌的形式安装在钢带2表面的两侧上。
所述的滚轮303由中心轴3031、滚筒3032、隔心层3033、表层3034构成，所述的中心轴3031的数量与滚筒3032的数量一致，所述的中心轴3031贯穿滚筒3032，所述的中心轴3031的两端均与连接杆304机械连接，所述的隔心层3033位于滚筒3032与表层3034之间，所述的表层3034由橡胶材料制成，所述的隔心层3033与表层3034之间设有一定空隙，所述的表层3034表面设有凹凸波纹，增加表层3034与其他物件之间的摩擦力，空隙的设立使得表层3034与其他物件接触并受力时，具有表层3034具有一定的延展空间。
所述的滚轮303的高度略高于钢带2表层面，从而使得滚轮303比钢带2表面更先与其他物件相接触，由于滚轮303的设立，可以有效避免钢带2与其他物件直接接触，达到减小钢带2表面与其他物件之间的摩擦。
所述的隔心层3033与滚筒3032相贴合的一侧上设有凸起，并且该凸起呈等腰梯形结构状设立，所述的凸起设有十四个并且均等分布在滚筒3032上，所述的凸起与滚筒3032固定连接，凸起的设立，可以将表层3034撑起，使得表层3034的高度高于钢带2的高度。
所述的凸起之间设有环形块，所述的环形块的数目与凸起相等，并且环形块与凸起相间分布在滚筒3032上，环形块上设有三角形固定块，所述的三角形固定块与环形块呈一体结构设立，三角形固定块的设立，可以增加其他物件通过表层3034与环形块之间的弹性连接，使得其他物件不会直接与钢带2表面相接触。
当手放置在桌子上时，钢带2的一侧会与桌子相接触，钢带2表层两侧上防刮装置3相对于钢带2表面的高度较高，凸起的设立将表层3034撑起，达到表层3034的高度高于钢带2的高度的目的，从而使得防刮装置3会先与桌面接触，当手作用于桌面上时，表带亦会对桌面施加一个力，即为滚轮303对桌面施力，由于表层3034表面设有凹凸波纹，可以增加表层3034与其他物件之间的摩擦力，并且环形块与凸起相间分布在滚筒3032上，使得表层3034受力时具有一定的延展空间，通过在环形块上设立三角形固定块，实现其他物件通过表层3034与环形块之间的弹性连接，从而有效将钢带2表面与桌面隔开，避免钢带2直接与桌面接触，减小钢带2与桌面之间的摩擦力，从而有效减少钢带2表面的磨损。
本发明解决的问题是智能手表作为穿戴式设备之一，手表的表带通常分为钢带、皮带两种，钢带表带在佩戴中，由于手部的活动量较大，因此手在活动的过程中钢带表面容易与其他物体相接触并与之发生摩擦，使得钢带表面有磨损，影响手表整体的美观，本发明通过上述部件的互相组合，通过在隔心层3033内设立凸起，使得凸起将表层3034撑起，从而使得表层3034的高度高于钢带2的高度，使得防刮装置3会先与其他物件的表面相接触，有效将钢带2表面与其他物件表面隔开，有效减少钢带2表面的磨损，利用环形块与凸起相间分布在滚筒3032上并且使得隔心层3033内层与表层3034之间存有空隙，从而使得表层3034受力时具有一定的延展空间，借助在环形块上设立三角形固定块，并且三角形固定块由橡胶材料制成，从而使得表层3034与环形块之间具有弹力，实现其他物件通过表层3034与环形块之间的弹性连接。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
