技术领域
本发明涉及智能穿戴设备领域，具体地说是一种用于运动量和身体状态检测的智能穿戴设备。
背景技术
现如今越来越多的人参与到全民健身运动的热潮上来，从青少年到中年及老年人，运动是学习工作之余必不可少的活动项目，虽然说运动是每个人都能参与的活动，但是正确的运动方式却不是人人都能准确掌握的，也因此会使得很多人运动过度或在运动过程中受伤，适得其反。
跑步是相对简单的运动方式，跑步前进行适当的热身，跑步的时候调整好呼吸和步伐，跑步后进行肌肉放松同时补充身体所需要的能量，是跑步爱好者必定会进行的流程，但是在冬天进行跑步的时候，仍然需要进行其他的防护措施。
针对目前的运动智能穿戴设备，针对以下存在的问题制定了相对的方案：
因为冬天进行跑步需要防风、防寒，做好保暖工作，但是人们在跑步的时候，难免都经历过鼻子突然吸附冷风，导致鼻酸流泪的难受现象出现，这种时候就不得不暂停跑步，调整好身体状况，这种吸入冷气的现象是寒气进入鼻喉，导致刺激鼻腔引发的状况，虽然可以通过戴口罩降低吸入冷空气的几率，但是如此反倒会造成跑步中呼吸不顺畅，同时也无法避免吸入寒气。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种用于运动量和身体状态检测的智能穿戴设备。
本发明采用如下技术方案来实现：一种用于运动量和身体状态检测的智能穿戴设备,其结构包括口罩装置、鼻子加湿装置，所述口罩装置嵌设于鼻子防风罩下方，所述鼻子加湿装置通过导气管连接于口罩装置上，所述口罩装置设有口罩、固定绳、口腔呼吸网、鼻子防风罩、导气管，所述口罩通过缝合连接于固定绳之间，所述固定绳通过缝合连接于口罩两端，所述口腔呼吸网嵌设于口罩上，所述鼻子防风罩通过缝合连接于口罩上，所述导气管连接于鼻子防风罩与鼻子加湿装置之间；所述鼻子加湿装置设有固定夹、加水装置、控制器、加热盒、加热器，所述固定夹通过螺栓铆合连接于鼻子加湿装置外表面上，所述加水装置嵌设于鼻子加湿装置内部，所述控制器通过螺栓铆合连接于鼻子加湿装置内壁上，所述加热盒垂直嵌设于鼻子加湿装置内部底面上，所述加热器垂直嵌设于加热盒上方。
作为优化，所述鼻子防风罩设有鼻贴、防风网、防寒罩，所述鼻贴嵌设于防寒罩上，所述防风网嵌设于防寒罩上，所述防寒罩通过缝合连接于口罩上，所述鼻贴为硅胶材质，所述鼻贴用于将鼻子固定在防寒罩内部，所述防风网为聚酯纤维材质，所述防寒罩为塑料材质。
作为优化，所述加水装置设有蓄水盒、卡槽、连接环、出水口、复位弹簧、活塞、牵引线、传动滑轮，所述蓄水盒嵌设于加水装置内部，所述卡槽嵌设于加水装置底部，所述连接环熔合连接于加水装置一端上方，所述出水口嵌设于蓄水盒侧面上，所述复位弹簧垂直焊接于活塞与蓄水盒之间，所述活塞通过复位弹簧连接于蓄水盒内部，所述牵引线连接于加水装置与加热器之间，所述传动滑轮通过螺栓铆合连接于鼻子加湿装置内壁上，所述蓄水盒为塑料材质，所述卡槽为圆形结构，所述卡槽用于将蓄水盒固定在鼻子加湿装置内部，所述复位弹簧为金属材质，所述复位弹簧用于带动活塞进行弹性回复，所述活塞为橡胶材质，所述活塞用于堵塞出水口，所述牵引线为金属材质。
作为优化，所述加热盒设有顶杆、出气口，所述顶杆垂直焊接于加热盒外表面上，所述出气口嵌设于加热盒上表面，所述顶杆为圆形杆状结构，所述顶杆为金属材质。
作为优化，所述加热器设有加热管、通电底座、固定杆、加热头、通电触块、传动轴，所述加热管垂直焊接于鼻子加湿装置内壁上，所述通电底座嵌设于加热管内部，所述通电底座通过螺栓铆合连接于固定杆顶端，所述固定杆垂直焊接于加热头上方，所述加热头垂直焊接于固定杆上，所述加热管为中空圆形管状结构，所述通电底座设有两个通电槽，所述通电槽为圆形结构，所述固定杆为圆形杆状结构，所述固定杆为金属材质，所述通电触块为两个。
有益效果
本发明一种用于运动量和身体状态检测的智能穿戴设备进行工作时：
通过设有一种鼻子防风罩，所述鼻子防风罩设有鼻贴、防风网、防寒罩，所述鼻贴嵌设于防寒罩上，所述防风网嵌设于防寒罩上，通过将鼻子放置在防寒罩内，然后将固定绳套在两耳后，带上口罩，嘴部处于口腔呼吸网后方，口腔呼吸网为聚酯纤维材质，透气性好，之后将鼻贴贴在鼻梁上，将鼻子加湿装置通过固定夹夹紧在衣领后，如此完成该设备的穿戴，当水蒸气通过导气管进入防寒罩中时，在呼吸的过程中进入鼻腔，从而提供给鼻子加湿的作用；
通过设有一种加水装置，所述加水装置设有蓄水盒、卡槽、连接环、出水口、复位弹簧、活塞、牵引线、传动滑轮，将蓄水盒取出，加入适当的水，当蓄水盒取出的时候，蓄水盒上的连接环拉动牵引线，带动牵引线在传动滑轮上移动，从而拉动加热器断开电路，停止加热，当蓄水盒加满水后，放入鼻子加湿装置内部，通过将卡槽嵌固在鼻子加湿装置内部，防止加水装置在跑步过程中脱落，当蓄水盒在放入鼻子加湿装置内部的时候，在加热盒侧面上的顶杆，将活塞顶入蓄水盒中，在这个过程中复位弹簧被拉开，同时活塞脱离出水口，使得蓄水盒内部的水进入加热盒中；
通过设有一种加热器，所述加热器设有加热管、通电底座、固定杆、加热头、通电触块、传动轴，当蓄水盒在放入鼻子加湿装置内部的时候同时带动牵引线进行移动，在加热头和固定杆的重力作用下，拉动通电底座和加热管下移，加热头浸入加热盒的水中，同时通电槽嵌入通电触块，连通控制器的电路，使加热头进行通电加热，，在加热的过程中加热盒内部产生水蒸气，水蒸气通过导气管浸入防寒罩中，在呼吸的过程中进入鼻腔。
与现有技术相比，本发明的有益效果是：能够通过加热装置提供水蒸气，水蒸气进入防寒罩中，提供给鼻腔加湿和保暖的作用，避免在跑步过程中突然吸入寒气，刺激鼻腔，引发鼻酸流泪等不适的症状，降低跑步爱好者在冬天运动时的不适感，在保证呼吸顺畅的同时又能够确保鼻子不会受凉。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

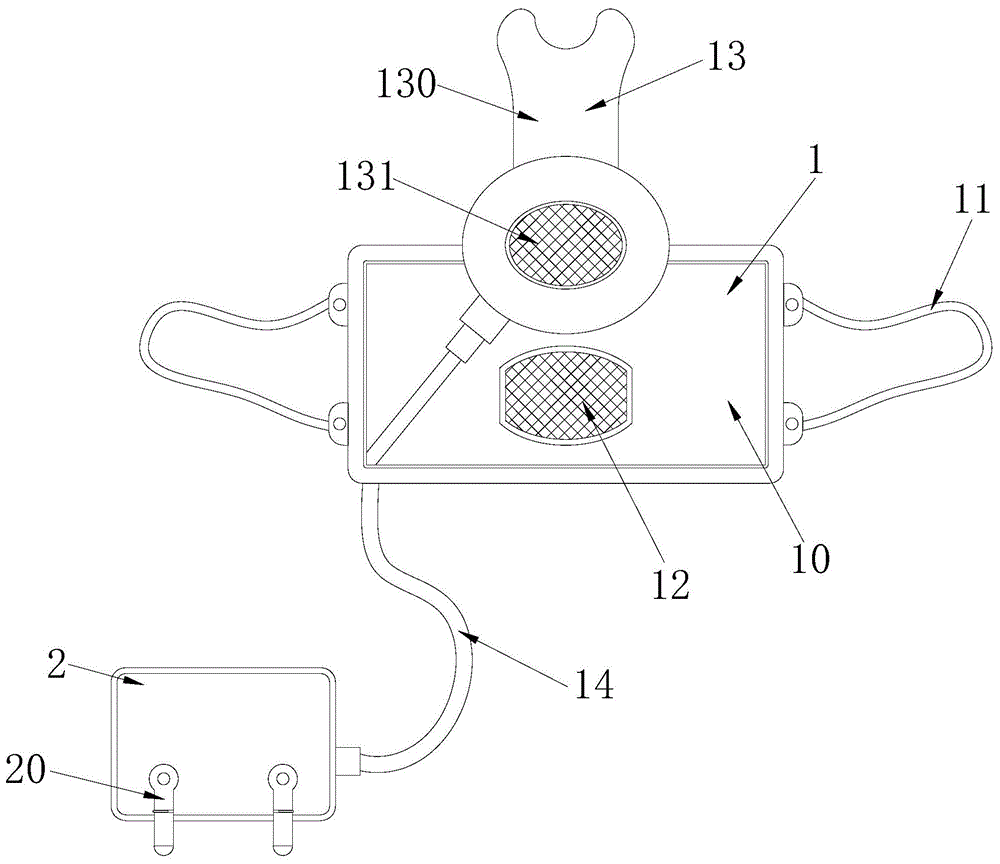

图1为本发明一种用于运动量和身体状态检测的智能穿戴设备的结构示意图。
图2为本发明加水装置工作状态下的结构示意图。
图3为本发明加热盒工作状态下的结构示意图。
图4为本发明鼻子防风罩的放大结构示意图。
图5为本发明鼻子防风罩的内部结构示意图。
图6为本发明加水装置的结构示意图。
图7为本发明加热器的结构示意图。
图中：口罩装置1、鼻子加湿装置2、口罩10、固定绳11、口腔呼吸网12、鼻子防风罩13、鼻贴130、防风网131、防寒罩132、导气管14、固定夹20、加水装置21、蓄水盒210、卡槽211、连接环212、出水口213、复位弹簧214、活塞215、牵引线216、传动滑轮217、控制器22、加热盒23、顶杆230、出气口231、加热器24、加热管240、通电底座241、固定杆242、加热头243、通电触块244、传动轴245。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种用于运动量和身体状态检测的智能穿戴设备技术方案：其结构包括口罩装置1、鼻子加湿装置2，所述口罩装置1嵌设于鼻子防风罩13下方，所述鼻子加湿装置2通过导气管14连接于口罩装置1上，所述口罩装置1设有口罩10、固定绳11、口腔呼吸网12、鼻子防风罩13、导气管14，所述口罩10通过缝合连接于固定绳11之间，所述固定绳11通过缝合连接于口罩10两端，所述口腔呼吸网12嵌设于口罩10上，所述鼻子防风罩13通过缝合连接于口罩10上，所述导气管14连接于鼻子防风罩13与鼻子加湿装置2之间；所述鼻子加湿装置2设有固定夹20、加水装置21、控制器22、加热盒23、加热器24，所述固定夹20通过螺栓铆合连接于鼻子加湿装置2外表面上，所述加水装置21嵌设于鼻子加湿装置2内部，所述控制器22通过螺栓铆合连接于鼻子加湿装置2内壁上，所述加热盒23垂直嵌设于鼻子加湿装置2内部底面上，所述加热器24垂直嵌设于加热盒23上方，所述鼻子防风罩13设有鼻贴130、防风网131、防寒罩132，所述鼻贴130嵌设于防寒罩132上，所述防风网131嵌设于防寒罩132上，所述防寒罩132通过缝合连接于口罩10上，所述防风网131用于防止寒风直接进入口腔中，所述加水装置21设有蓄水盒210、卡槽211、连接环212、出水口213、复位弹簧214、活塞215、牵引线216、传动滑轮217，所述蓄水盒210嵌设于加水装置21内部，所述卡槽211嵌设于加水装置21底部，所述连接环212熔合连接于加水装置21一端上方，所述出水口213嵌设于蓄水盒210侧面上，所述复位弹簧214垂直焊接于活塞215与蓄水盒210之间，所述活塞215通过复位弹簧214连接于蓄水盒210内部，所述牵引线216连接于加水装置21与加热器24之间，所述传动滑轮217通过螺栓铆合连接于鼻子加湿装置2内壁上，所述牵引线216用于拉动加热器24金属工作，所述传动滑轮217用于牵引线216的传动，所述加热盒23设有顶杆230、出气口231，所述顶杆230垂直焊接于加热盒23外表面上，所述出气口231嵌设于加热盒23上表面，所述顶杆230用于顶开活塞215，将蓄水盒210中的水导入加热盒23中，所述加热器24设有加热管240、通电底座241、固定杆242、加热头243、通电触块244、传动轴245，所述加热管240垂直焊接于鼻子加湿装置2内壁上，所述通电底座241嵌设于加热管240内部，所述通电底座241通过螺栓铆合连接于固定杆242顶端，所述固定杆242垂直焊接于加热头243上方，所述加热头243垂直焊接于固定杆242上，所述通电触块244分别嵌入通电槽的时候，连通电路，加热头243进行加热工作，所述传动轴245用于牵引线216的传动。
在使用时，通过将鼻子放置在防寒罩132内，然后将固定绳11套在两耳后，带上口罩10，嘴部处于口腔呼吸网12后方，口腔呼吸网12为聚酯纤维材质，透气性好，之后将鼻贴130贴在鼻梁上，将鼻子加湿装置2通过固定夹20夹紧在衣领后，如此完成该设备的穿戴，将蓄水盒210取出，加入适当的水，当蓄水盒210取出的时候，蓄水盒210上的连接环212拉动牵引线216，带动牵引线216在传动滑轮217上移动，从而拉动加热器24断开电路，停止加热，当蓄水盒210加满水后，放入鼻子加湿装置2内部，通过将卡槽211嵌固在鼻子加湿装置2内部，防止加水装置21在跑步过程中脱落，当蓄水盒210在放入鼻子加湿装置2内部的时候，在加热盒23侧面上的顶杆230，将活塞215顶入蓄水盒210中，在这个过程中复位弹簧214被拉开，同时活塞215脱离出水口213，使得蓄水盒210内部的水进入加热盒23中，当蓄水盒210在放入鼻子加湿装置2内部的时候同时带动牵引线216进行移动，在加热头243和固定杆242的重力作用下，拉动通电底座241和加热管240下移，加热头243浸入加热盒23的水中，同时通电槽嵌入通电触块244，连通控制器22的电路，使加热头243进行通电加热，在加热的过程中加热盒23内部产生水蒸气，水蒸气通过导气管14浸入防寒罩132中，在呼吸的过程中进入鼻腔，从而提供给鼻子加湿的作用。
本发明相对现有技术获得的技术进步是：
能够通过加热装置提供水蒸气，水蒸气进入防寒罩中，提供给鼻腔加湿和保暖的作用，避免在跑步过程中突然吸入寒气，刺激鼻腔，引发鼻酸流泪等不适的症状，降低跑步爱好者在冬天运动时的不适感，在保证呼吸顺畅的同时又能够确保鼻子不会受凉。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
