技术领域
本发明涉及卫浴领域，更确切地说，是一种PC流动柔和散射防刺眼热扩散浴霸。
背景技术
随着家居生活质量的提高，浴霸的现世，在寒冷的北方，冬季淋浴已成为一种享受，而价格低廉但热效率高的灯暖浴霸成为浴室首选，灯暖是通过红外线灯泡辐射对空气进行加热，现有传统技术考虑不全面，具有以下弊端：
由于红外线加热不均衡，对局部加热效果明显，使得浴室上暖下凉，造成人体头热脚凉的不舒适感，且头顶的热感受最强，容易引起头昏脑涨的现象，同时红外线灯泡工作过程中产生的大量热量集聚在灯罩内部，难以排除，久而久之导致灯暖内部线路老化，加上潮湿的环境容易发生短路、漏电、爆炸等危险，并且红外线灯泡发出的光线较为强烈，会对眼睛造成刺激，引起眼部不适。
发明内容
针对现有技术存在的不足，本发明目的是提供一种PC流动柔和散射防刺眼热扩散浴霸，以解决现有技术的由于红外线加热不均衡，对局部加热效果明显，使得浴室上暖下凉，造成人体头热脚凉的不舒适感，且头顶的热感受最强，容易引起头昏脑涨的现象，同时红外线灯泡工作过程中产生的大量热量集聚在灯罩内部，难以排除，久而久之导致灯暖内部线路老化，加上潮湿的环境容易发生短路、漏电、爆炸等危险，并且红外线灯泡发出的光线较为强烈，会对眼睛造成刺激，引起眼部不适的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：
一种PC流动柔和散射防刺眼热扩散浴霸，其结构包括照明灯、红外线灯泡、散射光热量扩散灯罩、安装座、固定板，所述红外线灯泡嵌入安装于安装座的外表面，所述安装座与固定板的上表面通过嵌套的方式相连接，所述红外线灯泡的上方安装有散射光热量扩散灯罩，所述固定板的上表面嵌有照明灯，所述散射光热量扩散灯罩包括内保护罩、外防爆罩、冷却混合腔、扩散涡轮机构、辐射反射机构、热平衡机构，所述内保护罩与外防爆罩之间设有冷却混合腔，所述扩散涡轮机构嵌入安装于外防爆罩的内表面，所述辐射反射机构设于扩散涡轮机构的右侧并且与外防爆罩的内表面相连接，所述热平衡机构安装于内保护罩与外防爆罩两侧的中部。
作为本发明进一步地方案，所述冷却混合腔设有冷却液、空腔、PC树胶光散射颗粒，所述冷却液的内部含有PC树胶光散射颗粒，所述PC树胶光散射颗粒的中部设有空腔。
作为本发明进一步地方案，所述扩散涡轮机构设有支撑板、环套、扇叶、连接环，所述支撑板的顶端与环套相连接，所述环套的外侧安装有扇叶并且以转动的方式相连接，所述扇叶的外侧设有连接环。
作为本发明进一步地方案，所述辐射反射机构设有渗透罩、红外反射膜、光扩散凸透镜，所述渗透罩的内表面于红外反射膜通过黏合的方式相连接，所述渗透罩的内部嵌有光扩散凸透镜，所述光扩散凸透镜c与红外反射膜相贴合。
作为本发明进一步地方案，所述热平衡机构设有酒精稀释液、流通管、冷却管、蒸汽室，所述流通管的内部含有酒精稀释液，所述冷却管与流通管相连接，所述蒸汽室嵌入安装于冷却管的内部，所述流通管与冷却混合腔相接触，所述蒸汽室的尾端置于大气中。
作为本发明进一步地方案，所述内保护罩的中部呈凸透镜结构，采用透光玻璃材料制成。
作为本发明进一步地方案，所述扇叶按照涡轮扇叶的构造样式进行排列组合。
作为本发明进一步地方案，所述扩散涡轮机构与辐射反射机构采用等距间隔排列，并且对称分布于中心轴线的两侧
作为本发明进一步地方案，所述热平衡机构设有两个，对称分布于中心轴线的两侧。
作为本发明进一步地方案，所述流通管内部遍布细小的毛细管道，进行水汽流通。
发明有益效果
相对比较现有技术，本发明通过当红外线灯泡工作时，产生的光线先经过内保护罩进行扩散，而扩散后的光线照射到冷却混合腔的内部，经过流动的PC树胶光散射颗粒与光扩散凸透镜进一步的散射，使得光更加柔和均匀防止刺眼，同时红外线灯泡发射出的红外线，一部分照射到红外反射膜上，在其反射下向外防爆罩的两侧照射，减少红外线在头顶的集聚密度，使得红外线加热更加均衡，以防对人体造成不适，而红外线灯泡工作过程中产生的热量聚集在散射光热量扩散灯罩内部，通过内保护罩对冷却混合腔内部的冷却液传递热量，使得冷却液发生流动，推动扇叶转动，产生一定的离心力，加速冷却液的流动速度，促进冷却液之间进行热传递降温，同时冷却液对流通管内部的酒精稀释液进行加热，使得酒精稀释液蒸发吸收一部分热量，而蒸汽通过流通管内部的毛细管道进入蒸汽室，经过冷却管与外界进行热传递降温，而后蒸汽液化仔通过毛细管道回到流通管，这样连续循环对散射光热量扩散灯罩进行散热，防止散射光热量扩散灯罩由于高温爆破。
相比较于传统的浴霸，该浴霸通过内保护罩、PC树胶光散射颗粒和光扩散凸透镜进行扩散与散射，使光线更加柔和，均匀照射，不对眼部造成刺激，而后利用红外反射膜对红外线的反射特性，使集聚与头顶的红外线一部分反射到外防爆罩两侧，使得红外线加热更加均匀，使人感觉舒适，同时通过冷却液与扇叶相互运动配合，加快冷却液之间热量的传递，进行降温，利用热平衡机构内部酒精稀释液蒸发与液化过程消耗大量的热量，实现快速降温的目的。
附图说明
通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。
在附图中：

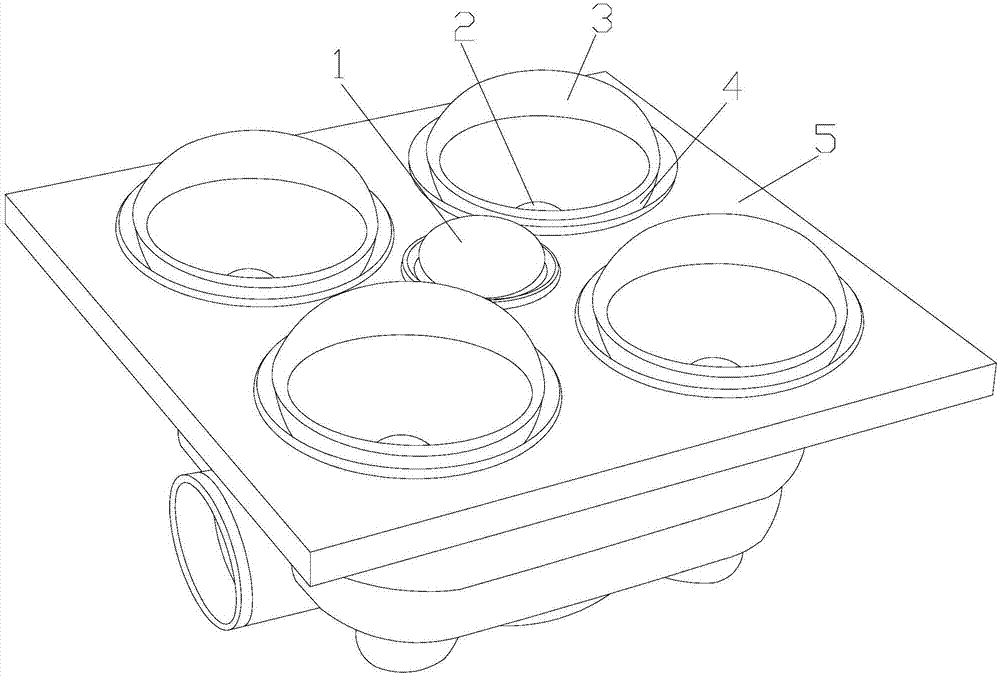

图1为本发明一种PC流动柔和散射防刺眼热扩散浴霸结构示意图。
图2为本发明一种散射光热量扩散灯罩主视局部结构平面图。
图3为本发明一种散射光热量扩散灯罩主视局部结构平面图。
图4为本发明图2中A的结构放大示意图。
图5为本发明一种散射光热量扩散灯罩中的扩散涡轮机构部件解析示意图。
图6为本发明一种散射光热量扩散灯罩中的辐射反射机构部件解析示意图。
图7为本发明一种散射光热量扩散灯罩中的热平衡机构部件解析示意图。
图中：照明灯-1、红外线灯泡-2、散射光热量扩散灯罩-3、安装座-4、固定板-5、内保护罩-31、外防爆罩-32、冷却混合腔-33、扩散涡轮机构-34、辐射反射机构-35、热平衡机构-36、冷却液-33a、空腔-33b、PC树胶光散射颗粒-33c、支撑板-341、环套-342、扇叶-343、连接环-344、渗透罩-35a、红外反射膜-35b、光扩散凸透镜-35c、酒精稀释液-361、流通管-362、冷却管-363、蒸汽室-364。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
如图1-7图所示，本发明提供一种PC流动柔和散射防刺眼热扩散浴霸的技术方案：
如图1-3所示，一种PC流动柔和散射防刺眼热扩散浴霸，其结构包括照明灯1、红外线灯泡2、散射光热量扩散灯罩3、安装座4、固定板5，所述红外线灯泡2嵌入安装于安装座4的外表面，所述安装座4与固定板5的上表面通过嵌套的方式相连接，所述红外线灯泡2的上方安装有散射光热量扩散灯罩3，所述固定板5的上表面嵌有照明灯1，所述散射光热量扩散灯罩3包括内保护罩31、外防爆罩32、冷却混合腔33、扩散涡轮机构34、辐射反射机构35、热平衡机构36，所述内保护罩31与外防爆罩32之间设有冷却混合腔33，所述扩散涡轮机构34嵌入安装于外防爆罩32的内表面，所述辐射反射机构35设于扩散涡轮机构34的右侧并且与外防爆罩32的内表面相连接，所述热平衡机构36安装于内保护罩31与外防爆罩32两侧的中部。
如图4所示，述冷却混合腔33设有冷却液33a、空腔33b、PC树胶光散射颗粒33c，所述冷却液33a的内部含有PC树胶光散射颗粒33c，所述PC树胶光散射颗粒33c的中部设有空腔33b，通过PC树胶光散射颗粒33c在冷却液33a内部的运动对刺眼的光进行充分的散射，使光更柔和，而空腔33b结构使得PC树胶光散射颗粒33c体积减小，便于PC树胶光散射颗粒33c移动。
如图5所示，所述扩散涡轮机构34设有支撑板341、环套342、扇叶343、连接环344，所述支撑板341的顶端与环套342相连接，所述环套342的外侧安装有扇叶343并且以转动的方式相连接，所述扇叶343的外侧设有连接环344，由于冷却液33a受热会在扇叶343周围发生流动，推动扇叶343的转动，而扇叶343转动会产生一定的离心力促进冷却液33a的流动，使得温度传递增强，降温快速。
如图6所示，所述辐射反射机构35设有渗透罩35a、红外反射膜35b、光扩散凸透镜35c，所述渗透罩35a的内表面于红外反射膜35b通过黏合的方式相连接，所述渗透罩35a的内部嵌有光扩散凸透镜35c，所述光扩散凸透镜35c与红外反射膜35b相贴合，红外线灯泡2发出的红外线到达红外反射膜35b后，由于反射定律，被反射到两侧，对两侧进行加热，降低头顶正上方的温度，使浴霸加热更均衡。
如图7所示，所述热平衡机构36设有酒精稀释液361、流通管362、冷却管363、蒸汽室364，所述流通管362的内部含有酒精稀释液361，所述冷却管363与流通管362相连接，所述蒸汽室364嵌入安装于冷却管363的内部，所述流通管362与冷却混合腔33相接触，所述蒸汽室364的尾端置于大气中，通过冷却管363对蒸汽室364内部的蒸汽进行冷却，从而带走流通管362内部的温度，实现降温的目的。
其具体实现原理如下：当红外线灯泡2工作时，产生的光线先经过内保护罩31进行扩散，而扩散后的光线照射到冷却混合腔33的内部，经过流动的PC树胶光散射颗粒33c与光扩散凸透镜35c进一步的散射，使得光更加柔和均匀防止刺眼，同时红外线灯泡2发射出的红外线，一部分照射到红外反射膜35b上，在其反射下向外防爆罩32的两侧照射，减少红外线在头顶的集聚密度，使得红外线加热更加均衡，以防对人体造成不适，而红外线灯泡2工作过程中产生的热量聚集在散射光热量扩散灯罩3内部，通过内保护罩31对冷却混合腔33内部的冷却液33a传递热量，使得冷却液33a发生流动，推动扇叶343转动，产生一定的离心力，加速冷却液33a的流动速度，促进冷却液33a之间进行热传递降温，同时冷却液33a对流通管362内部的酒精稀释液361进行加热，使得酒精稀释液361蒸发吸收一部分热量，而蒸汽通过流通管362内部的毛细管道进入蒸汽室364，经过冷却管363与外界进行热传递降温，而后蒸汽液化仔通过毛细管道回到流通管362，这样连续循环对散射光热量扩散灯罩3进行散热，防止散射光热量扩散灯罩3由于高温爆破。
本发明解决的问题是现有技术的由于红外线加热不均衡，对局部加热效果明显，使得浴室上暖下凉，造成人体头热脚凉的不舒适感，且头顶的热感受最强，容易引起头昏脑涨的现象，同时红外线灯泡工作过程中产生的大量热量集聚在灯罩内部，难以排除，久而久之导致灯暖内部线路老化，加上潮湿的环境容易发生短路、漏电、爆炸等危险，并且红外线灯泡发出的光线较为强烈，会对眼睛造成刺激，引起眼部不适，本发明通过上述部件的互相组合，通过内保护罩31、PC树胶光散射颗粒33c和光扩散凸透镜35c进行扩散与散射，使光线更加柔和，均匀照射，不对眼部造成刺激，而后利用红外反射膜35b对红外线的反射特性，使集聚与头顶的红外线一部分反射到外防爆罩32两侧，使得红外线加热更加均匀，使人感觉舒适，同时通过冷却液33a与扇叶343相互运动配合，加快冷却液33a之间热量的传递，进行降温，利用热平衡机构36内部酒精稀释液361蒸发与液化过程消耗大量的热量，实现快速降温的目的。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
