技术领域：
本发明涉及LED灯具技术领域，具体而言，涉及一种公众场合可供多人使用的新型LED灯具。
背景技术：
传统的家用LED射灯的结构一般采用螺钉固定的方式，这种固定连接方式不利于拆卸且不够美观。
发明内容：
本发明的解决方案如下：一种家用LED射灯，包括灯罩、透光镜、灯体和灯罩座；所述灯罩的内部设有透光板，所述透光板的顶部设有玻璃材质的圆板，所述透光板嵌在灯罩之中，所述透光板的下方连接灯体，所述灯体由数个灯体杆组成，所述数个灯体杆包围形成灯泡腔，所述灯体的下方设有灯体连接部，所述灯体连接部通过电线与电源连接，灯体连接部的上方可安装灯泡。
按照上述技术方案，本发明的家用LED射灯采用卡扣的方式安装，本发明的灯罩、透光镜、灯体和灯罩座由上而下安装，透光镜嵌入灯罩内，透光镜上设有卡块，卡块可以卡住灯体的上端，灯体由灯体杆和灯体连接部组成，灯体杆包围形成灯泡腔，灯体连接部的上部可以安装灯泡，灯罩上还设有卡簧座和卡簧，卡簧安装在卡簧座上，并且卡簧穿过灯罩座设置，灯罩座上设有安装柱，安装柱穿过卡簧座上的安装孔，如此可固定灯罩座，灯罩座上还设有灯罩座片，灯罩座片可对灯体起到支撑作用。
本发明的LED射灯的结构完全通过嵌合的方式组合在一起，如此的组合方式便于拆卸，且组成的结构更合牢固。
作为对上述技术方案中透光镜的说明，所述透光镜的内壁上设有卡块，所述卡块的数量为两个，两个卡块对称于透光镜的内置之中，所述卡块与灯体的上部接触。
作为对上述技术方案中的灯罩的说明，所述灯罩的下方设有卡簧座，所述卡簧座为竖直设立的弧形板，所述卡簧座的数量为两个，两个卡簧座对称设置。所述卡簧座设有卡簧座槽，所述卡簧座槽内安装卡簧；所述卡簧座的下方设有卡簧片，所述卡簧片的数量为两个，所述两个卡簧片对称设置。所述卡簧座的两侧设有安装孔，所述安装孔的数量为两个。
作为对上述技术方案中的灯罩座的说明，所述灯罩座设有灯罩座槽，所述灯罩座槽为长条形，所述灯罩座槽的数量为两个，所述卡簧穿过灯罩座槽。所述灯罩座上还设有安装柱，所述安装柱的数量为两个，所述安装柱通过安装孔安装；所述灯罩座上还设有灯罩座片，所述灯罩座片的数量为两个。
附图说明：
下面结合附图对本发明做进一步的说明：

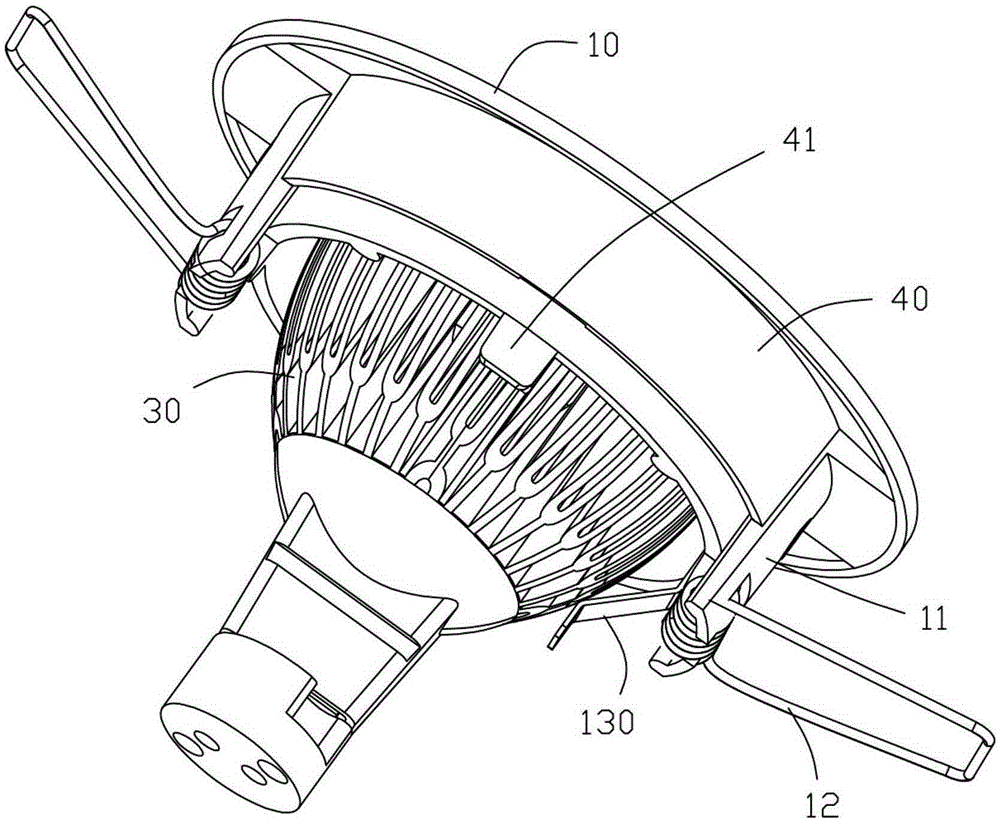

图1为本发明的立体结构示意图；
图2为本发明的前视结构示意图；
图3为本发明的左视结构示意图；
图4为本发明的爆炸结构示意图。
具体实施方式：
结合图1至图4，一种家用LED射灯，包括灯罩10、透光镜20、灯体30和灯罩座40；所述灯罩10的内部设有透光板20，所述透光板20的顶部设有玻璃材质的圆板，所述透光板20嵌在灯罩10之中，所述透光板20的下方连接灯体30，所述灯体30由数个灯体杆32组成，所述数个灯体杆32包围形成灯泡腔300，所述灯体30的下方设有灯体连接部31，所述灯体连接部31通过电线与电源连接，灯体连接部31的上方可安装灯泡。
结合图1-4，所述透光镜20的内壁上设有卡块21，所述卡块21的数量为两个，两个卡块21对称于透光镜20的内置之中，所述卡块21与灯体30的上部接触。
结合图4，所述灯罩10的下方设有卡簧座11，所述卡簧座11为竖直设立的弧形板，所述卡簧座11的数量为两个，两个卡簧座11对称设置。所述卡簧座11设有卡簧座槽110，所述卡簧座槽110内安装卡簧12；所述卡簧座11的下方设有卡簧片130，所述卡簧片130的数量为两个，所述两个卡簧片130对称设置。所述卡簧座11的两侧设有安装孔120，所述安装孔120的数量为两个。
结合图4，所述灯罩座40设有灯罩座槽400，所述灯罩座槽400为长条形，所述灯罩座槽400的数量为两个，所述卡簧12穿过灯罩座槽400。
结合图3和图4，所述灯罩座40上还设有安装柱42，所述安装柱42的数量为两个，所述安装柱42通过安装孔120安装；所述灯罩座40上还设有灯罩座片41，所述灯罩座片41的数量为两个。
实际操作中，本发明的家用LED射灯采用卡扣的方式安装，本发明的灯罩10、透光镜20、灯体30和灯罩座40由上而下安装，透光镜20嵌入灯罩10内，透光镜20上设有卡块21，卡块21可以卡住灯体30的上端，灯体30由灯体杆32和灯体连31接部组成，灯体杆32包围形成灯泡腔300，灯体连接部31的上部可以安装灯泡，灯罩10上还设有卡簧座11和卡簧12，卡簧12安装在卡簧座11上，并且卡簧12穿过灯罩座40设置，灯罩座40上设有安装柱42，安装柱42穿过卡簧座11上的安装孔120，如此可固定灯罩座40，灯罩座40上还设有灯罩座片41，灯罩座片41可对灯体起30到支撑作用。
以上内容仅为本发明的较佳实施方式，对于本领域的普通技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本发明的限制。
