技术领域
本发明涉及照明领域,特别是打光灯领域。
背景技术
打光是指在电影摄制中,设计、安排人工或自然光源的工作。现有技术中一般的灯管功能单一,只是提供照明,不包含有打光灯的功能。
一般的打光灯,调色都需要人工来完成,没有机械自动调色功能,即使极少数得打光灯具有不需要人工完成的调色功能,也是依靠改变灯光自身的颜色来达到调色的目的,这样所涉及到的成本较高。
因此,如何对市场的灯管以及打光灯进行结合、改进,使其克服上述缺点又能具有本来的功能,是本领域技术人员亟待解决的一个问题。
发明内容
本发明的主要目的在于提供一种具有打光灯功能,且可机械自动调色、成本较低、结构简单的灯管两端打光灯。
为达到以上目的,本发明采用的技术方案为:灯管两端打光灯,包括打光模块、伸缩模块、支架、灯管、连杆,所述灯管的两侧连接有打光模块,且所述打光模块的外侧还与支架连接,所述的伸缩模块设置在灯管与支架之间,且所述伸缩模块固定连接在支架上,所述的伸缩模块还通过连杆与打光模块连接。
作为改进,所述打光模块包括调色玻璃a、调色玻璃b、调色玻璃c、旋转灯架、打光灯、电机b,所述的调色玻璃c设置在调色玻璃b的内侧,所述调色玻璃b设置在调色玻璃a的内侧,所述调色玻璃a上固定连接有连杆,所述调色玻璃c固定连接于支架,所述旋转灯架、电机b设置在灯管两侧的调色玻璃a、调色玻璃b、调色玻璃c的内部,且所述的旋转灯架由电机b驱动,所述的打光灯设置在旋转灯架上。
作为进一步改进,所述的调色玻璃b的一端设置有卡扣,所述调色玻璃c的一端也设置有卡扣,且所述的调色玻璃b通过卡扣扣住调色玻璃a的内部,所述调色玻璃c通过卡扣扣住调色玻璃b的内部。
作为进一步改进,所述调色玻璃a、调色玻璃b、调色玻璃c由多种颜色的薄膜透镜组成,所述的调色玻璃a、调色玻璃b、调色玻璃c内部为环形中空结构,且在调色玻璃a、调色玻璃b、调色玻璃c上分别设置有一个橡胶注射口。
作为进一步改进,所述伸缩模块包括伸缩杆a、伸缩杆b、弹簧、电机a、斜齿轮a、斜齿轮b,所述伸缩杆a的一端固定连接在支架上,另一端套在伸缩杆b的一端,所述的伸缩杆b的另一端固定连接有电机a,所述电机a的转轴上连接有斜齿轮a,所述斜齿轮a与斜齿轮b咬合连接,所述斜齿轮b上固定连接有连杆,所述的弹簧环套在连杆a、连杆b、电机a的外部。
作为进一步改进,所述灯管的两侧设置有螺纹。
与现有技术相比,本发明的优点在于:本发明不仅解决了在会议室讨论或者做实验的时候会特别需要打光灯功能时,灯管没有打光灯功能的问题,还采用机械传动的方式自动调色解决了现有打光灯没有自动调色功能的问题,并且以成本较低的方式实现了对调色玻璃进行颜色改变。
附图说明

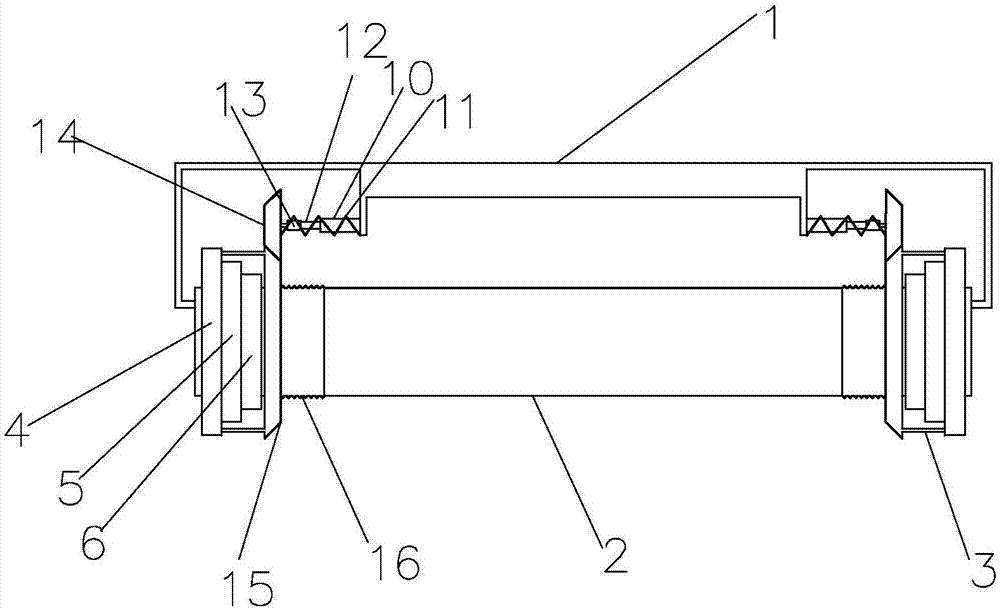

图1是本发明的整体结构示意图;
图2是本发明打光模块内部的结构示意图;
图3是本发明打光模块的局部放大剖视图;
具体实施方式
以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例,本领域技术人员可以想到其他显而易见的变型。
如图1~2所示,本发明的一个实施例:灯管两端打光灯,包括打光模块、伸缩模块、支架(1)、灯管(2)、连杆(3),所述灯管(2)的两侧连接有打光模块,且所述打光模块的外侧还与支架(1)连接,所述的伸缩模块设置在灯管(2)与支架(1)之间,且所述伸缩模块固定连接在支架(1)上,所述的伸缩模块还通过连杆(3)与打光模块连接。
为了实现打光灯功能,所述打光模块包括调色玻璃a(4)、调色玻璃b(5)、调色玻璃c(6)、旋转灯架(7)、打光灯(8)、电机b(9),所述的调色玻璃c(6)设置在调色玻璃b(5)的内侧,所述调色玻璃b(5)设置在调色玻璃a(4)的内侧,所述调色玻璃a(4)上固定连接有连杆(3),所述调色玻璃c(6)固定连接于支架(1),所述旋转灯架(7)、电机b(9)设置在灯管(2)两侧的调色玻璃a(4)、调色玻璃b(5)、调色玻璃c(6)的内部,且所述的旋转灯架(7)由电机b(9)驱动,所述的打光灯(8)设置在旋转灯架(7)上;所述的调色玻璃b(5)的一端设置有卡扣,所述调色玻璃c(6)的一端也设置有卡扣,且所述的调色玻璃b(5)通过卡扣扣住调色玻璃a(4)的内部,所述调色玻璃c(6)通过卡扣扣住调色玻璃b(5)的内部。
为了实现机械传动自动调色功能,所述伸缩模块包括伸缩杆a(10)、伸缩杆b(11)、弹簧(12)、电机a(13)、斜齿轮a(14)、斜齿轮b(15),所述伸缩杆a(10)的一端固定连接在支架(1)上,另一端套在伸缩杆b(11)的一端,所述的伸缩杆b(11)的另一端固定连接有电机a(13),所述电机a(13)的转轴上连接有斜齿轮a(14),所述斜齿轮a(14)与斜齿轮b(15)咬合连接,所述斜齿轮b(15)上固定连接有连杆(3),所述的弹簧(12)环套在连杆a(10)、连杆b(11)、电机a(13)的外部;所述灯管(2)的两侧设置有螺纹(16)。
如图3所示,为了低成本实现对调色玻璃进行颜色改变,所述调色玻璃a(4)、调色玻璃b(5)、调色玻璃c(6)由多种颜色的薄膜透镜组成,所述的调色玻璃a(4)、调色玻璃b(5)、调色玻璃c(6)内部为环形中空结构,且在调色玻璃a(4)、调色玻璃b(5)、调色玻璃c(6)上分别设置有一个橡胶注射口(17)。
本发明的工作原理为:在斜齿轮b的转动带动下,调色玻璃a、调色玻璃b、调色玻璃c对打光灯方向进行打光调色,打光调色时电机旋转方向与螺纹旋转方向相反,使其不能进入螺纹轨道;两个斜齿轮之间的配合带动调色玻璃a运动,伸缩杆b上带有一个电机a带动斜齿轮a转动,斜齿轮a带动斜齿轮b转动,斜齿轮b带动连杆与调色玻璃a进行转动,调色玻璃a、调色玻璃b、调色玻璃c对打光灯进行渲染调色,斜齿轮b在转动时会沿着螺纹轴向移动,通过与连杆以及卡扣的连接来带动调色玻璃a、调色玻璃b、调色玻璃c轴向移动,斜齿轮b在斜齿轮a的转动带动下向右移动,斜齿轮a在斜齿轮b的挤压下,伸缩杆的支撑下也向右运动,以达到在不需要调色玻璃a、调色玻璃b、调色玻璃c时可以将调色玻璃a、调色玻璃b、调色玻璃c撤离,电机a逆向转动时,斜齿轮b向左运动,斜齿轮a在弹簧与伸缩杆的支撑下也向左运动,以此持续带动斜齿轮b,使调色玻璃a、调色玻璃b、调色玻璃c将打光灯遮住;调色玻璃a、调色玻璃b、调色玻璃c内部都是环形中空的,内部可以通过橡胶注射口注射有色透明液体或者有色透明气体来改变调色玻璃的颜色,以此达到光照射出的颜色改变。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是本发明的原理,在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
