技术领域
本发明涉及公路声屏障清洗技术领域，具体为一种公路声屏障清洗装置。
背景技术
随着经济的不断发展，交通设施工程也得到了很大程度的提高，然而在公路的建设过程中，不可避免的是对公路的养护，通常，一般的公路保护措施主要有隔离护栏、声屏障等，而在隔离护栏、声屏障的使用过程中往往需要对其进行清洗工作，目前，现有的声屏障清洗装置在清洗的过程中往往无法实现毛刷体的转动功能，从而很大程度的影响了清洗工程中的工作效率，还有些清洗装置在使用的过程中无法实现对水质的收集利用功能，从而很容易造成大量水质的浪费，而且大量的水质也会给环境带来严重的污染，甚至有些清洗装置无法实现对清理角度的调节功能，从而严重的影响了清洗装置在使用时的便利程度。
发明内容
本发明的目的在于提供一种公路声屏障清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种公路声屏障清洗装置，包括中空壳体、连接柱、电机、盘刷和固定架，所述中空壳体内部的一端固定有电机,电机一侧的中空壳体内部安装有微型水泵，所述中空壳体靠近电机一端的外壁上固定有支撑体,支撑体远离中空壳体一侧的中心位置处设有转动腔，所述转动腔的内部设有盘刷，盘刷靠近支撑体一侧的中心位置处固定有转轴，且转轴远离盘刷的一端贯穿支撑体并通过联轴器与电机的输出端连接，所述盘刷的外侧壁上安装有六个T型支撑块，且相邻T型支撑块之间的夹角为六十度，所述盘刷上方的支撑体内部设有输水管，且输水管远离支撑体的一端贯穿中空壳体并与微型水泵的输出端连通，所述盘刷上方的支撑体顶端固定有立柱,立柱顶端的一侧铰接有铰接球，所述铰接球的顶端固定有弹性支板，弹性支板远离铰接球的一侧设有毛刷，所述中空壳体下方的支撑体两端皆安装有固定架,固定架的底端固定有防撞板，所述防撞板的顶端安装有集水箱，集水箱的内部固定有过滤网，所述集水箱内部的中心位置处设有进水管，且进水管的顶端贯穿中空壳体并与微型水泵的输入端连通，所述固定架远离集水箱一侧的外壁上设有集水壳体，且集水壳体靠近固定架的一端与集水箱连通。
优选的，所述中空壳体远离支撑体一端的两侧壁上安装有相互对称的连接柱。
优选的，所述进水管位于集水箱内部的一端固定有筛网。
优选的，所述T型支撑块位置处的转动腔侧壁上设有T型槽，且T型支撑块位于T型槽的内部。
优选的，所述铰接球一侧的弹性支板内部设有漏水孔，且漏水孔处于水平位置时与输水管连通。
优选的，所述集水箱最低点的高度小于集水壳体最低点的高度。
优选的，所述集水壳体远离固定架的一端固定有吸水软板。
与现有技术相比，本发明的有益效果是：通过在中空壳体内部的一端固定电机,电机的输出端安装转轴，并通过联轴器与并通过在转动腔的内部设T型槽、盘刷，盘刷的外侧壁上安装T型支撑块，实现了盘刷的转动，从而提高了清洗过程中的工作效率，通过在中空壳体内部安装微型水泵，防撞板的顶端安装集水箱，并通过在固定架远离集水箱一侧的外壁上设集水壳体，集水壳体的一端固定吸水软板，实现了水质的循环利用，避免了水质源的污染，同时通过在盘刷上方的支撑体顶端固定立柱,立柱顶端的一侧铰接铰接球，铰接球的顶端固定弹性支板，弹性支板远离铰接球的一侧设毛刷，实现了清洗装置角度的调节功能的，从而提高了清洗过程中的便利程度，本发明不仅提高了清洗过程中的工作效率，提高了清洗过程中的便利程度，而且实现了水质的循环利用。
附图说明

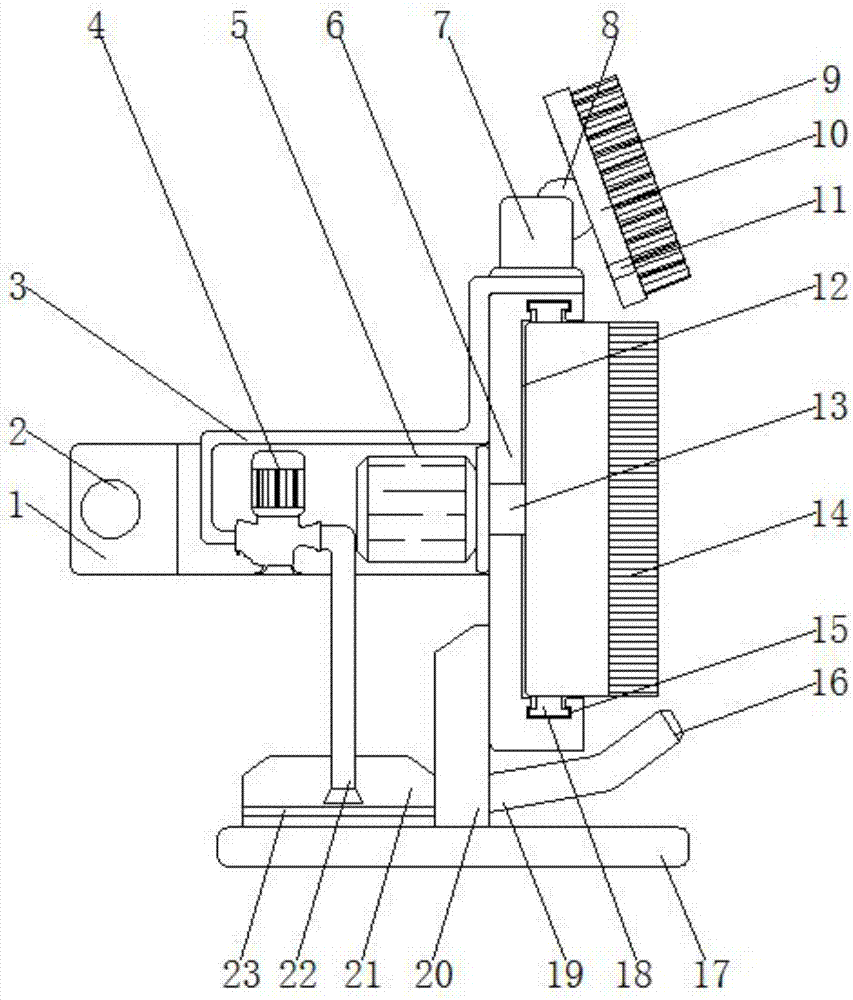

图1为本发明的结构示意图；
图2为本发明的侧视图；
图3为本发明的支撑体示意图；
图4为本发明的盘刷侧视图。
图中：1-中空壳体；2-连接柱；3-输水管；4-微型水泵；5-电机；6-支撑体；7-立柱；8-铰接球；9-毛刷；10-弹性支板；11-漏水孔；12-转动腔；13-转轴；14-盘刷；15-T型槽；16-吸水软板；17-防撞板；18-T型支撑块；19-集水壳体；20-固定架；21-集水箱；22-进水管；23-过滤网。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，本发明提供的一种实施例：一种公路声屏障清洗装置，包括中空壳体1、连接柱2、电机5、盘刷14和固定架20，中空壳体1内部的一端固定有电机5,该电机5的型号可为Y112M-2，电机5一侧的中空壳体1内部安装有微型水泵4，该微型水泵4的型号可为150QJ20-66/11，中空壳体1靠近电机5一端的外壁上固定有支撑体6,中空壳体1远离支撑体6一端的两侧壁上安装有相互对称的连接柱2，用于清洗装置的装配，支撑体6远离中空壳体1一侧的中心位置处设有转动腔12，转动腔12的内部设有盘刷14，盘刷14靠近支撑体6一侧的中心位置处固定有转轴13，且转轴13远离盘刷14的一端贯穿支撑体6并通过联轴器与电机5的输出端连接，盘刷14的外侧壁上安装有六个T型支撑块18，且相邻T型支撑块18之间的夹角为六十度，T型支撑块18位置处的转动腔12侧壁上设有T型槽15，且T型支撑块18位于T型槽15的内部，用于对盘刷14的支撑，盘刷14上方的支撑体6内部设有输水管3，且输水管3远离支撑体6的一端贯穿中空壳体1并与微型水泵4的输出端连通，盘刷14上方的支撑体6顶端固定有立柱7,立柱7顶端的一侧铰接有铰接球8，铰接球8的顶端固定有弹性支板10，铰接球8一侧的弹性支板10内部设有漏水孔11，且漏水孔11处于水平位置时与输水管3连通，便于水质的流出，弹性支板10远离铰接球8的一侧设有毛刷9，中空壳体1下方的支撑体6两端皆安装有固定架20,固定架20的底端固定有防撞板17，防撞板17的顶端安装有集水箱21，集水箱21的内部固定有过滤网23，集水箱21内部的中心位置处设有进水管22，且进水管22的顶端贯穿中空壳体1并与微型水泵4的输入端连通，进水管22位于集水箱21内部的一端固定有筛网，避免进水管22的堵塞，固定架20远离集水箱21一侧的外壁上设有集水壳体19，且集水壳体19靠近固定架20的一端与集水箱21连通，集水箱21最低点的高度小于集水壳体19最低点的高度，便于水质的流动，集水壳体19远离固定架20的一端固定有吸水软板16，便于对水质的吸收。
在吸水软板16的内壁设有多个真空管道，这些真空管道与外置的真空源连接，大大提高吸水软板16的吸水效率。
工作原理：当需要对声屏障进行清理时，首先通过中空壳体1内部电机5的转动,带动电机输出端转轴13的转动，从而使盘刷14在支撑块18与转动腔12内壁的T型槽15相配合情况下转动，完成声屏障的清理工作，当需要实现水质的循环利用时，通过中空壳体内部微型水泵4的工作，将防撞板17顶端集水箱21内部的水质经进水管22与输水管3输送至声屏障表面，之后在通过固定架一侧的集水壳体19与集水壳体19一端的吸水软板16对声屏障表面的水质进行收集，收集后的水质会流入集水箱21内部，在由集水箱21内部的过滤网23过滤后，最后经微型水泵4抽取，完成水质的循环利用工作，当需要调节清洗角度时，通过调节立柱7顶端的铰接球8，使铰接球8顶端的弹性支板10小幅度转动，从而使弹性支板10远离铰接球8一端的毛刷9转动，完成清洗角度的调节工作。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
