技术领域
本发明涉及环保领域，更具体地说，涉及一种设置有三级异物分离的气力输送系统。
背景技术
随着现代工业的发展，社会环保意识的不断加强，对气力输送环保要求越来越高。
现有气力输送系统主要存在以下一些问题：
采用气力输送方式输送的粉体物料内混有一些异物，异物会造成仓泵进料不畅、仓泵出料口被堵、异物进入输送管道内造成气力输送效能降低甚至发生频繁堵管等问题。从而造成气力输送系统运行不稳定和不可靠，设备维护工作量大，设备故障率较高。
发明内容
本发明主要解决的技术问题在于，针对现有技术上的上述缺陷，提供一种设置有三级异物分离的气力输送系统。
本发明解决其技术问题所采用的技术方案是：构造一种设置有三级异物分离的气力输送系统，包括依次连接的灰仓、初级异物分离设备、第二级异物分离设备、第三级异物分离设备、气动出料阀、输灰管道压力传感器、输灰管道、尾端卸料箱、中央灰仓以及系统控制装置；初级异物分离设备包括灰仓内靠近出料口上部设置的一套初级异物分离装置和初级分离出来的异物排出口；第二级异物分离设备包括设置在灰仓出料口下部的一套空气流化式异物分离加料装置及设置于空气流化式异物分离加料装置端部卸料口处的第二级分离出来的异物排出口；第三级异物分离设备由输灰管道上的异物分离装置及其上设置的第三级异物分离装置异物排出口组成；在第二级异物分离设备与第三级异物分离设备之间设置有仓泵，仓泵通过仓泵进料溜管与第二级异物分离设备中的空气流化式异物分离加料装置相连，仓泵进料溜管靠近仓泵进料处设置有气动进料阀，所述仓泵上带有气动排气阀，仓泵出料处设有仓泵出料流化装置和仓泵出料口助推装置，与输灰管道上的异物分离装置相连；输送气源包括压缩空气气源储气罐和输送气源阀组。
本发明所述的一种设置有三级异物分离的气力输送系统，灰仓内靠近出料口上部设置一套初级异物分离装置和初级分离出来的异物排出口，对灰仓内进入仓泵的粉体物料内混有的异物进行初级分离。
本发明所述的一种设置有三级异物分离的气力输送系统，在所述灰仓出料口下部设置一套空气流化式异物分离加料装置和第二级分离出来的异物排出口，对从灰仓出来并经过初级分离筛分的粉体物料在进入仓泵之前进行第二级分离分选。
本发明所述的一种设置有三级异物分离的气力输送系统，在所述仓泵出料口附近设置一套输灰管道上的异物分离装置和第三级异物分离装置异物排出口，对由仓泵内输入输灰管道中粉体物料中夹带有的异物进行第三级分离过滤，清除异物，有效确保气力输送系统运行的可靠性和稳定性。
本发明的有益效果：
减少气力输送系统的设备维修量，并有效提高了气力输送系统的运行稳定性和可靠性（与现在广泛使用的气力输送系统对比，最大优点就在于此）。
附图说明

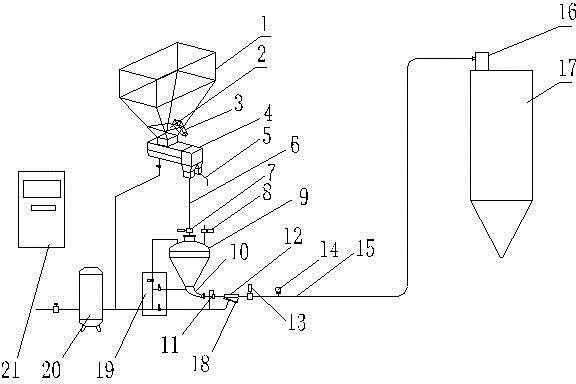

图1是本发明一种设置有三级异物分离的气力输送系统示意图。
图中：1、灰仓 2、初级异物分离装置 3、初级分离出来的异物排出口 4、空气流化式异物分离加料装置 5、第二级分离出来的异物排出口 6、仓泵进料溜管 7、气动进料阀 8、气动排气阀 9、仓泵 10、仓泵出料流化装置 11、仓泵出料口助推装置 12、输灰管道上的异物分离装置 13、气动出料阀 14、输灰管道压力传感器 15、输灰管道 16、尾端卸料箱 17、中央灰仓 18、第三级异物分离装置异物排出口 19、输送气源阀组 20、压缩空气气源储气罐 21、系统控制装置。
具体实施方式
为了对本发明的技术特征、目的以及效果有更加清楚地了解，现对照附图详细说明本发明的具体实施方式。
如图1所示，一种设置有三级异物分离的气力输送系统，包括依次连接的灰仓1、初级异物分离设备、第二级异物分离设备、第三级异物分离设备、气动出料阀13、输灰管道压力传感器14、输灰管道15、尾端卸料箱16、中央灰仓17以及系统控制装置21；初级异物分离设备包括灰仓1内靠近出料口上部设置的一套初级异物分离装置2和初级分离出来的异物排出口3；第二级异物分离设备包括设置在灰仓1出料口下部的一套空气流化式异物分离加料装置4及设置于空气流化式异物分离加料装置4端部卸料口处的第二级分离出来的异物排出口5；第三级异物分离设备由输灰管道上的异物分离装置12及其上设置的第三级异物分离装置异物排出口18组成；在第二级异物分离设备与第三级异物分离设备之间设置有仓泵9，仓泵9通过仓泵进料溜管6与第二级异物分离设备中的空气流化式异物分离加料装置4相连，仓泵进料溜管6靠近仓泵9进料处设置有气动进料阀7，所述仓泵9上带有气动排气阀8，仓泵9出料处设有仓泵出料流化装置10和仓泵出料口助推装置11，与输灰管道上的异物分离装置12相连；输送气源包括压缩空气气源储气罐20和输送气源阀组19。
进一步的，所述灰仓1内靠近出料口上部设置一套初级异物分离装置2和初级分离出来的异物排出口3，对灰仓1内进入仓泵的粉体物料内混有的异物进行初级分离。
进一步的，在所述灰仓1出料口下部设置一套空气流化式异物分离加料装置4和第二级分离出来的异物排出口5，对从灰仓1出来并经过初级分离筛分的粉体物料在进入仓泵9之前进行第二级分离分选。
进一步的，在所述仓泵9出料口附近设置一套输灰管道上的异物分离装置12和第三级异物分离装置异物排出口18，对由仓泵9内输入输灰管道15中粉体物料中夹带有的异物进行第三级分离过滤，清除异物，有效确保气力输送系统运行的可靠性和稳定性。
在仓泵9进行加料过程中，通过设置的初级异物分离设备、第二级异物分离设备有效分离掉粉体物料中混入的异物，如尺寸过大的团块、设备脱落下来的金属零部件以及其它尺寸较大的杂物等。粉体物料经仓泵9出料口附近设置的一套输灰管道上的异物分离装置12和第三级分离出来的异物排出口18，对其中夹带有的异物进行进一步分离清除，有效确保气力输送系统运行的可靠性和稳定性。
以上内容是结合具体的优选技术方案对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本发明的保护范围。
