本发明为申请人于2016年08月28日提出的专利申请号为“201610734706.X”、名称为“一种高频响继电器”的中国发明专利申请的分案申请，其全部内容结合于本申请之中。
技术领域
本发明涉及继电器技术领域，特别涉及一种高频响继电器。
背景技术
继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”，故在电路中起着自动调节、安全保护、转换电路等作用。传统的继电器是用一个弹性铜片作为动触头，其弹性差，多次使用后易产生疲劳裂纹，影响其使用寿命，同时其响应频率也不高，因此急需一种具有高频响应的新型继电器。
发明内容
针对上述问题，本发明提供一种高频响继电器，通过推拉电磁铁控制主电路的通断，配合齿轮齿条速度放大机构，使触点接触的速度更快，响应频率更高。
本发明所使用的技术方案是：一种高频响继电器，包括底板、3根立柱、三角支架、锥形滑块、推拉电磁铁、三个接触单元，其特征在于：所述的3根立柱竖直安装在底板上方，在立柱的上方安装有三角支架，在三角支架的中央有一个竖直向下的圆柱轴，所述的锥形滑块中心有一个圆孔并通过这个圆孔安装在圆柱轴上，其小端在下，大端在上，锥形滑块可以上下滑动，其滑动是通过推拉电磁铁控制的，推拉电磁铁的外壳固定在底板上，推拉电磁铁的衔铁与锥形滑块的底部相连；
所述的三个接触单元均匀布置在底板上方，每个接触单元包括第一支撑杆、铜环、2个动触头、2个螺旋弹簧、滑动杆、齿轮摆杆、齿条、齿轮安装架、第二支撑杆、滚轮、2个第三铰支座和分闸弹簧，所述的第一支撑杆和第二支撑杆安装在底板上方且第一支撑杆位于第二支撑杆外侧，第二支撑杆上部有一个水平方向上的圆孔；所述的齿条后部有一个圆杆，圆杆滑动安装在第二支撑杆上部的圆孔中，所述的分闸弹簧安装在圆杆上，一端与第二支撑杆接触，另一端与圆杆端部接触，在圆杆的端部安装有一个滚轮，滚轮与锥形滑块接触，所述的齿轮安装架安装在第二支撑杆侧面，在齿轮安装架上安装有一个齿轮摆杆，齿轮摆杆的上部是一个齿轮，齿轮与齿条互相啮合，齿轮下部固定有一根连接杆，在连接杆的末端有一个球头；所述的第一支撑杆上部有一个方孔，滑动杆滑动安装在方孔中，所述的滑动杆前端有2个第一铰支座，滑动杆后部有一个卡槽，齿轮摆杆下部的球头安装在卡槽中，所述的2个第三铰支座对称安装在滑动杆的上下两侧；所述的铜环通过一根轴固定安装在第一支撑杆上并位于2个动触头的内侧；
所述的动触头包括绝缘杆、柱销、第二铰支座、触点、接线端子，其中柱销固定在绝缘杆顶部，第二铰支座固定在绝缘杆中部，触点安装在绝缘杆下部并与接线端子相连，触点和接线端子采用紫铜材料制作，动触头通过柱销安装在第一铰支座上，所述的螺旋弹簧一端铰接在第二铰支座上，另一端铰接在第三铰支座上。
由于本发明采用了上述技术方案，本发明具有以下优点：本发明通过推拉电磁铁控制主电路的通断，配合齿轮齿条速度放大机构，使触点接触的速度更快，响应频率更高。
附图说明

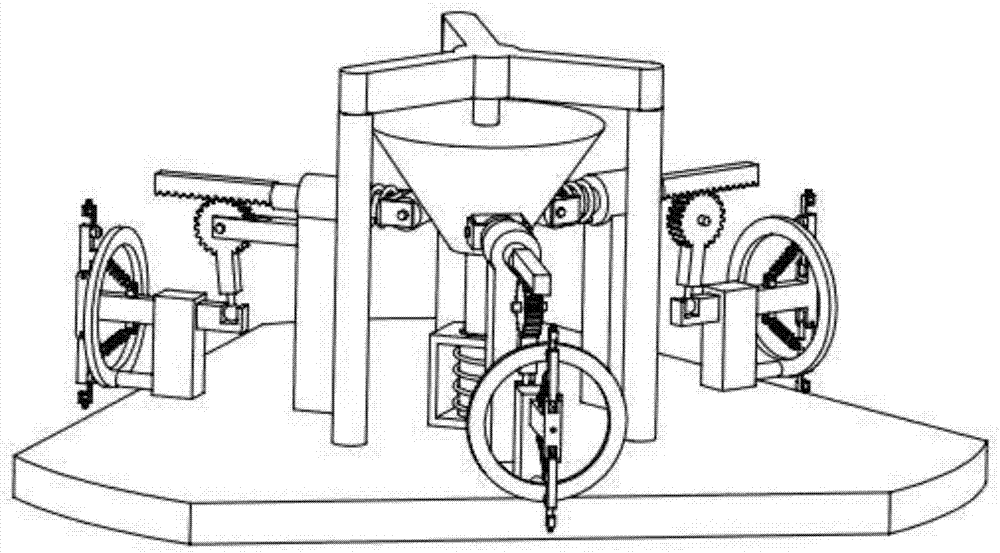

图1、图5为本发明整体结构示意图。
图2为本发明的接触单元局部放大图。
图3为本发明的滑动杆结构示意图。
图4为本发明的动触头结构示意图。
附图标号：1-底板；2-第一支撑杆；3-铜环；4-动触头；5-螺旋弹簧；6-滑动杆；7-齿轮摆杆；8-齿条；9-齿轮安装架；10-第二支撑杆；11-立柱；12-三角支架；13-滚轮；14-锥形滑块；15-推拉电磁铁；16-第三铰支座；17-分闸弹簧；401-绝缘杆；402-柱销；403-第二铰支座；404-触点；405-接线端子；601-第一铰支座；602-卡槽。
具体实施方式
下面通过实施例，并结合附图，对本发明的技术方案作进一步具体的说明。
实施例
如图1、图2、图3、图4、图5所示，一种高频响继电器，包括底板1、3根立柱11、三角支架12、锥形滑块14、推拉电磁铁15、三个接触单元，其特征在于：所述的3根立柱11竖直安装在底板1上方，在立柱11的上方安装有三角支架12，在三角支架12的中央有一个竖直向下的圆柱轴，所述的锥形滑块14中心有一个圆孔并通过这个圆孔安装在圆柱轴上，其小端在下，大端在上，锥形滑块14可以上下滑动，其滑动是通过推拉电磁铁15控制的，推拉电磁铁15的外壳固定在底板1上，推拉电磁铁15的衔铁与锥形滑块14的底部相连；
所述的三个接触单元均匀布置在底板1上方，每个接触单元包括第一支撑杆2、铜环3、2个动触头4、2个螺旋弹簧5、滑动杆6、齿轮摆杆7、齿条8、齿轮安装架9、第二支撑杆10、滚轮13、2个第三铰支座16和分闸弹簧17，所述的第一支撑杆2和第二支撑杆10安装在底板1上方且第一支撑杆2位于第二支撑杆10外侧，第二支撑杆10上部有一个水平方向上的圆孔；所述的齿条8后部有一个圆杆，圆杆滑动安装在第二支撑杆10上部的圆孔中，所述的分闸弹簧17安装在圆杆上，一端与第二支撑杆10接触，另一端与圆杆端部接触，在圆杆的端部安装有一个滚轮13，滚轮13与锥形滑块14接触，所述的齿轮安装架9安装在第二支撑杆10侧面，在齿轮安装架9上安装有一个齿轮摆杆7，齿轮摆杆7的上部是一个齿轮，齿轮与齿条8互相啮合，齿轮下部固定有一根连接杆，在连接杆的末端有一个球头；所述的第一支撑杆2上部有一个方孔，滑动杆6滑动安装在方孔中，所述的滑动杆6前端有2个第一铰支座601，滑动杆6后部有一个卡槽602，齿轮摆杆7下部的球头安装在卡槽602中，所述的2个第三铰支座16对称安装在滑动杆6的上下两侧；所述的铜环3通过一根轴固定安装在第一支撑杆2上并位于2个动触头4的内侧；
所述的动触头4包括绝缘杆401、柱销402、第二铰支座403、触点404、接线端子405，其中柱销402固定在绝缘杆401顶部，第二铰支座403固定在绝缘杆401中部，触点404安装在绝缘杆401下部并与接线端子405相连，触点404和接线端子405采用紫铜材料制作，动触头4通过柱销402安装在第一铰支座601上，所述的螺旋弹簧5一端铰接在第二铰支座403上，另一端铰接在第三铰支座16上。
本发明工作原理：本发明通过推拉电磁铁15控制主电路的通断，当推拉电磁铁15通电时，衔铁带动锥形滑块14向下移动，锥形滑块14通过对滚轮13的压力使圆杆和齿条8向外移动，齿条8带动齿轮摆杆7逆时针转动，齿轮摆杆7通过底部的球头使滑动杆6向内移动，滑动杆6带动2个动触头4同时和铜环3接触，主电路导通；当推拉电磁铁15断电时，在分闸弹簧17以及上述传动机构的作用力下，两个动触头4和铜环3脱离接触，电路断开。
