技术领域
本发明涉及餐饮清洁设备领域，特别是一种用于矩形餐桌的自动清洁装置。
背景技术
通常在餐饮服务行业，都是有专业的服务人员对吃完的饭桌进行擦拭，但是顾客多而且人员不够的时候，需要一种设备来帮助服务人员进行清洁，因此设计一种设备装置进行自动清洁是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种用于矩形餐桌的自动清洁装置。
实现上述目的本发明的技术方案为，一种用于矩形餐桌的自动清洁装置，包括矩形餐桌本体，所述矩形餐桌本体一侧的一组支腿上套装有矩形收集盒，所述矩形餐桌本体上设有自行移动清扫机构，所自行移动清扫机构由设置在矩形餐桌本体上方的矩形框架、设置在矩形框架下表面四角处的两组一号支腿、套装在矩形框架上的矩形板、设置在矩形板上的清洁液箱体、开在清洁液箱体下表面的条形开口、贯穿条形开口的一号转动轴、套装在一号转动轴上的一号轴承、套装在一号轴承上的多角圆盘、分别设置在多角圆盘角上的清洁毛刷和可替换毛巾、开在清洁液箱体下表面且与条形开口为一条直线的矩形凹槽、嵌装在矩形凹槽内且与一号转动轴一端相连接的微型旋转电机、设置在清洁液箱体内且位于多角圆盘上方的矩形板、设置在矩形板上的清洁液盒体和水盒体、设置在水盒体内侧表面上的多个加热片、开在清洁液箱体前表面的一组一号圆形开口、开在清洁液盒体和水盒体侧表面的二号圆形开口、设置在清洁液盒体和水盒体内下表面的微型抽吸泵、一端与微型抽吸泵连接且依次通过二号圆形开口和一号圆形开口的一组折型管、设置在每个折型管一端的喷头、设置在清洁液箱体侧表面的折型把手、设置在清洁液箱体内且位于矩形板上的移动电源共同构成的，所述一号支腿的内侧表面上设有动力前进机构，所述清洁液箱体上表面设有控制器，所述移动电源与控制器电性连接，所述控制器与自行移动清扫机构和动力前进机构电性连接。
所述动力前进机构由设置在每个一号支腿内侧表面上的短圆柱、套装在每个短圆柱上的二号轴承、设置在每个二号轴承下表面的N型架、套装在每个N型架横梁上的横向移动轮共同构成的。
所述矩形框架四边均为可伸缩支杆。
所述一号支腿均为可伸缩杆。
所述控制器上表面设有触摸电容屏。
所述条形开口与水平成90°夹角。
所述每个折型管上均设有电磁阀门。
利用本发明的技术方案制作的用于矩形餐桌的自动清洁装置，一种可以自动进行餐桌的清洁，并能根据不同尺寸的桌子进行调整的设备。
附图说明

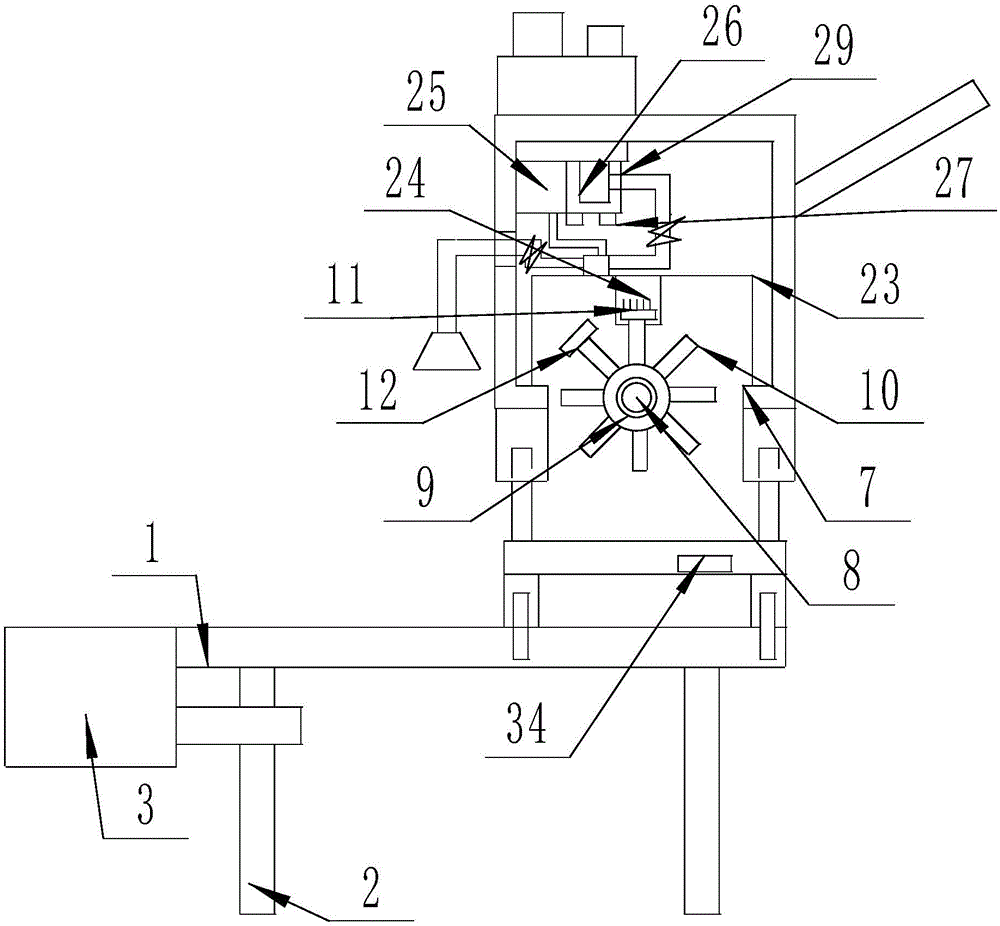

图1是本发明所述用于矩形餐桌的自动清洁装置的结构示意图；
图2是本发明所述用于矩形餐桌的自动清洁装置的主视图；
图3是本发明所述用于矩形餐桌的自动清洁装置的俯视图；
图4是本发明所述清洁液箱体的主视图；
图中，1、形餐桌本体；2、支腿；3、矩形收集盒；4、矩形框架；5、矩形板；6、清洁液箱体；7、条形开口；8、一号转动轴；9、一号轴承；10、多角圆盘；11、清洁毛刷；12、可替换毛巾；23、矩形凹槽；24、微型旋转电机；25、清洁液盒体；26、水盒体；27、加热片；28、一号圆形开口；29、二号圆形开口；30、微型抽吸泵；31、折型管；32、喷头；33、折型把手；34、移动电源；35、控制器；36、短圆柱；37、二号轴承；38、N型架；39、横向移动轮；40、触摸电容屏；41、电磁阀门。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-3所示，一种用于矩形餐桌的自动清洁装置，包括矩形餐桌本体(1)，所述矩形餐桌本体(1)一侧的一组支腿(2)上套装有矩形收集盒(3)，所述矩形餐桌本体(1)上设有自行移动清扫机构，所自行移动清扫机构由设置在矩形餐桌本体(1)上方的矩形框架(4)、设置在矩形框架(4)下表面四角处的两组一号支腿(2)、套装在矩形框架(4)上的矩形板(5)、设置在矩形板(5)上的清洁液箱体(6)、开在清洁液箱体(6)下表面的条形开口(7)、贯穿条形开口(7)的一号转动轴(8)、套装在一号转动轴(8)上的一号轴承(9)、套装在一号轴承(9)上的多角圆盘(10)、分别设置在多角圆盘(10)角上的清洁毛刷(11)和可替换毛巾(12)、开在清洁液箱体(6)下表面且与条形开口(7)为一条直线的矩形凹槽(23)、嵌装在矩形凹槽(23)内且与一号转动轴(8)一端相连接的微型旋转电机(24)、设置在清洁液箱体(6)内且位于多角圆盘(10)上方的矩形板(5)、设置在矩形板(5)上的清洁液盒体(25)和水盒体(26)、设置在水盒体(26)内侧表面上的多个加热片(27)、开在清洁液箱体(6)前表面的一组一号圆形开口(28)、开在清洁液盒体(25)和水盒体(26)侧表面的二号圆形开口(29)、设置在清洁液盒体(25)和水盒体(26)内下表面的微型抽吸泵(30)、一端与微型抽吸泵(30)连接且依次通过二号圆形开口(29)和一号圆形开口(28)的一组折型管(31)、设置在每个折型管(31)一端的喷头(32)、设置在清洁液箱体(6)侧表面的折型把手(33)、设置在清洁液箱体(6)内且位于矩形板(5)上的移动电源(34)共同构成的，所述一号支腿(2)的内侧表面上设有动力前进机构，所述清洁液箱体(6)上表面设有控制器(35)，所述移动电源(34)与控制器(35)电性连接，所述控制器(35)与自行移动清扫机构和动力前进机构电性连接；所述动力前进机构由设置在每个一号支腿(2)内侧表面上的短圆柱(36)、套装在每个短圆柱(36)上的二号轴承(37)、设置在每个二号轴承(37)下表面的N型架(38)、套装在每个N型架(38)横梁上的横向移动轮(39)共同构成的；所述矩形框架(4)四边均为可伸缩支杆；所述一号支腿(2)均为可伸缩杆；所述控制器(35)上表面设有触摸电容屏(40)；所述条形开口(7)与水平成90°夹角；所述每个折型管(31)上均设有电磁阀门(41)。
本实施方案的特点为，矩形餐桌本体一侧的一组支腿上套装有矩形收集盒，矩形餐桌本体上设有自行移动清扫机构，所自行移动清扫机构由设置在矩形餐桌本体上方的矩形框架、设置在矩形框架下表面四角处的两组一号支腿、套装在矩形框架上的矩形板、设置在矩形板上的清洁液箱体、开在清洁液箱体下表面的条形开口、贯穿条形开口的一号转动轴、套装在一号转动轴上的一号轴承、套装在一号轴承上的多角圆盘、分别设置在多角圆盘角上的清洁毛刷和可替换毛巾、开在清洁液箱体下表面且与条形开口为一条直线的矩形凹槽、嵌装在矩形凹槽内且与一号转动轴一端相连接的微型旋转电机、设置在清洁液箱体内且位于多角圆盘上方的矩形板、设置在矩形板上的清洁液盒体和水盒体、设置在水盒体内侧表面上的多个加热片、开在清洁液箱体前表面的一组一号圆形开口、开在清洁液盒体和水盒体侧表面的二号圆形开口、设置在清洁液盒体和水盒体内下表面的微型抽吸泵、一端与微型抽吸泵连接且依次通过二号圆形开口和一号圆形开口的一组折型管、设置在每个折型管一端的喷头、设置在清洁液箱体侧表面的折型把手、设置在清洁液箱体内且位于矩形板上的移动电源共同构成的，一号支腿的内侧表面上设有动力前进机构，清洁液箱体上表面设有控制器，移动电源与控制器电性连接，控制器与自行移动清扫机构和动力前进机构电性连接，一种可以自动进行餐桌的清洁，并能根据不同尺寸的桌子进行调整的设备。
在本实施方案中，现在餐饮行业始终是商业的主流，并且有特色的餐饮更是生意非常火爆，但是对于生意火爆，店内就会出现排队现象，但是有时候人们对于排队吃饭又有很大意见，那么提高翻台率就是商家的最头疼的麻烦，服务员更加苦恼，所以发明了本仪器一种用于矩形餐桌的自动清洁装置。本仪器是利用矩形餐桌的本身，在其一侧的一组支腿上套装有矩形收集盒，是回收餐桌上的垃圾。之后餐桌本体上方的矩形框架在餐桌本体矩形框架四角下部两组一号支腿，支腿是可以伸缩的，并在每个一号支腿内侧表面上按有的短圆柱，套装在每个短圆柱上的二号轴承，设置在每个二号轴承下表面的N型架，套装在每个N型架横梁上的横向移动轮，这样就可以来回的而滑动，并且在矩形框架上方有清洁液箱体在其下部按有多角圆盘角上的按有清洁毛刷和可替换毛巾可以清理餐桌。并且在其内部按有清洁液盒体和水盒体，在两个盒体内按有每个折型管并在一端的喷头，可以喷出清洁液，在矩形箱体上按有折型把手，可以随意拉动。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
